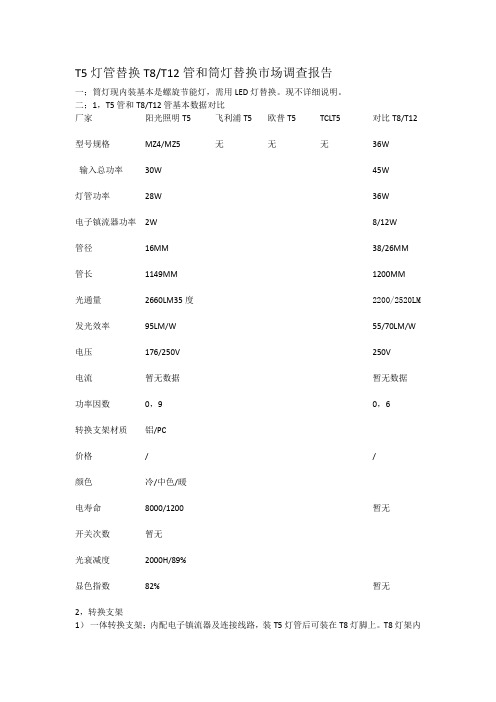

T5灯管替换T8/T12管和筒灯替换市场调查报告
一；筒灯现内装基本是螺旋节能灯，需用LED灯替换。
现不详细说明。
二；1，T5管和T8/T12管基本数据对比
厂家阳光照明T5 飞利浦T5 欧普T5 TCLT5 对比T8/T12 型号规格MZ4/MZ5 无无无36W
输入总功率30W 45W
灯管功率28W 36W
电子镇流器功率2W 8/12W
管径16MM 38/26MM
管长1149MM 1200MM
光通量2660LM35度2200/2520LM 发光效率95LM/W 55/70LM/W 电压176/250V 250V
电流暂无数据暂无数据
功率因数0，9 0，6
转换支架材质铝/PC
价格/ /
颜色冷/中色/暖
电寿命8000/1200 暂无
开关次数暂无
光衰减度2000H/89%
显色指数82% 暂无
2，转换支架
1）一体转换支架；内配电子镇流器及连接线路，装T5灯管后可装在T8灯脚上。
T8灯架内
部线路稍作改动。
（阳光和TCL有成品）
2）普通T5灯体两头加连接T8灯脚转换架。
其它同上。
（但未见样品，综合价格低）
3，分析判断1）灯管价格占比重低，但寿命较灯箱短。
灯箱内有电子镇流器（也可更换。
增加灯的使用寿命。
待探讨）
4，厂家节电计算；
（45—28）W/1000 X 365天X 10H/天X 1元/KWH = 62元/支
学校和商场时间有差别
5，要实际测试T5和T8管的功率和发光量。

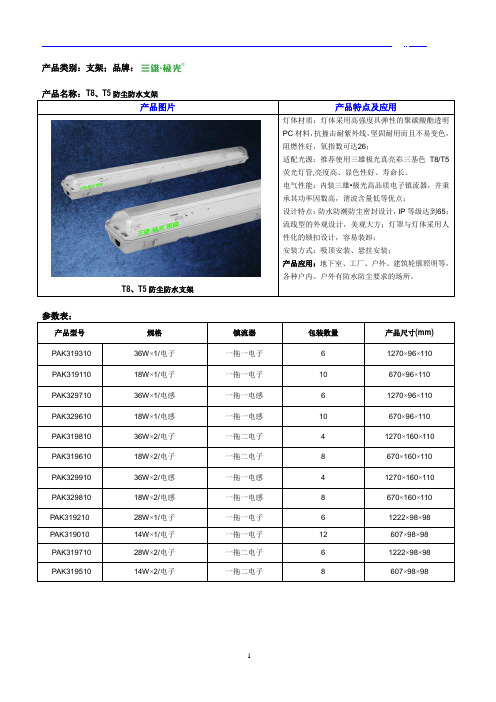

产品类别：支架；品牌：产品名称：T8、T5防尘防水支架产品图片产品特点及应用T8、T5防尘防水支架灯体材质：灯体采用高强度具弹性的聚碳酸酯透明PC材料，抗撞击耐紫外线，坚固耐用而且不易变色，阻燃性好，氧指数可达26；适配光源：推荐使用三雄极光真亮彩三基色T8/T5荧光灯管,亮度高、显色性好、寿命长。
电气性能：内装三雄•极光高品质电子镇流器，并秉承其功率因数高，谐波含量低等优点；设计特点：防水防潮防尘密封设计，IP等级达到65；流线型的外观设计，美观大方；灯罩与灯体采用人性化的锁扣设计，容易装卸；安装方式：吸顶安装、悬挂安装；产品应用：地下室、工厂、户外、建筑轮廓照明等，各种户内、户外有防水防尘要求的场所。
参数表：产品型号规格镇流器包装数量产品尺寸(mm) PAK319310 36W×1/电子一拖一电子 6 1270×96×110 PAK319110 18W×1/电子一拖一电子10 670×96×110 PAK329710 36W×1/电感一拖一电感 6 1270×96×110 PAK329610 18W×1/电感一拖一电感10 670×96×110 PAK319810 36W×2/电子一拖二电子 4 1270×160×110 PAK319610 18W×2/电子一拖二电子8 670×160×110 PAK329910 36W×2/电感一拖一电感 4 1270×160×110 PAK329810 18W×2/电感一拖一电感8 670×160×110 PAK319210 28W×1/电子一拖一电子 6 1222×98×98 PAK319010 14W×1/电子一拖一电子12 607×98×98 PAK319710 28W×2/电子一拖二电子 6 1222×98×98 PAK319510 14W×2/电子一拖二电子8 607×98×98T8普通光带支架产品图片产品特点及应用T8普通光带支架T5普通光带支架T8铝合金光带支架T5铝合金光带支架灯体材质：灯体采用优质冷轧钢板或铝合金，表面灰膜磷化后静电喷塑处理，更为美观耐用；适配光源：推荐使用三雄•极光真亮彩三基色T5、T8荧光灯管，亮度高、显色性好、寿命长；电气性能：内装三雄•极光高品质电子或电感镇流器，并秉承其安全、稳定等优点；设计特点：普通光带支架结构简洁，经济实用；支架与支架连接方便，接口之间衔接紧密；光带长度可根据使用环境延伸；铝合金光带支架单支产品长度可达4.688米，且吊耳与支架身采用滑槽连接，安装方便；支架上部设计线槽，布线更加方便；接口之间衔接紧密；光带长度可根据使用环境延伸；安装方式：吸顶安装、悬挂安装；产品应用：地适合学校、工厂、商场、地下停车场等场所应用。
T5和T8灯管节能对比T5灯管支架长度规格表（以雷士的为例）：T5 8W 323mmT5 11W 485 mmT5 14 W 584 mmT5 18W 745 mmT5 21 W 884mmT5 24W 1035 mmT5 28 W 1184 mmT5 35W 1484 mmT8灯管是荧光灯（或称日光灯、光管、荧光管）的一种，直径为1英寸，约25毫米，属于气体放电灯的一种。
它使用电力在氩或氖气中激活水银蒸气，形成等离子并发出短波紫外线，令磷质发出可见的荧光以照明。
一般的荧光管以玻璃制造，在两端装有插口以连接电源及固定荧光管的位置。
此外还有：T12 直径38.1 mmT10 直径31.8 mmT5 直径16 mmT4 直径12.7 mmT3.5 直径11.1 mmT2 直径6.4 mm与电灯泡不同，荧光管必须设有镇流器（又称为“安定器”），与启辉器配合产生让气体发生电离的瞬间高压。
一些新型的荧光灯，采用与传统荧光灯不同的电离方法，不必使用镇流器和启辉器，大大节省电能并缩小体积，令它可以使用在传统灯泡的灯头插座上，又称“节能灯”或“悭电胆”。
编辑本段T8特性1.光源：低压气体放电，直径：25MM2.规格：600MM，900MM，1200，1500MM*30 mm，T5灯管，600MM，900MM3.输入电压：AC 85V ~240 VT85.Led使用电流：60-80mA6.流明值：1450-2400LM7.功率：1.2米长的为36W，（相当于传统日光灯40W以上）8.色温：3500-6800K9.使用寿命：6000-8000小时10.可生产颜色：正白/暖白/冷白11.能效>80%编辑本段工作原理荧光管的光谱分析图荧光管内充满了低压氩气或氩氖混合气体及水银蒸气，而在玻璃荧光管的内侧表面，则涂上一层磷质荧光漆，在灯管的两端设有由钨制成的灯丝线圈。
当电源接通后，首先电流通过灯丝加热并释放出电子，电子会把管内气体变成等离子(plasma)，并令管内电流加大，当两组灯丝间的电压超过一定值之后灯管开始产生放电, 使水银蒸气发放出253.7nm 及185nm波长的紫外线，荧光管内侧表面的磷质荧光漆会吸收紫外线，并释放出较长波长的可见光。

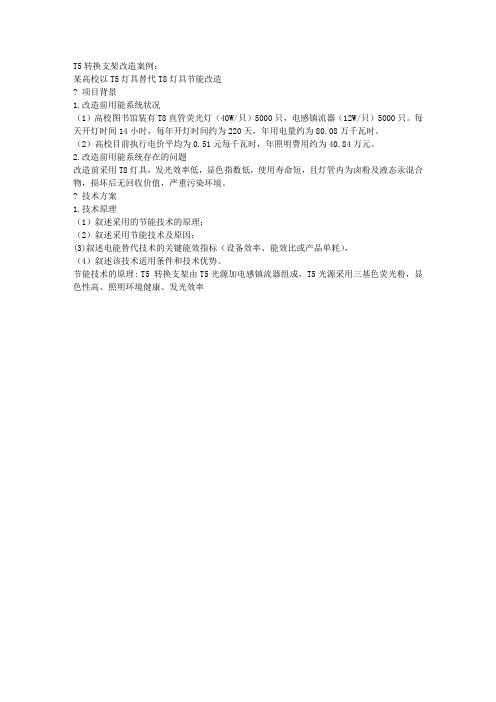

T5转换支架改造案例：
某高校以T5灯具替代T8灯具节能改造
? 项目背景
1.改造前用能系统状况
（1）高校图书馆装有T8直管荧光灯（40W/只）5000只，电感镇流器（12W/只）5000只。
每天开灯时间14小时，每年开灯时间约为220天，年用电量约为80.08万千瓦时。
（2）高校目前执行电价平均为0.51元每千瓦时，年照明费用约为40.84万元。
2.改造前用能系统存在的问题
改造前采用T8灯具，发光效率低，显色指数低，使用寿命短，且灯管内为卤粉及液态汞混合物，损坏后无回收价值，严重污染环境。
? 技术方案
1.技术原理
（1）叙述采用的节能技术的原理；
（2）叙述采用节能技术及原因；
(3)叙述电能替代技术的关键能效指标（设备效率、能效比或产品单耗），
（4）叙述该技术适用条件和技术优势。
节能技术的原理: T5 转换支架由T5光源加电感镇流器组成，T5光源采用三基色荧光粉，显色性高、照明环境健康、发光效率。
电视机旋转安装方法
现代居室一般客厅较大，有的还合并餐厅和敞开式厨房，自然希望客厅的平板电视可以旋转，休闲时对着沙发，备餐时对着厨房，用餐时转向餐桌。
方法1、钢管立柱安装。
适合大角度旋转
竖立一根直径60mm以上的不锈钢管，去掉电视底座，利用电视背面的4个安装孔，将其安装在可绕钢管旋转的支架上，线缆从钢管内穿出即可。
立柱可以固定在地面和天花板之间。
也可借组墙体、楼梯等固定。
方法2、壁挂旋转、伸缩挂架安装，
市售有多种采用悬臂结构的壁挂式旋转、伸缩电视挂架。
下面左图为3臂，适合50寸以下的电视。
右图为6臂，适合50寸以上的电视。
实例一。
支架装在墙角处。
墙角安装挂架的局部切成一定角度，是为了电视机不要突出墙面太多。
电视右侧尽量少露出楼梯。
