电流互感器和电压互感器的结构原理及作用电流互感器（Current transformer 简称CT）电气符号：TA电流互感器的原理：电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。
电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
电流互感器的结构：电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器的作用：电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。
为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。
电流互感器就起到电流变换和电气隔离作用。
需掌握电流互感器的相关知识：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。
因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。
电流互感器和电压互感器的符号一、引言电流互感器和电压互感器是电力系统中常见的测量设备，用于测量电流和电压，并将其转换为可用的信号。
在电气工程和电力系统中，了解电流互感器和电压互感器的符号是非常重要的，因为正确使用符号可以帮助我们准确理解系统图纸和电路图。
二、电流互感器符号电流互感器（Current Transformer，简称CT）是一种用于测量和保护电流的设备。
它可以将高电流转化为较小的电流，并将其连接到测量仪表、保护设备或其他电路中。
以下是电流互感器的符号：1.主要线圈符号：一个平行的长方形，表示互感器的主线圈。
2.次要线圈符号：一个相对较小的平行长方形，位于主要线圈的内部或外部。
3.磁芯符号：一个平行的长方形，位于主要线圈和次要线圈之间。
在电路图中，电流互感器符号通常标有切线符号，表示其中一个终端是接地的。
三、电压互感器符号电压互感器（Voltage Transformer，简称VT）是一种将电压信号转换为可用信号的设备。
它通常用于测量高电压电力系统中的电压，并将其转化为较小的电压，以便于测量和保护。
以下是电压互感器的符号：1.主要线圈符号：一个平行长方形，表示互感器的主线圈。
2.次要线圈符号：一个相对较小的平行长方形，位于主要线圈的内部或外部。
3.磁芯符号：一个平行的长方形，位于主要线圈和次要线圈之间。
与电流互感器不同的是，电压互感器的符号没有切线符号，表示其两个终端均与电压源连接。
四、电流互感器和电压互感器的区别与应用场景尽管电流互感器和电压互感器的符号相似，但它们在原理和应用中有明显的区别：1.原理：电流互感器根据电流感应定律，通过变压器的原理将高电流转变为低电流；电压互感器则根据电压感应定律，通过变压器的原理将高电压转变为低电压。
2.比例关系：电流互感器的次级电流与主线圈电流成比例关系；电压互感器的次级电压与主线圈电压成比例关系。
3.应用场景：电流互感器通常用于测量高电流，并将其转化为低电流信号进行测量和保护；电压互感器通常用于测量高电压，并将其转化为低电压信号，以便于测量和保护。
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
电流互感器与电压互感器问答（一）电流互感器1、什么是电流互感器？它有什么用途？答：电压互感器是一种电流变换装置（CT）。
它将高压电流和低压大电流变成电压较低的小电流。
供给仪表和继电保护装置，并将仪表和保护装置与高压电路隔开。
电流互感器的二次侧电流均为5A，这使得测量仪表和继电器保护装置使用安全，方便，也使其在制造上可以标准化，简化了制造工艺并降低了成本。
因此，电流互感器在电力系统中得到了广泛地应用。
2、简述电流互感器的构造和原理答：电流互感器的构造和原理如图所示，它由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。
电流互感器的铁芯是由硅钢片选制而成的。
电流互感器和一次线圈与电力系统的线路串联，流过较大的被测电流I1，它在铁芯内产生交变磁通，使二次线圈感应出相应的二次电流（通常二次额定电流I2为5A）。
忽略励磁损耗，一次线圈与二次线圈有相等的安培匝数：I1N1=I2N2。
其中N1为一次线圈匝数，N2为二次线圈匝数。
电流互感器变流比K=I1/I2=N2/N1。
电流互感器的一次线圈直接与电力系统的高压线路连接，因此电流互感器的一次线圈对地必须采用与线路的高电压相应的绝缘支持物，以保证二次回路的设备和人身安全。
二次线圈与仪表，继电保护装置的电流线圈串接成二次回路。
3、解释电流互感器的铭牌数据。
答：（1）型号：1）第一位字母；L--------电流互感器2）第二位字母：D-------单匝贯穿式；F-----复匝贯穿式；Q------线圈型；M------母线式；R-----装入式；A------穿墙式；C------瓷箱式（瓷套式）。
3）三位字母：Z-----浇注绝缘；C-----瓷绝缘；J-----加大容量加强型；W------户外型；G-----改进型；D------差动保护用。
4）第四位字母：C或D------差动保护用；Q------加强型；J------加大容量（2）变流比：常以分数型式标出，分子表示一次线圈的额定电流A，分母表示二次线圈的额定电流A。
电流互感器和电压互感器如何选择9.12
电流互感器和电压互感器如何选择？
（1）电流互感器的选择：电流互感器的⼆次侧额定电流⼀般是5A。
在选择电流互感器时除了按照电器元件的⼀半条件进⾏选择和校验外，因为它是测量⽤的，所以对于测量准确度是有⼀定要求的。
电流互感器的准确度通常分为很多等级，如0.2级、0.5级、1级、3级等，⽤在不同的需要场合。
电流互感器的准确度与⼆次侧所接的负荷开关，如果功率消耗超过该准确度所允许的数值范围，则电流互感器的准确度将降低。
电流互感器⼆次侧的负载，包括有所接仪表和继电器电流线圈的电阻、导线电阻及连接外的接触电阻等。
保证电流互感器准确度的条件为
实际上，连接导线的电阻R’应⼩于R，否则不能满⾜准确度的要求。
通常连接导线的长度⼩于2m，其截⾯⼤于（或等于）2.5㎜2。
（2）电压互感器的选择：选择电压互感器除了考虑它的形式和额定电压之外，也要考虑它的准确度。
和电流互感器⼀样，也要使它⼆次侧所接的负荷不得超过其额定负荷，即。

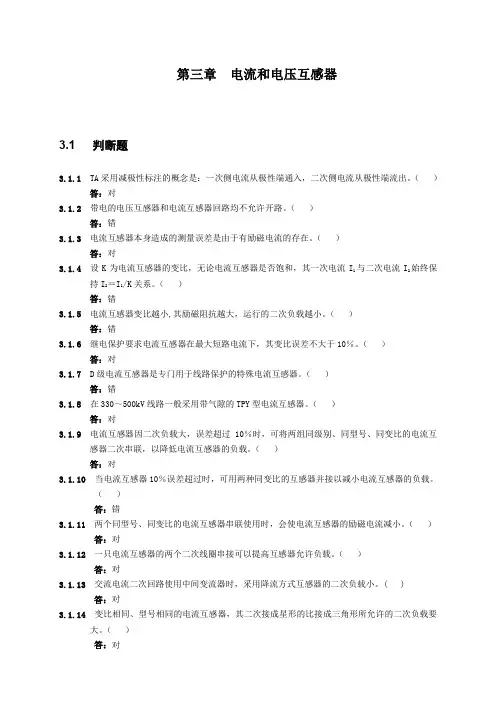

第三章电流和电压互感器3.1 判断题3.1.1 TA采用减极性标注的概念是：一次侧电流从极性端通入，二次侧电流从极性端流出。
（）答：对3.1.2 带电的电压互感器和电流互感器回路均不允许开路。
（）答：错3.1.3 电流互感器本身造成的测量误差是由于有励磁电流的存在。
（）答：对3.1.4 设K为电流互感器的变比，无论电流互感器是否饱和，其一次电流I1与二次电流I2始终保持I2＝I1/K关系。
（）答：错3.1.5 电流互感器变比越小,其励磁阻抗越大，运行的二次负载越小。
（）答：错3.1.6 继电保护要求电流互感器在最大短路电流下，其变比误差不大于10％。
（）答：对3.1.7 D级电流互感器是专门用于线路保护的特殊电流互感器。
（）答：错3.1.8 在330～500kV线路一般采用带气隙的TPY型电流互感器。
（）答：对3.1.9 电流互感器因二次负载大，误差超过10％时，可将两组同级别、同型号、同变比的电流互感器二次串联，以降低电流互感器的负载。
（）答：对3.1.10当电流互感器10％误差超过时，可用两种同变比的互感器并接以减小电流互感器的负载。
（）答：错3.1.11 两个同型号、同变比的电流互感器串联使用时，会使电流互感器的励磁电流减小。
（）答：对3.1.12 一只电流互感器的两个二次线圈串接可以提高互感器允许负载。
（）答：对3.1.13 交流电流二次回路使用中间变流器时，采用降流方式互感器的二次负载小。
( )答：对3.1.14 变比相同、型号相同的电流互感器，其二次接成星形的比接成三角形所允许的二次负载要大。
（）答：对3.1.15 电流互感器的角度误差与二次所接负载的大小和功率因数有关。
（）答：错3.1.16 相对于二次侧的负载来说，电压互感器的一次内阻抗很大，可以认为是电压源。
电流互感器的一次内阻很小，可以认为是电流源。
（）答：错3.1.17 电容式电压互感器的稳态工作特性与电磁式电压互感器基本相同，暂态特性比电磁式电压互感器差。
