变电站电流互感器与电压互感器介绍电流互感器与电压互感器结构原理：一次绕组串联在主电路中或直接利用一次母线；二次绕组所接仪表、继电器均串联。
I2N=5A或1A（一）电流互感器(CT) 可选用标准电流互感器校准测定准确度级：测量用有0.1、0.2、0.5、1、3、5等级，保护用有5P和10P两级。
高压电流互感器一般制成两个铁心和两个二次绕组，其中准确度级高的二次绕组接测量仪表，其铁心易饱和；准确度级低的二次绕组接继电器，其铁心不应饱和。
一相式接线反应一次电路对应相的电流。
通常用在负载平衡的三相电路中测量电流，或在继电保护中作为过负荷保护接线。
两相V形接线广泛用于中性点不接地的三相三线制电路中，供用于三相电流、电能的测量及过电流继电保护。
三相星形接线反应各相电流，因此广泛用于中性点直接接地的三相三线制特别是三相四线制电路中，用于测量或过电流继电保护等。
（二）电压互感器 (PT) 可选用标准电压互感器校准测定结构原理：一次绕组并联在主电路中,二次绕组中仪表，继电器均并联连接。
有的电压互感器具有3个绕组（有2个二次绕组），其图形符号为准确度级：有0.2、0.5、1、3等级。
1) 一个单相电压互感器的接线2) 两个单相电压互感器接成V/V形常用接线方案有以下几种：可测量一个线电压可测量三相三线制电路的各个线电压，它广泛地应用于用户10kV高压配电装置中。
3）三个单相三绕组电压互感器或一个三相五心柱三绕组电压互感器接成Y0/Y0/L 形接成Y0的二次绕组可测量各个线电压及相对地电压，而接成开口三角形的辅助二次绕组可测量零序电压，可接用于绝缘监察的电压继电器或微机小电流接地选线装置。
电流互感器及电压互感器型含义大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电流互感器及电压互感器型号含义说明PT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例：LZZBJ9-10A3GL 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeB 带保护级 Wity protective classJ 加强型 Reinforced type9 设计序号 Design Number10 额定电压（kV） Highest voltage for equipment(kV) A3G 结构代号 Structure codeLFZ-10QL 电流互感器 Current transformerF 复匝式Z 浇注式 Casting type10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLZZ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting type10 额定电压（kV） Highest voltage for equipment(kV)LDZB6-10Q 来源:L 电流互感器 Current transformerD 单匝式Z 浇注式 Casting typeB 带保护级 Wity protective class6 设计序号 Design Number10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLZZJ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeJ 加强型 Reinforced type10 额定电压（kV） Highest voltage for equipment(kV)LFSQ-10QL 电流互感器 Current transformerF 封闭式 Hermetical typeS 手车式 Handcart typeQ 加强型 Reinforced type10 额定电压（kV） Highest voltage for equipment(kV)Q 结构代号 Structure codeLCZ-35QL 电流互感器 Current transformerC 手车式 Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式 Casting type35 额定电压（kV ） Highest voltage for equipment(kV) Q 结构代号 Structure codeJDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau DirtyLM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

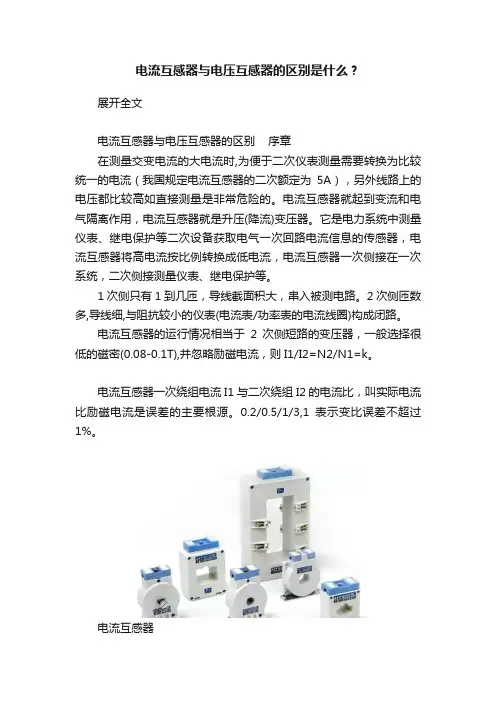

电流互感器与电压互感器的区别是什么？展开全文电流互感器与电压互感器的区别序章在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A），另外线路上的电压都比较高如直接测量是非常危险的。
电流互感器就起到变流和电气隔离作用，电流互感器就是升压(降流)变压器。
它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。
1次侧只有1到几匝，导线截面积大，串入被测电路。
2次侧匝数多,导线细,与阻抗较小的仪表(电流表/功率表的电流线圈)构成闭路。
电流互感器的运行情况相当于2次侧短路的变压器，一般选择很低的磁密(0.08-0.1T),并忽略励磁电流，则I1/I2=N2/N1=k。
电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比励磁电流是误差的主要根源。
0.2/0.5/1/3,1表示变比误差不超过1%。
电流互感器电压互感器一、电流互感器铭牌标志电流互感器型号由以下几部分组成，各部分字母、符号表示内容：第一个字母：L——电流互感器。
第二个字母：F——风压式；M——母线式(穿芯式)。
第三个字母：C——瓷绝缘式；Z——浇注式。
第四个字母：B——保护；D——差动。
第一个数字：数字——电压等级(kV)。
例如LMZ—0.66表示用环氧树脂浇注的穿芯式电流互感器0.66kV。
额定工作电压：互感器允许长期运行的最高相同电压有效值。
额定一次电流：作为互感器性能基准的一次电流值。
额定二次电流：作为互感器性能基准的二次电流值，通常为5A或1A。
额定电流比：额定一次电流与额定二次电流之比。
额定负荷：确定互感器准确级所依据的负荷值。
电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。
通常以视在功率伏安或以阻抗欧姆表示。
额定功率因数：二次额定负荷阻抗的有功部分与额定阻抗之比。
简述电压互感器和电流互感器的工作原理
电压互感器和电流互感器是电力系统中常用的测量设备，用于测量电压和电流的变化。
它们的工作原理如下所述。
电压互感器（Voltage Transformer，简称VT）是一种将高电压转换为低电压的测量设备。
它由一个一次绕组和一个二次绕组组成。
一次绕组通常连接到高电压系统，而二次绕组则连接到测量仪表或保护装置。
在正常运行时，一次绕组将高电压引入，通过互感作用，使电压在二次绕组上产生一个相应的降压信号。
因此，可以使用二次绕组上的低电压进行准确测量和保护操作。
电流互感器（Current Transformer，简称CT）是一种测量电流的设备，它将高电流转换为低电流。
它由一个一次绕组和一个二次绕组组成，类似于电压互感器。
一次绕组通过其所连接的导线，使电流通过。
通过互感作用，电流在二次绕组上产生一个相应比例的减小。
因此，可以使用二次绕组上的低电流进行精确的测量和保护。
电压互感器和电流互感器的工作原理基于互感现象。
互感是指两个绕组通过电磁感应相互耦合，导致一个绕组上的信号在另一个绕组上产生感应电动势。
根据法拉第定律，互感电动势的大小与绕组之间的转数比例成正比，并与主导线上的电流或电压成正比。
总结一下，电压互感器和电流互感器是测量电压和电流的关键设备。
它们利用互感作用将高电压和高电流转换为低电压和低电流，以便用于测量和保护。
这种原理确保了精确和可靠的测量结果，对于电力系统的运行和维护至关重要。
目录1. 概述 (2)2. 电压互感器 (2)2.1. 基本介绍 (2)2.2. 主要类型 (3)2.3. 工作原理 (3)2.4. 注意事项 (4)2.5. 铭牌标志 (5)2.6. 基本作用 (5)2.7. 接线方式 (5)2.8. 常见异常 (6)3. 电流互感器 (7)3.1. 基本介绍 (7)3.2. 基本原理 (7)3.3. 型号参数 (8)3.4. 使用原则 (10)3.5. 校验方法 (11)3.6. 注意事项 (12)1.概述互感器在供配电系统中主要分为两种：电压互感器和电流互感器。
在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。
互感器的内部结构就是变压器。
按照变压器的原理运行。
互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈。
2.电压互感器2.1.基本介绍电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
电压互感器（Potential transformer 简称PT，也简称TV）和变压器很相像，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。
电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。
两个绕组都装在或绕在铁心上。
两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。
电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。
2.2.主要类型（1）按安装地点可分为户内式和户外式。
35kV及以下多制成户内式；35kV 以上则制成户外式。
（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。
（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
（4）按绝缘方式可分为干式、浇注式、油浸式和充气式。
干式电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。
（5）按工作原理划分，还可分为电磁式电压互感器，电容式电压互感器和电子式电压互感器。
2.3.工作原理电压互感器的工作原理如图2-1所示，相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。
电压互感器的二次侧不能短路。
图2-1 电压互感器原理图2.4.注意事项（1）电压互感器在投入运行前要按照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
（2）电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
（3）接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
（4）电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
（5）为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。
因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
（6）电压互感器副边绝对不容许短路。
2.5.铭牌标志电压互感器型号由以下几部分组成，各部分字母，符号表示内容：第一个字母：J——电压互感器；第二个字母：D——单相；S——三相第三个字母：J——油浸；Z——浇注；第四个字母：数字——电压等级（KV）。
例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。
额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。
额定负荷，确定互感器准确级可依据的负荷值。
2.6.基本作用电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
同时，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。
简单的说就是“检测元件”。
2.7.接线方式电压互感器的接线方式很多，常见的有以下几种：（1）用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式。
（2）用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
（3）用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
（4）电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。
必须指出，不能用三相三柱式电压互感器做这种测量。
当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。
在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。
而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
2.8.常见异常（1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；（2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；（3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；（4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；（5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
（6）悬浮电位放电，可能是穿芯螺栓和铁芯连接松动，造成螺栓处于悬浮电位；金属异物处于悬浮电位放电；绝缘支架螺母电位悬浮；（7）电弧放电，可以是串级绕组对铁芯放电，绝缘支持架不良而放电；绝缘进水受潮；一次绕组末端未接地；（8）过热性故障。
3.电流互感器3.1.基本介绍电流互感器原理是依据电磁感应原理的。
电流互感器是由闭合的铁心和绕组组成。
它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
3.2.基本原理电流互感器的工作原理如图3-1所示，相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。
电流互感器的二次侧不能开路。
图3-1 电流互感器工作原理电流表相当于电流互感器小负载（阻抗小）测量装置。
当运行中电流互感器二次侧开路后，一次侧电流仍然不变，二次侧电流等于零，则二次电流产生的去磁磁通也消失了。
这时，一次电流全部变成励磁电流，使互感器铁芯饱和，磁通也很高，将产生以下后果：(1)由于磁通饱和，其二次侧将产生数千伏高压，且波形改变，对人身和设备造成危害。
