电流互感器和电压互感器

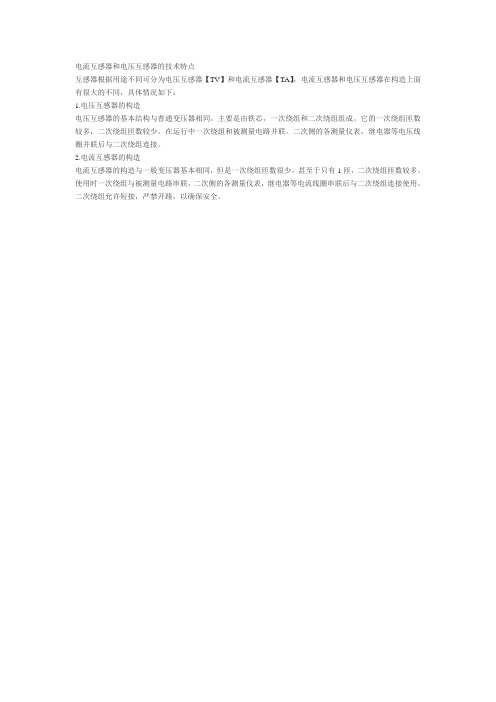

电流互感器和电压互感器的技术特点
互感器根据用途不同可分为电压互感器【TV】和电流互感器【TA】，电流互感器和电压互感器在构造上面有很大的不同，具体情况如下：
1.电压互感器的构造
电压互感器的基本结构与普通变压器相同，主要是由铁芯，一次绕组和二次绕组组成。

它的一次绕组匝数较多，二次绕组匝数较少。

在运行中一次绕组和被测量电路并联。

二次侧的各测量仪表，继电器等电压线圈并联后与二次绕组连接。

2.电流互感器的构造
电流互感器的构造与一般变压器基本相同，但是一次绕组匝数很少，甚至于只有1匝，二次绕组匝数较多。

使用时一次绕组与被测量电路串联，二次侧的各测量仪表，继电器等电流线圈串联后与二次绕组连接使用。

二次绕组允许短接，严禁开路，以确保安全。

电气工程知识：电压互感器和电流互感器的区别是什么答：主要区别是正常运行时工作状态大不相同，主要表现为： 1）电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2）对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。

3）电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。

4）电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

目录1. 概述 (2)2. 电压互感器 (2)2.1. 基本介绍 (2)2.2. 主要类型 (3)2.3. 工作原理 (3)2.4. 注意事项 (4)2.5. 铭牌标志 (5)2.6. 基本作用 (5)2.7. 接线方式 (5)2.8. 常见异常 (6)3. 电流互感器 (7)3.1. 基本介绍 (7)3.2. 基本原理 (7)3.3. 型号参数 (8)3.4. 使用原则 (10)3.5. 校验方法 (11)3.6. 注意事项 (12)1.概述互感器在供配电系统中主要分为两种：电压互感器和电流互感器。

在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。

互感器的内部结构就是变压器。

按照变压器的原理运行。

互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈。

2.电压互感器2.1.基本介绍电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电压互感器与电流互感器作用区别————————————————————————————————作者：————————————————————————————————日期：电流互感器与电压互感器的区别电流互感器的作用：电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁.其主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。

电压互感器和电流互感器在作用原理上的区别主要区别是正常运行时工作状态大不相同，主要表现为:1)电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2)对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。

3)电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.4)电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置，用于测量高电压和大电流。

本文将分别从电压互感器和电流互感器的原理进行介绍。

一、电压互感器原理电压互感器，简称VT，又称电压互感器、电压互感器、电压互感器等，是一种用于测量高压电缆和高压设备中电压的测量装置。

其工作原理基于互感器的原理，即利用磁感应现象。

电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高压设备并联连接，二次绕组与测量仪表相连。

当高压设备通电时，一次绕组中产生的磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。

这样，通过测量二次绕组中的电压，就可以得到高压设备中的电压值。

二、电流互感器原理电流互感器，简称CT，又称电流互感器、电流互感器等，是一种用于测量高电流的测量装置。

其工作原理也是基于互感器的原理。

电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高电流设备串联连接，二次绕组与测量仪表相连。

当高电流通过一次绕组时，会在铁芯中产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。

通过测量二次绕组中的电流，就可以得到高电流设备中的电流值。

三、电压互感器和电流互感器的特点1. 测量范围广：电压互感器和电流互感器能够测量较大范围内的电压和电流，适用于不同电力系统和设备的测量需求。

2. 高精度：电压互感器和电流互感器具有较高的测量精度，可以满足电力系统对精确测量的要求。

3. 绝缘性能好：电压互感器和电流互感器在设计和制造过程中，采用了一系列的绝缘措施，确保了其在高电压和大电流环境下的安全可靠性。

4. 动态性能好：电压互感器和电流互感器响应速度快，能够准确测量瞬态和稳态下的电压和电流。

四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中，如电能计量、保护继电器、故障录波器等。

电流互感器与电压互感器问答（一）电流互感器1、什么是电流互感器？它有什么用途？答：电压互感器是一种电流变换装置（CT）。

它将高压电流和低压大电流变成电压较低的小电流。

供给仪表和继电保护装置，并将仪表和保护装置与高压电路隔开。

电流互感器的二次侧电流均为5A，这使得测量仪表和继电器保护装置使用安全，方便，也使其在制造上可以标准化，简化了制造工艺并降低了成本。

因此，电流互感器在电力系统中得到了广泛地应用。

2、简述电流互感器的构造和原理答：电流互感器的构造和原理如图所示，它由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。

电流互感器的铁芯是由硅钢片选制而成的。

电流互感器和一次线圈与电力系统的线路串联，流过较大的被测电流I1，它在铁芯内产生交变磁通，使二次线圈感应出相应的二次电流（通常二次额定电流I2为5A）。

忽略励磁损耗，一次线圈与二次线圈有相等的安培匝数：I1N1=I2N2。

其中N1为一次线圈匝数，N2为二次线圈匝数。

电流互感器变流比K=I1/I2=N2/N1。

电流互感器的一次线圈直接与电力系统的高压线路连接，因此电流互感器的一次线圈对地必须采用与线路的高电压相应的绝缘支持物，以保证二次回路的设备和人身安全。

二次线圈与仪表，继电保护装置的电流线圈串接成二次回路。

3、解释电流互感器的铭牌数据。

答：（1）型号：1）第一位字母；L--------电流互感器2）第二位字母：D-------单匝贯穿式；F-----复匝贯穿式；Q------线圈型；M------母线式；R-----装入式；A------穿墙式；C------瓷箱式（瓷套式）。

3）三位字母：Z-----浇注绝缘；C-----瓷绝缘；J-----加大容量加强型；W------户外型；G-----改进型；D------差动保护用。

4）第四位字母：C或D------差动保护用；Q------加强型；J------加大容量（2）变流比：常以分数型式标出，分子表示一次线圈的额定电流A，分母表示二次线圈的额定电流A。

电压互感器与电流互感器的区别本文总结了电压互感器与电流互感器之间的区别，供大家学习参考。

互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。

基本区别：常用的电压互感器，一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/√3 两种；而常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。

1工作的区别相同之处：隔离保护；扩大仪表及继电器等功能；基本组成都是铁芯、绕组外壳和二次部分都必须可靠接地。

不同之处：电流互感器：变换电流；电压互感器：变换电压。

2接线方式的区别电流互感器：一次绕55组串联接在一条线路中，二次接电流表或电流线圈，不许开路。

电压互感器：一次绕组并联接在两条线路中，二次接电压表或电压线圈，不许短路。

3原理区别电压互感器的原理：电压互感器的原理与变压器相似，如图1所示。

一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为Ф。

根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：电压互感器原理电流互感器的原理：在原理上也与变压器相似，如图2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。

即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

电流互感器的原理4绕组端子和极性差异：电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。

常见的用A和X 分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
