太阳黑子活动周期与地球气候变化的关联性分析太阳黑子活动周期与地球气候变化之间存在一定的关联性,许多科学家和研究人员通过长期观测太阳黑子活动和地球气候的变化,发现它们之间存在着一定的相关性。
太阳黑子活动周期是指太阳表面上黑子的数量和大小的周期性变化。
黑子是太阳表面上的一个暗斑,表明太阳活动的强度。
而地球气候变化是指地球气候系统的温度、降水、风速等因素的长期变化。
太阳黑子活动周期通常会伴随着太阳磁场的变化,而太阳磁场的变化会对地球的气候系统产生影响。
在太阳活动最活跃的阶段,太阳黑子数量较多,太阳辐射强度也会增加。
这时,太阳辐射中的紫外线和X射线辐射会增强,从而改变地球的大气层反应和电离层活动。
这种辐射增强可能会对地球的气候系统产生一系列的影响。
太阳黑子活动周期与地球气候的关联性的研究,主要集中在探索太阳辐射对气候变化的影响。
太阳辐射对地球气候的影响主要体现在几个方面:首先,太阳辐射会直接影响地球的气候系统,特别是大气层的温度分布。
太阳黑子活动周期中,太阳辐射强度的变化可能会引起地球的气温变化。
一些研究表明,太阳黑子活动周期与地球的气温变化具有一定的相关性。
在太阳活动最强的周期,太阳黑子数量较多,太阳辐射强度增加,这可能会导致地球温度的升高。
其次,太阳辐射的变化还会影响地球大气层的稳定性。
太阳黑子活动周期中,太阳辐射的变化可能会导致地球大气层的辐射平衡发生变化,从而会对气候系统的稳定性产生影响。
一些研究发现,太阳黑子活动周期与地球的天气和气候变化,比如降水和风速等因素,存在一定的相关性。
此外,太阳黑子活动周期的变化还可能通过其影响地球的电离层活动,进而影响地球气候系统。
太阳黑子活动周期中,太阳磁场的变化会影响地球电离层的活动。
电离层是地球大气层中带有自由电子的部分,它的变化会对大气的电磁特性和气候系统产生影响。
一些研究发现,太阳黑子活动周期与地球电离层活动的变化存在一定的相关性,而电离层的变化又会对地球气候系统产生一系列的影响。
太阳黑子周期的演化规律分析太阳黑子周期是太阳表面的一种活动现象,也是太阳活动周期的一个重要指标。
黑子周期的演化规律一直以来都是天文学家关注的研究课题。
本文将从历史背景、观测方法、周期特征以及演化规律等方面进行探讨。
1.历史背景太阳黑子是指太阳表面出现的相对较暗的斑块区域,它们是太阳活动的一个重要标志。
17世纪中叶,天文学家开始注意到黑子的存在,并发现它们呈现出周期性的变化。
至今已经有几百年的黑子观测记录,这为我们研究黑子周期的演化规律提供了宝贵的历史数据。
2.观测方法太阳黑子的观测主要依赖于现代望远镜和日冕摄影等先进设备。
通过观测黑子的数量、大小和位置等参数,可以对周期进行定量分析。
此外,随着科技的不断进步,逐渐出现了对黑子磁场、温度等更详细特征的观测手段,为研究黑子周期的演化规律提供了更多的信息。
3.周期特征太阳黑子周期通常被定义为两次最大黑子出现之间的时间间隔。
根据观测数据,黑子周期平均约为11年左右,但不稳定性较大,实际周期可在9至14年之间波动。
此外,还可以观察到周期内黑子的数量和面积等参数的变化,这些特征也是周期的重要指标。
4.演化规律太阳黑子周期的演化规律一直是科学家研究的重点。
通过对观测数据的分析,我们发现黑子周期具有一定的周期性,但并非完全规律可循。
有时周期明显,在11年左右波动,而有时周期会出现加速或减速的现象。
这种不规则的演化规律引发了许多关于太阳活动的学术争议。
一种常见的解释是太阳内部的磁场变化导致黑子周期的演化。
由于太阳内部的磁场是一个复杂的动态系统,其变化可能会影响黑子活动的发生和持续时间。
磁场的交错和重新排列可能会干扰黑子的形成和消散,从而导致周期的不规则变化。
另外,一些研究还发现黑子周期与地球的气候变化存在一定的关联。
黑子周期的变化可能会引起太阳辐射量的波动,从而对地球的大气环流和温度产生影响。
这种影响可能会导致地球气候的周期性变化,例如著名的“小冰期”等。
综上所述,太阳黑子周期的演化规律是一个复杂的课题,目前仍有很多未解之谜。
太阳黑子周期性活动的观测与分析太阳是我们的源头之一,它的活动对地球和我们的生活有着重大的影响。
在太阳的表面,存在着黑子这样的暗淡区域,它们是太阳磁场活动的标志。
这些黑子的周期性活动引起了科学家们的兴趣,他们通过观测和分析,揭示了黑子周期活动的规律。
太阳黑子最早被意大利天文学家加利略发现于17世纪初期。
久而久之,人们发现黑子并不是随机出现的,而是有一定的周期性。
最著名的黑子周期是11年的周期。
这一周期是基于太阳的自转周期,由于太阳内部不同层的自转速度差异,形成了磁场的扭曲和重新排列,从而引起黑子的形成和消失。
为了进行黑子活动的观测和分析,科学家们借助了现代的光学观测设备。
其中最重要的是太阳望远镜和光谱仪。
太阳望远镜可以提供高分辨率的太阳图像,光谱仪可以分析太阳黑子的磁场特性。
通过这些设备,科学家们可以实时观测太阳黑子的位置、形态和磁场分布。
观测黑子活动的数据对于研究太阳活动周期以及太阳爆发的预测具有重要意义。
通过连续观测黑子的位置和数目变化,科学家们可以追踪黑子的进程,并根据历史数据分析得出黑子的周期变化趋势。
例如,近年来观测数据显示,太阳黑子活动的周期在不断缩短。
这意味着太阳活动变得更加频繁,可能会增加太阳风暴和太阳耀斑的出现次数,对地球造成更大的影响。
除了周期性活动,太阳黑子还存在着一定的空间分布规律。
观测数据表明,在太阳的赤道区域,黑子更容易出现,而在太阳的极地区域,则寥寥无几。
这可能是由于太阳的磁场在赤道附近更强烈,导致黑子的形成更容易。
黑子的位置变化还可以帮助科学家们更好地了解太阳内部的物理过程和磁场结构。
通过对太阳黑子周期性活动的观测和分析,科学家们为我们提供了更好地了解太阳活动和地球环境的方法。
这些研究不仅有助于预测太阳风暴和太阳耀斑的出现,也有助于我们更好地保护卫星、电网和其他对太阳活动敏感的技术设备。
此外,通过研究太阳活动周期,还可以更好地了解地球气候变化和天气系统的关联。
总结起来,太阳黑子周期性活动的观测与分析对于我们了解太阳活动和地球环境至关重要。

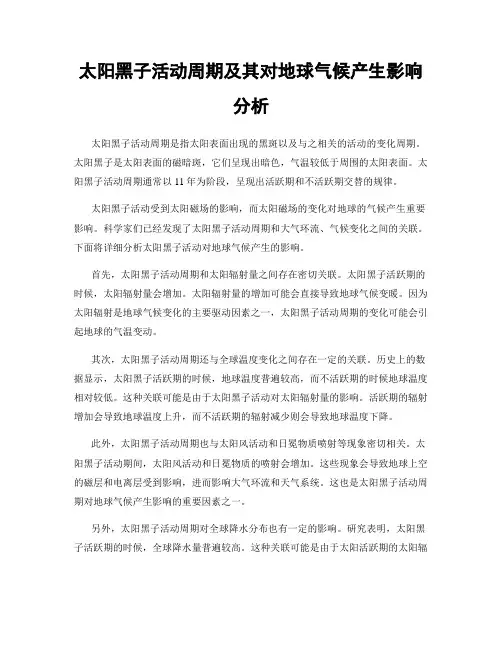

太阳黑子活动周期及其对地球气候产生影响分析太阳黑子活动周期是指太阳表面出现的黑斑以及与之相关的活动的变化周期。
太阳黑子是太阳表面的磁暗斑,它们呈现出暗色,气温较低于周围的太阳表面。
太阳黑子活动周期通常以11年为阶段,呈现出活跃期和不活跃期交替的规律。
太阳黑子活动受到太阳磁场的影响,而太阳磁场的变化对地球的气候产生重要影响。
科学家们已经发现了太阳黑子活动周期和大气环流、气候变化之间的关联。
下面将详细分析太阳黑子活动对地球气候产生的影响。
首先,太阳黑子活动周期和太阳辐射量之间存在密切关联。
太阳黑子活跃期的时候,太阳辐射量会增加。
太阳辐射量的增加可能会直接导致地球气候变暖。
因为太阳辐射是地球气候变化的主要驱动因素之一,太阳黑子活动周期的变化可能会引起地球的气温变动。
其次,太阳黑子活动周期还与全球温度变化之间存在一定的关联。
历史上的数据显示,太阳黑子活跃期的时候,地球温度普遍较高,而不活跃期的时候地球温度相对较低。
这种关联可能是由于太阳黑子活动对太阳辐射量的影响。
活跃期的辐射增加会导致地球温度上升,而不活跃期的辐射减少则会导致地球温度下降。
此外,太阳黑子活动周期也与太阳风活动和日冕物质喷射等现象密切相关。
太阳黑子活动期间,太阳风活动和日冕物质的喷射会增加。
这些现象会导致地球上空的磁层和电离层受到影响,进而影响大气环流和天气系统。
这也是太阳黑子活动周期对地球气候产生影响的重要因素之一。
另外,太阳黑子活动周期对全球降水分布也有一定的影响。
研究表明,太阳黑子活跃期的时候,全球降水量普遍较高。
这种关联可能是由于太阳活跃期的太阳辐射增加导致大气环境不稳定,进而促进了降水的形成。
相反,在太阳黑子不活跃期,全球降水量相对较低。
虽然太阳黑子活动周期与地球气候之间存在一定的关联,但是太阳黑子活动对地球气候影响的具体机制尚不完全清楚。
由于太阳黑子活动周期较长,而地球气候系统的影响因素众多且复杂,因此很难将太阳黑子活动单一因素进行分离和量化。
太阳黑子和太阳活动周期的研究太阳黑子是指太阳表面的暗淡区域,呈现出黑色的特征。
它们的出现与太阳活动周期密切相关,因此对太阳黑子和太阳活动周期的研究具有重要意义。
本文将从太阳黑子的定义、形成机制以及太阳活动周期的特征和影响等方面进行探讨。
一、太阳黑子的定义和形成机制太阳黑子是太阳表面的磁活动区域,呈现为较低的亮度。
它们通常是一对形成的,由两极的磁场相互作用形成。
太阳黑子区域的磁场强度比周围的太阳表面磁场强度更强,造成了该区域的辐射亮度降低,从而形成了黑子的特性。
太阳黑子的形成机制主要与太阳的磁场活动有关。
太阳有一种叫做磁重连的现象,即太阳的磁场线相互重组和重新连接。
当两个相反极性的磁场线重组时,会形成太阳黑子。
二、太阳活动周期的特征和影响太阳活动周期是指从一个太阳活动峰值到下一个太阳活动峰值的时间间隔,通常为11年左右。
太阳活动周期的特征主要表现为太阳黑子数量的变化。
在太阳活动周期的峰值期,太阳黑子数量较多,而在低迷期,太阳黑子数量较少。
太阳活动周期的变化对地球上的生物和技术都会产生影响。
首先,太阳活动周期与地球的气候变化有关。
太阳黑子活动的增减与气候的变化密切相关。
例如,过去的小冰期与太阳黑子活动的减少有关。
其次,太阳活动周期还会影响太空天气,如太阳耀斑和太阳风等。
太空天气的变化会对卫星、通信和导航等技术造成影响。
三、太阳黑子和太阳活动周期的研究方法太阳黑子和太阳活动周期的研究涉及到太阳观测和数据分析。
科学家通过使用太阳望远镜观测太阳黑子的数量和位置,并利用这些观测数据分析太阳活动周期的变化规律。
目前,太阳黑子和太阳活动周期的研究可以通过多种手段进行。
其中包括太阳望远镜观测、太阳风的测量以及地球上的地磁观测等。
这些观测和测量数据为我们了解太阳黑子的形成和太阳活动周期的变化提供了重要依据。
四、太阳黑子和太阳活动周期的未来研究方向太阳黑子和太阳活动周期的研究仍然是一个前沿和活跃的领域。
未来的研究方向包括进一步了解太阳黑子形成的机制、探索太阳活动周期与气候变化之间的关系,并预测未来的太阳活动周期等。

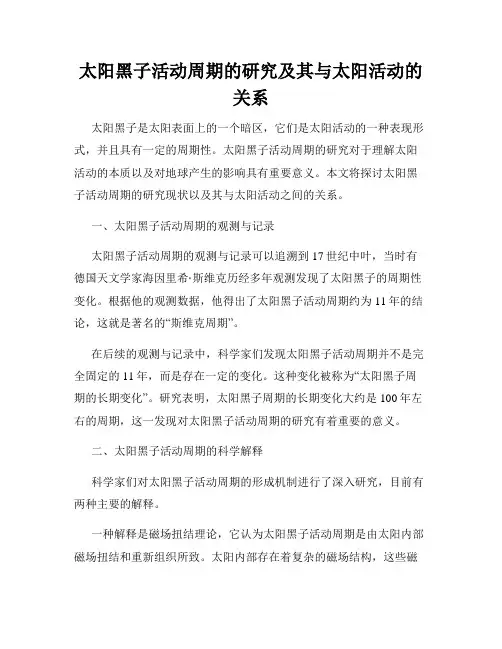

太阳黑子活动周期的研究及其与太阳活动的关系太阳黑子是太阳表面上的一个暗区,它们是太阳活动的一种表现形式,并且具有一定的周期性。
太阳黑子活动周期的研究对于理解太阳活动的本质以及对地球产生的影响具有重要意义。
本文将探讨太阳黑子活动周期的研究现状以及其与太阳活动之间的关系。
一、太阳黑子活动周期的观测与记录太阳黑子活动周期的观测与记录可以追溯到17世纪中叶,当时有德国天文学家海因里希·斯维克历经多年观测发现了太阳黑子的周期性变化。
根据他的观测数据,他得出了太阳黑子活动周期约为11年的结论,这就是著名的“斯维克周期”。
在后续的观测与记录中,科学家们发现太阳黑子活动周期并不是完全固定的11年,而是存在一定的变化。
这种变化被称为“太阳黑子周期的长期变化”。
研究表明,太阳黑子周期的长期变化大约是100年左右的周期,这一发现对太阳黑子活动周期的研究有着重要的意义。
二、太阳黑子活动周期的科学解释科学家们对太阳黑子活动周期的形成机制进行了深入研究,目前有两种主要的解释。
一种解释是磁场扭结理论,它认为太阳黑子活动周期是由太阳内部磁场扭结和重新组织所致。
太阳内部存在着复杂的磁场结构,这些磁场会随着时间的推移逐渐扭曲和重组,从而形成太阳黑子。
而太阳黑子的形成和消失是太阳磁场扭结过程中的一种表现形式。
另一种解释是磁场运动理论,它认为太阳黑子活动周期是由太阳磁场的运动所决定。
太阳内部存在着大规模的磁场运动,这些运动会导致太阳黑子的形成和消失。
具体机制包括磁流体力学效应和磁重联等。
磁场运动理论能够很好地解释太阳黑子活动周期的变化,并且与观测结果相吻合。
三、太阳黑子活动周期与太阳活动的关系太阳黑子活动周期与太阳活动之间存在着密切的关系。
太阳黑子活动周期的变化会直接影响太阳活动的强度和频率,并且会对地球产生一系列的影响。
研究表明,太阳黑子活动周期的增长阶段与太阳活动的增强阶段呈正相关。
在这个阶段,太阳黑子的数量逐渐增加,太阳活动也变得更加剧烈。

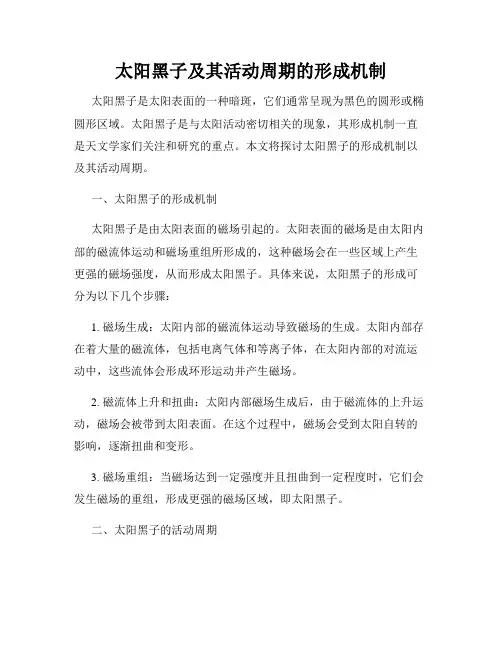

太阳黑子及其活动周期的形成机制太阳黑子是太阳表面的一种暗斑,它们通常呈现为黑色的圆形或椭圆形区域。
太阳黑子是与太阳活动密切相关的现象,其形成机制一直是天文学家们关注和研究的重点。
本文将探讨太阳黑子的形成机制以及其活动周期。
一、太阳黑子的形成机制太阳黑子是由太阳表面的磁场引起的。
太阳表面的磁场是由太阳内部的磁流体运动和磁场重组所形成的,这种磁场会在一些区域上产生更强的磁场强度,从而形成太阳黑子。
具体来说,太阳黑子的形成可分为以下几个步骤:1. 磁场生成:太阳内部的磁流体运动导致磁场的生成。
太阳内部存在着大量的磁流体,包括电离气体和等离子体,在太阳内部的对流运动中,这些流体会形成环形运动并产生磁场。
2. 磁流体上升和扭曲:太阳内部磁场生成后,由于磁流体的上升运动,磁场会被带到太阳表面。
在这个过程中,磁场会受到太阳自转的影响,逐渐扭曲和变形。
3. 磁场重组:当磁场达到一定强度并且扭曲到一定程度时,它们会发生磁场的重组,形成更强的磁场区域,即太阳黑子。
二、太阳黑子的活动周期太阳黑子的活动周期是指太阳黑子从一个极小值到下一个极小值的周期。
太阳黑子的活动周期大约为11年左右,这一周期也被称为“太阳活动周期”。
太阳活动周期是由太阳内部磁场的演化所驱动的,并且周期的长短会受到多种因素的影响。
太阳活动周期可以分为以下几个阶段:1. 最小值期:太阳黑子数量最少的时期。
在最小值期,太阳黑子几乎不可见,太阳表面的磁场活动也相对较弱。
2. 上升期:太阳黑子数量逐渐增加的时期。
在上升期,太阳黑子的数量会逐渐增多,太阳磁场的活动也会相应增强。
3. 最大值期:太阳黑子数量达到最多的时期。
在最大值期,太阳黑子的数量多且活跃,太阳磁场的活动也达到顶峰。
4. 下降期:太阳黑子数量逐渐减少的时期。
在下降期,太阳黑子的数量会逐渐减少,太阳磁场的活动也逐渐减弱。
5. 循环重复:太阳活动周期由最小值期到下一个最小值期,周期循环重复。
太阳活动周期的变化会对地球产生一定的影响。
太阳黑子数的变化特点
太阳黑子数是衡量太阳活动程度的指标,它反映了太阳表面上黑子(太阳活动区域)的数量变化。
太阳黑子数的变化特点主要包括以下几个方面:
1.太阳黑子周期:太阳黑子数呈现出周期性变化,大约为11
年的周期。
这是因为太阳活动有一个活跃期和较不活跃的期间。
在活跃期,太阳黑子数增加,太阳表面上的磁活动和能量释放增强。
2.黑子数的周期差异:虽然11年是平均周期,但每个太阳
黑子周期并不完全相同。
有的周期可能稍短,有的可能稍长。
周期的长短和强度与太阳内部动力学和磁场的复杂相互作用有关。
3.黑子数的季节变化:太阳黑子数在每个太阳年中的分布不
是均匀的,存在季节性变化。
在周期的某些阶段,太阳黑子数的峰值出现在年中(如北半球夏季),而在其他阶段峰值出现在年底或年初。
4.太阳活动的周期性变化:太阳黑子数的变化还与其他太阳
活动指标有关,如耀斑(太阳爆发)、色球降温事件等。
在活动期,这些指标通常与太阳黑子数的增加和太阳活动的增强相关。
需要注意的是,太阳黑子数的变化是自然界中的周期性现象,与人类活动无关。
了解和研究太阳黑子数的变化特点对于了解
太阳活动和太阳对地球环境的影响具有重要的科学价值。
太阳黑子活动的周期性变化分析太阳黑子是太阳表面出现的一种黑色斑点,它们是磁活动的表现,反映太阳的活跃程度。
通过对太阳黑子活动的周期性变化进行分析,可以帮助我们更好地理解太阳的内部运动和活动规律,并对太阳的影响进行预测和研究。
1. 太阳黑子活动的观测和记录历史太阳黑子活动的研究可以追溯到几个世纪之前。
最早的太阳黑子观测可以追溯到17世纪。
我们有幸能够通过历史观测数据来研究太阳黑子的周期性变化。
这些数据记录了太阳黑子数目的波动和变化,从而推测出太阳黑子活动的周期性变化和规律。
2. 太阳黑子活动的周期性太阳黑子活动并不是恒定不变的,它们呈现出明显的周期性变化。
最著名的太阳黑子活动周期是太阳11年活动周期,这也是最主要的周期性变化规律。
在一个11年的周期内,太阳黑子的数目会有明显的增多和减少。
这一现象被称为太阳活动周期。
3. 太阳黑子活动周期的原因现代科学家对太阳黑子活动周期的原因还没有完全解释清楚,但已经有一些理论可以解释太阳黑子活动的起因。
最被广泛接受的理论是磁场活动理论。
太阳内部的磁场由于太阳自转和流体运动的作用,会产生磁场的扭曲和变化,从而导致太阳黑子的形成和活动。
这些磁场的变化会随着时间的推移而产生周期性的波动和变化。
4. 太阳黑子活动对地球的影响太阳黑子活动的周期性变化不仅仅对太阳本身有影响,它也会对地球的气候和电离层产生一定的影响。
在太阳黑子活动高峰期,太阳会释放更多的能量和粒子,这会增加地球上的辐射量和电离层的活动程度。
这对地球的气候和天气模式具有一定的影响,如导致太阳风、太阳闪烁等现象。
5. 太阳黑子活动的预测和研究对太阳黑子活动周期性变化的研究对于预测和研究太阳的影响非常重要。
通过建立模型和观测数据的分析,科学家们可以预测未来太阳黑子活动的周期和高峰期,从而为太空探测、通讯和气象等领域提供重要的信息和指导。
综上所述,太阳黑子活动的周期性变化是一个非常有意义的研究课题。
通过对太阳黑子活动的观测和记录历史,我们可以了解太阳黑子活动的周期性规律;通过对太阳黑子活动周期的研究和理论,我们可以更好地理解太阳内部的运动和活动规律;通过对太阳黑子活动对地球的影响的研究,我们可以了解太阳活动对地球的影响程度和机制。
太阳的活动周期太阳是地球上生命存在的基础,其活动周期对人类社会和地球环境都具有重要影响。
本文将详细探讨太阳的活动周期,包括太阳黑子周期、太阳耀斑周期以及太阳风暴周期等方面的内容。
一、太阳黑子周期太阳黑子是太阳表面上的一个暗斑,也是太阳活动的直观表现之一。
太阳黑子周期是指从一个太阳黑子最小到下一个最小的时间间隔,通常为11年左右。
太阳黑子周期的起始被称为太阳活动极小期,而最高峰则是太阳活动极大期。
太阳黑子周期的研究对于预测太阳活动的强度和对地球产生的影响具有重要意义。
科学家们通过观测和记录太阳黑子数量的变化,发现太阳黑子周期存在着一定的规律性和周期性,这使得预测太阳活动的变化成为可能。
二、太阳耀斑周期太阳耀斑是太阳活动中的一种明亮现象,是由于太阳磁场中的能量释放所导致的。
太阳耀斑周期是指两个太阳耀斑最高峰之间的时间间隔,通常也是约11年左右。
太阳耀斑周期的研究对于了解太阳磁场的演化和太阳活动的爆发机制具有重要意义。
科学家们通过观测和记录太阳耀斑的频率和强度变化,可以揭示太阳的内部结构、磁场的演化以及与地球之间的相互作用。
三、太阳风暴周期太阳风暴是太阳活动的一种极端表现,指的是太阳释放出的高能粒子和辐射能量进入地球磁场并引发的一系列不同程度的空间天气现象,如磁暴、极光等。
太阳风暴周期的长短不确定,通常是以太阳黑子周期为基准来研究。
太阳风暴周期的研究对于地球磁场的变化和太阳粒子辐射对地球环境的影响具有重要意义。
科学家们通过观测和记录太阳风暴的频率和强度变化,可以预测地球磁场的活动水平以及对电力系统和卫星通信等技术设施的潜在威胁。
结论太阳的活动周期,如太阳黑子周期、太阳耀斑周期和太阳风暴周期,对人类社会和地球环境具有重要影响。
科学家们通过观测和记录太阳活动的变化,揭示了太阳内部的结构、磁场的演化以及与地球之间的相互作用。
这些研究对于预测太阳活动、预警太阳风暴并采取相应的防范措施具有重要意义,也为地球空间天气的研究提供了基础。
一、 引言太阳黑子是人们最早发现也是人们最熟悉的一种太阳表面活动。
因为太阳内部磁场发生变化,太阳黑子的数量并不是固定的,它会随着时间的变化而上下波动,每隔一定时间会达到一个最高点,这段时间就被称之为一个太阳黑子周期。
太阳黑子的活动呈现周期性变化是由施瓦贝首次发现的。
沃尔夫 (R.Wolfer)继而推算出11年的周期规律。
实际上,太阳黑子的活动不仅呈11年的周期变化,还有海耳在研究太阳黑子磁场分布时发现的22年周期;格莱斯堡等人发现的80年周期以及蒙德极小期等。
由于太阳黑子的活动规律极其复杂,时至今日科学家们仍在努力研究其内在的规律和特性。
事实上,对太阳黑子活动规律的研究不仅具有理论意义,而且具有直接的应用需求。
太阳黑子的活动呈现周期性变化的,沃尔夫(R.Wolfer)根据在过去的288 年(1700年~1987 年)间每年太阳黑子出现的数量和大小的观测数据推算出11 年的周期规律。
我们利用Matlab 强大的数据处理与仿真功能,对Wolfer 数进行功率谱密度分析从而可以得到对太阳黑子活动周期的结论。
二、 实验原理在该实验中,对Wolfer 数序列做FFT 变换后得到Y (长度为n ),只取其前n2个数据的功率谱密度的估计值2|Y |。
原因是时域为离散的实序列的傅立叶变换对应于具有周期性且偶对称的频域特性,因此Y 的前n2个数据已经包含了Wolfer 数的全部信息。
根据DFT 的频域单位k 与DTFT 的频域单位ϖ的表达关系式2k Nπϖ=⋅以及ϖ与f 对应关系=2s f f ϖπ⋅,可以看出k 与f 呈线性关系s f f k N=⋅;同样地,因为Y 的前n2个数据已经包含了Wolfer 数的全部信息,只取前n2个数据分析功率-频率图时,对应的横坐标时应取2s f f k N =⋅。
(注:s f 为采样频率)三、方案组成与流程图1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111四、实现步骤及内容(1) 读取数据并绘制Wolfer 图,观察太阳黑子的活动现象。
程序如下: load sunspot_sun.dat %读取数据 year=sunspot(:,1); %读取年份信息wolfer=sunspot(:,2); %读取黑子活动数据 figure%新建图像plot(year,wolfer) %画出时域图xlabel('Years'); ylabel(' Sunspot Data '); title('Sunspot Data') %标注横纵坐标和标题pause1700175018001850190019502000020406080100120140160180200YearsS u n s p o t D a t aSunspot Data为清楚起见,画出部分时间段(如实验中采取开始50年)的Wolfer 图进行观察。
程序如下:figureplot(year(1:50),wolfer(1:50),'b.-'); %用前50年数据做图xlabel('Years');ylabel(' Sunspot Data '); title('At the first 50 years') %标注横纵坐标和标题YearsS u n s p o t D a t aAt the first 50 years(2) 对已经得到的Wolfer 数应用FFT 技术分析它的变化规律。
程序如下:Y = fft(wolfer); %对全部数据做FFTY(1)=[]; %由于算法问题,Y(1)为所有fft 数值之和,因此需舍弃第一个点 pause观察Wolfer 数在FFT 分析后得到的在复平面中的分布图。
程序如下: figureplot(Y,'ro') %在复平面做图,空心点title('Fourier Coefficients in the Complex Plane'); xlabel('Real Axis'); %标注横坐标为’实部’ylabel('Imaginary Axis'); %标注纵坐标为’虚部’ pause-4000-3000-2000-10000100020003000-2500-2000-1500-1000-50005001000150020002500Fourier Coefficients in the Complex PlaneReal AxisI m a g i n a r y A x i s(3) 功率与频率的关系曲线则被定义为周期图。
用周期图法对 Wolfer 数进行功率谱密度分析。
程序如下:figuren=length(Y);%取FFT 结果长度为npower = abs(Y(1:n/2)).^2; %取前n/2个数据求其功率 nyquist = 1/2; %取最大频率为0.5freq = (1:n/2)/(n/2)*nyquist; %将FFT 转换为DTFT plot(freq,power) %画周期图xlabel('cycles/year');title('Periodogram') pause00.050.10.150.20.250.30.350.40.450.50.20.40.60.811.21.41.61.827cycles/yearPeriodogram为清楚起见,对功率和频率的前50个分量作它的周期图。
程序如下: figureplot(freq(1:50),power(1:50)) %为观察方便,取前50年数据做图 xlabel('cycles/year') pause00.020.040.060.080.10.120.140.160.180.20.40.60.811.21.41.61.82cycles/year(4) 确定出太阳黑子的活动周期。
为清楚起见,画出功率与周期(频率的倒数)的关系曲线图。
程序如下:figureperiod=1./freq; %将横坐标单位转换为年/周期 plot(period,power);%画周期图 axis([0 50 0 2e+7]); ylabel('Power');xlabel('Period (Years/Cycle)');%单位为年/周期 pause510152025303540455000.20.40.60.811.21.41.61.82P o w e rPeriod (Years/Cycle)(5) 在功率与周期关系曲线图中标出功率的最高点,该位置对应的周期则为太阳黑子活动周期。
hold on;index=find(power==max(power));%找到频率最大点,该点横坐标即为太阳黑子周期mainPeriodStr=num2str(period(index));plot(period(index),power(index),'r.', 'MarkerSize',25);%用实心点指出该点 text(period(index)+2,power(index),['Period = ',mainPeriodStr]);%文字标注该点hold off;510152025303540455000.20.40.60.811.21.41.61.82P o w e rPeriod (Years/Cycle)五、 实验结果分析与总结实验得出的太阳黑子的活动周期为11.0385年,与沃尔夫得出的11年的周期规律一致,说明实验结果正确。
