高铁隧道防排水技术交底

技术交底书ZT1105XJL-1102单位：中铁***局集团公司****客专**标段项目部编号：2010-SD-08主送单位***隧道工班第 1 页共 18 页工程名称防排水施工日期2011年 2月 15日交底内容1、适用范围本技术交底适用于******隧道二次衬砌防排水作业，包括防水板、纵环向排水盲管及止水带和止水条的安装作业等。

2、技术要求及施工工艺流程防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。

隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水，表面无湿渍。

2.1防排水设计2.1.1洞身衬砌防水（1）本线隧道二次衬砌拱部、边墙及仰拱混凝土抗渗等级不低于P10。

（2）隧道暗洞衬砌初期支护与二次衬砌之间拱部及边墙部位铺设防水板及无纺布（分离式）防水。

（3）隧道环向施工缝设外贴橡胶止水带及中埋式橡胶止水带防水。

纵向施工缝采用外贴橡胶止水带及中埋式橡胶止水带防水。

施工缝环向数量按10m一道计列，纵向数量按2道计列。

（4）隧道明暗分界处设置变形缝一道，变形缝宽度2cm，变形缝设中埋式钢边止水带及外贴式止水带，填充聚苯乙烯硬质泡沫板，变形缝内缘采用双组份聚硫密封膏嵌缝。

（5）斜切及斜切延伸段衬砌外缘设置聚合物防水水泥砂浆+防水板及无纺布防水，斜切延伸衬砌拱脚外设置φ80纵向盲沟，每隔8～10m采用φ50竖向盲管引入衬砌侧沟，拱脚处设置50cm厚砂卵石反滤层，夯填土表面设置50cm厚粘土隔水层。

（6）暗洞段二衬拱部每隔3m左右预留回填注浆孔，注浆孔采用单壁波纹管，待混凝土强度达到设编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式二份，一份作为施工依据，一份留存备查，并办理交接手续。

技术交底书ZT1105XJL-1102单位：中铁***局集团公司****客专**标段项目部编号：2010-SD-08主送单位***隧道工班第 2 页共 18 页工程名称防排水施工日期2011年 2月 15日计强度后，进行充填注浆，注浆完成后应做封口处理，防止浆块脱落影响运营安全。

一、交底目的为确保隧道施工过程中的排水安全，预防因排水不当引发的各类事故，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、适用范围本交底适用于隧道施工过程中所有与排水相关的作业环节。

三、交底内容1. 施工前的准备工作（1）了解隧道地质情况，包括地层岩性、地下水情况、洞内涌水情况等。

（2）熟悉隧道排水设计方案，明确排水设施、排水量和排水路线。

（3）检查排水设备、材料、工具等是否齐全，性能良好。

2. 施工过程中的安全注意事项（1）排水作业人员必须佩戴安全帽、防滑鞋、手套等防护用品。

（2）作业人员应遵守操作规程，严格按照设计要求进行排水作业。

（3）排水设备运行过程中，严禁无关人员靠近，确保设备安全运行。

（4）排水作业区域应设置警示标志，提醒过往人员注意安全。

（5）加强对排水设施的巡查，发现异常情况及时处理。

3. 隧道涌水应急处理（1）发现隧道涌水情况，立即停止作业，迅速撤离作业人员。

（2）启动应急预案，组织人员进行排水作业。

（3）根据涌水情况，采取合理的排水措施，如临时排水、抽排、封堵等。

（4）确保排水作业安全，防止发生二次事故。

4. 施工现场安全管理（1）施工现场应设置排水沟、沉淀池等排水设施，确保排水畅通。

（2）加强对排水设施的维护保养，确保设施正常运行。

（3）加强施工现场的巡查，及时发现并处理安全隐患。

（4）严格执行安全生产责任制，确保排水作业安全。

四、交底要求1. 施工单位应将本交底内容传达至所有排水作业人员。

2. 作业人员应认真学习并掌握本交底内容，提高安全意识。

3. 施工单位应定期组织安全教育培训，提高作业人员的安全技能。

4. 施工单位应加强施工现场安全管理，确保排水作业安全。

五、附则1. 本交底自发布之日起实施。

2. 本交底由施工单位负责解释。

3. 如遇特殊情况，需对本交底内容进行调整，应以调整后的内容为准。

中铁五局赣龙铁路GL-5标施工技术培训之隧道工程防排水施工一、编制依据1、双线隧道施工方法、辅助施工措施及防排水参考图（赣龙隧参04）；2、铁路隧道防排水施工技术指南（TZ331-2009）；3、铁路隧道工程施工技术指南（TZ204-2008）；4、铁路隧道工程施工施工质量验收标准（TB10417-2003）；5、科技基【2008】21号《铁路隧道防水材料暂行技术条件》的通知；6、四院赣龙指［2011］09号《关于对赣龙复线铁路工程隧道锚杆、防排水及工法等有关技术措施调整的函》(四院赣龙指【2011】09号)；7、赣龙铁路复线公司筹备组《关于进一步加强赣龙铁路隧道施工安全质量管理的通知》。

二、适用范围适用于赣龙铁路扩能改造工程GL-5标段管段隧道初期支护前的基面处理、初期支护表面处理、结构防排水（土工布、防水板、纵环向排水盲管及止水带的安装作业等）。

本技术交底主要以二次衬砌结构防排水为主。

三、设计概述1、防排水设计原则防水等级满足《地下工程防水技术规范》（GB50108）规定的一级防水标准，衬砌表面无湿渍。

隧道的防排水设计，采用“防、排、堵、截相结合，因地制宜，综合治理”的原则。

2、防水措施设计⑴隧道防水措施主要通过防水板及模筑衬砌混凝土自身防水的双重作用避免地下水从混凝土表面渗入。

⑵本线隧道一般地段拱墙设防水板加土工布，防水板厚度 1.5mm，土工布重量≥350g／m2；对地下水流失敏感地段敷设封闭式防水板，模筑衬砌应考虑承受一定水压，并采取加强措施，同时应采取措施实施防水板与喷砼间的充填注浆。

⑶二次衬砌混凝土抗渗等级不小于P10。

二次衬砌的结构厚度不应小于30cm，裂缝宽度不得大于0.2mm；当衬砌为钢筋混凝土时，钢筋净保护层厚度不应小于5cm。

⑷排水措施如下：①双线隧道内排水均采用双侧沟加中心矩形盖板沟的方式。

②桥隧相连时，侧沟和中心沟在相连处设置沟槽过渡，为防止相连段反坡排水，在相连段把水槽设置成向洞外的坡度。

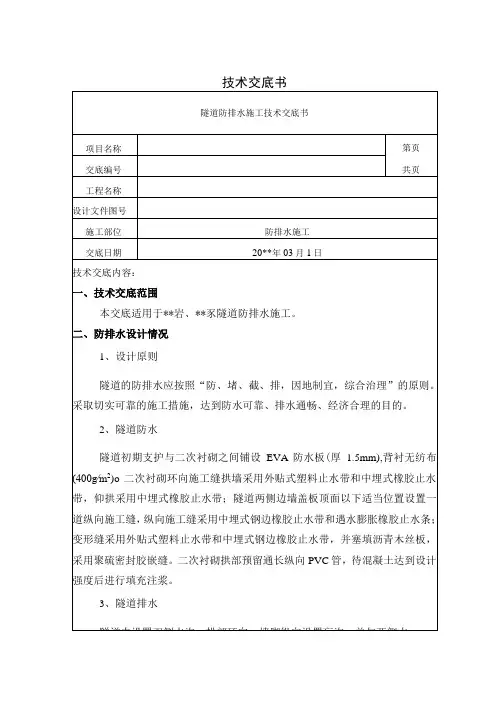

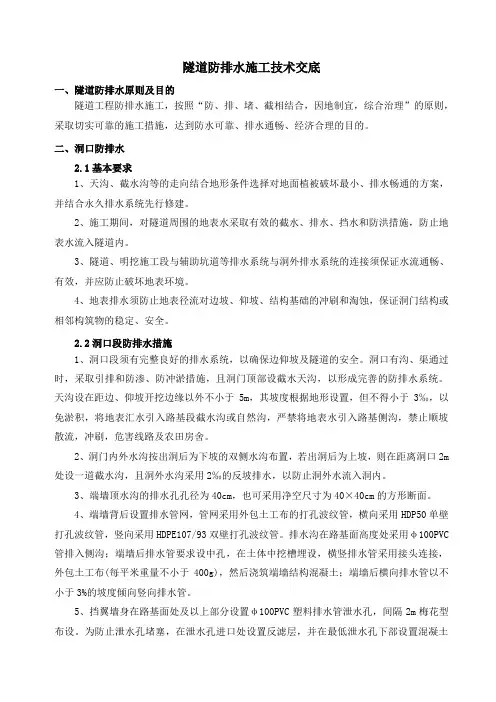

隧道防排水施工技术交底一、隧道防排水原则及目的隧道工程防排水施工，按照“防、排、堵、截相结合，因地制宜，综合治理”的原则，采取切实可靠的施工措施，达到防水可靠、排水通畅、经济合理的目的。

二、洞口防排水2.1基本要求1、天沟、截水沟等的走向结合地形条件选择对地面植被破坏最小、排水畅通的方案，并结合永久排水系统先行修建。

2、施工期间，对隧道周围的地表水采取有效的截水、排水、挡水和防洪措施，防止地表水流入隧道内。

3、隧道、明挖施工段与辅助坑道等排水系统与洞外排水系统的连接须保证水流通畅、有效，并应防止破坏地表环境。

4、地表排水须防止地表径流对边坡、仰坡、结构基础的冲刷和淘蚀，保证洞门结构或相邻构筑物的稳定、安全。

2.2洞口段防排水措施1、洞口段须有完整良好的排水系统，以确保边仰坡及隧道的安全。

洞口有沟、渠通过时，采取引排和防渗、防冲淤措施，且洞门顶部设截水天沟，以形成完善的防排水系统。

天沟设在距边、仰坡开挖边缘以外不小于5m，其坡度根据地形设置，但不得小于3‰，以免淤积，将地表汇水引入路基段截水沟或自然沟，严禁将地表水引入路基侧沟，禁止顺坡散流，冲刷，危害线路及农田房舍。

2、洞门内外水沟按出洞后为下坡的双侧水沟布置，若出洞后为上坡，则在距离洞口2m 处设一道截水沟，且洞外水沟采用2‰的反坡排水，以防止洞外水流入洞内。

3、端墙顶水沟的排水孔孔径为40cm，也可采用净空尺寸为40×40cm的方形断面。

4、端墙背后设置排水管网，管网采用外包土工布的打孔波纹管，横向采用HDP50单壁打孔波纹管，竖向采用HDPE107/93双壁打孔波纹管。

排水沟在路基面高度处采用φ100PVC 管排入侧沟；端墙后排水管要求设中孔，在土体中挖槽埋设，横竖排水管采用接头连接，外包土工布(每平米重量不小于400g)，然后浇筑端墙结构混凝土；端墙后横向排水管以不小于3%的坡度倾向竖向排水管。

5、挡翼墙身在路基面处及以上部分设置φ100PVC塑料排水管泄水孔，间隔2m梅花型布设。

技术交底书沟各自分段相通（结合衬砌模板台车长度，间距为12m）o环向盲管采用A50mm单壁打孔波纹管，纵向盲管采用A80mm双壁打孔波纹管。

防排水系统布置图：⅞1Dm⅜10rn不蝴糠―示意图环一裳嫡咏连接示意一3、排水盲管施工控制要点①纵向贯通排水盲沟安装应按设计规定划线，以使盲管位置准确合理，划线时注意盲管尽可能走基面的低凹处和有出水点的地方。

②盲管与支护的间距不得大于5cm,盲管与支护脱开的最大长度不得大于I1Ocm o③集中出水点沿水源方向钻孔，然后将单根集中引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出。

④盲管上接头用无纺布的渗水材料包裹，防止混凝土或杂物进入堵塞管道。

⑤为防止浇筑模注混凝土时混凝土浆液导致隧道盲管过滤功能失效，防水板的铺砌必须低于纵向盲管一定距离，并与边缘加密固定。

1.1、2防水板施工工、施工准备防水板铺设前，应先对隧道初期支护喷射混凝土表面进行处理，切除锚杆或钢筋外漏头，基层平整度应符合D/1W1/10的要求（D为初期支护基层相检测，直到完全粘合。

土工布铺设及防水板加土工布铺设示意图:防水板焊接强图固定点士工布献示意图 上工有防水板加上工布用岩初期支护热熔耀 射钉⅛1≡士工布 围岩初期支护热财睦 射钉防水板焊接缝示意图:y大于15Cm3.3、止水带及止水条施工二次衬砌的变形缝、施工缝是隧道施工的薄弱环节，也是隧道工程防水的重点，在施工中要高度重视。

1、止水带施工止水带施工工艺流程：挡头模板钻钢筋孔一＞穿钢筋卡一►放置止水下一环节止水带定位T普注混凝土T挡头板T一环止水带定位施作方法：沿衬砌轴线每隔不大于Im钻一Φ12的钢筋孔。

将制成的钢筋卡，由待灌混凝土侧向另一侧穿过挡头模板，内侧卡进止水带一半,另一半止水带平靠在挡头板上。

待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带。

环向施工控制要点：①检查待处理的施工健附近Im范围内围岩表面不得有明显的渗漏水，如有则采取必要的挡堵（防水板隔离）和引排措施。

隧道防排水技术交底书．防排水技术交底书编制单位：中铁**局玉磨铁路项目经理部编号:新建玉溪至磨憨铁路站前编制时间 2016年 12 月工程名称 1 日 **工程标段防排水技术交复核交底人工程部位底:交底内容 1、防排水设计要求）隧道防排水应遵循防、堵、截、排结合，因地制宜，综合治理的原则施工，1（采取有效措施，达到防水可靠，排水通畅，经济合理，不留后患为目的。

，防水板和土工布土工布（分离式）EVA（2）全隧拱墙初期支护和二衬之间铺设环向施工缝采用中埋式橡1.5mm防水板的厚度不小于，土工布重量不小于350g/m2；中埋式橡胶+外贴式橡胶止水带，纵向施工缝采用中埋式钢边橡胶止水带胶止水带+嵌缝材料的复合防+外贴式橡胶止水带+止水条，变形缝采用中埋式钢边橡胶止水带水构造。

）隧道内设计双侧水沟加中心矩形水沟，侧沟主要起汇水作用，排水主要通3（过中心矩形水沟。

全隧衬砌背后积水通过环向、纵向盲管汇集后经边墙泄水孔引入横向排水管与中心矩形水沟连通，将洞内水通过中心侧沟，侧沟通过直径100mmPVC水沟纵向坡度与线路坡度设置为一横向排水管纵向间距矩形盖板沟排至洞外，30m，致。

的双壁打孔波纹管，）拱墙环向、墙角纵向分别设置（4φ50透水软管和φ100盲管分段各自独立直接引入侧沟，纵环向盲管按照每板二衬单独排水原则设立，富水泄水孔个直50mmPV 道纵向盲管道环向盲管般地段每板二衬段，须在仰拱下凿槽增设环向盲管，设在每板仰拱中间位置，出水口高度与纵向管一致（深）水沟60*100c）隧道中心设、防排水施工方2.1排水盲管施纵向盲管管顶位24c纵向施工缝位于设计轨面线以（水沟电缆槽盖板底环向盲管和泄水孔与纵向盲管在同一水平面30c（施工缝6c 设计轨面线以下纵环向盲管和泄水孔坡度不小于2%。

如图2-1。

纵向止水带水沟电缆槽顶面06纵向施工缝003设计轨面线＞02%4纵向盲管8052填充顶面图2-1 纵向施工缝和泄水孔标高示意图根据每板衬砌独立排水的原则，每板衬砌设2条环向盲管、每侧设2条纵向盲管和2个泄水孔，其中环向盲管距离环向施工缝50cm，纵向盲管出水口距离环向盲管出水口20cm。

隧道防排水施工技术交底1、编制依据（1）《铁路隧道工程施工技术指南》（TZ204-2008）。

（2）《铁路隧道工程施工质量验收标准》（TB10417-2003)。

（2）《新建铁路黔江至张家界至常德线施工图隧道防排水及耐久性参考图》（黔张常施隧参210）。

2、适用范围适用于黔张常铁路隧道防排水。

3、作业准备（1）熟读设计图纸、规范和技术标准，对加工及施工人员进行技术交底。

（2）所有隧道使用的防水材料应有产品合格证书和性能检测报告，材料的品种、规格、性能应符合现行国家产品标准和设计要求。

不合格产品不得在工程中使用。

4、材料要求隧道二次衬砌防排水作业，包括纵环向排盲管、防水板、土工布、纵环向止水带安装作业等。

隧道拱墙防水层背后设置环向和纵向盲管。

纵向φ100HDPE打孔波纹管、环向φ50HDPE 打孔波纹管应具有一定的弹性，透水性好，能承受不小于0.5MPa的压力，并不易锈蚀。

全隧拱墙衬砌与初期支护间设置防水板与无纺布，防水板选用高分子防水材料，幅度2～4m，厚度不小于1.5mm，土工布重量不小于350 g/m2。

为提高结构自防水能力，要求隧道模筑砼及钢筋砼抗渗等级一般地段不小于P8，地下水发育、有侵蚀性地下水段不小于P10。

正洞纵向施工缝采用中埋式钢板止水带，规格型号为S－J－Z－4000×400×3mm；正洞环向施工缝处采用中埋钢边橡胶止水带，规格型号为S-G-Z-350*8mm；环向变形缝处采用中埋钢边橡胶止水带，规格型号为B-G-Z-350*8mm；正洞纵向施工缝、环向施工缝、变形缝与喷射砼紧贴处采用EVA背贴式止水带，规格型号为S-P-T-400*8*40mm。

5、主要防排水设计5.1 隧道防排水施工原则1) 隧道防排水遵循“防、排、截、堵结合，因地制宜，综合治理”的原则，采取切实可靠的施工措施，达到防水可靠、排水通畅、经济合理的目的。

2) 隧道防排水应充分利用混凝土自防水能力，隧道混凝土结构抗渗登记不得低于P6，设计采用防水混凝土时，其抗渗登记不得低于P8。

隧道防排水施工技术交底1.适用范围适用于XXX隧道、XX隧道二次衬砌防排水作业，包括防水板、纵环向排水盲管及止水带和止水条的安装作业等。

2.作业准备2.1施工机械进场到位、人员配置满足施工需要。

2.2对混凝土原材料进行试验检测，所有材料试验检测均满足设计、规范要求。

2.3组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

3.施工工艺及技术要求3.1 隧道防水设计隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。

隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水，表面无湿渍。

隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。

隧道二次衬砌混凝土采用防水混凝土，其抗渗等级不低于P8；初期支护和二次衬砌间拱墙背后设防水板加土工布，防水板厚1.5mm的EVA，土工布为350g/㎡，土工布采用射钉固定在初支表面，防水板采用无钉铺设工艺，铺设基层平整度不应大于1/10（凹槽深度与宽度之比）。

拱部、边墙环向施工缝设置中埋橡胶止水带加背贴止水带，仰拱环向施工缝设置橡胶止水带加止水条，边墙纵向施工缝设置设置钢板止水带加止水条。

隧道洞身应尽量少设变形缝，但在地质变化较大或明暗挖分界处应设变形缝，宽度为20mm。

变形缝处设置缓膨型遇水橡胶止水带加背贴式止水带。

拱墙变形缝处衬砌内缘3cm范围内以聚硫密封胶封堵，以外2cm范围内设置U型镀锌钢板接水盒，其余空隙采用填缝料填塞密实。

隧道洞内拱顶背后埋设注浆管，压注水泥砂浆填充空隙，保证初支与二衬密贴，不形成水囊。

3.2隧道排水设计隧道衬砌防水板背后环向设置φ50单壁打孔波纹管排水盲沟，其间距视地下水发育情况而定，一般地段8m设一环；边墙拱脚设φ110的纵向双壁打孔波纹管贯通隧道，并将环向盲管与纵向盲管相连，通过横向排水管排入隧道侧沟内。

一、交底对象本次交底对象为隧道施工全体人员，包括施工管理人员、技术人员、施工人员等。

二、交底目的为确保隧道施工过程中防排水安全，提高施工人员的安全意识，预防和减少安全事故的发生，特进行本次防排水安全技术交底。

三、交底内容1. 防排水原则及目标（1）隧道防排水应遵循“以防为主、刚柔结合、综合治理”的原则。

（2）确保隧道结构不受水侵害，提高隧道使用寿命。

（3）确保隧道施工安全，降低施工风险。

2. 防排水施工技术要求（1）防水层施工：防水层应选用符合国家标准、性能优良的材料，施工过程中严格遵循施工工艺要求，确保防水层施工质量。

（2）排水系统施工：排水系统应包括排水沟、排水管、集水井等，施工过程中应确保排水系统畅通，防止积水。

（3）施工缝处理：施工缝处理应选用合适的防水材料，确保施工缝处防水性能。

3. 安全技术要求（1）施工人员应严格遵守国家有关安全生产法律法规，提高安全意识。

（2）施工前应进行安全教育培训，确保施工人员掌握防排水安全操作技能。

（3）施工现场应设置安全警示标志，确保施工人员安全通行。

（4）施工现场应配备必要的安全防护设施，如安全帽、安全带、防滑鞋等。

（5）施工过程中，施工人员应严格遵守操作规程，防止因操作不当导致安全事故的发生。

4. 防排水施工注意事项（1）施工前应充分了解隧道地质条件，针对不同地质情况采取相应的防排水措施。

（2）施工过程中，应密切关注防水层、排水系统等部位的质量，发现问题及时处理。

（3）施工过程中，应加强对施工人员的现场监督，确保施工安全。

（4）施工结束后，应对防排水系统进行检查，确保其正常运行。

四、交底要求1. 施工单位应组织相关人员认真学习本次交底内容，确保施工人员全面掌握防排水安全技术。

2. 施工单位应将本次交底内容纳入施工安全管理，定期进行复查和考核。

3. 施工人员应严格遵守安全技术交底要求，提高自身安全意识，确保施工安全。

五、交底时间本次安全技术交底时间为：____年____月____日。

XX集团公司山西中南部铁路通道工程XX标段项目部四分部隧道防排水施工安全技术交底编制：审核：批准：中国XX集团公司股份有限公司2011年6月6日隧道洞身防排水工程主要包括环纵向排水盲管安装、挂土工布、防水板安装、止水带、止水条安装。

一、纵、环向排水盲管安装纵、环向排水盲管使用射钉枪时禁止枪口对人，防止走火伤人；使用铁锺锚固前应检查锤把子是否有松动，防止在使用过程中脱落伤人；盲管固定点扎丝绑扎丝头不易过长，防止损伤防水板、土工布。

安装环向排水盲管超过2m，如拱墙（高处作业时）及拱顶时，作业人员应以正确的姿势站立在平稳、牢固的脚手架或台车上，克服麻痹思想，必须佩带安全带，防止发生人员坠落事故；在安装环向排水盲管须从一侧向另一侧密贴固定悬挂锚钉上，锚钉锚于喷射混凝土表面要牢固，防止环向排水盲管掉下砸伤人。

二、透水管透水管与纵、环向盲管连接处用无纺布包裹必须紧密，固定牢固防止移位；透水管出口侧（贴紧模板处）应采用编织袋、棉纱、防水布等进行封堵密实，防止水泥砂浆进行堵塞透水管、盲管；并在模板内侧用油漆做明显标记，防止移位时对透水管口查找。

用钢筋加固透水管时注意安全用电，在使用电焊机前应检查线路是否正常、有无破损、接地是否规范，操作人员必须持证上岗、着劳保着装、配带防护用具，严格按照操作规程进行操作，防止触电伤人。

在焊接加固过程中对透水管应进行必要的防护，防止在施工过程烫伤透水管。

四、防水板铺设(一）防水板铺设过程中一般注意事项：1、防水板施工中应对火源及可燃物进行严格管理，火源和可燃物要分开，防水材料严禁在隧道内存放，更不能作为堆放场地。

2、铺设防水板施工作业范围应禁止吸烟并设有标志，防水板台车应配置灭火器，并明确防火责任人。

3、在铺设防水板缓冲层（土工布）前应检查材质是否合格、是否久挖，清理外露钢筋头，尖锐角等；防止在铺设时划伤防水板、土工布。

4、防水板的焊接应采用双面焊、以调温、调速热楔式自动爬行式热合机热熔焊接；焊接时注意温度和速度的控制防止烫伤。
