CAN总线节点软件的设计与实现的开题报告一、选题背景CAN总线作为一种现代通信技术已经得到很广泛的应用，尤其在汽车电子、机械自动化等领域中。
CAN总线节点软件设计是CAN总线应用的基础，其主要任务是实现CAN网络中节点的数据收发以及处理，控制节点的状态机状态转换，实现数据信号的解析和封装等关键功能。
本次选题的背景是本人目前所在的公司正在开展CAN总线应用方面的业务拓展，并需开发针对不同应用场景的CAN总线节点软件。
因此，设计与实现一款通用可靠的CAN总线节点软件具有重要的现实意义和实践价值。
二、研究目的和意义CAN总线节点软件是CAN网络应用中的关键部分，研究其设计与实现具有下列目的和意义：1. 提升CAN总线应用的可靠性和稳定性CAN总线应用涉及到的设备种类繁多，节点布局分散，通常需要长时间持续运行，因此，CAN节点软件需具有高可靠性和稳定性，避免因软件问题导致系统中断或出错，从而造成严重的后果。
2. 提高CAN总线应用的通用性和灵活性CAN总线应用与行业领域相关度高，节点的属性和应用场景多种多样，因此开发一款具有通用适用性的CAN总线软件非常重要，可减少时间成本和开发难度，并提高软件的灵活性与可定制性。
3. 探究CAN总线节点软件的设计与实现方法CAN总线节点软件运行稳定可靠的关键在于其设计与实现，探究其中的技术路线和方法，能够充分挖掘CAN总线应用的潜力，为后来的CAN应用开发提供借鉴和优化，同时拓展和深化本人在CAN总线技术方面的理论和技术水平。
三、拟解决的问题CAN总线节点软件在实施过程中，通常会遇到以下问题：1. CAN数据的收发过程中容易发生数据丢失或者数据冲突的情况，造成数据传输失效或者底层硬件工作异常。
2. 状态机设计困难，难以实现各个节点之间状态的转换，而状态的转换对于整个系统的稳定性起着至关重要的作用。
3. CAN数据帧的解析封装过程比较复杂，因为CAN数据帧包含了多个不同的字段，而这些字段的解析需要考虑到底层硬件的特性和约束。

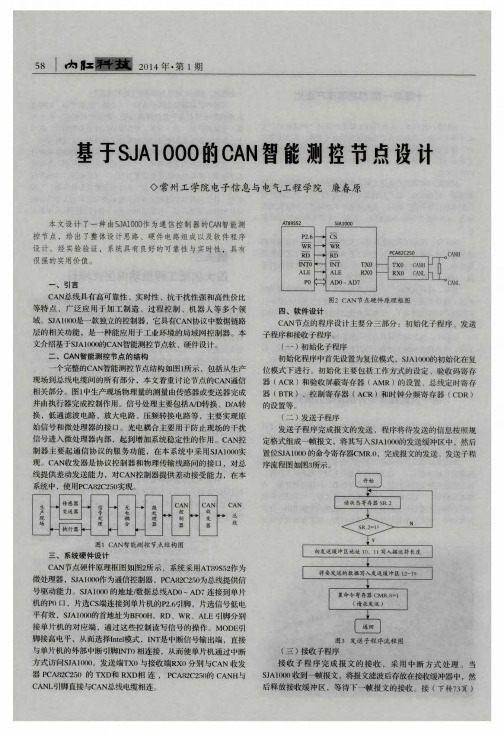

手把手教你设计CAN总线系列讲座(2)—CAN总线智能节点的设计在远程测控系统中，都要通过传感器或其他测量装置获取环境或相关的输入参数，传送到处理器，经过一定的算法，做出相应的控制决策，启动执行机构对系统进行控制，基于CAN总线的测控系统将单个测控设备变成网络节点，将控制系统中所需的基本控制、运行参数修改、报警、显示和监控等功能分散到各个远程节点中。
因此总线上的节点应该具有总线通信功能和测控功能，这必然离不开微处理器。
我们把具有这类功能的节点叫智能节点。
1 CAN网络节点结构和SJA1000的应用结构图一般把每个CAN模块分成不同的功能块。
这里以分布式恒温控制节点构成的CAN图1 CAN总线控制网络结构图控制网络为例（如图1所示），分析一下基于CAN总线的分布式网络节点的结构。
CAN节点由微处理器、CAN控制器SJA1000、光耦6N137模块和CAN驱动器82C50构成。
CAN控制器SJA1000执行在CAN规范里规定的完整的CAN协议，用于报文的缓冲和验收过滤，负责与微控制器进行状态、控制和命令等信息交换；在SJA1000下层是CAN收发器PCA82C50，它为CAN控制器和总线接口，它控制从CAN控制器到总线物理层或相反的逻辑电平信号，提供对总线的差动发送和对CAN控制器的差动接收功能。
光耦6N137起隔离作用。
图2 SJA1000的结构图所有这些CAN模块都由微处理器控制，它负责执行应用的功能，负责控制执行器（比如加热设备）、读传感器（比如温度）和处理人机接口。
如图2是SJA1000的应用结构图。
在CAN规范里，CAN核心模块控制CAN帧的发送和接收。
接口管理逻辑负责连接外部微处理器，该控制器可以是单片机、DSP或其他器件。
经过SJA1000复用的地址/数据总线访问寄存器和控制读写选通信号。
SJA1000的发送缓冲器能够存储一个完整的报文（扩展的或标准的）。
当微处理器初始化发送接口管理逻辑，CAN核心模块就会从发送缓冲器读CAN报文。
