GSM信令流程总结
呼叫建立阶段的信令流程如下：
1.扫描和选择基站：移动台扫描周围的基站，并选择最强信号的基站
进行连接。

2.建立无线连接：移动台发送连接请求给所选择的基站。

基站收到请
求后，发送连接确认给移动台。

3.注册移动台：移动台通过发送注册请求将自己的位置信息注册到网
络中。

基站收到请求后，发送注册确认给移动台。

4.寻呼移动台：当有呼叫或短信发送给移动台时，网络会发送寻呼请
求给所在区域的基站。

基站通过广播方式将寻呼请求发送给所有的移动台。

5.移动台响应：移动台收到寻呼请求后，发送响应给所在区域的基站。

基站收到响应后，向核心网发送移动台的位置信息。

6.路径设置：核心网根据移动台的位置信息确定路由和传输路径，以
确保呼叫可以正确连接。

呼叫释放阶段的信令流程如下：
1.完成通话：通话结束后，通信控制器向基站发送释放请求。

2.呼叫释放确认：基站收到释放请求后，向核心网发送释放确认。

3.核心网清除连接：核心网收到释放确认后，清除与移动台的连接，
并从网络中删除移动台的位置信息。

4.发送呼叫释放消息：基站向移动台发送呼叫释放消息。

5.移动台响应：移动台收到呼叫释放消息后，确认释放，并将自己恢复到空闲状态。

在整个信令流程中，GSM使用了多种信令协议和消息来实现不同的功能。

例如，移动台和基站之间使用的信令协议是GSM-MAP（Mobile Application Part），它用于处理移动台的位置注册和寻呼等功能。

通信控制器和核心网之间使用的协议是SS7（Signaling System No.7），它用于处理呼叫建立和释放的信令交换。

总结起来，GSM信令流程是一个复杂的过程，涉及到移动台和基站、基站和核心网之间的信令交换。

通过这个信令流程，GSM实现了移动通信网络中的呼叫建立和释放等功能，确保通信连接的可靠性和稳定性。

合集下载

一次完整GSM主被叫通话的信令流程

一次完整GSM主被叫通话的信令流程

一次完整GSM主被叫通话的信令流程1.一次完整主叫通话的信令流程Mobile Station NetworkSystem information type 1Channel RequestImmediate AssignmentCM Service RequestClassmark Change控制参数更改CM Service AcceptAuthentication Request鉴别请示Authentication ResponseCiphering Mode Command 计算类型命令Ciphering Mode CompleteSetupCall ProceedingAssignment CommandAssignment CompleteAlerting 发信号ConnectConnect acknowledge 确认DisconnectReleaseRelease CompleteChannel Release2 需要注意的几点信令（1）在被叫时的Paging Request 与Idle时的Paging Request 的区别在于前者在寻呼时包含有TMSI（临时用户识别码），如果为主叫起呼，则从Channel Request信令开始计算（2）Ciphering Mode 为加密模式（3）在Setup之后若手机为主叫则是Call Proceeding,手机为被叫则是Call Confirmed(证实)。

一次完整被叫通话的信令流程MobileStation NetworkPaging RequestChannel RequestImmediate AssignmentPaging ResponseClassmark ChangeAuthentication RequestAuthentication ResponseCiphering Mode CommandCiphering Mode CompleteSetupCall ConfirmedAssignment CommandAssignment CompleteAlertingConnectConnect acknowledgeDisconnectReleaseRelease CompleteChannel Release2 需要注意的几点信令（1）在被叫时的Paging Request 与Idle时的Paging Request 的区别在于前者在寻呼时包含有TMSI。

GSM信令流程

GSM信令流程

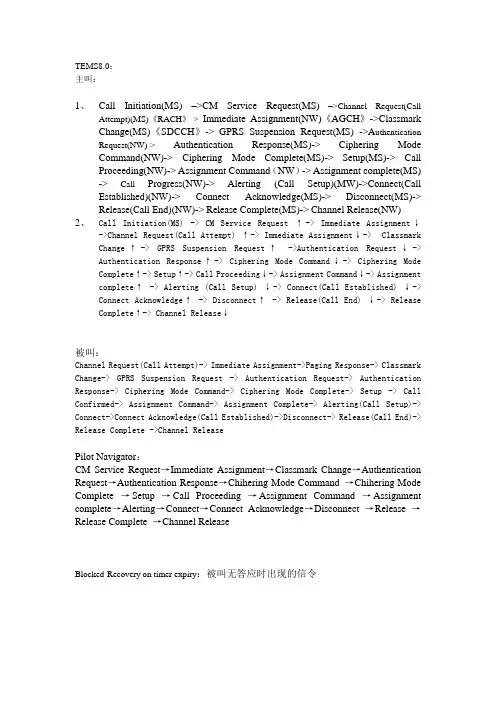

TEMS8.0：主叫：1、Call Initiation(MS) –>CM Service Request(MS)–>Channel Request(CallAttempt)(MS)《RACH》->Immediate Assignment(NW)《AGCH》->Classmark Change(MS)《SDCCH》->GPRS Suspension Request(MS) ->A uthentication Request(NW)-> Authentication Response(MS)->Ciphering Mode Command(NW)-> Ciphering Mode Complete(MS)->Setup(MS)->Call Proceeding(NW)->Assignment Command（NW）->Assignment complete(MS) ->Call Progress(NW)->Alerting (Call Setup)(MW)->Connect(Call Established)(NW)->Connect Acknowledge(MS)->Disconnect(MS)-> Release(Call End)(NW)->Release Complete(MS)->Channel Release(NW)2、Call Initiation(MS) -> CM Service Request ↑-> Immediate Assignment↓->Channel Request(Call Attempt) ↑-> Immediate Assignment↓-> Classmark Change↑-> GPRS Suspension Request↑->Authentication Request↓-> Authentication Response↑-> Ciphering Mode Command↓-> Ciphering Mode Complete↑-> Setup↑-> Call Proceeding↓-> Assignment Command↓-> Assignment complete↑ -> Alerting (Call Setup) ↓-> Connect(Call Established) ↓-> Connect Acknowledge↑ -> Disconnect↑ -> Release(Call End) ↓-> Release Complete↑-> Channel Release↓被叫：Channel Request(Call Attempt)-> Immediate Assignment->Paging Response-> Classmark Change-> GPRS Suspension Request -> Authentication Request-> Authentication Response-> Ciphering Mode Command-> Ciphering Mode Complete-> Setup -> Call Confirmed-> Assignment Command-> Assignment Complete-> Alerting(Call Setup)-> Connect->Connect Acknowledge(Call Established)->Disconnect-> Release(Call End)-> Release Complete ->Channel ReleasePilot Navigator：CM Service Request→Immediate Assignment→Classmark Change→Authentication Request→Authentication Response→Chihering Mode Command →Chihering Mode Complete →Setup →Call Proceeding →Assignment Command →Assignment complete→Alerting→Connect→Connect Acknowledge→Disconnect →Release →Release Complete →Channel ReleaseBlocked-Recovery on timer expiry：被叫无答应时出现的信令在红颜色信令之后，未出现SDCCH—DL：CONNECT而出现blocked call 未接通主叫手机在channal request （试呼）之后，如果缺少connect或者connect acknowledge，我们都视为block call，如果某小区SDCCH拥塞，那么我们从测试现象上应该看到一次channal request之后直接转为空闲模式；如果某小区TCH拥塞，那么在Call proceeding之后手机将转为空闲模式。

超详细GSM信令流程

超详细GSM信令流程

GSM信令流程
内容摘要
• GSM主叫信令流程 • GSM被叫信令流程 • GSM切换信令流程 • 系统消息及参数分析 • 案例分析
移动主叫流程一
移动主叫流程二
移动主叫流程三
1.Channel Request 信道要求
• MS通过动态地在RACH信道上发送一个随机接入脉冲 向一个BTS申请一条信道。在信道请求消息中包括了 建立的原因，这个原因可能是“寻呼响应”、“紧急 呼叫”、“移动主叫”、“短消息业务”或“其他”， 比如“位置更新”。此外，这条消息还包括随机参数， MS随机的选5个比特作为随机参数。这些参数的作用 是：当两个移动台同时接入网络时，网络能运用这些 参数来区分这些移动台。
Originating speech call from dual-rate MS when TCH/H is sufficient and supported by the MS for speech calls and the network sets NECI bit to 1
Answer to paging
2.Channel Required 信道请求
• BTS向BSC发一条申请信道消息。通过这条消息， BTS进一步向BSC传递由移动台发起的信道请求。信 道请求消息中除了包含信道要求消息中的一些消息外， 还包括由BTS加入的一些重要的附加消息和TA。
3.Chanel Activation Ack 信道激活证实
• 这是对信道激活消息的应答。当基站收发信台收到这 条消息后，它开始在SACCH信道发送和接受消息。
5.Immediate Assignment Command 立即指配命令
• 基站控制器告诉基站收发信台关于被使用的SDCCH信 道。
GSM信令流程(中文)

GSM信令流程(中文)


BSC 信道激活(TCH+SACCH) 指配请求
MSC
指配完成
研究开发部
上海大唐移动通信设备有限公司
主 叫 流 程 之 三
拆线完成 UA RF 信道释放 RF 释放确认 信道释放 去活 SACCH 释放指示 清除完成
MS BTS BSC MSC
拆线 释放 释放完成 清除命令
研究开发部
上海大唐移动通信设备有限公司
• Mobile Identity
研究开发部
上海大唐移动通信设备有限公司
鉴权请求(Authentication request)
• • Ciphering key sequence number Authentication parameter RAND
鉴权响应(Authentication response)
上海大唐移动通信设备有限公司
被 叫 流 程 之 三
拆线完成 UA RF 信道释放 RF 释放确认 信道释放 去活 SACCH 释放指示 清除完成
MS BTS BSC MSC
拆线 释放 释放完成 清除命令
研究开发部
上海大唐移动通信设备有限公司
位 置 更 新 流 程 之 一
MS 信道请求
BTS 信道要求 信道激活 信道激活确认 立即指配 SABM(位置更新请求) UA(位置更新确认) 鉴权请求 鉴权响应 加密模式命令 加密模式完成 位置更新允许 TMSI 重分配完成 加密命令 立即指配命令 建立指示
上海大唐移动通信设备有限公司

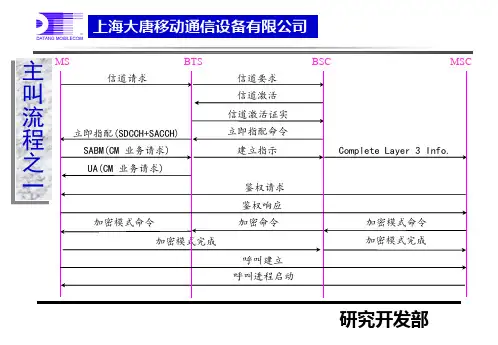

主 叫 流 程 之 一
