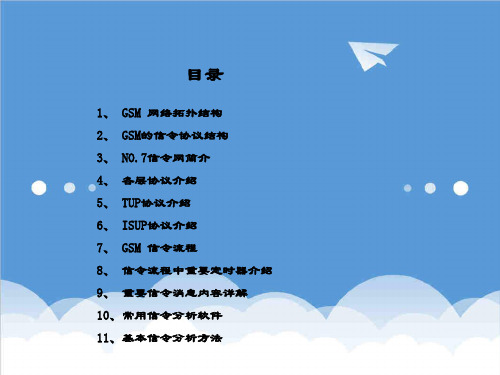

1、GSM网络拓扑结构
2、GSM齢信令协议ftrt®
3、NO. 7信令网简介
4、各层协议介绍
6、TUP协议介绍
6、JSUP协议介绍
7、GSM信令流複
8、信令流程中H 妥定时暮介紹
9、・?*信令消电内容详解
10、常用信令分析软件
11、基本信令分析方法
1、GSM网络拓扑结构
TMSC1
UM
口
AMSC功能与作用
为其服务区内的移动用户提供交换和信令功能
0呼叫处理
•呼叫建立、连接与清除
•切换过程
•移动性管理
位置更新过程
归用户身份识别
移动设备识别
操作与维护
•数据库管理
•测量
•人机接口（MMI）0网间互通
计费
AHLR功能与作用
0 HLR:Home Location Register
0 用户识别号（IMSI,MSISDN） U :
0当前用户的VLR （当前位置）HLR 0业务能力、业务限制信息
0用户申请的补充业务
AVLR功能与作用
0补充业务信息（例：当前转移的电话号码）0 用户状态（registered/deregistered）
0移动用户漫游号（MSRN）传递
AVLR功能与作用
0 VLR:Visitor Location Register
0移动台状态
0部分补充业务数据
0移动站的位置登记(LAI)
0临时移动用户识别号(TMSI)管理
a MSRN管理
VLR
AAUC功能与作用
/。

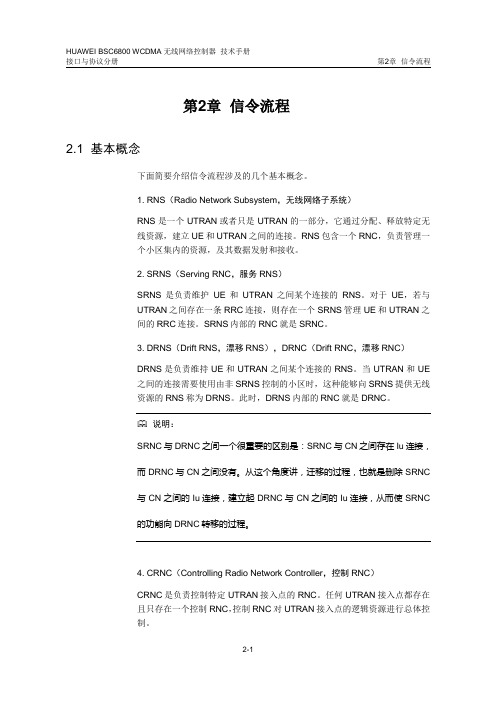

第2章信令流程2.1 基本概念下面简要介绍信令流程涉及的几个基本概念。
1. RNS（Radio Network Subsystem，无线网络子系统）RNS是一个UTRAN或者只是UTRAN的一部分，它通过分配、释放特定无线资源，建立UE和UTRAN之间的连接。
RNS包含一个RNC，负责管理一个小区集内的资源，及其数据发射和接收。
2. SRNS（Serving RNC，服务RNS）SRNS是负责维护UE和UTRAN之间某个连接的RNS。
对于UE，若与UTRAN之间存在一条RRC连接，则存在一个SRNS管理UE和UTRAN之间的RRC连接。
SRNS内部的RNC就是SRNC。
3. DRNS（Drift RNS，漂移RNS），DRNC（Drift RNC，漂移RNC）DRNS是负责维持UE和UTRAN之间某个连接的RNS。
当UTRAN和UE之间的连接需要使用由非SRNS控制的小区时，这种能够向SRNS提供无线资源的RNS称为DRNS。
此时，DRNS内部的RNC就是DRNC。
说明：SRNC与DRNC之间一个很重要的区别是：SRNC与CN之间存在Iu连接，而DRNC与CN之间没有。
从这个角度讲，迁移的过程，也就是删除SRNC与CN之间的Iu连接，建立起DRNC与CN之间的Iu连接，从而使SRNC的功能向DRNC转移的过程。
4. CRNC（Controlling Radio Network Controller，控制RNC）CRNC是负责控制特定UTRAN接入点的RNC。
任何UTRAN接入点都存在且只存在一个控制RNC，控制RNC对UTRAN接入点的逻辑资源进行总体控制。
5. RNTI（Radio Network Temporary Identifier，无线网络临时标识）当存在RRC连接时，用RNTI标识UE。
例如，MAC协议在公共传输信道（RACH, FACH, PCH）上采用RNTI来标识UE。
有以下几种RNTI：●小区无线网络临时标识（C-RNTI），用于在小区内唯一标识有RRC信令连接的UE。
信令流程（图+介绍）GSM 信令流程（菜鸟多看看，不要到处跑）GSM 系统使用类似OSI 协议模型的简化协议，包括物理层（L1）、数据链路层（L2）和应用层（L3）。
L1是协议模型最底层，提供物理媒介传输比特流所需的全部功能。
L2保证正确传递消息及识别单个呼叫。
在GSM 系统中，无线接口（Um ）上的L1和L2分别是TDMA 帧和LAPDm 协议。
在网络侧，Abis 接口和A 接口使用的L1均为E1传输方式，L2分别为LAPD 和MTP 协议。
在Um 接口，MS 每次呼叫时都有一个L1和L2层的建立过程，在此基础上再与网络侧建立L3上的通信。
在网络侧（A 和Abis 接口），其L1和L2（SCCP 除外）始终处于连接状态。
L3层的通信消息按阶段和功能的不同，分为无线资源管理（RR ）、G C H )C C H )H )移动性管理（MM）和呼叫控制（CC）三部分。
1、建立RR连接RR的功能包括物理信道管理和逻辑信道的数据链路层连接等。
在任何情况下，MS向系统发出的第一条消息都是CH－REQ（信道请求），要求系统提供一条通信信道，所提供的信道类型则由网络决定。
CH－REQ有两个参数：建立原因和随机参考值（RAND）。
建立原因是指MS发起这次请求的原因，本例的原因是MS发起呼叫，其它原因有紧急呼叫、呼叫重建和寻呼响应等。
RAND是由MS确定的一个随机值，使网络能区别不同MS所发起的请求。
RAND有5位，最多可同时区分32个MS，但不保证两个同时发起呼叫的MS的RAND值一定不同。
要进一步区别同时发起请求的MS，还要根据Um 接口上的应答消息。
CH－REQ消息在BSS内部进行处理。
BSC收到这一请求后，根据对现有系统中无线资源的判断，分配一条信道供MS使用。
该信道是否能正常使用，还需BTS作应答证实，Abis接口上的一对应答消息CHACT（信道激活）和CHACK（信道激活证实）完成这一功能。
CHACT指明激活信道工作所需的全部属性，包括信道类型、工作模式、物理特性和时间提前量等。
信令流程讲义范文信令流程是在通信系统中用于实现信令交换和控制的一系列过程和协议。
它涉及到发送和接收传递控制信息，以确保通信系统中的设备和网络能够正常运行。
一、信令流程概述在通信系统中，信令流程主要用于支持呼叫建立、终止和管理，以及在通话过程中提供设备和网络的控制。
它是在用户数据传输之外进行的信息交换，用于确保通信设备和网络之间的协调和合作。
信令流程一般由以下几个步骤组成：呼叫建立、信道分配、呼叫控制和释放。
1.呼叫建立：呼叫建立是指在两个通信设备之间建立通话连接的过程。
当一个用户希望与另一个用户通话时，首先需要通过呼叫建立信令来告知网络，网络会分配合适的资源并建立通信链路。
2.信道分配：信道分配是指网络为建立呼叫所分配的信道或频谱资源。
在呼叫建立过程中，网络会根据需要为通话双方分配合适的通信信道，以确保通信质量和资源利用效率。
3. 呼叫控制：呼叫控制是在通话过程中对呼叫进行管理和控制的过程。
它包括通话管理、增加或删除参与者、调整信道等控制功能。
呼叫控制信令可以通过呼叫控制协议实现，如SS7（Signaling System No. 7）。
4.释放：释放是指终止通话并释放通信资源的过程。
当通话结束或用户主动挂断时，会发送释放信令告知网络释放通话资源。
二、信令流程详解1.呼叫建立的信令流程：（1）用户A拨号，向接入网关发送呼叫请求。
（2）接入网关接收到呼叫请求后，通过信令传送网络将呼叫请求传递给信令交换机。
（3）信令交换机验证呼叫请求并根据需要向目标用户分配资源。
（4）信令交换机通过信令传送网络将呼叫请求传递给目标用户所在的接入网关。
（5）目标用户接收到呼叫请求后，可以选择接听或拒绝呼叫。
（6）接收到接听信号后，信令交换机将建立连接的信令传递回源用户所在的接入网关。
（7）接入网关收到建立连接的信令后，建立通话连接并通知源用户。
2.信道分配的信令流程：（1）用户A发起信道分配请求。
（2）信令交换机根据用户的请求和网络的资源情况，为用户分配通信信道。
