流程管理-信令流程讲义1 精品
- 格式:ppt
- 大小:2.01 MB
- 文档页数:121
1、GSM网络拓扑结构
2、GSM齢信令协议ftrt®
3、NO. 7信令网简介
4、各层协议介绍
6、TUP协议介绍
6、JSUP协议介绍
7、GSM信令流複
8、信令流程中H 妥定时暮介紹
9、・?*信令消电内容详解
10、常用信令分析软件
11、基本信令分析方法
1、GSM网络拓扑结构
TMSC1
UM
口
AMSC功能与作用
为其服务区内的移动用户提供交换和信令功能
0呼叫处理
•呼叫建立、连接与清除
•切换过程
•移动性管理
位置更新过程
归用户身份识别
移动设备识别
操作与维护
•数据库管理
•测量
•人机接口(MMI)0网间互通
计费
AHLR功能与作用
0 HLR:Home Location Register
0 用户识别号(IMSI,MSISDN) U :
0当前用户的VLR (当前位置)HLR 0业务能力、业务限制信息
0用户申请的补充业务
AVLR功能与作用
0补充业务信息(例:当前转移的电话号码)0 用户状态(registered/deregistered)
0移动用户漫游号(MSRN)传递
AVLR功能与作用
0 VLR:Visitor Location Register
0移动台状态
0部分补充业务数据
0移动站的位置登记(LAI)
0临时移动用户识别号(TMSI)管理
a MSRN管理
VLR
AAUC功能与作用
/。
信令流程讲义范文信令流程是在通信系统中用于实现信令交换和控制的一系列过程和协议。
它涉及到发送和接收传递控制信息,以确保通信系统中的设备和网络能够正常运行。
一、信令流程概述在通信系统中,信令流程主要用于支持呼叫建立、终止和管理,以及在通话过程中提供设备和网络的控制。
它是在用户数据传输之外进行的信息交换,用于确保通信设备和网络之间的协调和合作。
信令流程一般由以下几个步骤组成:呼叫建立、信道分配、呼叫控制和释放。
1.呼叫建立:呼叫建立是指在两个通信设备之间建立通话连接的过程。
当一个用户希望与另一个用户通话时,首先需要通过呼叫建立信令来告知网络,网络会分配合适的资源并建立通信链路。
2.信道分配:信道分配是指网络为建立呼叫所分配的信道或频谱资源。
在呼叫建立过程中,网络会根据需要为通话双方分配合适的通信信道,以确保通信质量和资源利用效率。
3. 呼叫控制:呼叫控制是在通话过程中对呼叫进行管理和控制的过程。
它包括通话管理、增加或删除参与者、调整信道等控制功能。
呼叫控制信令可以通过呼叫控制协议实现,如SS7(Signaling System No. 7)。
4.释放:释放是指终止通话并释放通信资源的过程。
当通话结束或用户主动挂断时,会发送释放信令告知网络释放通话资源。
二、信令流程详解1.呼叫建立的信令流程:(1)用户A拨号,向接入网关发送呼叫请求。
(2)接入网关接收到呼叫请求后,通过信令传送网络将呼叫请求传递给信令交换机。
(3)信令交换机验证呼叫请求并根据需要向目标用户分配资源。
(4)信令交换机通过信令传送网络将呼叫请求传递给目标用户所在的接入网关。
(5)目标用户接收到呼叫请求后,可以选择接听或拒绝呼叫。
(6)接收到接听信号后,信令交换机将建立连接的信令传递回源用户所在的接入网关。
(7)接入网关收到建立连接的信令后,建立通话连接并通知源用户。
2.信道分配的信令流程:(1)用户A发起信道分配请求。
(2)信令交换机根据用户的请求和网络的资源情况,为用户分配通信信道。

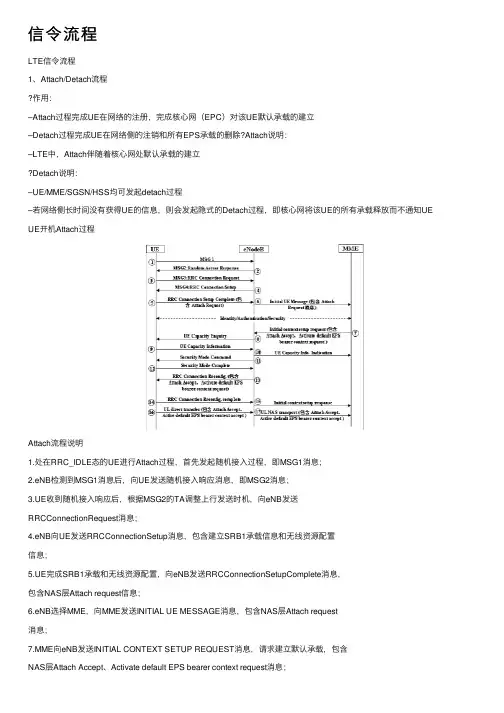

信令流程LTE信令流程1、Attach/Detach流程作⽤:–Attach过程完成UE在⽹络的注册,完成核⼼⽹(EPC)对该UE默认承载的建⽴–Detach过程完成UE在⽹络侧的注销和所有EPS承载的删除?Attach说明:–LTE中,Attach伴随着核⼼⽹处默认承载的建⽴Detach说明:–UE/MME/SGSN/HSS均可发起detach过程–若⽹络侧长时间没有获得UE的信息,则会发起隐式的Detach过程,即核⼼⽹将该UE的所有承载释放⽽不通知UE UE开机Attach过程Attach流程说明1.处在RRC_IDLE态的UE进⾏Attach过程,⾸先发起随机接⼊过程,即MSG1消息;2.eNB检测到MSG1消息后,向UE发送随机接⼊响应消息,即MSG2消息;3.UE收到随机接⼊响应后,根据MSG2的TA调整上⾏发送时机,向eNB发送RRCConnectionRequest消息;4.eNB向UE发送RRCConnectionSetup消息,包含建⽴SRB1承载信息和⽆线资源配置信息;5.UE完成SRB1承载和⽆线资源配置,向eNB发送RRCConnectionSetupComplete消息,包含NAS层Attach request信息;6.eNB选择MME,向MME发送INITIAL UE MESSAGE消息,包含NAS层Attach request消息;7.MME向eNB发送INITIAL CONTEXT SETUP REQUEST消息,请求建⽴默认承载,包含NAS层Attach Accept、Activate default EPS bearer context request消息;8.eNB接收到INITIAL CONTEXT SETUP REQUEST消息,如果不包含UE能⼒信息,则eNB 向UE发送UECapabilityEnquiry消息,查询UE能⼒;9.UE向eNB发送UECapabilityInformation消息,报告UE能⼒信息;10.eNB向MME发送UE CAPABILITY INFO INDICATION消息,更新MME的UE能⼒信息;11.eNB根据INITIAL CONTEXT SETUP REQUEST消息中UE⽀持的安全信息,向UE发送SecurityModeCommand消息,进⾏安全激活;12.UE向eNB发送SecurityModeComplete消息,表⽰安全激活完成;13.eNB根据INITIAL CONTEXT SETUP REQUEST消息中的ERAB建⽴信息,向UE发送RRCConnectionReconfiguration消息进⾏UE资源重配,包括重配SRB1和⽆线资源配置,建⽴SRB2、DRB(包括默认承载)等;14.UE向eNB发送RRCConnectionReconfigurationComplete消息,表⽰资源配置完成;15.eNB向MME发送INITIAL CONTEXT SETUP RESPONSE响应消息,表明UE上下⽂建⽴完成;16.UE向eNB发送ULInformationTransfer消息,包含NAS层Attach Complete、Activate default EPS bearer context accept消息;17.eNB向MME发送上⾏直传UPLINK NAS TRANSPORT消息,包含NAS层Attach Complete、Activate default EPS bearer context accept消息。

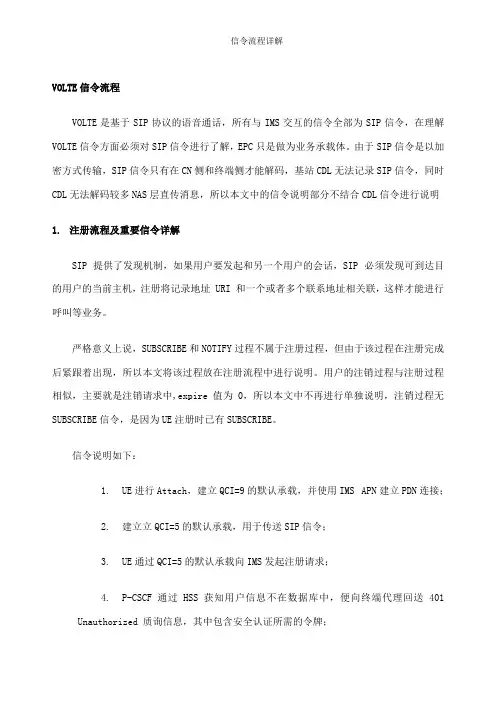

VOLTE信令流程VOLTE是基于SIP协议的语音通话,所有与IMS交互的信令全部为SIP信令,在理解VOLTE信令方面必须对SIP信令进行了解,EPC只是做为业务承载体。
由于SIP信令是以加密方式传输,SIP信令只有在CN侧和终端侧才能解码,基站CDL无法记录SIP信令,同时CDL无法解码较多NAS层直传消息,所以本文中的信令说明部分不结合CDL信令进行说明1.注册流程及重要信令详解SIP 提供了发现机制,如果用户要发起和另一个用户的会话,SIP 必须发现可到达目的用户的当前主机,注册将记录地址 URI 和一个或者多个联系地址相关联,这样才能进行呼叫等业务。
严格意义上说,SUBSCRIBE和NOTIFY过程不属于注册过程,但由于该过程在注册完成后紧跟着出现,所以本文将该过程放在注册流程中进行说明。
用户的注销过程与注册过程相似,主要就是注销请求中,expire值为0,所以本文中不再进行单独说明,注销过程无SUBSCRIBE信令,是因为UE注册时已有SUBSCRIBE。
信令说明如下:1.UE进行Attach,建立QCI=9的默认承载,并使用IMS APN建立PDN连接;2.建立立QCI=5的默认承载,用于传送SIP信令;3.UE通过QCI=5的默认承载向IMS发起注册请求;4.P-CSCF通过HSS获知用户信息不在数据库中,便向终端代理回送401Unauthorized 质询信息,其中包含安全认证所需的令牌;5.终端将用户标识和密码根据安全认证令牌加密后,再次用REGISTER消息报告给P-CSCF服务器;6.P-CSCF将REGISTER 消息中的用户信息解密,验证其合法后,IMS核心网将该用户信息登记到数据库中,并向终端返回成功响应消息200 OK;7.用户向IMS订阅注册事件包8.服务器应答订阅成功9.IMS服务器发送notify消息,由于订阅的用户已经注册,所以IMS服务器回应Notify消息中,状态为active,同时携带XML信息10.终端发送Notify 200表示接收成功注册过程测试信令载图如下:注销过程测试信令截图如下:1)Activate Default EPS Bearer Context Request(QCI=5)该信令是用于建立QCI=5的默认承载,所有SIP信令都通过QCI=5的承载传输,该信令的内容已在该信令前的RRC重配置中附带下来。
(流程管理)信令流程(寻呼短信切换)1 基本呼叫过程21.1 移动用户呼叫移动用户主叫侧完整过程(主叫释放)2 1.2 移动用户呼叫移动用户被叫侧完整过程(被叫释放)10 1.3 固定用户呼叫移动用户完整过程171.4 移动用户呼叫固定用户完整过程221.5 呼叫重建过程262 位置更新过程 272.1 第一次位置更新(TMSI再分配)272.2 VLR内部的位置更新292.3 改变VLR时的位置更新343 IMSI附着过程403.1 IMSI分离过程404 切换 444.1 小区内切换444.2 BSC内的小区间切换464.3 MSC内的BSC间切换484.4 MSC间切换504.5 强迫切换545 短消息传送过程565.1 空闲模式下MS发起的短消息传送565.2 空闲模式下MS终止的短消息传送605.3 专用模式下MS发起的短消息传送655.4 专用模式下MS终止的短消息传送676 高级语音呼叫过程 696.1 组呼的信令过程696.1.1 发起组呼的信令流程696.1.1.1 移动用户发起组呼的信令流程696.1.1.2 固定用户发起组呼的信令流程726.1.2 移动用户在主控MSC上申请上行链路的信令流程74 6.1.3 组呼挂断的信令流程766.1.3.1 主控MSC下的移动用户挂断组呼的信令流程1 76 6.1.3.2 中继MSC下的用户挂断组呼的信令流程 776.1.3.3 固定用户挂断组呼的信令流程786.2 语音广播呼叫过程796.2.1 语音广播呼叫建立信令流程796.2.2 语音广播挂断信令流程821 基本呼叫过程1.1 移动用户呼叫移动用户主叫侧完整过程(主叫释放)1移动用户呼叫移动用户主叫侧完整过程(主叫释放)流程1.Channel request :该消息在RACH上以随机模式被传送,主要应用过程有IMSI附着、短消息、补充业务管理。
当寻呼触发信道请求时,由必需的信道IE提供寻呼指示。

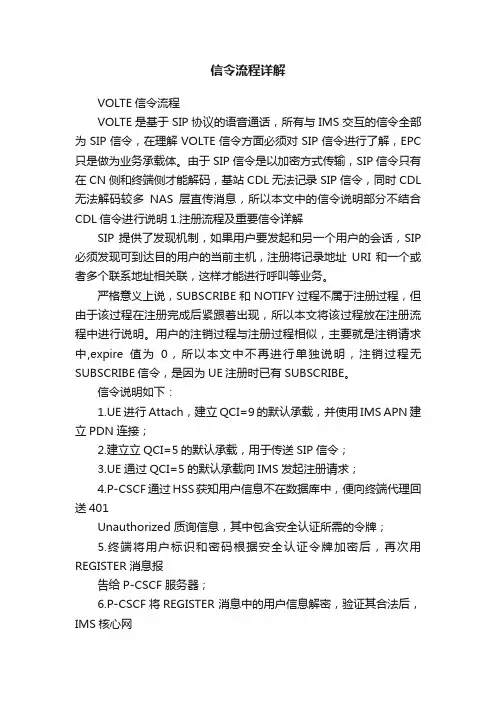

信令流程详解VOLTE信令流程VOLTE是基于SIP协议的语音通话,所有与IMS交互的信令全部为SIP信令,在理解VOLTE信令方面必须对SIP信令进行了解,EPC 只是做为业务承载体。
由于SIP信令是以加密方式传输,SIP信令只有在CN侧和终端侧才能解码,基站CDL无法记录SIP信令,同时CDL 无法解码较多NAS层直传消息,所以本文中的信令说明部分不结合CDL信令进行说明1.注册流程及重要信令详解SIP 提供了发现机制,如果用户要发起和另一个用户的会话,SIP 必须发现可到达目的用户的当前主机,注册将记录地址URI 和一个或者多个联系地址相关联,这样才能进行呼叫等业务。
严格意义上说,SUBSCRIBE和NOTIFY过程不属于注册过程,但由于该过程在注册完成后紧跟着出现,所以本文将该过程放在注册流程中进行说明。
用户的注销过程与注册过程相似,主要就是注销请求中,expire值为0,所以本文中不再进行单独说明,注销过程无SUBSCRIBE信令,是因为UE注册时已有SUBSCRIBE。
信令说明如下:1.UE进行Attach,建立QCI=9的默认承载,并使用IMS APN建立PDN连接;2.建立立QCI=5的默认承载,用于传送SIP信令;3.UE通过QCI=5的默认承载向IMS发起注册请求;4.P-CSCF通过HSS获知用户信息不在数据库中,便向终端代理回送401Unauthorized 质询信息,其中包含安全认证所需的令牌;5.终端将用户标识和密码根据安全认证令牌加密后,再次用REGISTER消息报告给P-CSCF服务器;6.P-CSCF将REGISTER 消息中的用户信息解密,验证其合法后,IMS核心网将该用户信息登记到数据库中,并向终端返回成功响应消息200 OK;7.用户向IMS订阅注册事件包8.服务器应答订阅成功9.IMS服务器发送notify消息,由于订阅的用户已经注册,所以IMS服务器回应Notify消息中,状态为active,同时携带XML信息10.终端发送Notify 200表示接收成功注册过程测试信令载图如下:注销过程测试信令截图如下:1)Activate Default EPS Bearer Context Request(QCI=5)该信令是用于建立QCI=5的默认承载,所有SIP信令都通过QCI=5的承载传输,该信令的内容已在该信令前的RRC重配置中附带下来。
信令流程详解1 信令分析在分析问题时,请参照正确的流程,逐步检查到底哪一条消息没有收到,并且分析上一条消息里面携带的内容,从而定位原因所在。
1.1 主被叫呼叫建立流程1.1.1正常信令在分析接入问题时,请参照上图所示正确的流程,逐步检查到底哪一条消息没有收到,且分析上一条消息里面携带的内容,从而定位原因所在【注】Abis-BTS setup消息里面,携带了接入的小区、扇区、walsh码、频点。
关键点1:BSC向MSC发送CM Service Request后,是否收到Assignment Request。
如果没有收到MSC发的Assignment Request,等到6s后定时器超时,基站会给手机发送release order.这种情况是A1接口失败。
关键点2:BTS是否向BSC发送Abis-BTS Setup Ack。
Abis如有问题,如误码高、信令链路带宽不足等,将会体现为Abis无法建链成功,话统原因“指配资源失败”关键点3:是否发送ECAM(扩展信道指配消息)消息。
如Abis 正常建链,但却没有发送ECAM消息,在话统里面会体现为“指配资源失败”,可能原因是walsh、CE、power不足。
关键点4:是否在F-DSCH发送order message,如没有收到,说明捕获业务信道前导帧失败。
关键点5:是否发送Assignment complete。
如发送表明呼叫建立成功。
如没有收到,在话统里面体现为“信令交互失败”。
被叫流程与主叫几乎完全一致,被叫中的Paging Response相当于主叫的origination message。
1.1.2典型异常信令1、A1接口失败。
2、传输误码率高导致指配资源失败3、信令交互失败引起信令交互失败一般是空口原因,本案例比较特殊,该基站下面呼叫全部失败,通过结合CSL分析,发现存在大量0x0c8b (SDU_ADD_LINK_FAIL)接入失败,怀疑FMR 板有故障,在征得客户同意基础上复位IP框后(该框下仅有这一个基站)解决。
TD-LTE信令流程及信令解码(20XX.03)本文主要就PS业务建立流程和LTE系统内切换的信令及信令解码进行重点IE分析,并加以标注。
所有信令为eNB侧跟踪的信令。
1.PS业务建立流程:1.1RRC Connection RequestUE上行发送一条RRC Connection Request消息给eNB,请求建立一条RRC连接,该消息携带主要IE有:-ue-Identity :初始的UE标识。
如果上层提供S-TMSI,侧该值为S-TMSI;否则从0…240-1中抽取一个随机值,设置为ue-Identity。
-establishmentCause :建立原因。
该原因值有emergency, highPriorityAccess,mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”代表移动终端,“mo”代表移动始端。
信令解码如下:-RRC-MSG : |_msg :|_struUL-CCCH-Message : |_struUL-CCCH-Message : |_message : |_c1 :|_rrcConnectionRequest : |_criticalExtensions :|_rrcConnectionRequest-r8 : |_ue-Identity : | |_randomValue :----'0011000101001001011110110111100011000011'B(31 49 7B 78 C3 ) ---- |_establishmentCause : ---- highPriorityAccess(1) |_spare : ---- '0'B(00 ) 04 53 14 97 b7 8c 321.2 RRC Connection SetupeNB 在下行方向发送RRCConnectionSetup 消息给UE ,包含建立SRB1承载和无线资源配置信息。
GLOBAL SYSTEM FOR MOBILE COMMUNICATIONSR网络优化技术文件GSM信令流程讲义注意:本资料为上海大唐移动通信设备有限公司技术资料,未经书面许可不得翻印或传播!2000年11月8日上海大唐移动通信设备有限公司(流程管理)GSM信令流程讲义(上海大唐)目录1. BSS系统中的信令应用 (1)2. BSS系统的信令模型 (2)3. 各层信令在BSS系统中的作用 (5)4. 移动主叫流程 (16)5. 移动被叫流程 (32)6. 位置更新流程 (48)7. 小区内切换流程 (58)8. 小区间切换流程 (62)9. 外部切换流程 (68)10. 定向重试流程 (74)1.BSS系统中的信令应用作为GSM移动通信系统,主要实现一种任何时间、任何地点、任何通信对象之间的通信。
那么在这样一个通信过程中,通信对象之间不仅要传送对通信对象有用的语音及数据,还包括一些信令。
在BSS系统中,涉及到的信令如图 1,其主要内容有:●七号信令(NO.7):在MSC和BSC之间传送;●D信道的链路接入规程(LAPD):在BSC和BTS之间传送;●Dm信道的链路接入规程(LAPDm):在BTS和MS之间传送。
图 1 BSS系统中的信令应用上海大唐移动通信设备有限公司2.BSS系统的信令模型2.1概述在GSM移动通信系统中,BSS系统的信令模型采用了一般的OSI七层协议中的低三层协议,从低到高依次包括:●第一层(L1):物理层●第二层(L2):链路层●第三层(L3):网络层BSS系统的信令模型如图 2。
图 2 BSS系统信令模型其中各层协议的含义如下:LAP_Dm:Dm信道的链路接入规程RR:无线资源管理CM:通信管理SMS:短消息管理SS:补充业务管理CC:呼叫管理MM:移动管理LAPD:D信道的链路接入规程BTSM:BTS管理部分MTP:消息传送部分SCCP:信令连接和控制部分BSSMAP:BSS管理应用部分第2页共84页DTAP:直接传递应用部分2.2物理层物理层主要负责物理数据单元的无错传送。
TD-SCDMA基本信令流程1. 文档控制1)文档更新记录2)文档审核记录3)文档发行范围目录1引言 (5)1.1 编写目的 (5)1.2 预期读者和阅读建议 (5)1.3 参考资料 (5)1.4 缩写术语 (5)2概述 (7)3基本信令流程 (11)3.1 UE的状态与寻呼流程 (11)3.1.1 UE状态 (11)3.1.2 寻呼流程 (13)3.2 空闲模式下的UE (15)3.2.1 概述 (15)3.2.2 PLMN的选择和重选 (17)3.2.3 小区选择和重选 (18)3.2.4 位置登记 (22)3.3 无线资源管理流程 (22)3.3.1 RRC连接建立流程 (22)3.3.2 NAS信令建立流程 (25)3.3.3 RAB建立流程 (26)3.3.4 小区/URA更新 (31)3.3.5 测量控制 (38)3.3.6 切换流程 (39)3.4 电路域移动性管理流程 (49)3.4.1 位置更新 (49)3.4.2 IMSI分离 (52)3.4.3 鉴权流程 (52)3.4.4 安全模式控制 (53)3.4.5 完整性保护 (54)3.4.6 TMSI重分配 (57)3.5 分组域移动性管理流程 (57)3.5.1 GPRS附着流程 (57)3.5.2 GPRS分离流程 (59)3.5.3 安全流程 (61)3.5.4 路由区更新流程 (61)3.6 呼叫控制 (64)3.6.1 UE发起呼叫流程 (64)3.6.2 UE被呼流程 (70)3.6.3 呼叫重建 (73)3.6.4 呼叫释放流程 (73)3.7 分组域会话管理 (78)3.7.1 PDP Context 激活流程 (78)3.7.2 PDP Context 去激活功能 (84)1引言1.1 编写目的本文概要描述了TD-SCDMA系统的业务信令流程,帮助读者了解Uu接口、Iub接口、Iu 接口等在实现业务时的信令。
