研究生《结构力学》考试大纲一、考试总体要求1、平面体系的机动分析几何不变体系、几何可变体系、刚片、自由度、约束、必要约束与多余约束、实铰与虚铰(瞬铰)的概念,瞬变体系的概念;应用平面几何不变体系的基本组成规则进行机动分析。
2、静定结构的受力分析静定梁和静定刚架的内力计算及内力图的绘制方法;三铰拱的支座反力、内力计算及其合理拱轴线的确定;静定平面桁架的特点及组成,结点法、截面法及其联合应用,桁架零杆的判定;组合结构的受力特点和内力计算;静定结构的特性以及各类结构的受力特点。
3、结构的位移计算广义力与广义位移的概念;变形体系虚功原理;单位荷载法;结构位移计算的一般公式;静定结构在荷载、支座移动等外因作用下位移的计算方法;常见图形的面积和形心位置;图乘法在位移计算中的应用;线弹性结构的互等定理。
4、力法超静定次数的确定;力法的基本原理;力法典型方程;用力法计算超静定结构在荷载、支座移动等作用下的内力并绘制其内力图;超静定结构在各种外因影响下的位移计算;对称性的利用;超静定结构的特性。
5、位移法位移法基本未知量的确定;位移法的基本原理;位移法典型方程;用位移法计算超静定结构在荷载、支座移动下的内力并绘制内力图;对称性的利用。
6、影响线及其应用影响线的概念;静力法和机动法作静定梁的影响线,间接荷载下的影响线;利用影响线求既定荷载作用下某一量值的大小;最不利荷载位置的确定。
二、考试形式与试卷结构1、考试形式考试形式为笔试,考试时间为3小时,满分为150分。
2、试卷结构(参考)(1)判断题;(2)选择题;(3)填空题;(4)计算题。
三、主要参考书目1、李廉锟,《结构力学》(第6版),高等教育出版社,2017。
结构力学(一)·随堂练习2020秋华南理工大学网络教育答案第一章绪论第二章平面体系的机动分析1.(单选题) 计算自由度W是有意义的,若W>0,则表示体系。
A.几何常变B.几何瞬变C.几何不变D.几何可变答题: A. B. C. D. (已提交)参考答案:A问题解析:2.(单选题) 图示体系的几何组成为。
A.几何不变,无多余约束B.几何不变,有一个多余约束C.瞬变体系D.几何不变,有2个多余约束答题: A. B. C. D. (已提交)参考答案:B问题解析:3.(判断题) 瞬变体系的计算自由度可能小于0。
()答题:对. 错. (已提交)参考答案:√问题解析:4.(判断题) 图示体系为无多余约束的几何不变体系。
()答题:对. 错. (已提交)参考答案:√问题解析:5.(单选题) 图示体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:6.(单选题) 图示体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:7.(判断题) 若体系计算自由度W≤0,则该体系几何不变。
()答题:对. 错. (已提交)参考答案:×问题解析:8.(判断题) 下图的体系为几何不变体系。
()答题:对. 错. (已提交)参考答案:×问题解析:9.(单选题) 图示体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:B问题解析:10.(单选题) 下图所示正六边形体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:11.(判断题) 静定结构可以是瞬变体系。
结构力学自测题1(第二章)平面体系的机动分析姓名学号班级一、是非题(将判断结果填入括弧:以O 表示正确,以X 表示错误)1、图中链杆1 和2 的交点O可视为虚铰。
()O2、两刚片或三刚片组成几何不变体系的规则中,不仅指明了必需的约束数目,而且指明了这些约束必须满足的条件。
()3、在图示体系中,去掉1 —5 ,3 —5 ,4 —5 ,2 —5 ,四根链杆后,得简支梁12 ,故该体系为具有四个多余约束的几何不变体系。
()123454、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系,因而可以用作工程结构。
()5、图示体系为几何可变体系。
()6、图示体系是几何不变体系。
()7、图示体系是几何不变体系。
()题5 题6 题7二、选择题(将选中答案的字母填入括弧内)1、图示体系虽有3 个多余约束,但为保证其几何不变,哪两根链杆是不能同时去掉的。
A. a 和e ;B. a 和b ;C. a 和c ;D. c 和e 。
()e bdc a2、欲使图示体系成为无多余约束的几何不变体系,则需在A 端加入:A.固定铰支座;B.固定支座;C.滑动铰支座;D.定向支座。
()A3、图示体系的几何组成为:A.几何不变,无多余约束;B.几何不变,有多余约束;C.瞬变体系;D.常变体系。
()4、(题同上)()5、(题同上)()6、(题同上)()题4 题5 题6 三、填充题(将答案写在空格内)1、图示体系是____________________________________ 体系。
2.图示体系是____________________________________ 体系。
3.图示体系是____________________________________ 体系。
四、分析图示平面体系的几何组成。
1.2.( 图中未编号的点为交叉点。
)A B CDFE3.( 图中未画圈的点为交叉点。
)五.试分析图示体系的几何组成。
结构力学自测题2(第三章) 静定梁、刚架内力计算姓名 学号 班级一、是 非 题(将 判 断 结 果 填 入 括 弧 :O 表 示 正 确 ,X 表 示 错 误)1、在 静 定 刚 架 中 ,只 要 已 知 杆 件 两 端 弯 矩 和 该 杆 所 受 外 力 , 则 该 杆 内 力 分 布 就 可 完 全 确 定 。
构力学(一)第一章绪论第二章平面体系的机动分析1.(单选题) 计算自由度W是有意义的,若W>0,则表示体系。
A.几何常变B.几何瞬变C.几何不变D.几何可变答题: A. B. C. D. (已提交)参考答案:A问题解析:2.(单选题) 图示体系的几何组成为。
A.几何不变,无多余约束B.几何不变,有一个多余约束C.瞬变体系D.几何不变,有2个多余约束答题: A. B. C. D. (已提交)参考答案:B问题解析:3.(判断题) 瞬变体系的计算自由度可能小于0。
()答题:对. 错. (已提交)参考答案:√问题解析:4.(判断题) 图示体系为无多余约束的几何不变体系。
()答题:对. 错. (已提交)参考答案:√问题解析:5.(单选题) 图示体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:6.(单选题) 图示体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:7.(判断题) 若体系计算自由度W≤0,则该体系几何不变。
()答题:对. 错. (已提交)参考答案:×问题解析:8.(判断题) 下图的体系为几何不变体系。
()答题:对. 错. (已提交)参考答案:×问题解析:9.(单选题) 图示体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:B问题解析:10.(单选题) 下图所示正六边形体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:11.(判断题) 静定结构可以是瞬变体系。
()答题:对. 错. (已提交)参考答案:×问题解析:12.(判断题) 静定结构可以通过静力平衡方程求出结构所有的内力。

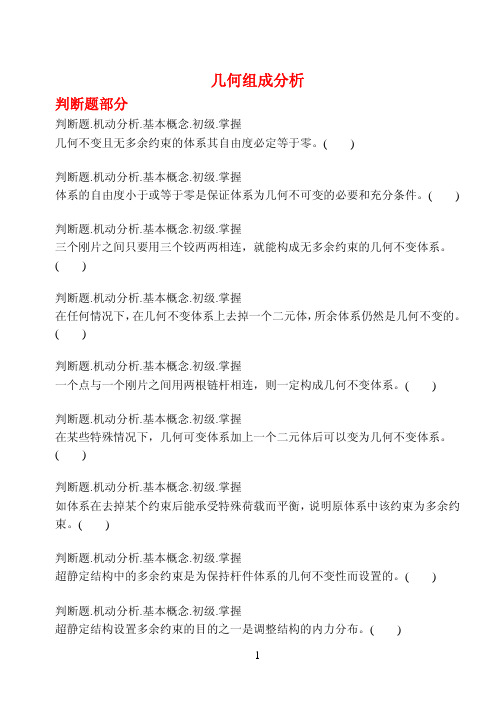

几何组成分析判断题部分判断题.机动分析.基本概念.初级.掌握几何不变且无多余约束的体系其自由度必定等于零。
( )判断题.机动分析.基本概念.初级.掌握体系的自由度小于或等于零是保证体系为几何不可变的必要和充分条件。
( )判断题.机动分析.基本概念.初级.掌握三个刚片之间只要用三个铰两两相连,就能构成无多余约束的几何不变体系。
( )判断题.机动分析.基本概念.初级.掌握在任何情况下,在几何不变体系上去掉一个二元体,所余体系仍然是几何不变的。
( )判断题.机动分析.基本概念.初级.掌握一个点与一个刚片之间用两根链杆相连,则一定构成几何不变体系。
( )判断题.机动分析.基本概念.初级.掌握在某些特殊情况下,几何可变体系加上一个二元体后可以变为几何不变体系。
( )判断题.机动分析.基本概念.初级.掌握如体系在去掉某个约束后能承受特殊荷载而平衡,说明原体系中该约束为多余约束。
( )判断题.机动分析.基本概念.初级.掌握超静定结构中的多余约束是为保持杆件体系的几何不变性而设置的。
( )判断题.机动分析.基本概念.初级.掌握超静定结构设置多余约束的目的之一是调整结构的内力分布。
( )填空题部分填空题.机动分析.基本概念.初级.掌握一个点在平面上有___个自由度;一个刚片在平面上有___个自由度。
填空题.机动分析.基本概念.初级.掌握一个平面体系中有两个刚片,用单铰相联,则其自由度为____。
填空题.机动分析.基本概念.初级.掌握图示支座简图各相当于几个约束,在各图上标出可能出现的约束反力。
(a)___个约束;(b)___个约束。
(a)填空题.机动分析.基本概念.初级.掌握图示支座简图各相当于几个约束,在各图上标出可能出现的约束反力。
(a)___个约束;(b)___个约束。
(b)填空题.机动分析.基本概念.初级.掌握图示结构一共设置了五个支座链杆,对于保持其几何不变来说有___个多余约束,其中第___根链杆是必要约束。
结构力学章节习题及参考答案第1章绪论(无习题)第2章平面体系的机动分析习题解答习题2.1 是非判断题(1) 若平面体系的实际自由度为零,则该体系一定为几何不变体系。
( )(2) 若平面体系的计算自由度W=0,则该体系一定为无多余约束的几何不变体系。
( )(3) 若平面体系的计算自由度W<0,则该体系为有多余约束的几何不变体系。
( )(4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。
( )(5) 习题2.1(5) 图所示体系去掉二元体CEF后,剩余部分为简支刚架,所以原体系为无多余约束的几何不变体系。
( )习题2.1(5)图(6) 习题2.1(6)(a)图所示体系去掉二元体ABC后,成为习题2.1(6)(b)图,故原体系是几何可变体系。
( )(7) 习题2.1(6)(a)图所示体系去掉二元体EDF后,成为习题2.1(6)(c)图,故原体系是几何可变体系。
()(a)(b)(c)习题2.1(6)图习题2.2 填空(1) 习题2.2(1)图所示体系为_________体系。
习题2.2(1)图(2) 习题2.2(2)图所示体系为__________体系。
习题2-2(2)图(3) 习题2.2(3)图所示4个体系的多余约束数目分别为_______、________、__________、__________。
习题2.2(3)图(4) 习题2.2(4)图所示体系的多余约束个数为___________。
习题2.2(4)图(5) 习题2.2(5)图所示体系的多余约束个数为___________。
习题2.2(5)图(6) 习题2.2(6)图所示体系为_________体系,有_________个多余约束。
习题2.2(6)图(7) 习题2.2(7)图所示体系为_________体系,有_________个多余约束。
习题2.2(7)图习题2.3 对习题2.3图所示各体系进行几何组成分析。
(a)(b)(c)(d)(e)(f)习题2.3图(h)第3章(g)静定梁与静定刚架习题解答习题3.1 是非判断题(1) 在使用内力图特征绘制某受弯杆段的弯矩图时,必须先求出该杆段两端的端弯矩。
第一章机动分析一、判断题1.( X ) 2.( X ) 3.( X ) 4.( O )二、选择题5.(B) 6.(D) 7.(C) 8.(A) 9.(A) 10.(A) 11.(C) 12.(B) 13.(A)三、填空题14.几何瞬变15. 或不定值16.两刚片用不完全相交及平行的三根链杆连接而的体系。
17.几何不变且无多余约束。
四、分析与计算题18.几何不变且无多余约束。
19.瞬变。
20.几何不变无多余约束。
21.几何不变无多余约束。
22.瞬变。
23.几何不变无多余约束。
24.可变。
25.几何不变无多余约束。
26.几何不变无多余约束。
27.几何不变,有两个多余约束。
28.几何不变无多余约束。
29.几何不变无多余约束。
30.几何不变无多余约束。
1第二章静定梁与静定刚架一、判断题1.(O)2.(O)3.(X)4.(X)5.(X)6.( X ) 7.( O ) 8.( O ) 9.( X ) 10.( O ) 11.( O )二、选择题12.(C)13.(D)14.(A)15.( C )16.( D )17.( C ) 18.( C )19.(C)20.(B)21.(C )三、填空题22.不变,零23.无关24.位移,变形,内力25.在任意荷载作用下,所有反力和内力都可由静力平衡条件求得确定的、有限的、唯一的解答。
26.0 ,027.20kN·m ,下28.75kN·m ,右29.2Pa,右30.0.5pa ,上31.Pa, 左四、分析与计算题32.33.20.5q lq l28M图PaPaPaPaPaPaPaM图2334. 35.图(k N m 1616M RA ql H 0M B B ql 0.5( )图M Bql 0.522______A36. 37.1050203050().图 M kN m DC BE Aql20.5ql 2ql20.5图M DC B A38. 39.图M m CA B().图 M kN m 2020AB 5DC40. 41.BCD40120图 M ()kN .m A 408040图M PlPl2Pl ABC D442. 43.().图 M kN m 4441535 图M ql 28ql 223ABDC44. 45.()图 M kN .m AB 151515151515C DE F 1515Pa 2/3图Pa 2/3Pa 2/3Pa 2/3M AB46. 47.Pa 2/3Pa /34AB图MPaPa0.5P a0.5P a图M48. 49.PaPaPaPa图M图M550. 51.ql20.5ql20.5ql20.5ql20.5图M图M mmm m52. 53.P aPa0.5P a0.5P a0.5M 图m0.5m54. 55.mmmmqPM 图56. 57.4040404020kN1k N 1k N3k N1k N Q 图 (3.5)N 图 (3.5)658.PPPQ 图N 图59.qaqa qa /2qaqa qa/2qa /232Q 图 N 图60. 61.PPa 图M ACDB图M qa 22qa 2262.ABC ED F Pa Pa 13237第三章 静 定 拱一、判断题1.(X ) 2.(O )3. ( O )二、选择题4.(C )5.(B ) 6.(D ) 7.(B ) 8.( B ) 9.( D )三、填空题10. 0 , 011. 7.5kN ·m , 下四、分析与计算题12. 00K K K M Q N qr ===-13. 20(13)5(31)5(31)K K K M kN m Q kNN kN =-⋅=-=-+14. 100105K K K M kN m Q N kN =-⋅==-8第四章 静定桁架一、判断题1.(O ) 2.(O ) 3.(X ) 4.(X ) 5.(X ) 6.(X )二、选择题7. ( D ) 8.( D ) 9.( D ) 10.(D ) 11.(D )三、填空题12. 0 , 013. BC , FG , ED , DB , DF 14. 1.414P , -2P 15. 0.5P ( 拉 ) 16. P四、分析与计算题17. 18.图M 2Pa2Pa 2Pa Pa6Pa 6ABC D E FG图M 2qa 22qa 22qa 22qa 2qa219.9ABDC806020M ()kN .m 图20. 14/3N P = 21. N 10= N P 22=22. N 1=PN P 22=-23. N 125kN =-N 2=44kNN 310kN =24. N 10= N P 2233=/ 25. N 10= N P 2= N P 322=/ 26. N P 12= N P 22=-27. N P 115=-. N P 2=28. N P 106=. N P 2=29. 1222N P N P =-=30. 1234101052102N N N N =-==-=-kN , kN , kN , kN 31. N P 1=-32.(kN)(kN)(kN)30280/3350/31404050140/3140/320M 图图图Q N 203033.10444().4图 M kN m 链 杆 轴 力, N = -2 kN34.Q 图(kN)1515().图 M kN m 555512.55157.512.52N 图(kN)1535.1502.5272.5452.52150100250250N 图 (kN)903015028026010100Q 图(kN )图 M (kN .m )11第五章 图 乘 法一、判断题1.( X ) 2.( X ) 3.( X ) 4.( X ) 5.( O )二、选择题6.( C ) 7.( C ) 8.( C ) 9.( C ) 10.( B ) 11.( A ) 12.( A ) 13.( C )三、填空题14.(////)ac ad bd bc l 3636+++⋅ 15.()ql EI 424/ ()→ 16.733ql EI /()17.5482Pa EI /() (逆 时 针) 18.4Pa/EA (↓) 19.qa EI qa EA 330625/./+四、分析与计算题20. ()()()C EI Pl h Plh EI ϕ=-⋅⋅⋅=-113322//// ()21. ()AVPl EIh l ∆=+22916// (↓)1222. ()AV Pl EI ∆=↓29243/ 23. ()BH EI ∆=-←11340/ 24. A φ=00016.rad ()25. ()CH Pl EI ∆=-←19483/() 26. ()DH ∆=→00084.m27. K D =4860/EI ()28. AB Pl EI ϕ=492/ ()29. AB Pl EI H ∆=35813/() ()30. BVE I 2M l2=∆(31. ()ϕD MlEI =632.ϕB = 15.625( )EI33. ∆AH = - 5 P a 3 / E I ( ← )34. ∆BH = - 8Pa 3/ E I ( ← ) 35. ϕD EI =835/ () 36.ϕD = /2()52P l E I37.3ϕC 左 =13 /162ql EI ()38. ()∆EV ql EI =-↑74324/()39. ϕAB EA =2414. ( )1340. ()∆CV Pa EA =↓2414.41. ϕC Pa EI P EA =+532752/./() 42. ∆AV EI EA =+3101875(↓)43. ()ϕC EI EI EI =++=301333408333..() 44. ∆C D H cm =0795.()45. ∆∆CH R =-⋅=∑--⋅=()1∆∆ (→)46. ()ϕB R l l =-⋅=--=∑∆∆∆0505././ ()14第六章 力 法一、判断题1.(X) 2.(X) 3.(X) 4.(X) 5.(X) 6.(X) 7.(X)二、选择题8.(B) 9.(D) 10.(A) 11.(C) 12.(C)三、填空题13.6次14. (2+1.414)Pl/EA 15. -256/EI , 0 16.l EA l EI //()+13123 17.l EA h EI //()+233 18.0 , 0 , 0四、分析与计算题20. δ1145=./EI ; ∆1405P EI =-/ 21. 111234/765/P E I E I δ=∆=- 22.152 /2Pl图M PPlPl /2Pl 基 本 体 系PX 123.X 1X 1基 本 体 系 8322432248图M ()kN .m ()分 2()分 324.X 1413431基本体系图 M ()kN .m kN .m4kN .m25.X 1X 14522.5X 2X 2基 本 体 系 图M ()kN .m ()分 2()分 326.16基本体系31.42222.89X 1图 M ()kN .m27.qa /2qa 2/242 /122 /242 /242 /242基本体系qa qa qa qa qa a /21X 图 M ()kN .m /122qa28.X 1X 2=0ql 2/4ql 2/2基本体系 M 图 X 1ql 2/2ql 2/4(2分 )(3分 )29.175050图 M ()kN .m30.q1EI =基 本 体 系X 432720图 M ()kN .m 504231.X 2X 1基 本 体 系图 M ()kN .m 17. 8231. 6826. 6432. 33.M 图1.77P1.77P3PPP3P1.23P 1.23P4.234.23-12.796-12.8-13.870.5340.5346.1337.20.534a-a a -bb c N (k N )a b c =-=-=0755********...34.120.4375 1.417N P N P =-=35.1810kNX 1基本体系( 2分 )3030M 图·()kN m ( 3分)36.X1图M X 2q基 本 体 系8.71 6.773.8716.52 1.87qqqqq37.EI/l X=X =1M 1图图M N 图 1lα1分 )(2分 )(7.521138.l图M X 11=()34EI l θ基 本 体 系39.1922.2X=图M R=kN .m-3.7kN X=1-1(2分 )(4分 )基 本 体 系40.()()()()()()()334164 24hA h EI Ph h EI h Ph h PhEI ∆=⋅⋅-⋅⋅⋅=第七章 位 移 法一、判断题:1.(X ) 2.(X ) 3.(O ) 4.(O ) 5.(O ) 6.(X )7.(O ) 8.(X ) 9.(X )二、选择题10.(B )三、填空题11. 0 12. 4 13. 273EI l / 14. 0 15. -6l 016. -Pl17. r 22 = 4.5 R P 1 = -8 18. r 11 = 13 R P 1 = 020四、分析与计算题19. r EI l 1110=/ R ql P 12316=-/ 20. r 22 = 3EI R P 2 = 021.ql /8ql 2/8M Z 12图22.Z 1101010101010(kN m).M 图23.Z 117.417.47.74(kN m).M 图24.Z 1M Pl/4Pl/4Pl/4Pl/4图25.21Z 1hhhha aM a= Pl/h= Pl/图12432717226.Z 12- Pl+ ql 192962Pl+ql Pl-ql 2192Pl/M 35315图827.P /23 图P /23P /23P /23M28.Z 1/9/9/9/9/9245图Pl Pl Pl Pl M Pl29.2210kN Z 1Z 2基 本 体 系20/320/320/310/3图 (kN m).M30.Z 110kN/m10.665.3320.1314.2111.25 5.33基 本 体 系图 (kN m)M .Z 231.Z 1基 本 体 系=10kN/m 80kNZ 248.648.68037.0362.8125.78图 M ()kN .m q32.Z 1基 本 体 系图(kN m)4kN/mZ 225/1450/775/14M .33.23140/13160/1310kN10kN/m320/1320Z 1Z 2基 本 体 系 M 图 (kN ·m ) 34.7101010M 图 ( 2332ql /) 35.Z 2图 (kN m).=10kN/m5.42.961.481.4811.8311.83简 化 图q M Z 136.2kN/mZ 1Z 2基 本 体 系图 ( N m).1.470.421.262.740.21M 4k37.24P /2P/2Z 1Z 2基 本 体 系5 /185 /18/6/62 /92 /9/18/18M 图Pl Pl PlPlPlPl Pl Pl简 化38.EI 1= 图=11/4 3 /420/320/37.540/3M EI3 3 /8EI3 /8EIZ ∞EI39.图M40.Z 1图 (kN m)1cm193.5918211.5.M第八章力矩分配法一、判断题1.( X ) 2.( O ) 3.( X ) 4.( X )二、选择题5.( B ) 6.( B ) 7.( C ) 8.( C ) 9.( D ) 10.( D )三、填空题11.012.0 , M AB2, MAB13.M/2 下14.8 kN·m15.1/3 ,1/3 ,1/316.0 ,1 ,0.2252617.i EI l =,()μBA i i i =+=34337,μBC =47,μBD =0四、分析与计算题18. μAD =19 , μAC =49 , μAB =49, μBA = 1 , μBE = 0M BE F = -160 kN ·m19. μμAB AC ==3812/,/, μμAD AE ==180/,M k N m M AB AC FF .,,=⋅=750 M M kN m AD AE FF ,==⋅02020. μμμμAD AC FD FG ====05. μμμDA DE DF ===13/,M kN m DF F,=-⋅375 MkN mFDF=-⋅37521. 14.7BC M kN m =-⋅ 22. 40AC M kN m =-⋅ 23. 0.3EB M kN m =⋅ 24. 2BA M kN m =⋅ 25.27MF2 分 ( )M 图 kN m .( )3 分( )2 分( )5 分( )1/21/2-1BA BCCB CD DC0.50.51/32/3-40-2013.3326.67-13.3313.33-6.67-6.67-3.331.111.112.22-1.11-0.56-0.56-7.217.2125.56-25.56-34.4434.44A B CD25.567.217.213.626.BDAC10.8430.8347.0830.83202023.5523.5510.845.425.42对 称 结 构 , 对 称 荷 载 , 取 一 半 结 构 计 算M 图 kN m .( )27.28M 图 kN m .( )CABDEBA BE EB μMFDA AD AC AB 11.54-1.62 -2.43 2.5 分 ( )2.5 分( )7 分( )6/133/134/1345-12012034.6217.3123.08-26.31-52.62-78.9212.14 6.078.14.0546.7668.38-115.1381.35-81.3581.3546.7668.38115.1323.3840.680.40.628.μM F5.126.6901234521 23-9090454.238.594.3 4.849.68-2.6-5.21-3.93-1.970.86 1.75+1.975.09-5.0926.5690-90( 2.5 分 )( 2.5 分 )( 7 分 )0.330.670.570.4310-12.83-25.65-19.35-9.68图 M ()kN .m -26.564345343229.7.4CB M kN m =-⋅30.29对 称 性 取 半 结 构1.891.055.712.86307.8722.138.66A D EFB CAD AB BA BC BEBF 301.5-7.5-22.5-11.251.492.983.980.99 1.79-0.37-1.12-0.560.170.230.060.1-7.87-22.13-8.66 5.71 1.051.89μ 3 分 ( )3 分( )8 分 ( )0.250.750.30610.4082 0.102 0.1837M 图 (kN.m)31. 16.85CB M kN m =⋅ 32.kN m .( )M 图 2.231.934.167.895AD μμAB i AD AB S AB i EI l=i/=i AC i ==6i ,,,,AC μ= 0.257,= 0.446 ,= - 7.5kN m .,DA M = - 3.75kN m .,= 4i 32i =0.297M AD FF,AC S =⨯3,AD S =6i ,1.123033.CD B A EF 56.8518.960图 M ()kN .m 对 称 性 取 半 刚 架 ,u MFCA AC AB BA BF BE EB 0.50.50.40.30.3-4040-60-604866-618189-1.8-3.6-2.7-2.72.70.90.918.9-18.953.43.3-56.7-63.3( 4 分 )( 3 分 ) ( 3 分 )(8 分 )53.7 3.1563.1518.934. 3.31DC M kN m =⋅31第九章 影响线及其应用一、判断题1. ( X ) 2.( O ) 3.( X ) 4.( X ) 5.( O ) 6.( X ) 7.( X )二、选择题8.( C ) 9.( B ) 10.( C ) 11.(C ) 12.(C ) 13.(D ) 14.(A )三、填空题15. 结 构 在 恒 载 及 活 载 作 用 下 , 各 截 面 内 力 最 大 最 小 值变 化 范 围 图 。
机械动力学期末试题(卷)与答案解析一、判断题(每小题2分;共30题;共60分)1、机构平衡问题在本质上是一种以动态静力分析为基础的动力学综合;或动力学设计。
()2、平衡是在运动设计完成之前的一种动力学设计。
(X )3、平衡分析着眼于全部消除或部分消除引起震动的激振力。
()4、优化平衡就是采用优化的方法获得一个绝对最佳解。
(X)5、在动力分析中主要涉及的力是驱动力和生产阻力。
()6、通路定理是用来判断能否实现摆动力完全平衡的理论。
(X )7、惯性力的计算是建立在主动构件作理想运动的假定的基础上的。
()8、当取直线运动的构件作为等效构件时;作用于系统上的全部外力折算到该构件上得到等效力。
()9、无论如何;等效力与机械驱动构件的真实速度无关。
()10、等效质量和等效转动惯量与机械驱动构件的真实速度无关。
()11、摆动力的平衡一定会导致机械结构的复杂化。
(X)12、综合平衡不仅考虑机构在机座上的平衡;同时也考虑运动副动压力的平衡和输入转矩的平衡。
()13、作用于等效构件上的等效力(或等效力矩)所作的功等于作用于系统上的外力所作的功。
(X )14、机器人操作机是一个多自由度的闭环的空间机构。
(X)15、速度越快;系统的固有频率越大。
(X)16、两点动代换后的系统与原有系统在静力学上是完全等效的。
(X)17、质量代换是将构件的质量用若干集中质量来代换;使这些代换质量与原有质量在运动学上等效。
()18、平衡的实质就是采用构件质量再分配等手段完全地或部分地消除惯性载荷。
()19、对于不存在多余约束和多个自由度的机构;动态静力分析是一个静定问题。
(X)20、弹性动力分析考虑构件的弹性变形。
()21、优化综合平衡是一个多目标的优化问题;是一种部分平衡。
()22、摆动力的完全平衡常常会导致机械结构的简单化。
(X)23、机构摆动力矩完全平衡的条件为机构的质量矩为常数。
(X)24、机构摆动力完全平衡的条件为机构的质量矩为常数。
2021结构力学考研李廉锟《结构力学》考研真题集一、第1章绪论本章暂未编选名校考研真题。
平面体系的机动分析一、填空题1在平面体系中,联结______的铰称为单铰,联结______的铰称为复铰。
[哈尔滨工业大学2007研]【答案】两个刚片;两个以上的刚片~~【解析】根据定义,单铰是指联结两个刚片的一个铰;复铰是指同时联结两个以上刚片的一个铰。
2如图2-1所示体系为有______个多余约束的______体系。
[国防科技大学2007研]图2-1【答案】0;几何不变~~【解析】几何组成分析:将AED和DCF分别看作两个刚片,BE和BF 可以分别看作两根链杆,再将大地看作一个刚片,此体系可看作通过两个虚铰和一个实铰(三个铰不共线)联结的;根据三刚片规则,可判断出该体系为无多余约束的几何不变体系。
3如图2-2所示体系为有______个多余约束的______体系。
[国防科技大学2004研]图2-2【答案】5;瞬变~~【解析】几何组成分析,分析上部结构:将4个组合节点全部变成铰接点,则减少4个多余约束;分析剩余结构,易知该剩余部分为有1个多余约束的几何不变体系,故上部结构为有5个多余约束的几何不变体系。
上部结构与基础通过一个铰和与该铰共线的链杆联结。
根据两刚片规则,可判断出该体系为有5个多余约束的瞬变体系。
二、选择题1下列说法正确的是()。
[宁波大学2009研]A.几何不变体系一定无多余联系B.静定结构一定无多余联系C.结构的制造误差不会使结构产生内力D.有多余联系的体系是超静定结构【答案】B ~~【解析】在实际分析的结构中大部分为有多余约束的几何不变体系,例如门式刚架;静定结构的制造误差不会使结构产生内力,超静定结构的制造误差会使结构产生内力;静定结构和超静定结构的几何组成特征分别为:静定结构是无多余约束的几何不变体系,而超静定结构则是有多余约束的几何不变体系。
2如图2-3所示体系的几何组成是()。
[浙江大学2007研]A.几何不变,无多余约束B.几何不变,有多余约束C.瞬变D.常变图2-3【答案】C ~~【解析】几何组成分析:由于上部结构与基础通过三根不交于一点的链杆联结,故只需考虑上部结构的几何性质即可。
第2部分章节题库第1章绪论一、简答题1.什么是结构的计算简图?为什么要将实际结构简化为计算简图?答:(1)计算简图的定义在进行结构的力学分析时,常用一个简化的图形代替实际结构,这个简化的图形称为结构的计算简图。
(2)将实际结构简化为计算简图的原因因为结构的实际工作状况是非常复杂的,要严格按照实际情况进行力学分析是不可能的,也是不必要的。
因此,计算前要将实际结构进行简化,保留实际结构的主要受力和变形性能,略去次要因素便于计算,成为计算简图。
实际结构的分析是在结构的计算简图中进行的。
2.计算简图的选择原则是什么?答:计算简图的选择原则:(1)能反映结构的主要受力和变形性能。
必须从实际结构的材料、构造及连接方式出发,由它们对杆件可能提供的约束,来反映实际结构的主要受力和变形特征,使计算结果与实际结构情况足够接近。
(2)略去细节,便于计算。
略去实际结构的次要因素(次要连接和内力),尽量简化,便于计算。
3.为什么有些框架结点可简化为刚结点,而有些只能简化为铰结点?答:(1)有些框架结点可简化为刚结点的原因有些框架结点连接的各杆间无相对移动和转动,同时,结点能承受和传递力矩,故可简化为刚结点,例如钢筋混凝土现浇框架结点为整体浇注在一起。
(2)有些框架结点只能简化为铰结点有些框架结点限制彼此间的相对线位移,但对转动的抵抗能力较弱,常忽略对转动的限制作用,而视为可相互转动,故只能视为铰结点,例如厂房排架柱柱顶与屋架端结点。
二、分析计算题1.作出如图1-1所示的某实验室拱式屋架的计算简图。
图1-1解:拱式屋架的计算简图如图1-2所示。
图1-2拱式屋架的计算简图2.作出如图1-3所示的某公路钢筋混凝土桥的计算简图。
图1-3钢筋混凝土公路桥解:钢筋混凝土公路桥的计算简图如图1-4所示。
图1-4钢筋混凝土公路桥的计算简图第2章平面体系的机动分析一、填空题1.如图2-1所示体系计算自由度W为______,是______多余约束的几何______体系。
《结构力学》专升本 一1、图1 属几何 体系。
( ) A. 不变,无多余约束 B. 不变,有多余约束 C. 可变,无多余约束 D. 可变,有多余约束图12、两个刚片,用三根链杆联结而成的体系是:( ) A .几何常变 B .几何瞬变C .几何不变D .几何不变或几何常变或几何瞬变 3、三个刚片用( )的三个铰两两相联可以组成几何不变体系。
A .共线 B .不共线 C .虚拟 D .非虚拟4、静定结构的几何组成特征是( )。
A .体系几何不变B .体系几何不变且无多余约束C .体系几何可变D .体系几何瞬变 5、计算内力的一般方法是( )。
A .静力分析B .节点法C .截面法D .综合几何、物理和静力学三方面 6、在温度改变的影响下,静定结构将:( ) A. 有内力、有位移 B. 无内力、有位移 C. 有内力、无位移 D. 无内力、无位移7、梁的绝对最大弯矩表示在一定移动荷载作用下( )。
A. 梁某一截面的最大弯矩B. 梁某一截面绝对值最大的弯矩C. 梁所有截面最大弯矩中的最大值D. 当移动荷载处于某一最不利位置时相应的截面弯矩8、欲使支座B 截面出现弯矩最大负值maxB M ,梁上均布荷载的布局应为:( )9、作用于静定多跨梁基本部分上的荷载在附属部分上( )。
A .绝对不产生内力B .一般不产生内力C .一般会产生内力D .一定会产生内力B A CD(a)(b)2110、在竖向荷载作用下,三铰拱( )A .有水平推力B .无水平推力C .受力与同跨度、同荷载作用下的简支梁完全相同D .截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大 11、图3所示结构内力为零的杆件有( )。
A .BE 杆,B .AE 、BE 杆,C .AE 、BE 、CE 杆D .AE 、CE 杆12、图4所示对称刚架,在反对称荷载作用下,求解时取半刚架为( D )A .图(a )B .图(b )C .图(c )D .图(d )图4 图(a ) 图(b ) 图(c ) 图(d )13、图5所示桁架下弦承载,下面画出的杆件内力影响线,此杆件是:( )A.chB.ciC.djD.cj14、图6所示简支梁上有单位力偶移动,其截面C 的剪力影响线应该是第 图。
结构力学(二)第一章绪论第二章平面体系的机动分析3.(判断题) 图示体系为无多余约束的几何不变体系。
()答题:对. 错. (已提交)参考答案:√问题解析:A. 几何不变,无多余约束B. 几何不变,有一个多余约束C. 瞬变体系D. 几何不变,有2个多余约束答题: A. B. C. D. (已提交)参考答案:B问题解析:5.(单选题) 图示体系为。
A. 几何常变体系B. 无多余约束的几何不变体系C. 瞬变体系D. 有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:A. 几何常变体系B. 无多余约束的几何不变体系C. 瞬变体系D. 有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:8.(判断题) 下图的体系为几何不变体系。
()答题:对. 错. (已提交)参考答案:×问题解析:A. 几何常变体系B. 无多余约束的几何不变体系C. 瞬变体系D. 有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:B问题解析:10.(单选题) 下图所示正六边形体系为。
A. 几何常变体系B. 无多余约束的几何不变体系C. 瞬变体系D. 有多余联系的几何不变体系答题: A. B. C. D. (已提交)参考答案:C问题解析:第三章静定梁与静定刚架问题解析:4.(判断题) 如图所示力作用在梁上,最右边支座反力不为0。
()答题:对. 错. (已提交)6.(单选题) 图示两结构及其受载状态,它们的内力符合:()A. 弯矩相同,剪力不同B. 弯矩相同,轴力不同C. 弯矩不同,剪力相同D. 弯矩不同,轴力不同答题: A. B. C. D. (已提交)参考答案:B问题解析:7.(单选题) 图示结构MDC(设下侧受拉为正)为:()A. -PaB. PaC. -Pa/2D. -Pa/2答题: A. B. C. D. (已提交)参考答案:C8.(单选题) 图a结构的最后弯矩图为。
判断题(已有120题)
一、机动分析(已有22题)
1.。
图示体系为几何不变有一个多余约束( N )
2.图示体系为几何瞬变体系。
( N )
3.图示对称体系为几何瞬变体系。
( Y )
4.图示体系按三刚片法则分析,三铰共线,故为几何瞬变体系。
( N )
5.图示体系为几何瞬变体系。
( Y )
6.图示对称体系为几何瞬变体系。
( Y )
7.几何不变体系一定是静定结构。
( N )
8.有多余约束的体系一定是几何不变体系。
( N )
9.无多余约束的体系一定是几何不变体系。
( N )
10.瞬变体系是几何可变体系的一种,不具备承载能力。
( Y ) 11.图示体系为几何不变没有多余约束体系。
( Y )
12.图示体系为几何不变没有多余约束体系。
( N )
13.图示体系为几何不变有1个多余约束体系。
( Y )
14.图示体系为几何不变有2个多余约束体系。
( N )
15.图示体系为几何不变且无多余约束。
( Y )
16.图示体系为几何不变有3个多余约束。
( Y )
17.图示体系为几何不变有多余约束体系。
( N )
18.图示体系为几何不变且无多余约束。
( Y )
19.无多余约束的体系一定是几何可变体系。
( N )
20.几何不变无多余约束的体系一定是静定结构。
( Y ) 21.几何不变有多余约束的体系一定是超静定结构。
( Y ) 22.瞬变体系只是瞬间为几何可变体系,随后就成为几何不变体系了,所以实际工程中也可以采用瞬变体系作为结构来承载。
( N )
机动分析:请在下面再至少补充8题
23.几何可变体系中不会有多余联系存在。
(N )
24.瞬变体系中一定有多余的约束存在。
(N )
25.三个刚片用不在同一条直线上的三个虚铰两两相连,则组成的体系是无多余约束的几何不变体系。
(Y )
26.由三个铰两两相连的三刚片组成几何不变体系且无多余约束。
(N )
27.静定结构的几何构造特征是几何不变且无多余约束,而有多余约束的几何不变体系则是超静定结构。
(Y )
28.体系在荷载作用下,若不考虑材料变形,能保持几何形状和位置不变者,称为几何不变体系。
(Y )
29.若平面体系的计算自由度W=0,则该体系一定为无多余约束的几何不变体系。
(N )
30.一个几何不变无多余约束的体系,当外荷载为零时,它的全部内力不一定都为零。
(N )
31.若平面体系的实际自由度为零,则该体系一定为几何不变体系。
(Y)
32.若平面体系的计算自由度W<0,则该体系为有多余约束的几何不变体系。
(N )
33.图示体系去掉二元体ABC后,剩余部分为简支刚架,所以
原体系为无多余约束的几何不变体系。
( N )。
