高压输电线路塔线体系动力学分析发布时间：2021-09-16T06:23:38.210Z 来源：《工程管理前沿》2021年第14期作者：谢鑫[导读] 输电线路是由一定刚度的桁架结构的输电铁塔和可以看成悬链结构的导地线组成，谢鑫清远市电创电力工程安装有限公司广东省清远市 511500摘要：输电线路是由一定刚度的桁架结构的输电铁塔和可以看成悬链结构的导地线组成，在动态荷载作用下，铁塔结构和导线的震动会产生较大的位移和应力变化。
由于塔线体系是在空间上复杂的耦合体系，在动载作用下的动力响应表现为明显的随机性和几何非线性特征。
应用ANSYS对超高压铁塔进行建模，认为杆件的偏心和螺栓等附件质量对结构存在影响，分别采用角钢朝向定位和质量增大的方法抵消误差，结果更为准确。
应用仿真软件对同塔双回特高压进行建模，并对三维建模的方法进行讨论。
在高压铁塔结构中加入了拉索结构模拟导线，并将铁塔进行分段研究的一种建模方法。
对高压铁塔各个部件进行了简化，得到了三维模型，研究了各个方向和不同的铁塔形式的地震下杆塔稳定情况。
关键词：塔线体系;导线找形;模态分析;动力特性引言特高压输电线路大部分经过非居民区的丘陵和丛林地带，在结构上具有杆塔高和导线截面大的特点，根据风速在地形和高度上的变化规律，其受到的风荷载将大于高压线路所受风荷载，导致塔线体系风振响应变大，导致高空作业人员的身体和心理的压力增大，一定程度上增加了高塔作业人员的高空坠落的风险。
因此，针对登塔作业应用场景的特高压输电线路塔线体系，获得风工况下的风致振动特性，评估其对登塔作业人员的影响，对确保作业和人员安全，构筑本质安全的高空作业具有重要意义。
针对结构振动对人的影响方面国内外学者侧重于建筑物和交通工具等的研究。
建立了 14 自由度“人-铺-车辆”振动系统空间垂向耦合动力学模型,研究了在轨道随机不平顺激励下的卧姿人体垂直振动响应。
建立带有三维实体韧带的 L2-L3 节段多孔弹性人体腰椎有限元模型，观测车辆正常行驶所引起的不同振动频率对腰椎力学性能的影响。
电网的弹性力学原理与应用引言电网是现代社会中不可或缺的基础设施，其可靠性和稳定性对于保障电力系统的正常运行至关重要。
其中，弹性力学原理在电网建设和运维中发挥着重要的作用。
本文将介绍电网的弹性力学原理及其应用，包括电网的弹性力学模型、弹性力学分析方法以及在电网运行和维护过程中的应用。
电网的弹性力学模型1.电力线塔的弹性力学模型–电力线塔是电网中负责承受输电线路重力和风载荷的结构，其弹性力学模型可采用杆件模型进行建模。
–在杆件模型中，可以考虑电力线塔的刚度、质量等参数，以及外界荷载对电力线塔产生的位移和形变等因素。
–根据电力线塔的弹性力学模型，可以进行电力线塔的强度计算和稳定性分析，从而保证电力线塔在各种工况下的可靠性。
2.输电线路的弹性力学模型–输电线路是电网中负责传输电能的关键部件，其全长由多段导线组成。
–导线的弹性力学模型可以采用悬链线模型进行建模，考虑其自重和张力对导线形变的影响。
–根据输电线路的弹性力学模型，可以分析输电线路在各种工况下的位移、张力和振动等特性，从而确保输电线路在正常运行和极端天气等条件下的安全性。
3.输电塔与输电线路的耦合弹性力学模型–输电塔与输电线路是互相关联的，其耦合弹性力学模型将输电塔和输电线路的弹性力学特性联合考虑。
–在耦合模型中，考虑了输电塔和输电线路之间的相互作用，包括导线对塔架的支撑作用、塔架对导线的约束作用等。
–利用耦合弹性力学模型，可以分析输电线路在塔架变形和振动下的响应，从而提高电网的稳定性和可靠性。
弹性力学分析方法1.有限元方法–有限元方法是一种广泛应用于结构弹性力学分析的数值计算方法。
–通过对电网进行离散化，将其划分为有限个小单元，利用单元单元刚度矩阵和节点位移向量构成整体刚度矩阵和位移向量，从而求解电网的位移和应力分布。
–有限元方法可以较准确地计算电网的弹性形变和应力分布，为电网设计和运维提供重要的依据。
2.解析方法–解析方法是通过数学推导和解析表达式来分析电网的弹性力学行为的方法。

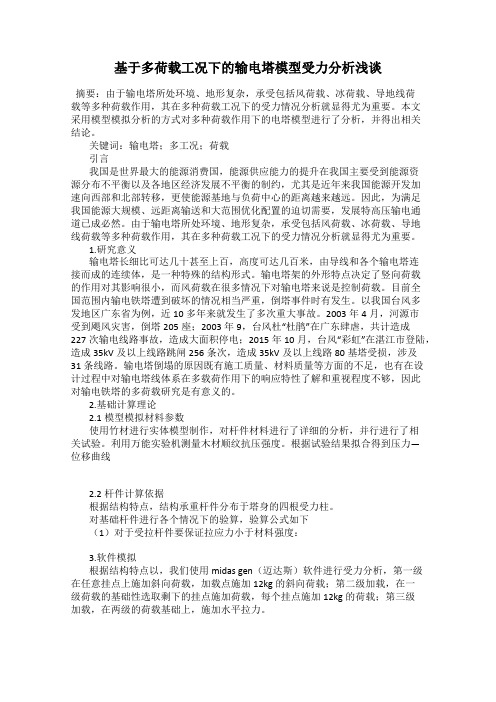

基于多荷载工况下的输电塔模型受力分析浅谈摘要：由于输电塔所处环境、地形复杂，承受包括风荷载、冰荷载、导地线荷载等多种荷载作用，其在多种荷载工况下的受力情况分析就显得尤为重要。
本文采用模型模拟分析的方式对多种荷载作用下的电塔模型进行了分析，并得出相关结论。
关键词：输电塔；多工况；荷载引言我国是世界最大的能源消费国，能源供应能力的提升在我国主要受到能源资源分布不平衡以及各地区经济发展不平衡的制约，尤其是近年来我国能源开发加速向西部和北部转移，更使能源基地与负荷中心的距离越来越远。
因此，为满足我国能源大规模、远距离输送和大范围优化配置的迫切需要，发展特高压输电通道已成必然。
由于输电塔所处环境、地形复杂，承受包括风荷载、冰荷载、导地线荷载等多种荷载作用，其在多种荷载工况下的受力情况分析就显得尤为重要。
1.研究意义输电塔长细比可达几十甚至上百，高度可达几百米，由导线和各个输电塔连接而成的连续体，是一种特殊的结构形式。
输电塔架的外形特点决定了竖向荷载的作用对其影响很小，而风荷载在很多情况下对输电塔来说是控制荷载。
目前全国范围内输电铁塔遭到破坏的情况相当严重，倒塔事件时有发生。
以我国台风多发地区广东省为例，近10多年来就发生了多次重大事故。
2003年4月，河源市受到飓风灾害，倒塔205座；2003年9，台风杜“杜鹃”在广东肆虐，共计造成227次输电线路事故，造成大面积停电；2015年10月，台风“彩虹”在湛江市登陆，造成35kV及以上线路跳闸256条次，造成35kV及以上线路80基塔受损，涉及31条线路。
输电塔倒塌的原因既有施工质量、材料质量等方面的不足，也有在设计过程中对输电塔线体系在多载荷作用下的响应特性了解和重视程度不够，因此对输电铁塔的多荷载研究是有意义的。
2.基础计算理论2.1模型模拟材料参数使用竹材进行实体模型制作，对杆件材料进行了详细的分析，并行进行了相关试验。
利用万能实验机测量木材顺纹抗压强度。

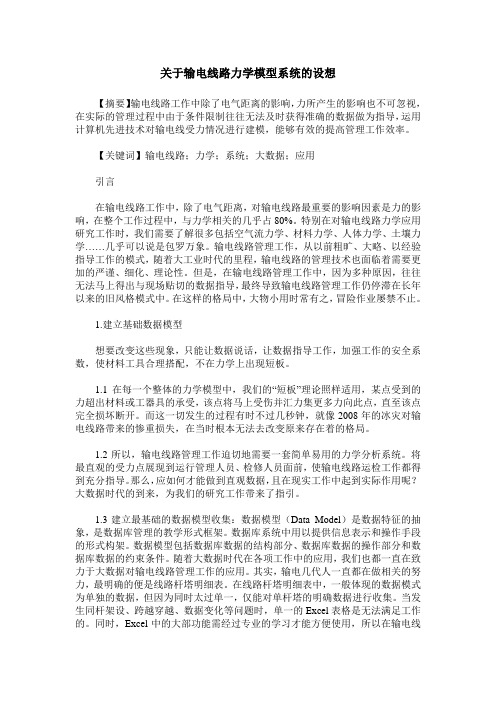

关于输电线路力学模型系统的设想【摘要】输电线路工作中除了电气距离的影响，力所产生的影响也不可忽视，在实际的管理过程中由于条件限制往往无法及时获得准确的数据做为指导，运用计算机先进技术对输电线受力情况进行建模，能够有效的提高管理工作效率。
【关键词】输电线路；力学；系统；大数据；应用引言在输电线路工作中，除了电气距离，对输电线路最重要的影响因素是力的影响，在整个工作过程中，与力学相关的几乎占80%。
特别在对输电线路力学应用研究工作时，我们需要了解很多包括空气流力学、材料力学、人体力学、土壤力学……几乎可以说是包罗万象。
输电线路管理工作，从以前粗旷、大略、以经验指导工作的模式，随着大工业时代的里程，输电线路的管理技术也面临着需要更加的严谨、细化、理论性。
但是，在输电线路管理工作中，因为多种原因，往往无法马上得出与现场贴切的数据指导，最终导致输电线路管理工作仍停滞在长年以来的旧风格模式中。
在这样的格局中，大物小用时常有之，冒险作业屡禁不止。
1.建立基础数据模型想要改变这些现象，只能让数据说话，让数据指导工作，加强工作的安全系数，使材料工具合理搭配，不在力学上出现短板。
1.1在每一个整体的力学模型中，我们的“短板”理论照样适用，某点受到的力超出材料或工器具的承受，该点将马上受伤并汇力集更多力向此点，直至该点完全损坏断开。
而这一切发生的过程有时不过几秒钟，就像2008年的冰灾对输电线路带来的惨重损失，在当时根本无法去改变原来存在着的格局。
1.2所以，输电线路管理工作迫切地需要一套简单易用的力学分析系统。
将最直观的受力点展现到运行管理人员、检修人员面前，使输电线路运检工作都得到充分指导。
那么，应如何才能做到直观数据，且在现实工作中起到实际作用呢？大数据时代的到来，为我们的研究工作带来了指引。
1.3建立最基础的数据模型收集：数据模型（Data Model）是数据特征的抽象，是数据库管理的教学形式框架。
数据库系统中用以提供信息表示和操作手段的形式构架。
输电线路杆塔矢量模型的定义一、引言输电线路是将电能从发电厂送至用户的重要设施，而杆塔则是输电线路中起到支撑和导向作用的重要构件。
为了更好地对输电线路杆塔进行设计、分析和评估，就需要建立杆塔的矢量模型。
本文将对输电线路杆塔矢量模型的定义进行详细阐述。
二、输电线路杆塔矢量模型的定义输电线路杆塔矢量模型是指将杆塔的几何形状、物理属性以及与其他杆塔之间的连接关系等信息用矢量形式进行描述的模型。
它可以通过数学方法和计算机技术进行建模和分析，以实现对杆塔结构的精确描述和仿真分析。
具体而言，输电线路杆塔矢量模型包括以下几个方面的信息：1. 杆塔几何形状：包括杆塔的高度、宽度、厚度等几何尺寸参数。
这些参数可以用来描述杆塔的外观形状，以及对于风载、荷载等外部力的响应情况。
2. 杆塔材料属性：包括杆塔的材料类型、材料的强度、刚度等物理特性。
这些参数可以用来描述杆塔的力学性能，以及对于外部载荷的响应能力。
3. 杆塔连接方式：包括杆塔与基础的连接方式、杆塔与导线的连接方式等。
这些参数可以用来描述杆塔与其他构件之间的连接关系，以及对于外部载荷的传递和分配情况。
在建立输电线路杆塔矢量模型时，可以采用三维几何模型、有限元模型等方法。
其中，三维几何模型可以直观地表示杆塔的几何形状，有限元模型可以更加准确地描述杆塔的力学性能。
通过将这些模型与计算机技术相结合，可以实现对杆塔的多方面分析，如结构强度、抗风性能、振动特性等。
三、输电线路杆塔矢量模型的应用输电线路杆塔矢量模型的建立对于输电线路的设计和运行具有重要意义。
它可以用于以下几个方面的应用：1. 杆塔设计和评估：通过建立杆塔矢量模型，可以对杆塔的结构强度和稳定性进行分析和评估，以确保杆塔在各种外部载荷作用下的安全可靠性。
2. 杆塔优化设计：通过对杆塔矢量模型进行参数化分析和优化设计，可以提高杆塔的抗风性能、减轻杆塔的重量、降低杆塔的成本等。
3. 杆塔振动特性分析：通过对杆塔矢量模型进行模态分析和频率响应分析，可以预测杆塔的振动特性，为杆塔的设计和抗振措施提供依据。
特高压输电线路杆塔基础模型研究特高压输电线路是现代电力系统的重要组成部分，其输电能力和电力传输效率远远高于普通电力线路。
然而，特高压输电线路的架设需要考虑到诸多的技术和工程难题，其中之一就是杆塔基础的设计问题。
本文将就特高压输电线路杆塔基础模型研究进行探讨。
一、特高压输电线路杆塔基础的重要性杆塔基础是特高压输电线路的重要组成部分，它起到了支撑杆塔和稳定线路的重要作用。
此外，杆塔基础的设计也会影响到输电线路的可靠性、稳定性和安全性。
在特高压输电线路的设计中，杆塔基础的设计与土壤工程、地震工程、结构工程等学科有着密切的联系和相互制约。
因此，特高压输电线路杆塔基础模型的研究具有重要的现实意义和应用价值。
二、特高压输电线路杆塔基础模型研究的现状目前，特高压输电线路杆塔基础的模型研究已经引起了学术界和工程界的关注。
许多学者和工程师在此领域开展了一系列的研究工作，并取得了不少的进展。
在特高压输电线路杆塔基础模型研究中，主要涉及到以下几个方面：一是成型杆塔基础的设计和优化；二是动力响应和地震反应的分析；三是考虑不同土层条件下的基础设计；四是考虑不同荷载情况下模型的响应行为等等。
同时，还有许多的现代技术和方法被应用到了特高压输电线路杆塔基础模型的研究中，如计算机仿真技术、力学模拟方法、结构优化算法等等，这些技术和方法的应用提高了研究水平和实际应用效果。
三、特高压输电线路杆塔基础模型研究的未来展望随着特高压输电线路的飞速发展和不断升级，杆塔基础的设计和模型也面临着新的挑战和机遇。
未来，特高压输电线路杆塔基础模型研究将会向着以下几个方面发展：一是更加精细化和细节化的模型设计和分析，这需要运用更加精准的材料和工程知识进行研究；二是更加注重实际工程应用的需求，将研究成果转化为实用的技术和方法，进一步提高特高压输电线路的可靠性和安全性；三是更加注重环保和可持续发展，将杆塔基础的设计与可再生能源技术和智能能源管理技术相结合，为经济和社会发展做出更大的贡献。
输电线路塔线力学模型
引言：输电线路是将电力从发电厂传送到用户的重要设施。
而输电线路的安全与可靠运行，则离不开塔杆结构的稳定性和力学模型的研究。
本文将详细探讨输电线路塔线力学模型的相关内容。
一、塔线力学模型的定义和作用
力学模型是通过对物体的力学性质和规律进行数学建模和分析，来研究物体的受力和变形情况的方法。
输电线路塔线力学模型可将输电线路系统的各个部分进行具体描述，以此来分析和预测塔杆的结构稳定性，确定塔杆的最佳设计方案，并指导施工和维护。
二、塔线力学模型的基本假设
1. 塔杆刚性假设：将输电塔杆视为刚性物体，忽略其弯曲和扭转变形，将力学模型简化为杆件受到的外力和内力平衡问题；
2. 导线均匀受力假设：将导线视为均匀受力的刚性杆，忽略其处于不规则弯曲状态下的受力情况；
3. 风荷载假设：将输电线路在实际工况下受到风载荷的作用，建立适合风荷载的数学模型。
三、塔线力学模型的建立方法
1. 输电线塔的结构模型：将输电线塔简化为杆件和吊点组成的刚体结构，并考虑到不同部位可能发生的受力情况；
2. 杆件和吊点的受力分析：根据力学平衡原理，对各个杆件和吊点的受力情况进行分析，确定各点的受力大小和受力方向；
3. 导线的受力分析：根据导线的形状和受力情况，利用刚性杆梁理论，推导出导线受力的数学模型；
4. 风荷载的作用分析：考虑到风速、输电线路的形状和风荷载的分布情况，建立输电线路在风荷载作用下的力学模型。
四、塔线力学模型的优化和应用
1. 结构优化：根据力学模型的分析结果，通过合理调整输电线塔的结构参数，以达到提高结构稳定性和减小结构变形的目的；
2. 强度分析：根据输电线路在实际工作条件下的受力情况，进行强度分析，评估各个杆件和吊点的强度是否满足要求；
3. 施工指导：根据塔线力学模型的研究成果，提供塔杆施工的详细指导，包括塔杆的安装顺序、材料选择和施工要点等；
4. 维护管理：利用塔线力学模型对输电线路的工作状态进行实时监测和分析，及时发现可能存在的结构问题，并采取措施进行修复或替换。
结论：输电线路塔线力学模型的研究对于保障输电线路的安全运行至关重要。
通过建立合理的力学模型和进行优化分析，能够提高输电线路的稳定性和可靠性，为输电线路的设计、施工和维护提供科学参考和指导。
随着科技的不断进步，塔线力学模型将在输电线路建设和改造中起到更加重要的作用。
