输电线路结构设计要点

架空输电线路铁塔结构及基础设计的要点摘要：在架空输电线路设计中，铁塔结构设计和基础设计均是十分重要的内容。

所以为了更好地促进其设计水平的提升，本文主要从架空输电线路铁塔结构和基础两个方面，就其设计要点进行了探讨。

关键词：架空输电线路；铁塔结构；基础；设计要点为了确保架空输电线路的质量得到有效的提升，我们必须紧密结合实际，切实加强架空输电线路铁塔结构和基础的设计，并掌握其设计要点，才能更好地促进整个设计工作的最优化。

以下笔者就此展开探究性的分析。

1.架空输电线路铁塔结构设计要点分析1.1设计思路在架空输电线路铁塔结构设计中，其主要包含了三个部分：①塔头；②塔身；③塔腿。

由于其不同的用途，所以其在分类时也有所不同。

因而我们必须紧密结合其结构类型，在结构设计中，确保国家的各项建设方针政策得到有效的落实，紧密结合区域特点，注重先进新材料和新工艺技术的应用。

常见的架空输电线路铁塔主要是采用角钢加固，利用C级螺栓原件连接而成的空间桁架结构系统。

其设计要点如下。

1.2具体的设计要点一是做好塔头杆系结点的设计。

这就需要切实注重架空输电线路铁塔内力的分析。

在对三铰拱开展内力分析时，主要是利用三铰塔头，并在其中间采取架设平连杆的方式。

二是在布置杆系时，主要是结合所在区域的地质地貌与水文气象等诸多因素，针对性的做好杆塔型号和工程导线型号的选择。

在实际选择时，应尽可能地选择具有较长使用年限的材料。

在具体的布置过程中，首先是在导线横档下做好平面斜材布置工作，常见的布置方式是采取交叉斜材的方式实施，为了尽可能地将纵向荷载问题减缓，主要是在导线横担的中部布置交叉斜材，并在这一部位节点上安装一根短角钢，并尽可能地在杆系布置过程中充分考虑纵向荷载带来的影响。

其次是在塔腿设计中加装平连杆，从而将力学模型变成超静定模型，在计算过程中，主要是将使用的平连杆按照杆件进行计算，就能有效的将其误差降到最低，避免引发荷载加大的情况。

三是在对塔身斜材进行布置时，应充分考虑到塔身自身的宽度，以及斜材等因素，并结合斜材给外荷载抵抗力矩来计算其长度带来的影响。

输电线路铁塔结构优化设计的几点思路郭　翔（内蒙古鲁电蒙源电力工程有限公司）摘　要：铁塔结构设计是在满足线路电气间隙要求的基础上，通过荷载计算与组合，杆塔结构型式选择，结构内力与变形计算分析，强度、稳定和刚度等计算，得出最优的杆塔型式的过程。

关键词：铁塔；结构设计；强度；可靠度０　引言输电线路主要由五大部分组成，即线、金具、绝缘子、塔和基础，杆塔是组成输电线路的重要部分之一，其造价占工程本体的３０％以上，杆塔的选型取决于输电方式（单回、多回、交直流、紧凑型、电压等级）、路径情况（沿线的规划情况、房屋、林木等）、地质情况、地形条件和使用条件，杆塔设计时应在满足上述要求的前提下，根据综合技术经济比较，精心设计，以实现安全、经济、环保、美观的目标［１］。

１　铁塔结构优化的主要原则杆塔结构优化，应以达到安全可靠、先进适用、经济合理为目标。

（１）确保铁塔有足够的强度和稳定性以保证线路的安全运行。

（２）尽可能减少线路走廊宽度，节省走廊清理费用，保护环境。

（３）采用先进、合理的构造减小铁塔钢材耗量，从而降低工程造价。

结构优化主要从以下几个方面进行［２ ３］：（１）在结构型式上，塔身有最优的坡度。

（２）铁塔构件的布置合理、结构型式简洁，传力路线直接、简短、清晰。

（３）尽可能少用隔面，隔面要采用几何不变结构，隔面结构要合理。

（４）斜材尽可能直接连于主材，尽可能少采用节点板。

（５）合理划分节间，充分发挥构件的承载能力。

２　依据的规范、规程ＧＢ５０５４５ ２０１０《１１０ｋＶ～７５０ｋＶ架空输电线路设计规范》ＤＬ／Ｔ５１５４ ２０２０《架空输电线路杆塔结构设计技术规定》ＧＢ５００７ ２０１７《钢结构设计标准》《电力工程高压送电线路设计手册》ＤＬ／Ｔ５４４２ ２０１０《输电线路铁塔制图和构造规定》３　优化方法３ １　动态规划法和满应力准则法相结合的设计方法下面给出具体计算方法。

目标函数为：Ｗ＝∑ｎｋ＝１Ｗｋｋ＝１，２，…，ｎＷｋ＝∑ｍｉ＝１ｘｋｉｘｋｉ≥０，ｉ＝１，２，…，ｍ{ｋ（１）式中，ｎ为子结构数；ｍｋ为第ｋ个子结构的杆件数；ｘｋｉ为第ｋ个子结构的第ｉ杆件的截面面积。

施工图设计是按照国家的有关法规、标准、初步设计原则和设计审核意见所做的安装设计，由施工图纸和施工说明书、计算书、地面标桩等组成。

施工说明书主要是说明为实现设计图而要求的施工方法、原则和工艺标准。

工程施工图设计文件编制，必须符合国家有关法律法规、现行工程建设标准规范及电力行业技术标准，其中涉及强制性条文的规定必须严格执行，还应积极采用现行的通用设计和标准化设计。

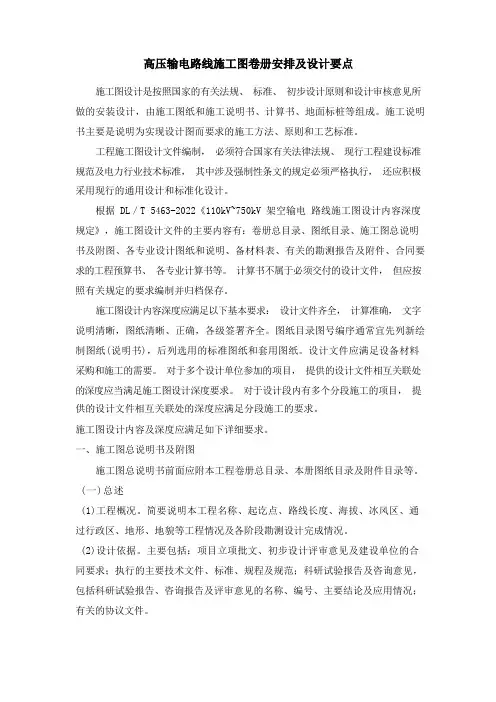

根据 DL／T 5463-2022《110kV~750kV 架空输电路线施工图设计内容深度规定》，施工图设计文件的主要内容有：卷册总目录、图纸目录、施工图总说明书及附图、各专业设计图纸和说明、备材料表、有关的勘测报告及附件、合同要求的工程预算书、各专业计算书等。

计算书不属于必须交付的设计文件，但应按照有关规定的要求编制并归档保存。

施工图设计内容深度应满足以下基本要求：设计文件齐全，计算准确，文字说明清晰，图纸清晰、正确，各级签署齐全。

图纸目录图号编序通常宜先列新绘制图纸(说明书)，后列选用的标准图纸和套用图纸。

设计文件应满足设备材料采购和施工的需要。

对于多个设计单位参加的项目，提供的设计文件相互关联处的深度应当满足施工图设计深度要求。

对于设计段内有多个分段施工的项目，提供的设计文件相互关联处的深度应满足分段施工的要求。

施工图设计内容及深度应满足如下详细要求。

一、施工图总说明书及附图施工图总说明书前面应附本工程卷册总目录、本册图纸目录及附件目录等。

(一)总述(1)工程概况。

简要说明本工程名称、起讫点、路线长度、海拔、冰风区、通过行政区、地形、地貌等工程情况及各阶段勘测设计完成情况。

(2)设计依据。

主要包括：项目立项批文、初步设计评审意见及建设单位的合同要求；执行的主要技术文件、标准、规程及规范；科研试验报告及咨询意见，包括科研试验报告、咨询报告及评审意见的名称、编号、主要结论及应用情况；有关的协议文件。

(3)设计规模和范围。

设计规模及范围主要包括从某一变电站至另一变电站的全部或者部份路线本体设计，通信保护设计，预算编制(如合同有要求)，及运行组织设计的附属设施等。

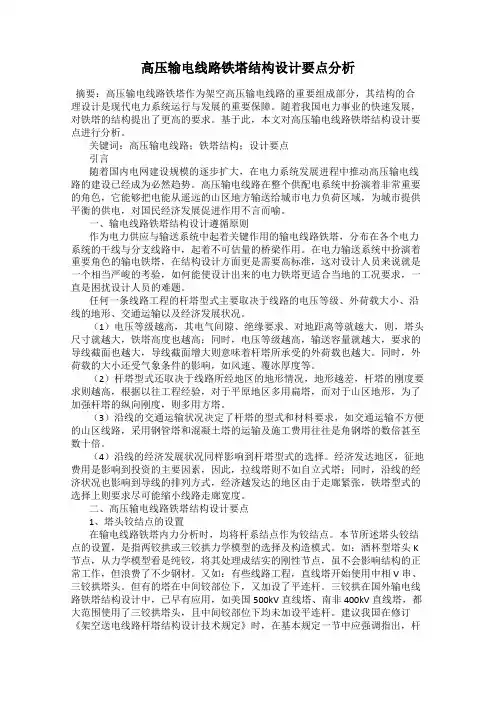

高压输电线路铁塔结构设计要点分析摘要：高压输电线路铁塔作为架空高压输电线路的重要组成部分，其结构的合理设计是现代电力系统运行与发展的重要保障。

随着我国电力事业的快速发展，对铁塔的结构提出了更高的要求。

基于此，本文对高压输电线路铁塔结构设计要点进行分析。

关键词：高压输电线路；铁塔结构；设计要点引言随着国内电网建设规模的逐步扩大，在电力系统发展进程中推动高压输电线路的建设已经成为必然趋势。

高压输电线路在整个供配电系统中扮演着非常重要的角色，它能够把电能从遥远的山区地方输送给城市电力负荷区域，为城市提供平衡的供电，对国民经济发展促进作用不言而喻。

一、输电线路铁塔结构设计遵循原则作为电力供应与输送系统中起着关键作用的输电线路铁塔，分布在各个电力系统的干线与分支线路中，起着不可估量的桥梁作用。

在电力输送系统中扮演着重要角色的输电铁塔，在结构设计方面更是需要高标准，这对设计人员来说就是一个相当严峻的考验，如何能使设计出来的电力铁塔更适合当地的工况要求，一直是困扰设计人员的难题。

任何一条线路工程的杆塔型式主要取决于线路的电压等级、外荷载大小、沿线的地形、交通运输以及经济发展状况。

（1）电压等级越高，其电气间隙、绝缘要求、对地距离等就越大，则，塔头尺寸就越大，铁塔高度也越高；同时，电压等级越高，输送容量就越大，要求的导线截面也越大，导线截面增大则意味着杆塔所承受的外荷载也越大。

同时，外荷载的大小还受气象条件的影响，如风速、覆冰厚度等。

（2）杆塔型式还取决于线路所经地区的地形情况，地形越差，杆塔的刚度要求则越高，根据以往工程经验，对于平原地区多用扁塔，而对于山区地形，为了加强杆塔的纵向刚度，则多用方塔。

（3）沿线的交通运输状况决定了杆塔的型式和材料要求，如交通运输不方便的山区线路，采用钢管塔和混凝土塔的运输及施工费用往往是角钢塔的数倍甚至数十倍。

（4）沿线的经济发展状况同样影响到杆塔型式的选择。

经济发达地区，征地费用是影响到投资的主要因素，因此，拉线塔则不如自立式塔；同时，沿线的经济状况也影响到导线的排列方式，经济越发达的地区由于走廊紧张，铁塔型式的选择上则要求尽可能缩小线路走廊宽度。

电力科技架空输电线路铁塔结构设计要点分析张 琨（国核电力规划设计研究院重庆有限公司，重庆 401121）摘要：随着人们生活水平的不断提升，人们对经济与物质提出的要求也越来越高，对电力程度的依赖性也越来越大。

为了给人们提供安全稳定的输电线路，应当对电网结构进行完善，同时，需要科学设计架空输电线路铁塔设计，输电线路铁塔不仅是架空输电线路的重要组成部分，且在一定程度对导线、地线及附件起着支撑作用，其与我国的电力供应有着密切联系。

本文首先分析了介绍了输电线路铁塔，然后就输电线路铁塔的结构设计方法进行分析，最后探究了铁塔基础设计的优化策略。

关键词：架空输电线路；铁塔结构；设计要点在当前新时代背景下，人们对线路的安全运行提出了较高的要求，架空输电线路铁塔结构设计过程中，不仅能要考虑到其经济效益，还需要对铁塔的安全稳定性进行充分考虑。

在输电线路事故中，不合理的铁塔结构占据重要比例，因此，科学的设计架空输电线路铁塔结构工作具有重要意义[1]。

本文着重分析了架空输电线路铁塔结构设计要点，以此使输电线路铁塔结构的安全稳定得到提高。

1 输电线路铁塔结构设计简介所谓的输电线路铁塔就是电力铁塔，塔头、塔身塔腿是组成整个铁塔的主要部分，根据用途的不同输电线路铁塔的形状也有所差异，比如，耐张塔、直线塔、换位塔等，按照铁塔的形状一般分为五种类型，一是酒杯型，二是猫头型，三是上字型，四是干字型，五是桶型。

几片平面结构是构成输电线路铁塔塔架的主要部分，为了形成一个几何不变的塔架结构，需要组合各片平面桁架，还需要将横隔进行设置，设置的位置在各横截面的地方[2]。

2 输电线路铁塔结构设计要点在电力线路工程建设中，输电线路铁塔结构设计占据重要地位，在实际中，设计师应在相关的原理与方式基础上进行设计，将各种设计理念及思想充分发挥，以此使输电线路铁塔的安全性得到保障，以此更好的推动电力系统的良好发展。

面对不断变化和发展的经济，自然环境不断对输电线路铁塔的设计提出更高的要求，所以，科学的设计架空输电线路铁塔结构具有重要意义。

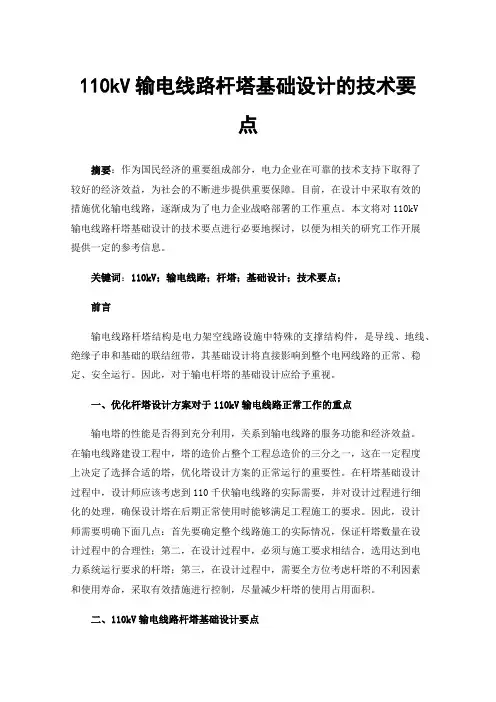

110kV输电线路杆塔基础设计的技术要点摘要：作为国民经济的重要组成部分，电力企业在可靠的技术支持下取得了较好的经济效益，为社会的不断进步提供重要保障。

目前，在设计中采取有效的措施优化输电线路，逐渐成为了电力企业战略部署的工作重点。

本文将对110kV输电线路杆塔基础设计的技术要点进行必要地探讨，以便为相关的研究工作开展提供一定的参考信息。

关键词：110kV；输电线路；杆塔；基础设计；技术要点；前言输电线路杆塔结构是电力架空线路设施中特殊的支撑结构件，是导线、地线、绝缘子串和基础的联结纽带，其基础设计将直接影响到整个电网线路的正常、稳定、安全运行。

因此，对于输电杆塔的基础设计应给予重视。

一、优化杆塔设计方案对于110kV输电线路正常工作的重点输电塔的性能是否得到充分利用，关系到输电线路的服务功能和经济效益。

在输电线路建设工程中，塔的造价占整个工程总造价的三分之一，这在一定程度上决定了选择合适的塔，优化塔设计方案的正常运行的重要性。

在杆塔基础设计过程中，设计师应该考虑到110千伏输电线路的实际需要，并对设计过程进行细化的处理，确保设计塔在后期正常使用时能够满足工程施工的要求。

因此，设计师需要明确下面几点：首先要确定整个线路施工的实际情况，保证杆塔数量在设计过程中的合理性；第二，在设计过程中，必须与施工要求相结合，选用达到电力系统运行要求的杆塔；第三，在设计过程中，需要全方位考虑杆塔的不利因素和使用寿命，采取有效措施进行控制，尽量减少杆塔的使用占用面积。

二、110kV输电线路杆塔基础设计要点1.图纸设计110kV输电线路工程的工作前，我们必须先进行图纸工程的设计，然后经过层层审核，最终运用到实际的施工中。

在进行图纸的设计过程中，设计者必须要与工作人员和监管者共同完成图纸的设计工作，目的是在于让施工者详细了解设计的重要目标，然后施工者才能在施工过程中注意到小的细节，才能更深层次的提高施工的质量，保证施工过程中的技能的完美，设计者与施工人员在讨论的过程中，可以发现并提出存在的问题，共同商讨完成输电线路的工程。

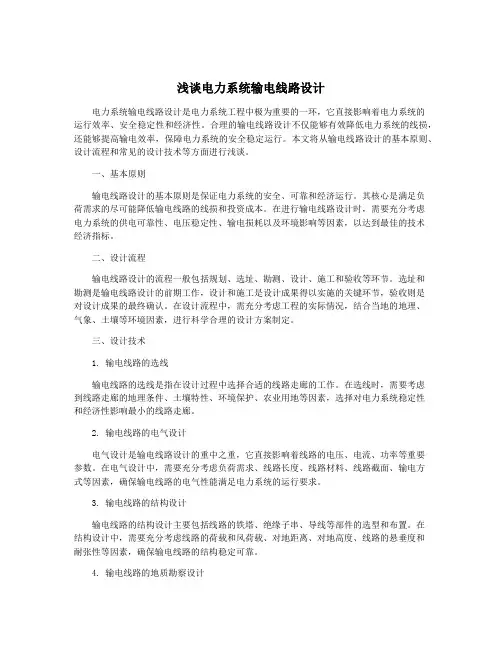

浅谈电力系统输电线路设计电力系统输电线路设计是电力系统工程中极为重要的一环，它直接影响着电力系统的运行效率、安全稳定性和经济性。

合理的输电线路设计不仅能够有效降低电力系统的线损，还能够提高输电效率，保障电力系统的安全稳定运行。

本文将从输电线路设计的基本原则、设计流程和常见的设计技术等方面进行浅谈。

一、基本原则输电线路设计的基本原则是保证电力系统的安全、可靠和经济运行。

其核心是满足负荷需求的尽可能降低输电线路的线损和投资成本。

在进行输电线路设计时，需要充分考虑电力系统的供电可靠性、电压稳定性、输电损耗以及环境影响等因素，以达到最佳的技术经济指标。

二、设计流程输电线路设计的流程一般包括规划、选址、勘测、设计、施工和验收等环节。

选址和勘测是输电线路设计的前期工作，设计和施工是设计成果得以实施的关键环节，验收则是对设计成果的最终确认。

在设计流程中，需充分考虑工程的实际情况，结合当地的地理、气象、土壤等环境因素，进行科学合理的设计方案制定。

三、设计技术1. 输电线路的选线输电线路的选线是指在设计过程中选择合适的线路走廊的工作。

在选线时，需要考虑到线路走廊的地理条件、土壤特性、环境保护、农业用地等因素，选择对电力系统稳定性和经济性影响最小的线路走廊。

2. 输电线路的电气设计电气设计是输电线路设计的重中之重，它直接影响着线路的电压、电流、功率等重要参数。

在电气设计中，需要充分考虑负荷需求、线路长度、线路材料、线路截面、输电方式等因素，确保输电线路的电气性能满足电力系统的运行要求。

3. 输电线路的结构设计输电线路的结构设计主要包括线路的铁塔、绝缘子串、导线等部件的选型和布置。

在结构设计中，需要充分考虑线路的荷载和风荷载、对地距离、对地高度、线路的悬垂度和耐张性等因素，确保输电线路的结构稳定可靠。

4. 输电线路的地质勘察设计地质勘察设计是输电线路设计的重要一环，它对输电线路的选址和走廊的确定起着关键的作用。

在地质勘察设计中，需要对线路走廊的地质条件、地层稳定性、地质灾害、地震等因素进行详细的调查和分析，为输电线路的建设提供科学依据。

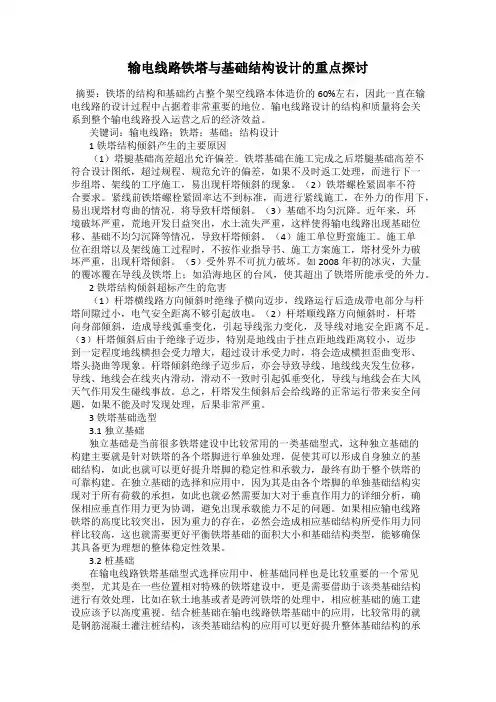

输电线路铁塔与基础结构设计的重点探讨摘要：铁塔的结构和基础约占整个架空线路本体造价的60%左右，因此一直在输电线路的设计过程中占据着非常重要的地位。

输电线路设计的结构和质量将会关系到整个输电线路投入运营之后的经济效益。

关键词：输电线路；铁塔；基础；结构设计1铁塔结构倾斜产生的主要原因（1）塔腿基础高差超出允许偏差。

铁塔基础在施工完成之后塔腿基础高差不符合设计图纸，超过规程、规范允许的偏差，如果不及时返工处理，而进行下一步组塔、架线的工序施工，易出现杆塔倾斜的现象。

（2）铁塔螺栓紧固率不符合要求。

紧线前铁塔螺栓紧固率达不到标准，而进行紧线施工，在外力的作用下，易出现塔材弯曲的情况，将导致杆塔倾斜。

（3）基础不均匀沉降。

近年来，环境破坏严重，荒地开发日益突出，水土流失严重，这样使得输电线路出现基础位移、基础不均匀沉降等情况，导致杆塔倾斜。

（4）施工单位野蛮施工。

施工单位在组塔以及架线施工过程时，不按作业指导书、施工方案施工，塔材受外力破坏严重，出现杆塔倾斜。

（5）受外界不可抗力破坏。

如2008年初的冰灾，大量的覆冰覆在导线及铁塔上；如沿海地区的台风，使其超出了铁塔所能承受的外力。

2铁塔结构倾斜超标产生的危害（1）杆塔横线路方向倾斜时绝缘子横向迈步，线路运行后造成带电部分与杆塔间隙过小，电气安全距离不够引起放电。

（2）杆塔顺线路方向倾斜时，杆塔向身部倾斜，造成导线弧垂变化，引起导线张力变化，及导线对地安全距离不足。

（3）杆塔倾斜后由于绝缘子迈步，特别是地线由于挂点距地线距离较小，迈步到一定程度地线横担会受力增大，超过设计承受力时，将会造成横担歪曲变形、塔头挠曲等现象。

杆塔倾斜绝缘子迈步后，亦会导致导线、地线线夹发生位移，导线、地线会在线夹内滑动，滑动不一致时引起弧垂变化，导线与地线会在大风天气作用发生碰线事故。

总之，杆塔发生倾斜后会给线路的正常运行带来安全问题，如果不能及时发现处理，后果非常严重。

3铁塔基础选型3.1独立基础独立基础是当前很多铁塔建设中比较常用的一类基础型式，这种独立基础的构建主要就是针对铁塔的各个塔脚进行单独处理，促使其可以形成自身独立的基础结构，如此也就可以更好提升塔脚的稳定性和承载力，最终有助于整个铁塔的可靠构建。

架空输电线路铁塔结构与基础设计要点摘要：现代社会经济发展水平的不断提高使得各个行业、领域对电能的需求量持续增加，用电负荷也不断提升，架空输电线路在运行中所对应的输送容量以及导线截面持续增大。

与此同时，城市地区架空输电线路还面临着线路走廊越来越窄，交叉跨越现象越来越多，跨越高度越来越大的问题。

在这一背景下，对架空输电线路铁塔结构与基础的设计显得尤为重要。

关键词：架空输电线路；铁塔结构；基础设计；窄基铁塔目前，架空输电线路一直都在电力供应系统中发挥着越来越重要的作用。

从中国经济发展的情况来看，企业正对电力供应方面提出更高的要求。

在针对架空输电线路进行设计的过程中，一方面要能够保证整个铁塔的安全和稳定，另外一方面还需要保证铁塔投入过程中产生的经济效益。

但是目前这国架空输电线路在设计的过程中还存在着诸多问题，进而也会导致各种类型事故的发生。

因此尤其需要结合目前架空输电线路建设的实际情况找出目前输电线路设计中的不合理之处，以便能够更好地提高整个架空输电线路的安全性和稳定性。

1输电线路铁塔的基本介绍在对架空输电线路铁塔结构与基础设计的时候，不仅要考虑到铁塔的稳定性而且要保证铁塔的安全。

如果架空输电线路铁塔结构与基础设计不合理，那么这个架空输电线路铁塔的建设就是失败的，不仅影响以后电力的正常运行而且会发生输电线路的事故。

不断的提高架空输电线路铁塔结构与基础设计水平，从而有效地保障输电线路的运行安全。

输电线路铁塔就是常说的电力铁塔，整个铁塔结构主要由塔头塔身、塔腿三大部分组成。

根据用途的不同输电线路铁塔的彤状也是千变万化的，例如按用途分有：耐张塔、直线塔、转角塔、换位塔、终端塔和跨越塔等，按其形状一般分为酒杯型、猫头型、上字型、干字型和桶型五种。

输电线路铁塔塔架是由几片平面结构构成。

为了将各片平面桁架组合起来成为一个几何不变的塔架结构，则需要设置横隔。

横隔应设置在各横截面处，横隔面是塔身平均宽度的2.0-25倍。

浅谈输电线路杆塔结构设计输电线路杆塔结构设计是电力工程中非常重要的一环，它承载着输电线路的重要负荷，直接关系到输电线路的安全稳定运行。

本文将从杆塔结构设计的需求、设计原则、设计方法等方面进行浅谈。

杆塔结构设计的需求。

输电线路杆塔结构设计需满足以下几个方面的需求：1. 承载能力：杆塔需能承受输电线路的重要荷载，如导线重量、风荷载、冰载等。

2. 稳定性：杆塔需具有足够的抗倾覆和抗滑动能力，以保证输电线路的稳定运行。

3. 经济性：杆塔需在满足承载能力和稳定性的前提下，尽可能减少材料和成本。

4. 施工性：杆塔需便于施工安装。

杆塔结构设计的原则。

1. 合理性原则：杆塔结构设计要符合力学原理，合理布置结构材料，确保承载能力和稳定性。

2. 安全性原则：杆塔结构设计要满足国家相关技术标准和规范，确保输电线路的安全运行。

3. 经济性原则：杆塔结构设计要在满足安全稳定的前提下，尽可能减少材料和成本。

4. 实用性原则：杆塔结构设计要考虑施工、运输、维护等因素，便于实际应用。

杆塔结构设计的方法。

1. 经验法：根据已有的经验和技术积累，确定杆塔结构类型和参数。

2. 仿真模拟法：利用计算机软件对杆塔结构进行力学分析和应力分析，评估其承载能力和稳定性。

3. 优化设计法：通过对不同结构方案进行比较和优化，选取最佳结构方案。

4. 正态分布法：根据输电线路的荷载特性和设计要求，采用正态分布法对杆塔结构进行设计。

输电线路杆塔结构设计是一个复杂而重要的任务，需要考虑承载能力、稳定性、经济性和施工性等多个方面的需求，遵循合理性、安全性、经济性和实用性的设计原则，采用经验法、仿真模拟法、优化设计法和正态分布法等设计方法，以确保输电线路的安全稳定运行。

论述 220kV架空输电线路设计要点摘要：在220kV架空输电线路设计的过程中，为了能够提高整体输电线路设计水平，推进系统的安全稳定运行，就需要根据现场实际情况对输电线路设计内容进行优化。

鉴于此，为了能够满足输电线路设计方案的要求，本文结合笔者多年工作实际，在论述220kV架空输电线路特点的基础上，对220kV架空输电线路设计的要点内容进行综合论述，希望探究之后可以给该领域的设计人员借鉴。

关键词： 220kV；输电线路；设计要点；分析0引言对于220kV架空输电线路设计而言，在设计的过程中需根据项目的实际要求，构建出科学设计方案，从而对输电线路安全运行提供技术保障。

因此在线路设计的过程中，需要根据现场实际情况，对设计方案进行技术经济综合分析，探寻出更为科学的有效设计手法，以提高整体设计方案的质量。

1 220kV架空输电线路的特点和其他电压等级的输电线路对比，220kV输电线主要有如下特点：220kV输电线路一般作为市（区）域联网的主干线路，负责为整个市（区）域内用户供电，线路路径一般较长。

从实际情况分析，中国幅员辽阔，为了减少对社会环境的影响，很多220kV架空输电线路都是架设在高山、峡谷或者人迹罕至的地带，地形条件复杂，交通运输状况较差，输电线路在运行维护管理难度较高。

其次，220kV输电线路的各项运行参数要求较高，且输送的额定容量也比较高，所以在运行的过程中容易产生比较大的电场强度。

最后，220kV输电线路需要配置的杆塔高度较高，且安装有大吨位、大体积的绝缘子，绝缘子串比较长，为了输电线路的安全稳定运行，预防可能发生的影响线路安全运行的事件，要准备足够且适用的备品与备件。

220kV输电线路作为市（区）域联网的主干线路，在电网中作为中坚力量，如出现影响线路安全运行的问题或者事故，则会导致严重的后果和影响，造成较大的财产损失与人员伤亡事故，故保证其安全稳定的运行至关重要。

2 220kV架空输电线路设计要点分析2.1 杆塔设计杆塔是架空配电线路中的基本设备之一，主要作用就是给就输电线路提供支撑，让系统可以稳定的运行，所以杆塔高度和强度均须满足线路运行要求。

输电线路杆塔结构设计与安全分析1. 引言输电线路是将电能从发电厂输送到用户的重要途径，其中杆塔是支撑输电线路的重要组成部分。

杆塔的结构设计和安全分析对于确保输电线路的可靠运行至关重要。

本文将探讨输电线路杆塔结构设计与安全分析的相关问题。

2. 输电线路杆塔结构设计2.1 杆塔的类型和功能杆塔的类型根据输电线路的特点和需求决定，主要有悬垂塔、耐张塔和角钢塔等。

不同类型的杆塔承受不同的应力和荷载，因此其结构设计需要根据实际情况合理选择。

悬垂塔用于支撑输电线路的过渡杆塔，主要作用是承受电线重量和保持电线在合适的高度。

耐张塔用于承受输电线路的张力，主要作用是保持电线的水平张力，并通过绝缘子串将电线与杆塔绝缘。

角钢塔用于支撑输电线路在角点和转角处，主要作用是承受电线的拉力和侧荷。

2.2 杆塔的结构设计要考虑的因素杆塔的结构设计要考虑多个因素，包括荷载、持久性、地基条件、风荷载、地震荷载和冰荷载等。

在设计过程中，需要通过强度计算、稳定计算和刚度计算等方法，确保杆塔能够承受各种荷载条件下的力学和结构要求。

3. 输电线路杆塔安全分析3.1 强度安全系数强度安全系数是评估杆塔结构安全性的重要指标。

强度安全系数是指杆塔承受外力作用下的最大应力与杆塔材料的屈服强度之比。

通常情况下，强度安全系数应满足设计规范的要求，以确保杆塔在设计寿命内不发生延性破坏。

3.2 稳定性分析稳定性分析是评估杆塔结构在外力作用下抵抗倾覆、屈曲和滑移等破坏形态的能力。

稳定性分析主要包括几何稳定性分析和结构稳定性分析。

几何稳定性分析主要考虑杆塔倾覆和滑移的问题，通过计算抵抗倾覆和滑移的稳定性安全系数来评估结构的稳定性。

结构稳定性分析主要考虑杆塔抵抗屈曲现象的能力，通过计算抵抗屈曲的稳定性安全系数来评估结构的稳定性。

3.3 风荷载分析输电线路杆塔在风力作用下会受到风荷载的影响，因此风荷载分析是杆塔结构安全分析的重要内容。

风荷载分析需要考虑杆塔的几何形状、表面粗糙度、地理位置以及风力特性等因素。

解析输电线路工程基础设计特点一、选线设计特点：1. 考虑输电线路的安全可靠性：在选线设计中要充分考虑线路的安全和可靠性，选择符合设计要求的线路线路走向，尽量避免交通干扰、自然灾害等不确定因素的影响。

2. 考虑线路整体经济效益：选择线路时要综合考虑工程投资、线路的输电能力、线路的电气、机械、土建以及运维等方面的费用，并选择整体经济效益最高的方案。

3. 优化线路布置：通过线路的规划、标准化设计、线路参数的优化等手段，尽量减少线路与农田、村庄、城镇、水源地、自然保护区等敏感区域的冲击，减少对人类、生态环境的影响。

二、线路结构设计特点：1. 线路型号选择：根据输电线路的电压等级、输电容量、跨越距离等要求选择合适的线型。

常见的线型有架空绝缘电缆、导线、架空电缆、地下电缆等。

2. 线路参数设计：对于输电线路，需要设计合适的线径、截面积、导线间距、绝缘子高度和距离等参数，以达到线路的稳定运行和安全可靠的要求。

3. 效果提升设计：通过有效降低线路的损耗、提高线路的输电能力，以及减少线路的阻力等手段，提高输电线路的效率和经济性。

三、地基和基础设计特点：1. 地质勘探和地基设计：在设计过程中要进行地质勘探，对地层的物理和力学特性进行分析，选择合适的地基类型和设计方案，保证输电线路的基础安全稳定。

2. 防止土壤腐蚀和土壤侵蚀：对于线路基础部分要采取防腐措施，以保护线路基础的耐久性和稳定性。

在设计中要考虑到地域气候条件，选择适当的防坍措施，以防止土壤侵蚀对线路基础的危害。

四、地形和环境特点：1. 跨越设计：在设计中要考虑到线路的跨越物与周边环境的协调性，避免对生态环境、城市景观、历史文化遗迹等产生破坏性影响。

2. 地形适应：线路的设计应考虑地形变化、地势起伏等地理因素，合理选择线路的走向和设计方案，以适应不同的地理条件。

输电线路工程基础设计的特点是从选线、结构、地基和地形等多方面进行综合考虑，以确保线路的安全可靠性、经济效益和环境适应性。

电力工程输电线路设计要点解析摘要：电力工程输电线路设计活动的开展从某种角度进行分析，输电线路工程设计活动的开展主要是为了界定设计的方向和范围，是保证电力工程输电线路施工工作有序开展的重要保证。

重要电力工程输电线路设计活动的开展是电力工程科学发展方向的重要依据。

因此必须充分重视电力工程输电线路设计要点，保证电力工程输电设计活动的有序进行。

本文以此为出发点，详细分析了电力工程输电线路设计要点。

关键词：电力工程；输电线路；设计要点电力工程输电线路设计的安全性和可靠性，是保证电力工程稳定供电的重要前提和基础条件。

如果电力工程输电线路设计方案无法做到精益求精，那么还可能对电力工程输电工作的开展造成一定的不良影响，因此在开展电力工程输电线路设计时，注重电力工程输电线路设计要点是至关重要的。

下面我们详细分析一下，电力工程输电线路设计要点。

一、影响电力工程输电线路设计因素（一）线路技术因素的影响线路技术的运用是开展电力工程输电线路施工活动的首要条件。

在开展电力工程输电线路施工活动的过程中，如果没有将电力工程输电线路设计技术运用其中，那么很可能导致电力工程输电线路施工存在一些不良问题，进而影响整个电力工程的施工进度【1】。

由于没有提高电力工程输电线路设计要求，便会在电力工程输电线路施工的过程中出现一定的偏差，进而降低了整个电力工程输电线路的施工标准，社会对电力工程输电线路的特性造成非常大的不良影响。

（二）地理环境因素的影响电力工程输电线路的地理环境对雷击现象则会产生非常明显的影响，比如电力工程输电线路的山区路段则属于雷电的多发区，由于电力工程输电线路所处的山体环境异常复杂，再加上多天气因素。

除此之外，山区内森林的覆盖面积相对较大，如果正逢下雨天气，那么则会产生大量的降雨，在这些诸多因素的影响下，山地区域内电力工程输电线路则会很容易受到雷击的影响，另外在沿海和山谷的区域范围内，电力工程输电线路也非常容易受到累积的影响，并且产生较为严重的后果，因此在这些区域内进行电路工程输电线路设计时，一定要充分分析电路工程输电线路在此些区域范围内的不利因素，将影响电力工程输电线路设计的因素降到最低程度【2】。

浅谈输电线路杆塔结构设计
随着电力系统的发展，输电线路的建设也在不断加强。

输电线路的杆塔结构是其中重要的组成部分，其设计合理与否直接影响到线路的安全性和可靠性。

下面，我将从杆塔的选址、结构设计和材料选择等方面对输电线路杆塔结构设计进行浅谈。

杆塔的选址是杆塔结构设计的首要考虑因素之一。

在选址过程中，需要考虑到地形、土质条件、气候因素和周边环境等因素。

优化的选址能够减少杆塔在自然环境中的受力情况，提高杆塔的稳定性和可靠性。

杆塔结构的设计需要考虑到线路的运行工况。

输电线路在运行中会受到风压、冰压、温度变化等外力的作用，因此杆塔的结构设计需要能够满足这些工况要求。

常见的设计方法包括强度设计、刚度设计和疲劳设计等。

杆塔结构的材料选择是影响线路可靠性和安全性的重要因素之一。

传统的输电线路杆塔多采用钢材作为主要材料，钢材具有高强度、耐腐蚀等优点。

随着新材料的不断发展，复合材料杆塔逐渐应用于输电线路的建设中。

复合材料杆塔具有质量轻、强度高、绝缘性好等优点，能够提高线路的可靠性和安全性。

为了提高输电线路的可靠性，还可以考虑在杆塔结构上加装避雷针、挂点等设施，增加杆塔在雷电等极端天气下的承受能力。

架空输电线路铁塔结构与基础设计分析
架空输电线路铁塔结构与基础设计是保证电力输送安全稳定的重要环节。

为了提高输电线路的可靠性和经济性，需要对铁塔结构和基础进行细致的设计和分析。

铁塔结构设计需要考虑以下几个方面。

首先是荷载分析，根据所处地区的环境和气候条件，确定风荷载、冰荷载等的设计值。

其次是结构类型选择，根据输电线路的电压等级和跨越距离，选择适当的结构类型，如直线塔、耐张塔等。

然后是结构参数设计，包括塔高、塔身形状、塔臂长度等，需要考虑到承受荷载的能力和施工的便利性。

最后是材料选择和焊接设计，需要选择适当的材料和焊接方法，保证铁塔的强度和稳定性。

基础设计是铁塔结构设计中不可忽视的一部分。

基础设计主要包括基础类型选择、基础尺寸确定和基础施工方法。

基础类型可以选择钢筋混凝土基础或钢桩基础等，需要根据地质条件和承载力要求进行选择。

基础尺寸的确定需要考虑到铁塔的荷载，包括垂直荷载和水平荷载，以及地震影响等因素。

基础施工方法需要根据具体情况选择，可以是浅基础或深基础，需要保证基础的稳定性和安全性。
