输电杆塔的结构设计分析

输电杆塔及基础设计随着电气设备的普及和城市化进程的加速，越来越多的电力输电线路需要建设。

因此，输电杆塔的设计成为了一项十分重要的工程项目，它关系到整个电力工程的安全可靠性。

本文将从输电杆塔及基础设计的角度出发，详细介绍输电杆塔的设计过程、设计要点和设计流程。

一、设计过程设计输电杆塔的过程是一个复杂的系统工程，需要结合选址、材料、制造、运输、安装等多方面因素，完成电力工程的目标。

其主要分为以下几个阶段：1、需求分析需求分析是设计输电杆塔的第一步。

在需求分析的过程中，需要将客户的需求和电力工程的技术要求进行整合分析，并确定产生设计的根本基础。

这一步非常重要，因为整个设计的方向和目标都将从这里开始确定。

2、设计方案制定依据需求分析所得的结果，确定输电杆塔的功能、特点、结构，设计出合理的方案，并进行若干方案比较，确定最佳的设计方案。

3、材料选用由于输电杆塔需要承受较大的风、雨、火等外力，所以材料的选择必须充分考虑材料的强度、抗腐蚀性等因素。

常用的材料有钢、混凝土等。

4、制造与加工制造与加工是设计过程中的一个非常重要的环节。

这个环节的主要目的是根据设计方案制造出质量稳定、可靠耐用的输电杆塔。

5、运输输电杆塔通常是由运输车辆运送到工程现场。

因此，运输过程必须充分考虑安全和稳定性，保证输电杆塔到达现场时不会损坏或变形。

6、安装输电杆塔的安装是一个非常关键的步骤，需要注意保证安全、稳定和可靠性。

需要按照设计方案固定杆塔，将配件正确安装在杆塔上，并对输电线路进行必要的检测和测试。

二、设计要点设计输电杆塔时，需要充分考虑以下要点，以确保输电杆塔在使用过程中能够正常工作。

1、结构设计输电杆塔需要在承受外部力的情况下，保持结构的稳定性和安全性。

因此，在设计中需要合理设置杆塔的支撑点和配重点，并根据输电线路的需求，设计合理的杆塔结构。

2、设计荷载输电杆塔需要承受如风、雨、火等自然因素的力量，因此在设计中，需要考虑实际情况下的荷载。

浅谈输电线路杆塔结构设计输电线路杆塔结构设计是电力工程中非常重要的一环，它承载着输电线路的重要负荷，直接关系到输电线路的安全稳定运行。

本文将从杆塔结构设计的需求、设计原则、设计方法等方面进行浅谈。

杆塔结构设计的需求。

输电线路杆塔结构设计需满足以下几个方面的需求：1. 承载能力：杆塔需能承受输电线路的重要荷载，如导线重量、风荷载、冰载等。

2. 稳定性：杆塔需具有足够的抗倾覆和抗滑动能力，以保证输电线路的稳定运行。

3. 经济性：杆塔需在满足承载能力和稳定性的前提下，尽可能减少材料和成本。

4. 施工性：杆塔需便于施工安装。

杆塔结构设计的原则。

1. 合理性原则：杆塔结构设计要符合力学原理，合理布置结构材料，确保承载能力和稳定性。

2. 安全性原则：杆塔结构设计要满足国家相关技术标准和规范，确保输电线路的安全运行。

3. 经济性原则：杆塔结构设计要在满足安全稳定的前提下，尽可能减少材料和成本。

4. 实用性原则：杆塔结构设计要考虑施工、运输、维护等因素，便于实际应用。

杆塔结构设计的方法。

1. 经验法：根据已有的经验和技术积累，确定杆塔结构类型和参数。

2. 仿真模拟法：利用计算机软件对杆塔结构进行力学分析和应力分析，评估其承载能力和稳定性。

3. 优化设计法：通过对不同结构方案进行比较和优化，选取最佳结构方案。

4. 正态分布法：根据输电线路的荷载特性和设计要求，采用正态分布法对杆塔结构进行设计。

输电线路杆塔结构设计是一个复杂而重要的任务，需要考虑承载能力、稳定性、经济性和施工性等多个方面的需求，遵循合理性、安全性、经济性和实用性的设计原则，采用经验法、仿真模拟法、优化设计法和正态分布法等设计方法，以确保输电线路的安全稳定运行。

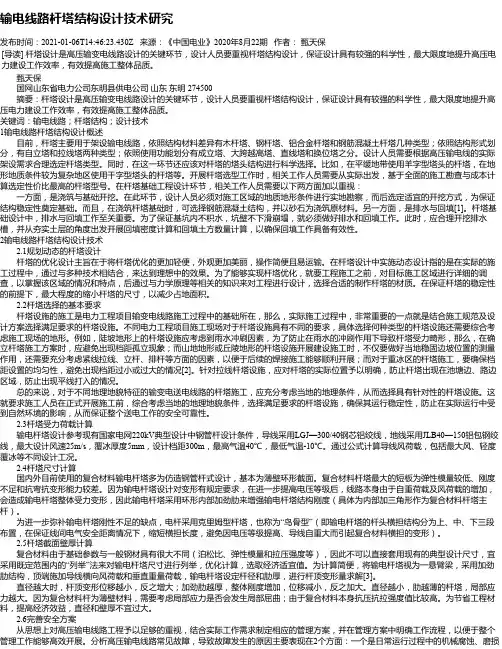

输电线路杆塔结构设计技术研究发布时间：2021-01-06T14:46:23.430Z 来源：《中国电业》2020年8月22期作者：甄天保[导读] 杆塔设计是高压输变电线路设计的关键环节，设计人员要重视杆塔结构设计，保证设计具有较强的科学性，最大限度地提升高压电力建设工作效率，有效提高施工整体品质。

甄天保国网山东省电力公司东明县供电公司山东东明 274500摘要：杆塔设计是高压输变电线路设计的关键环节，设计人员要重视杆塔结构设计，保证设计具有较强的科学性，最大限度地提升高压电力建设工作效率，有效提高施工整体品质。

关键词：输电线路；杆塔结构；设计技术1输电线路杆塔结构设计概述目前，杆塔主要用于架设输电线路，依照结构材料差异有木杆塔、钢杆塔、铝合金杆塔和钢筋混凝土杆塔几种类型；依照结构形式划分，有自立塔和拉线塔两种类型；依照使用功能划分有成立塔、大跨越高塔、直线塔和换位塔之分。

设计人员需要根据高压输电线的实际架设需求合理选定杆塔类型。

同时，在这一环节还应该对杆塔的塔头结构进行科学选择。

比如，在平缓地带使用羊字型塔头的杆塔，在地形地质条件较为复杂地区使用干字型塔头的杆塔等。

开展杆塔选型工作时，相关工作人员需要从实际出发，基于全面的施工勘查与成本计算选定性价比最高的杆塔型号。

在杆塔基础工程设计环节，相关工作人员需要以下两方面加以重视：一方面，是浇筑与基础开挖。

在此环节，设计人员必须对施工区域的地质地形条件进行实地勘察，而后选定适宜的开挖方式，为保证结构稳定性奠定基础。

而且，在浇筑杆塔基础时，可选择钢筋混凝土结构，并以砂石为浇筑原材料。

另一方面，是排水与回填[1]。

杆塔基础设计中，排水与回填工作至关重要。

为了保证基坑内不积水，坑壁不下滑崩塌，就必须做好排水和回填工作。

此时，应合理开挖排水槽，并从夯实土层的角度出发开展回填密度计算和回填土方数量计算，以确保回填工作具备有效性。

2输电线路杆塔结构设计技术2.1规划动态的杆塔设计杆塔的优化设计主旨在于将杆塔优化的更加轻便，外观更加美丽，操作简便且易运输。

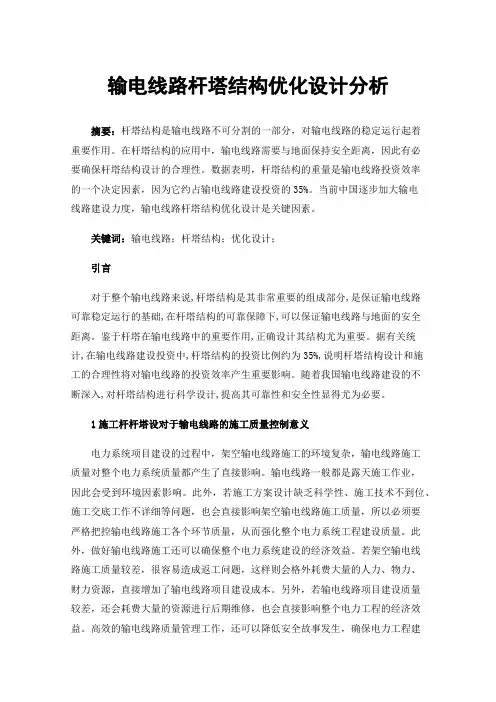

输电线路杆塔结构优化设计分析摘要：杆塔结构是输电线路不可分割的一部分，对输电线路的稳定运行起着重要作用。

在杆塔结构的应用中，输电线路需要与地面保持安全距离，因此有必要确保杆塔结构设计的合理性。

数据表明，杆塔结构的重量是输电线路投资效率的一个决定因素，因为它约占输电线路建设投资的35%。

当前中国逐步加大输电线路建设力度，输电线路杆塔结构优化设计是关键因素。

关键词：输电线路；杆塔结构；优化设计；引言对于整个输电线路来说,杆塔结构是其非常重要的组成部分,是保证输电线路可靠稳定运行的基础,在杆塔结构的可靠保障下,可以保证输电线路与地面的安全距离。

鉴于杆塔在输电线路中的重要作用,正确设计其结构尤为重要。

据有关统计,在输电线路建设投资中,杆塔结构的投资比例约为35%,说明杆塔结构设计和施工的合理性将对输电线路的投资效率产生重要影响。

随着我国输电线路建设的不断深入,对杆塔结构进行科学设计,提高其可靠性和安全性显得尤为必要。

1施工杆杆塔设对于输电线路的施工质量控制意义电力系统项目建设的过程中，架空输电线路施工的环境复杂，输电线路施工质量对整个电力系统质量都产生了直接影响。

输电线路一般都是露天施工作业，因此会受到环境因素影响。

此外，若施工方案设计缺乏科学性、施工技术不到位、施工交底工作不详细等问题，也会直接影响架空输电线路施工质量，所以必须要严格把控输电线路施工各个环节质量，从而强化整个电力系统工程建设质量。

此外，做好输电线路施工还可以确保整个电力系统建设的经济效益。

若架空输电线路施工质量较差，很容易造成返工问题，这样则会格外耗费大量的人力、物力、财力资源，直接增加了输电线路项目建设成本。

另外，若输电线路项目建设质量较差，还会耗费大量的资源进行后期维修，也会直接影响整个电力工程的经济效益。

高效的输电线路质量管理工作，还可以降低安全故事发生，确保电力工程建设的经济效益、社会效益，确保电力企业社会声誉更高。

所以，在电力工程建设的过程中，必须要注重输电线路项目建设质量，细致化对每个施工环节进行控制，确保电力工程整体施工质量。

输电线路杆塔结构设计与安全分析1. 引言输电线路是将电能从发电厂输送到用户的重要途径，其中杆塔是支撑输电线路的重要组成部分。

杆塔的结构设计和安全分析对于确保输电线路的可靠运行至关重要。

本文将探讨输电线路杆塔结构设计与安全分析的相关问题。

2. 输电线路杆塔结构设计2.1 杆塔的类型和功能杆塔的类型根据输电线路的特点和需求决定，主要有悬垂塔、耐张塔和角钢塔等。

不同类型的杆塔承受不同的应力和荷载，因此其结构设计需要根据实际情况合理选择。

悬垂塔用于支撑输电线路的过渡杆塔，主要作用是承受电线重量和保持电线在合适的高度。

耐张塔用于承受输电线路的张力，主要作用是保持电线的水平张力，并通过绝缘子串将电线与杆塔绝缘。

角钢塔用于支撑输电线路在角点和转角处，主要作用是承受电线的拉力和侧荷。

2.2 杆塔的结构设计要考虑的因素杆塔的结构设计要考虑多个因素，包括荷载、持久性、地基条件、风荷载、地震荷载和冰荷载等。

在设计过程中，需要通过强度计算、稳定计算和刚度计算等方法，确保杆塔能够承受各种荷载条件下的力学和结构要求。

3. 输电线路杆塔安全分析3.1 强度安全系数强度安全系数是评估杆塔结构安全性的重要指标。

强度安全系数是指杆塔承受外力作用下的最大应力与杆塔材料的屈服强度之比。

通常情况下，强度安全系数应满足设计规范的要求，以确保杆塔在设计寿命内不发生延性破坏。

3.2 稳定性分析稳定性分析是评估杆塔结构在外力作用下抵抗倾覆、屈曲和滑移等破坏形态的能力。

稳定性分析主要包括几何稳定性分析和结构稳定性分析。

几何稳定性分析主要考虑杆塔倾覆和滑移的问题，通过计算抵抗倾覆和滑移的稳定性安全系数来评估结构的稳定性。

结构稳定性分析主要考虑杆塔抵抗屈曲现象的能力，通过计算抵抗屈曲的稳定性安全系数来评估结构的稳定性。

3.3 风荷载分析输电线路杆塔在风力作用下会受到风荷载的影响，因此风荷载分析是杆塔结构安全分析的重要内容。

风荷载分析需要考虑杆塔的几何形状、表面粗糙度、地理位置以及风力特性等因素。

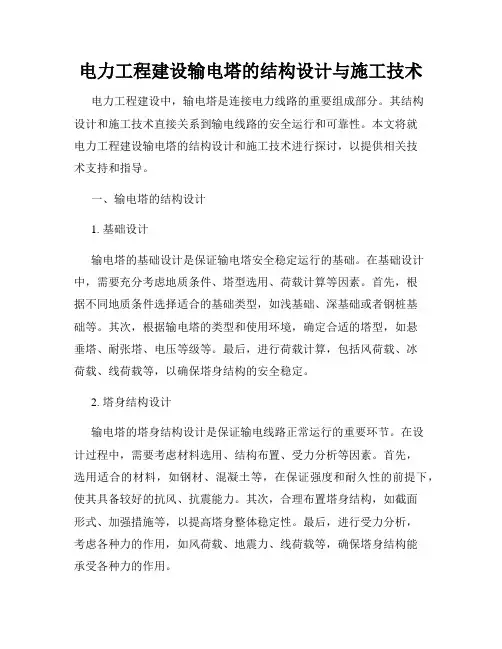

电力工程建设输电塔的结构设计与施工技术电力工程建设中，输电塔是连接电力线路的重要组成部分。

其结构设计和施工技术直接关系到输电线路的安全运行和可靠性。

本文将就电力工程建设输电塔的结构设计和施工技术进行探讨，以提供相关技术支持和指导。

一、输电塔的结构设计1. 基础设计输电塔的基础设计是保证输电塔安全稳定运行的基础。

在基础设计中，需要充分考虑地质条件、塔型选用、荷载计算等因素。

首先，根据不同地质条件选择适合的基础类型，如浅基础、深基础或者钢桩基础等。

其次，根据输电塔的类型和使用环境，确定合适的塔型，如悬垂塔、耐张塔、电压等级等。

最后，进行荷载计算，包括风荷载、冰荷载、线荷载等，以确保塔身结构的安全稳定。

2. 塔身结构设计输电塔的塔身结构设计是保证输电线路正常运行的重要环节。

在设计过程中，需要考虑材料选用、结构布置、受力分析等因素。

首先，选用适合的材料，如钢材、混凝土等，在保证强度和耐久性的前提下，使其具备较好的抗风、抗震能力。

其次，合理布置塔身结构，如截面形式、加强措施等，以提高塔身整体稳定性。

最后，进行受力分析，考虑各种力的作用，如风荷载、地震力、线荷载等，确保塔身结构能承受各种力的作用。

二、输电塔的施工技术1. 施工准备输电塔的施工前需进行充分的准备工作。

首先，明确施工计划，规划施工进度和工期，并制定相应的施工方案。

其次，安排人员和设备，确保施工队伍和设备的到位。

同时，进行现场勘察，了解施工场地的地质条件和环境情况，为后续施工提供依据。

2. 塔基施工输电塔的塔基施工是整个工程的重要环节。

在塔基施工过程中，需要进行地形整理、基槽开挖、浇筑混凝土等工作。

首先，对施工场地进行地形整理，确保施工场地平整。

其次，按照设计要求进行基槽开挖，包括基槽的深度和宽度控制。

最后，进行混凝土的浇筑，注意混凝土的配比和浇筑工艺，以确保塔基的强度和稳定性。

3. 塔身安装输电塔的塔身安装是整个工程的重点和难点。

在塔身安装过程中，需要进行塔段的拼装、吊装和固定等工作。

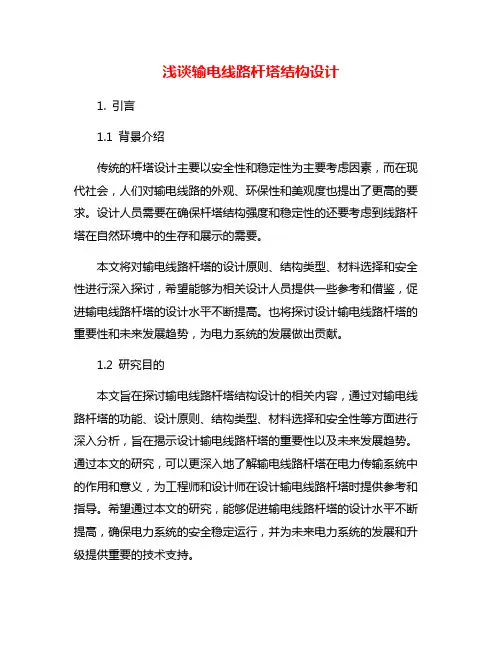

浅谈输电线路杆塔结构设计1. 引言1.1 背景介绍传统的杆塔设计主要以安全性和稳定性为主要考虑因素，而在现代社会，人们对输电线路的外观、环保性和美观度也提出了更高的要求。

设计人员需要在确保杆塔结构强度和稳定性的还要考虑到线路杆塔在自然环境中的生存和展示的需要。

本文将对输电线路杆塔的设计原则、结构类型、材料选择和安全性进行深入探讨，希望能够为相关设计人员提供一些参考和借鉴，促进输电线路杆塔的设计水平不断提高。

也将探讨设计输电线路杆塔的重要性和未来发展趋势，为电力系统的发展做出贡献。

1.2 研究目的本文旨在探讨输电线路杆塔结构设计的相关内容，通过对输电线路杆塔的功能、设计原则、结构类型、材料选择和安全性等方面进行深入分析，旨在揭示设计输电线路杆塔的重要性以及未来发展趋势。

通过本文的研究，可以更深入地了解输电线路杆塔在电力传输系统中的作用和意义，为工程师和设计师在设计输电线路杆塔时提供参考和指导。

希望通过本文的研究，能够促进输电线路杆塔的设计水平不断提高，确保电力系统的安全稳定运行，并为未来电力系统的发展和升级提供重要的技术支持。

2. 正文2.1 输电线路杆塔的功能输电线路杆塔是输电线路中的重要组成部分，其主要功能包括支撑和固定导线、绝缘子串、地线等设备，同时承受着导线所传递的电力负荷及外部风荷载。

通过输电线路杆塔的合理布置和设计，可以有效地支撑输电线路设备，保证线路的安全运行。

输电线路杆塔的功能之一是支撑导线，导线是传输电力的主要工具，杆塔必须能够稳定地承受导线的重量，同时要具有足够的强度和刚度，以确保导线不会因外部风荷载或其他因素而发生位移或振动，从而影响线路的运行稳定性。

输电线路杆塔还需要支撑绝缘子串，绝缘子串在输电线路中起到隔离导线与杆塔之间的绝缘作用，防止电力泄漏或短路事故发生。

杆塔的设计必须考虑到绝缘子串的安装位置和布局，以确保绝缘子串能够有效地发挥绝缘作用。

输电线路杆塔还需要支撑地线等辅助设备，地线主要用于安全接地，防止雷击和漏电事故的发生。
