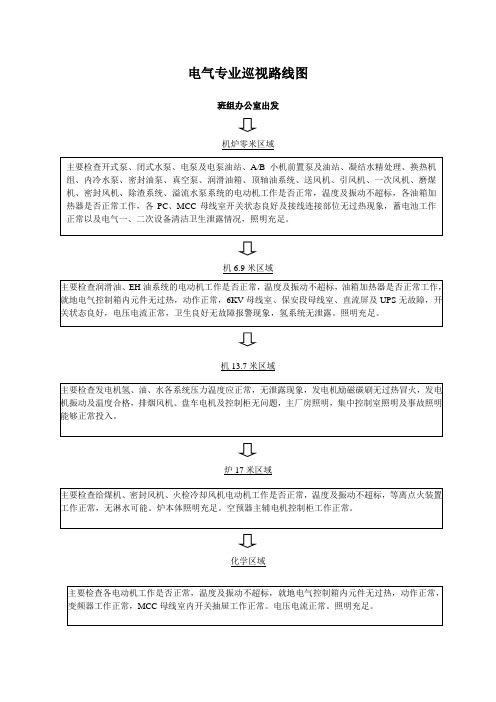

电气专业巡视路线图
班组办公室出发
机炉零米区域
机6.9米区域
主要检查润滑油、EH油系统的电动机工作是否正常，温度及振动不超标，油箱加热器是否正常工作，就地电气控制箱内元件无过热，动作正常，6KV母线室、保安段母线室、直流屏及UPS无故障，开关状态良好，电压电流正常，卫生良好无故障报警现象，氢系统无泄露。
照明充足。
机13.7米区域
炉17米区域
化学区域
电除尘及脱硫除灰渣区域
主变启备变区域
500KV开关场及网控楼
要求：
1、员工在巡视工程中一定要以负责任的态度，仔细认真检查，发现设备缺陷及时汇报，巡
视结束后及时记录巡视中发现的设备缺陷和主要设备参数。
2、设备、系统出现重大安全问题，可能威胁到人身安全，在情况没有弄清楚前要及时撤离
事故现场，以保证人身安全。
炉务班风机组设备巡检路线图#1炉A一次风机及油站#1炉A送风机及油站#1炉B送风机及油站#1炉B一次风机及油站#1炉AB暖风器疏水泵及空预器高压冲洗水泵#1炉AB密封风机#1炉AB等离子冷却水泵#1炉AB火检风机#1炉AB空预器#2炉AB火检风机#2炉AB空预器#2炉AB等离子冷却水泵#2炉AB密封风机#2炉B一次风机及油站#2炉B送风机及油站#1炉AB暖风器疏水泵及空预器高压冲洗水泵#2炉A送风机及油站#2炉A一次风机及油站#2炉灰斗气化风机#2炉B引风机及油站#2炉A引风机及油站#1炉B引风机及油站#1炉A引风机及油站#1炉灰斗气化风机#1至#9空压机#5至#1干燥机及储气罐燃油泵房灰库#1至#4气化风机炉务班制粉组设备巡检路线图#1炉A磨煤机及粉管B磨煤机及粉管C磨煤机及粉管D磨煤机及粉管E磨煤机及粉管F磨煤机及粉管A给煤机及原煤斗B给煤机及原煤斗 C 给煤机及原煤斗D给煤机及原煤斗E给煤机及原煤斗F给煤机及原煤斗#2炉F给煤机及原煤斗E给煤机及原煤斗D给煤机及原煤斗C给煤机及原煤斗B给煤机及原煤斗A给煤机及原煤斗A磨煤机及粉管B磨煤机及粉管C磨煤机及粉管D磨煤机及粉管E磨煤机及粉管F磨煤机及粉管炉务班除灰组设备巡检路线图#1炉SCR反应器烟道灰斗、仓泵及输灰管道省煤器灰斗、仓泵及输灰管道捞渣机上水封槽及注水阀门捞渣机、液压油站及液压关断门刮板电机、链条、渣仓入口渣仓排渣门及冲洗水电除尘阴阳极振打电机及电除尘本体#1至#5除灰电场灰斗、仓泵及输灰管道#2炉SCR反应器烟道灰斗、仓泵及输灰管道省煤器灰斗、仓泵及输灰管道捞渣机上水封槽及注水阀门捞渣机、液压油站及液压关断门刮板电机、链条、渣仓入口渣仓排渣门及冲洗水电除尘阴阳极振打电机及电除尘本体#1至#5除灰电场灰斗、仓泵及输灰管道外围输灰管道灰库炉务班脱硫组设备巡检路线图#1吸收塔0米(侧进式搅拌器）#1浆液循环泵房（浆液循环泵、氧化风机、石膏排出泵、#1塔地坑泵及搅拌器）脱水综合楼二楼脱水综合楼三楼脱水楼四楼脱水楼一楼#2吸收塔0米#2吸收塔浆液循环泵房石灰石浆液制备楼一楼石灰石浆液制备楼二楼石灰石浆液制备楼三楼石灰石储存仓顶石灰石卸料间炉务班本体组设备巡检路线图（#1、#2炉通用）锅炉本体炉顶主蒸汽管道及附属阀门再热汽管道及附属阀门汽包水位计安全阀及附属阀门蒸汽吹灰减压站长伸缩吹灰器、短伸缩吹灰器及炉本体SCR反应器管道及阀门耙式吹灰器再热汽冷段管道及附属阀门减温水操作平台燃烧器及附属管道、一二次风道及阀门油枪及等离子点火器燃油平台管道及阀门主给水操作平台AB空预器烟风道及吹灰器一次圆风门及小油枪暖风器操作平台及疏水箱炉本体疏水门邻炉加热管道及阀门锅炉房暖汽系统。
600MW电气专业日常巡检路线及标准
运行部：电气专业
一、巡检人员及路线：
电气巡检员：集控室→发变组保护室→13.7米发电机，碳刷（有卡）→发电机封闭母线微正压装置→发电机出口PT→发电机中性点接地变压器→6KV工作配电室（有卡）→汽机400VPC室（有卡）→锅炉400VPC室（有卡）→柴油发电机→直流220V，直流蓄电池→UPS室→直流110V，直流蓄电池（有卡）→6KV公用配电室（#1、#3机组）（有卡）→发电机励磁小间（有卡）→励磁变→主变群及主变出口PT（有卡）→升压站400VPC室（#1机组）→升压站500KV继保室，直流配电室及蓄电池（#1机组）（有卡）→110KV继保室（#1机组）（有卡）→#5主变（#1机组）→#6主变（#1机组）→110KV就地系统（#1机组）→500KV就地系统（#1机组）→除灰配电室（#1机组）（有卡）→输煤配电室（#1机组）（有卡）→循环水配电室（#1机组）（有卡）→电除尘配电室（#1机组）（有卡）→锅炉补给水配电室（#1机组）（有卡）→水处理配电室（#1机组）（有卡）→集控室
二、巡检时间（周期）：发电机、励磁系统、主变器群、升压站每2小时巡检一次。
其余电气设备每4小时巡检一次。

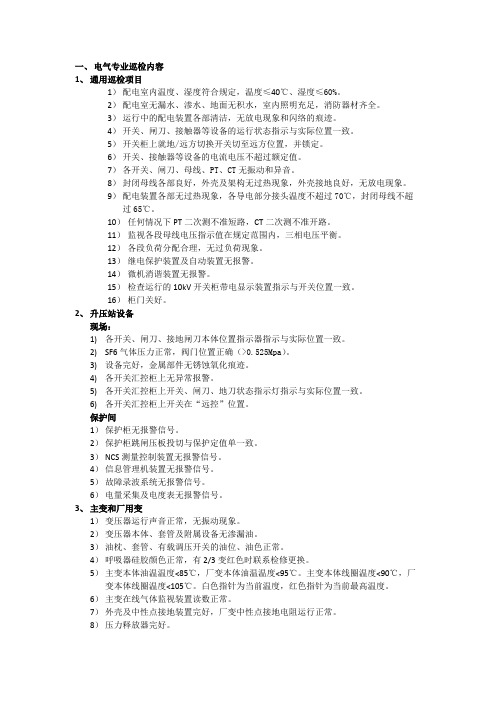

三：巡检内容及标准：
3
4
集控室。

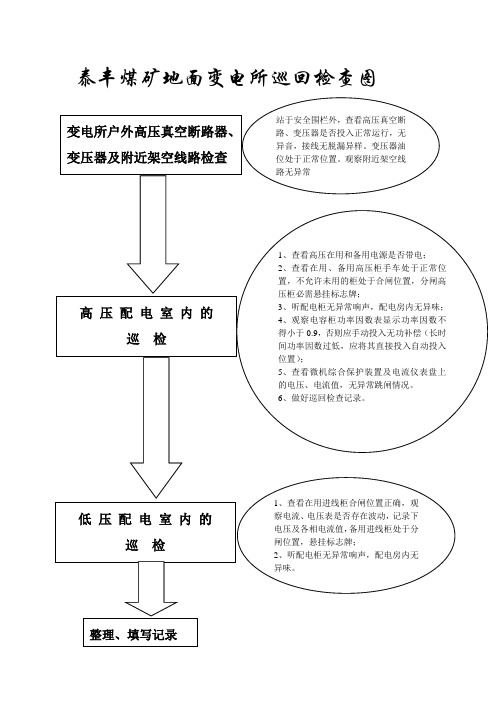

泰丰煤矿地面变电所巡回检查图
变电所户外高压真空断路器、变压器及附近架空线路检查站于安全围栏外，查看高压真空断路、变压器是否投入正常运行，无异音，接线无脱漏异样。
变压器油位处于正常位置。
观察附近架空线路无异常
高压配电室内的
巡检1、查看高压在用和备用电源是否带电；
2、查看在用、备用高压柜手车处于正常位置，不允许未用的柜处于合闸位置，分闸高压柜必需悬挂标志牌；
3、听配电柜无异常响声，配电房内无异味；
4、观察电容柜功率因数表显示功率因数不得小于0.9，否则应手动投入无功补偿（长时间功率因数过低，应将其直接投入自动投入位置）；
5、查看微机综合保护装置及电流仪表盘上的电压、电流值，无异常跳闸情况。
6、做好巡回检查记录。
低压配电室内的
巡检1、查看在用进线柜合闸位置正确，观察电流、电压表是否存在波动，记录下电压及各相电流值，备用进线柜处于分闸位置，悬挂标志牌；
2、听配电柜无异常响声，配电房内无异味。
整理、填写记录。
集控运行巡回检查路线内容及标准某发电有限公司发电部巡检线路一：集控室—→电子间—→汽轮发电机组—→排氢风机—→#5、6低压加热器系统—→10kV配电室—→10kV电缆夹层—→励磁控制室—→励磁变—→发电机PT、避雷器—→封闭母线—→氢气系统—→内冷水管路—→#7低加—→EH油站—→轴封控制站—→轴封冷却器及风机—→照明、检修变配电系统—→高旁控制站—→6.9米配电室—→辅汽联箱—→汽机#1-3配电柜—→采暖加热器—→汽暖控制站—→汽暖回水器及疏水泵—→热网循环泵—→闭式水换热器—→闭式水泵—→开式水滤网—→开式水泵—→闭式水换热器温度控制站—→汽机变、汽机PC —→真空泵—→密封油系统—→定冷泵系统—→氢气供气系统—→汽机MCC—→低压侧疏水扩容器—→低压旁路—→高压疏水扩容器—→给水泵系统—→除氧器循环泵—→凝结水泵—→本体疏水泵—→顶轴油泵—→主凝结水箱—→低加疏水系统—→凝结水补水泵—→锅炉上水泵—→润滑油站（主油箱、排烟风机、交直流油泵、密封油备用油泵、电加热装置）—→油净化装置—→主冷油器冷却水滤网—→凝结水精处理系统—→凝结水补充水箱—→启备变及220kV配电装置—→避雷器—→主变—→高厂变—→空冷配电室—→空冷平台—→集控室。
巡检路线二：集控室—→（前墙）来油、回油门、C层油系统—→等离子隔离变—→火检冷却风机—→D层油系统—→E层油系统—→再热器事故喷水—→主汽减温水—→汽包—→排汽系统—→安全门—→各层吹灰器—→（后墙）F层油系统—→B层油系统—→A层油系统—→空气预热器—→一、二次风暖风器—→闭式水箱—→除氧器—→连排扩容器—→高压系统—→给煤机—→磨煤机（A、B、C、D、E、F）—→炉底水封—→定排扩容器—→A、B定排疏水泵—→B一次风机—→B送风机—→暖风器疏水箱—→疏水泵—→等离子系统—→A送风机—→A一次风机—→密封风机—→引风机—→柴油机—→锅炉MCC—→空压机—→直流配电室—→蓄电池—→3kV电缆夹层—→集控室。
表单编号：SLZG-HLCC-GC-BD-063青岛雅园物业管理有限公司苏州分公司1丰隆城市中心运行班巡检路线图注：1、 9:00~12:00强电各巡检一次；2、 9:00~12：00、12:00~15:00、15:00~18:00、18:00~21:00、21:00~23:00、23:00~01:00、05:00~08:00强电各巡检一次（5:00开始打点）；3、 9:00~12：00、12:00~15:00、15:00~18:00、18:00~21:00、21:00~23:00、23:00~01:00、05:00~08:00空调各巡检一次（5:00开始打点）；4、交接班人员必须提前10分钟到达岗位，更换工作服，做好接班准备工作。
工程 办公室①气体灭火机房 （T1-B1MF ）②气体灭火机房 （T3-B1MF ）③电气计量间 (T1-B1F)④消防报警阀间(T1-B2F)⑤消防泵房(T1-B2F)⑥雨水机房(T1-B2F)⑦消防报警阀间 (T3-B2F)⑧生活冷水泵/箱房（T3-B2F ）⑨冷冻机房（T3-B2F ）⑩中水机房（T3-B2F ）⑪配电房专变（T3-B1F ）⑫锅炉房（T3-B1F ）⑬热水泵房1/2区（T3-B1F ）⑭生活冷水泵/箱房（T3-14F ）⑮热水泵房3区（T3-14F ）○16消防报警阀间 （T3-14F ）○17~○20热回收机房（T3-14F-1~4）○21热水回水泵房（T3-14F ）○22热水泵房4/5区（T3-14F ）○23生活冷水泵/箱房（T3-28F ）○24消防水泵/箱间（T3-28F ）○25板式热交换机房（T3-28F ）○26~○29热回收机房（T3-28F-1~4）○30~○33电梯机房（T1-43F ）○39生活冷水水箱间（T3-44F ）○35~○38热回收风机（T3-43F-1~4）○34消防水泵/箱（T3-43F ）○40~○42电梯机房（T1-36F ）。
