注塑机的工作原理与构造第一节 注塑机工作原理一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。
注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。
注塑成型是用塑性 的热物理性质，把物料从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。
在料筒内装有在外动力油马达作用下驱动旋转的螺杆。
物料在螺杆的作用下，沿着螺槽向前输送并压实。
物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。
当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。
然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。
型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。
塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。
1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈6－料斗 7－油马达 8－注射油缸 9－储料室 10－制件 11－顶杆图1-19 注塑成型原理图第二节注塑机组成注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。
注塑机注塑部件塑化装置注射座注射油缸螺杆驱动装置注射座油缸螺杆料筒螺杆头喷嘴合模部件合模装置调模装置制品顶出装置机身液压系统泵、油马达、阀蓄能器、冷却器、过滤装置管路、压力表冷却系统入料口冷却、模具冷却润滑系统润滑装置、分配器电器控制系统动作程序控制；料筒温度控制；泵电机控制安全保护；故障监测、报警；显示系统机械手加料装置图1-21注塑机组成示图图1-20注塑机工作程序框图第二节注塑机结构2.1注塑机总体结构公司目前主力机型为HTFX系列，该机型主要可分为注射部分（01部分）、合模部分（02部分）、安全防护门（03部分）、液压传动部分（04部分）、润滑部分（05部分）、电器控制部分（06部分）和机身部分（07部分），括号内为公司内部简称。
注塑机电气控制系统第一节 概述注塑机控制系统是一套以控制器为控制核心，包括各种电器、电子元件、仪表、加热器、传感器等组成，与液压系统配合，正确实现注塑机的压力、温度、速度、时间等各工艺过程以及调模、手动、半自动、全自动等各程序动作的系统设备。
控制系统在注塑机中以独立部分而存在。
第一节 注塑机工作原理一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。
注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。
注塑成型是用塑性 的热物理性质，把物料从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。
在料筒内装有在外动力油马达作用下驱动旋转的螺杆。
物料在螺杆的作用下，沿着螺槽向前输送并压实。
物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。
当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。
然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。
型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。
塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。
1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈6－料斗 7－油马达 8－注射油缸 9－储料室 10－制件 11－顶杆图1-19 注塑成型原理图注射座动第二节注塑机组成注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。
注塑机注塑部件塑化装置注射座注射油缸螺杆驱动装置注射座油缸螺杆料筒螺杆头喷嘴合模部件合模装置调模装置制品顶出装置机身液压系统泵、油马达、阀蓄能器、冷却器、过滤装置管路、压力表冷却系统入料口冷却、模具冷却润滑系统润滑装置、分配器电器控制系统动作程序控制；料筒温度控制；泵电机控制安全保护；故障监测、报警；显示系统机械手加料装置图1-21注塑机组成示图图1-20注塑机工作程序框图从控制系统的质量将直接影响产品的成型质量，例如对合模速度、低压模保、及模具锁紧力的控制，将影响产品的成型周期、可靠的低压模保（模具保护）、准确的开模定位等等。

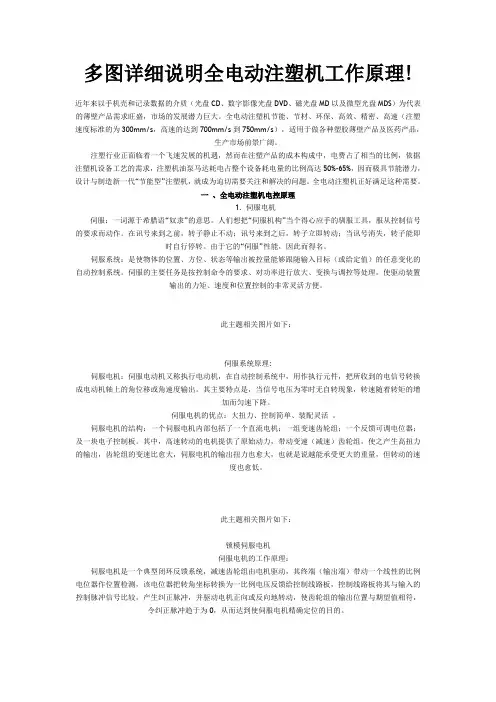

多图详细说明全电动注塑机工作原理!近年来以手机壳和记录数据的介质（光盘CD、数字影像光盘DVD、磁光盘MD以及微型光盘MDS）为代表的薄壁产品需求旺盛，市场的发展潜力巨大。
全电动注塑机节能、节材、环保、高效、精密、高速（注塑速度标准的为300mm/s，高速的达到700mm/s到750mm/s），适用于做各种塑胶薄壁产品及医药产品，生产市场前景广阔。
注塑行业正面临着一个飞速发展的机遇，然而在注塑产品的成本构成中，电费占了相当的比例，依据注塑机设备工艺的需求，注塑机油泵马达耗电占整个设备耗电量的比例高达50%-65%，因而极具节能潜力，设计与制造新一代“节能型”注塑机，就成为迫切需要关注和解决的问题。
全电动注塑机正好满足这种需要。
一、全电动注塑机电控原理1. 伺服电机伺服：一词源于希腊语“奴隶”的意思。
人们想把“伺服机构”当个得心应手的驯服工具，服从控制信号的要求而动作。
在讯号来到之前，转子静止不动；讯号来到之后，转子立即转动；当讯号消失，转子能即时自行停转。
由于它的“伺服”性能，因此而得名。
伺服系统：是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。
伺服的主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制的非常灵活方便。
此主题相关图片如下：伺服系统原理:伺服电机：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。
其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。
伺服电机的优点：大扭力、控制简单、装配灵活。
伺服电机的结构：一个伺服电机内部包括了一个直流电机；一组变速齿轮组；一个反馈可调电位器；及一块电子控制板。
其中，高速转动的电机提供了原始动力，带动变速（减速）齿轮组，使之产生高扭力的输出，齿轮组的变速比愈大，伺服电机的输出扭力也愈大，也就是说越能承受更大的重量，但转动的速度也愈低。
IJC控制原理及注塑机工艺流程简介一、IJC控制原理：IJC控制器针对注塑机控制，主要有温度控制，类比输入控制，比例输出控制，开关量输入输出控制四部分构成。
注塑机温度控制是注塑工艺的重要参数，是塑化装置的唯一外部供热，因此，料筒的温控技术将直接影响到制品的质量。
类比控制是位置尺及压力感测输入端，直接影响位置及压力控制的精准度。
比例输出控制主要驱动注塑机的比例阀，直接反应油路控制的灵敏度和精确度。
开关量控制是反应输入接点状态及输出电磁阀控制。
二、注塑机的原理和功能结构：注射成型机（简称注射机或注塑机）是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
注塑成型是利用塑料的热物理性质，把物料从料斗加入料筒中，料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化，当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制品从模具顶出落下。
图1 注塑机工作程序框图注塑机通常由注射系统、合模系统、液压传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
1.注塑系统注射系统的作用：注射系统是注塑机最主要的组成部分之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种主要形式。
目前应用最广泛的是螺杆式。
其作用是，在注塑料机的一个循环中，能在规定的时间内将一定数量的塑料加热塑化后，在一定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。
注射结束后，对注射到模腔中的熔料保持定型。
