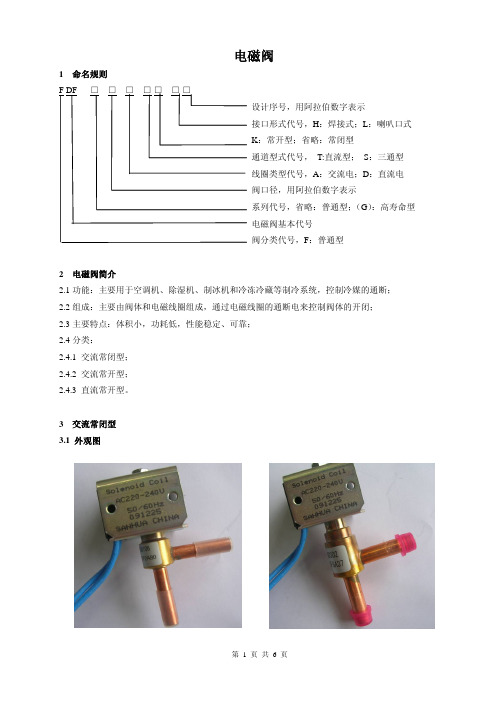

DF110电磁阀规格书[英文]

矿用防爆电磁阀使用说明书执行标准：Q/MF-20092009-02-01发布 2009-03-01实施天津市优特电磁阀厂矿用防爆电磁阀使用说明书一、用途DFB系列防爆电磁阀是利用交流或直流电磁铁操作的矿用隔爆型ExdⅠ、厂用隔爆型ExdⅡBT4（外形见图1）；矿用增安型ExdⅠ型、厂用增安型ExeⅡBT4（外形见图2）防爆电磁阀。

该阀主要是针对煤矿井下使用，主要用于喷雾除尘系统，皮带机过热保护系统等水路“开”、“关”的自动控制。

亦可用于发电、化工、机械、冶金、轻工等工业部门中，作用液体（水油及其它无悬浮物的液体）、气体等管路的自动控制，是实现管路自动化的基础元件。

二、产品型号编制含义：电压通径防爆电磁阀三、防爆类型矿用隔爆型：标志：ExdⅠ厂用隔爆型：标志：ExdⅡBT4厂用增安型：标志：ExeⅡBT4四、产品生产依据标准：本厂生产依据如下标准：MT/T 715-1997 矿用防爆电磁阀通用技术条件Q/MF 2009（企标） 矿用防爆电磁阀技术条件五、 技术数据1、 技术规格见下表：2、 介质必须洁净无悬浮物并对铜、铸铁无腐蚀性。

0.1-1.03、 工介质压力（MPa）： 0.1-2.5 0.5-4.0 4、工作介质温度：0~60℃。

5、环境温度：+5~40℃六、 工作原理该阀电磁铁部分是采用隔爆型、增安型两种防爆结构，是将线圈等另部件置于金属外壳内，当外壳内部 发生火花时，不会点燃外部爆炸性的混合物。

图示位置：是阀处于断电后的关闭状态。

此时，阀是靠作用在橡胶膜（或活塞）上腔工作介质的压力，使阀保持良好的密封。

当线圈通电时，动铁芯被电力吸起打开先导阀，此时橡胶膜（或活塞）上腔的压力下降，在工作介质压力的作用下阀开启。

当断电时，先导阀关闭，上腔压力增大，靠膜片上下腔差压作用，立即关闭主阀。

七、 使用与维护1、 电磁阀应沿水平方向垂直安装。

2、安装时注意阀体上箭头的方向，箭头的指向为介质的流向。

3、为了保证电磁阀的动作可靠，最好在阀前管路上安装过滤器，并建议安装旁路装置。

SY11-110On/Off, Floating point, Non fail-safe, 120 VTechnical dataElectrical data Nominal voltage AC 120 VNominal voltage frequency50/60 HzNominal voltage range AC 96...132 VCurrent consumption 3.6 AAuxiliary switch2x SPDT, 1 mA...5 A (3 A inductive), DC 5 V...AC250 V, 1 x 3° / 1 x 87°Switching capacity auxiliary switch 1 mA...5 A (3 A inductive), DC 5 V...AC 250 VElectrical Connection Terminal blocksOverload Protection thermally protected 135°C cut-outInternal Humidty Control resistive heating elementFunctional data Torque motor3000 NmDirection of motion motor selectable with switch 0/1Manual override hand wheelAngle of rotation90°Running Time (Motor)62 sDuty cycle value30%Noise level, motor45 dB(A)Position indication top mounted domed indicatorSafety data Degree of protection IEC/EN IP66/67Degree of protection NEMA/UL NEMA 4XEnclosure UL Enclosure Type 4XAgency Listing ISO, CE, cCSAusQuality Standard ISO 9001Ambient humidity Max. 100% RHAmbient temperature-22...149°F [-30...65°C]Storage temperature-40...176°F [-40...80°C]Servicing maintenance-freeWeight Weight150 lb [70 kg]Materials Housing material die cast aluminiumGear train high alloy steel gear sets, self lockingSY11-110ApplicationProduct featuresSY Series actuators are fractional horsepower devices, and utilize full-wave power supplies. Observe wire sizing and transformer sizing requirements. Proportional models CANNOT be connected to Belimo direct coupled (AF, AM, GM…etc) actuator power supplies or any type of half-wave device. You MUST use a separate, dedicated transformer or power supply to power the SY actuator. Please do not connect other automation equipment to the dedicated SY supply source. You MUST use four wires (plus a ground) to control a proportional control SY actuator (See SY Wiring Section).AccessoriesElectrical accessoriesDescriptionTypeLocal electric disconnect for SY4...12 series actuator, AC 120 V, on/off HOA-120VBattery backup system for SY7...12 series actuator, AC 120 V, on/offEXT-NSV-B05-120Electrical installationINSTALLATION NOTESDo not change sensitivity or dip switch setting with power applied.Power supply Common/Neutral and Control Signal "-"wiring to a common is prohibited.Terminals 4 and 6 need to be wired separately.Isolation relays must be used in parallel connection of multiple actuators using a commoncontrol signal inputs. The relays should be DPDT.Isolation relays are required in parallel applications. The reason parallel applications needisolation relays is that the motor uses two sets of windings, one for each direction. When one is energized to turn the actuator in a specific direction a voltage is generated in the other due to the magnetic field created from the first. It’s called back EMF. This is not an issue with one actuator because the voltage generated in the second winding isn’t connected to anything so there is no flow. On parallel applications without isolation, this EMF voltage energizes the winding it is connected to on the other actuators in the system, the actuators are tying to turn in both directions at once. The EMF voltage is always less than the supply voltage due to the resistance of the windings, so while the actuator still turns in the commanded direction, thedrag from the other reduces the torque output and causes overheating.Warning! Live electrical components!During installation, testing, servicing and troubleshooting of this product, it may be necessary to work with live electrical components. Have a qualified licensed electrician or other individual who has been properly trained in handling live electrical components perform these tasks. Failure to follow all electrical safety precautions when exposed to live electrical components could result in death or serious injury.SY11-110Wiring diagramsAC/DC 110/120 or 220/230VAC 110/120 or 220/230 VElectrical installation。

进口阀门技术规格书Off-shore Valve Specification1．总则1.General1．1 概述1.1 Introduction本技术规格书是招标书的附件，用于中国石油化工集团公司南京化学工业有限公司大化肥装置原料改造项目（下简称项目）进口阀门的的设计、供货、试验和技术服务。

This specification is the appendix of the RFQ package. It covers the design, supply, testing and service for the off-shore valves for the NCIC FEEDSTOCK REVAMP PROJECT (hereafter called the “Project”) of China Petroleum and Chemical Corp. (SINOPEC).本技术规格书所列是对进口阀门的基本要求，并未对所有技术细节作出规范，也未完全陈述与之有关的规范和标准，且并不因此而减轻卖方在正确进行设计、保证系统可靠性和安全操作方面的责任。

This specification covers the basic requirements of the off-shore valves. It does not specify all the technical details and does not state all the codes and standards related therein. Seller is not relieved of his responsibilities in correct design, ensuring reliability for the system and safe operation.装置所在地：中国江苏省南京市六合区，南京化学工业有限公司Plant Location: Nanjing Chemical Industrial Co., Ltd. Liuhe District, Nanjing, Jiangsu Province, PRC.术语解释：Definitions:买方: 中国石化国际事业有限公司Buyer：China Petrochemical International Co.,Ltd.卖方:提供阀门的制造厂或代理公司Seller：The manufacturer or agent for the supply of the valves herein.。

电磁阀规格书编号：产品名称：CDF型电磁阀用途：汽车空调系统编制：校对：审核：批准：1．适用范围本规格书适用于本公司生产的以R134a、R410a为制冷剂的汽车空调系统用电磁阀。

2．术语和定义电磁阀是一种由线圈产生的电磁吸力控制内部芯铁上下活动，开闭阀口，从而控制流通介质通断的执行器件。

3．基本规格序号项目规格备注3.1 电源DC24V/DC12V3.2 电压变化额定电压的90%-110%范围3.3 最大工作压力4.2MPa3.4 额定功率<20W3.5 阀口公称通径Φ10mm3.6 适用制冷剂R134A、R410A等3.7 介质流动方向单向3.8 安装方式以阀体及线圈的断面中心线为轴，在垂直±15°以内3.9 适用环境温度-20℃～+55℃3.10 适用环境湿度95%RH以下3.11 适用液体温度-30℃～+105℃4. 环保要求4.1 阀体外表面要求耐NaCl、H2S等腐蚀；4.2 所用材料对人体无毒害且不产生有毒物质，符合RoHS要求；4.3 阀体内部结构材料需满足耐冷媒腐蚀，冲击；4.4 阀内部材料强度，刚度能满足产品性能要求；5. 外观构造5.1 外观、尺寸、构造、材质满足图纸要求。

5.2 外观无明显的伤痕、变形、氧化腐蚀、毛刺等缺陷，线圈引出线及端子完好无损。

5.3 产品由线圈与阀体组成。

5.4 阀体内部不得有切屑、油渍、锈迹等存在。

5.5 包装：接管进、出口端使用防尘帽。

6. 性能测试基本条件如下：6.1 安装：基本状态竖直安装，线圈安装在阀体上，阀体轴心线倾斜角度控制在15°以内；6.2 除有特别规定外，基本测试条件如下：6.2.1 室温（试验品）及流体温度：20±5℃；6.2.2 相对湿度：65±20%RH，无风；6.2.3 流动方向：进口管—出口管(单向)；6.2.4 电源：DC24V/DC12V；7．测试仪表要求：测试设备应在有效使用期内，并附有鉴定合格证，其仪表准确度等级应符合下列规定：①温度测量仪表准确度不低于1.0级；②压力测量仪表准确度等级不低于1.5级；③流量测量仪表准确度不低于1.5级；④电压测量仪表准确度等级不低于1.5级；⑤拉力测试仪表准确度等级不低于1.0级；⑥电阻测量仪表准确度不低于0.1级；8. 试验项目及试验方法：10. 标志、包装及贮存10.1 在电磁阀的标签上应标出下列内容：a．电磁阀型号及名称；b．额定电压；c．产品编号或生产日期；d. 制造厂名及商标；e. 介质流动方向；10.2、产品出厂时进、出气管口处应有防尘保护，并应做到清洁、防潮和防霉。

阀门型号大全阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元二单元三单元四单元五单元－六单元七单元阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料□□□□□-□□一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z二单元：传动方式传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号1 2 3 4 6 7 8 9四单元：结构型式每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板1双闸板2平行式单闸板3双闸板4暗杆楔式单闸板5双闸板6平行式单闸板7双闸板8安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带扳手全启式4不封闭双弹簧微启式3微启式7全启式8带控制机构全启式6脉冲式9杠杆式5减压阀结构形式代号直接作用波纹管式1直接作用薄膜式2先导活塞式3先导波纹管式4先导薄膜式5五单元：密封副材料材料锡基轴承合金(巴氏合金) 搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号B C D E F G H J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。

进口燃气电磁阀参数燃气电磁阀是一种常用于天然气、液化气等燃气系统中的控制装置，它能够控制燃气的供应和停止，并具有防爆、安全可靠的特点，广泛应用于家居、商业、工业等领域，是燃气系统中不可或缺的一部分。

进口燃气电磁阀是指从国外进口的具有高品质、优良性能的燃气电磁阀。

本文将介绍关于进口燃气电磁阀的参数信息。

1. 压力进口燃气电磁阀的压力一般为0.05MPa~1.6MPa，具有很强的承压能力。

各个型号、规格的进口燃气电磁阀的压力范围是不同的，用户需根据具体需求选择合适的型号。

一般而言，家用燃气电磁阀的压力会小一些，而工业用燃气电磁阀的压力则相对较高。

2. 介质进口燃气电磁阀的介质为天然气、液化气等燃气，它能够对介质进行可靠的控制。

在某些特殊的场合下，进口燃气电磁阀也可以用于介质为液体的控制。

3. 温度进口燃气电磁阀的温度范围一般为-10℃~80℃，如果超出此范围，可能会影响燃气电磁阀的正常使用寿命及性能。

因此，在选购进口燃气电磁阀时，用户需要根据实际的温度环境选择适合的型号。

4. 材料进口燃气电磁阀的主要材料包括阀体、阀座、阀门、密封圈等部位的材料。

一般来说，进口燃气电磁阀的材料必须符合防爆要求，并且具有较高的防腐蚀性、耐高温、耐磨损等特性。

一般使用材料有不锈钢、铝合金等。

5. 电压进口燃气电磁阀的电压有直流和交流两种。

进口燃气电磁阀的电压值通常在24V~220V 之间，可根据实际需要进行选择。

在使用时，需要注意选择正确的电压，避免因电压不匹配而导致电磁阀无法正常工作或损坏。

6. 级别与防护等级进口燃气电磁阀的级别主要指其使用场所的分类，如家用、商用、工业等级别不同。

另外，进口燃气电磁阀的防护等级一般要符合相关的防爆标准，如Exd II BT4等。

根据用户的不同需求，可以选择符合不同级别和防护等级的进口燃气电磁阀。

总之，进口燃气电磁阀是一种具有重要作用的控制装置。

用户在选购时需要注意以上参数信息，以便选择适合自己使用需求的进口燃气电磁阀，并以此保证系统的正常运行。
