电磁阀选型要点

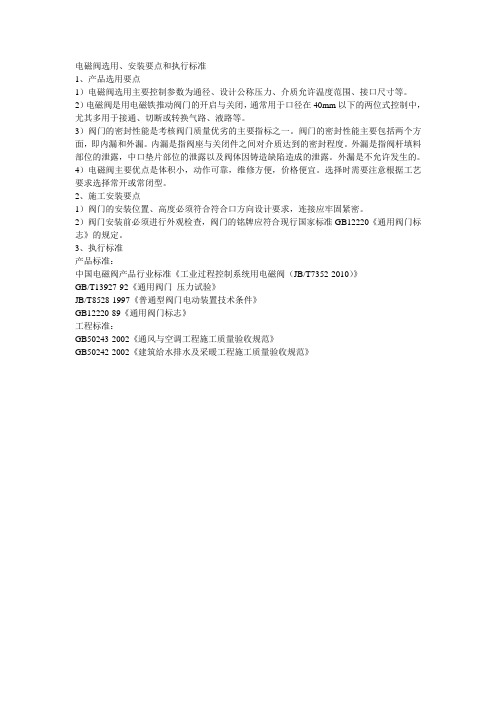

电磁阀选用、安装要点和执行标准
1、产品选用要点
1）电磁阀选用主要控制参数为通径、设计公称压力、介质允许温度范围、接口尺寸等。

2）电磁阀是用电磁铁推动阀门的开启与关闭，通常用于口径在40mm以下的两位式控制中，尤其多用于接通、切断或转换气路、液路等。

3）阀门的密封性能是考核阀门质量优劣的主要指标之一。

阀门的密封性能主要包括两个方面，即内漏和外漏。

内漏是指阀座与关闭件之间对介质达到的密封程度。

外漏是指阀杆填料部位的泄露，中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露。

外漏是不允许发生的。

4）电磁阀主要优点是体积小，动作可靠，维修方便，价格便宜。

选择时需要注意根据工艺要求选择常开或常闭型。

2、施工安装要点
1）阀门的安装位置、高度必须符合符合口方向设计要求，连接应牢固紧密。

2）阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准GB12220《通用阀门标志》的规定。

3、执行标准
产品标准：
中国电磁阀产品行业标准《工业过程控制系统用电磁阀（JB/T7352-2010）》
GB/T13927-92《通用阀门压力试验》
JB/T8528-1997《普通型阀门电动装置技术条件》
GB12220-89《通用阀门标志》
工程标准：
GB50243-2002《通风与空调工程施工质量验收规范》
GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》。

阀的选型1、形式选择根据使用要求与使用条件，选择阀的形式：直动式还是先导式；动作频率要求高时，结构应优选直动式电磁阀，电源优选交流（直动式电磁阀流体压力范围上限很高，但必须满足流体压差条件；先导式电磁阀在真空、负压、零压时能正常工作，但一般通径不超过25mm。

）2、控制方式选择根据使用的控制要求，选择阀的控制方式：气控、电控、人控或机械控制；3、阀的机能选择按工作要求选择阀的机能：两位两通、两位三通、两位五通、三位五通；或是中封式、中泄式、中间加压式等；4、型号规格选择根据使用流量要求选择阀的型号、规格大小；5、安装方式选择根据阀的安装要求选择安装方式：管接式、集装式；根据管道参数选择电磁阀的：通径规格(即DN)、接口方式（一般>DN50要选择法兰接口）6、电气参数选择根据实际使用要求选择阀的电气规格：电压、功率、出线形式。

电压规格应尽量优先选用AC220V、DC24较为方便根据持续工作时间长短来选择：常闭、常开、或可持续通电7、根据流体参数选择电磁阀的：材质、温度组8、根据持续工作时间长短来选择：常闭、常开、或可持续通电例1：一包装机器的某机构为实现一动作，选用型号为DNC-50-200的气缸，室内工作，每分钟要求工作至少30个循环，使用压力为0.5MPa，请选择可配合工作的电磁阀。

0.5MPa=5×105Pa=5bar 活塞杆直径为20mm解：1.求体积缸管体积= 横截面积×行程（伸出）=3.14×252×200= 392500 mm3 = 0.393L缸管体积= 面积×行程（缩回）=（3.14×252-3.14×102）×200= 329700 mm3 = 0.33L2.求耗气量一个循环内的耗气量Q = V ×（P + 1）= 0.393×（5+1）= 2.358LQ = V ×（P + 1）= 0.33×（5+1）= 1.98L3.求一分钟耗气量Qr = （2.358+1.98）×30= 4.338×30= 130.14L/Min可选用CV值大于0.13的电磁阀例2：某机构为实现某动作，选型号为CDM2B25-75的气缸，每分钟要求动作至少25个循环，使用压力为0.5MPa，试选择可配合工作的电磁阀。

电磁阀的选型和使用
一、类型选择
根据应用场景和需求，选择合适的电磁阀类型。

常见的电磁阀类型包括直动式、先导式、分步先导式、二位三通、三位三通等。

选择时需考虑工作压力、工作介质、电源条件等因素。

二、电源电压
根据产品规格和实际需要，选择合适的电源电压。

一般电磁阀的电源电压有110V、220V、380V等，选择时需注意
电压等级和频率是否符合产品要求。

三、线圈温度
电磁阀线圈的温度会影响阀门的性能和寿命。

在选择时，需要考虑线圈的耐温等级和实际工作温度，以确保电磁阀能够正常工作。

四、接管口径
根据实际需要，选择合适的接管口径。

电磁阀的接管口径需与管道口径相匹配，以保证流体的流畅通过。

五、工作压差
考虑工作压差对电磁阀的影响。

在选择时，需要了解阀门的工作压差范围，以确保阀门在正常工作压力下工作。

六、安装方式
根据实际需要，选择合适的安装方式。

电磁阀的安装方
式有多种，包括水平安装、垂直安装、侧装等，选择时需考虑安装空间和维修保养的便利性。

七、流体性质
考虑流体性质对电磁阀的影响。

不同的流体性质对阀门的材料和结构有不同的要求，选择时需了解流体的性质（如粘度、腐蚀性、颗粒物等），以选择合适的阀门型号。

八、附加功能
根据实际需要，选择附加功能。

一些电磁阀具有防爆、防水、防火等附加功能，选择时需考虑实际需求和使用环境，以确保阀门的安全性和可靠性。

电磁阀在选型时的注意事项列举一：适用性管路中的流体必需和选用的电磁阀系列型号中标定的介质全都。

流体的温度必需小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式(压差式)电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要留意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

留意流量孔径和接管口径；电磁阀一般只有开关两位掌握；条件允许请安装旁路管，便于修理；有水锤现象时要定制电磁阀的开闭时间调整。

留意环境温度对电磁阀的影响电源电流和消耗功率应依据输出容量选取，电源电压一般允许±10%左右，必需留意沟通起动时VA值较高。

二、牢靠性电磁阀分为常闭和常开二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型了。

寿命试验，工厂一般属于型式试验项目，准确地说我国还没有电磁阀的专业标准，因此选用电磁阀厂家时慎重。

动作时间很短频率较高时一般选取直动式，大口径选用快速系列。

三、平安性一般电磁阀不防水，在条件不允许时请选用防水型，工厂可以定做。

电磁阀的最高标定公称压力肯定要超过管路内的最高压力，否则使用寿命会缩短或产生其它意外状况。

有腐蚀性液体的应选用全不锈钢型，强腐蚀性流体宜选用塑料王(SLF)电磁阀。

一：适用性管路中的流体必需和选用的电磁阀系列型号中标定的介质全都。

流体的温度必需小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式(压差式)电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要留意是否有反压差，如有安装止回阀。

电磁阀选型应该遵循四大原则电磁阀是一种通过控制电磁铁的通断来控制流体介质的开关装置。

它广泛应用于工业自动化领域，例如流体控制、液压与气动设备、加工设备等。

在电磁阀的选型过程中，应该遵循以下四个原则。

第一原则：工况适用原则电磁阀的选型首先需要根据工况的特点来确定。

在选择电磁阀时，要考虑介质的种类、温度、压力等因素。

不同的介质、温度和压力都对电磁阀的选型有一定的影响。

例如，对于腐蚀性介质，应选择能够耐腐蚀的材料制成的电磁阀；对于高温介质，应选择能够耐高温的电磁阀；对于高压介质，应选择能够承受高压的电磁阀。

此外，还需要根据工况的流量要求来确定电磁阀的口径。

第二原则：工作方式适用原则电磁阀的工作方式通常有两种：直动式和导向式。

直动式电磁阀通过电磁线圈吸引铁芯来控制阀芯的移动，适用于中小口径的电磁阀；导向式电磁阀通过电磁线圈控制阀芯上的活塞来改变介质的流动方向，适用于大口径的电磁阀。

在选型时，需要根据工作方式的要求来选择合适的电磁阀。

第三原则：电气要求适用原则电磁阀的工作是通过通电和断电来控制的，因此，在选型时需要考虑电气要求。

例如，电磁阀的控制电压、控制方式（直流或交流）、防护等级等。

如果控制电压不匹配或者电源不稳定，可能会导致电磁阀无法正常工作。

此外，还需要考虑电磁阀的接线方式和防护等级，以满足实际应用的需要。

第四原则：性能要求适用原则选型时还需要考虑电磁阀的性能要求。

例如，开启和关闭响应时间、密封性能、耐久性等。

开启和关闭响应时间越短，电磁阀的控制精度越高。

密封性能是指电磁阀关闭后是否能够完全切断介质流动，密封性能越好，泄漏率越低。

耐久性是指电磁阀的使用寿命，直接影响到设备的可靠性和维护成本。

在选型时，需要根据应用要求和设备的使用环境来确定这些性能要求。

综上所述，电磁阀的选型应该遵循工况适用原则、工作方式适用原则、电气要求适用原则和性能要求适用原则。

只有在合适的工况、工作方式、电气要求和性能要求下，选用的电磁阀才能保证设备的正常运行，并且具有较长的使用寿命。

电磁阀的选择方法电磁阀是一种常用的控制元器件，广泛应用于工业自动化控制系统中。

选择适合的电磁阀对于系统的稳定运行和性能提升至关重要。

本文将介绍电磁阀的选择方法，包括以下几个方面：1.工作条件在选择电磁阀时，首先需要了解工作条件，包括介质的性质（如水、空气、油等）、温度、压力等。

选择电磁阀时，需要确保其能够适应所处环境的工作条件，以保证其正常工作和使用寿命。

2.控制方式电磁阀可以分为直动式和导向式两种控制方式。

直动式电磁阀通过线圈产生的磁场直接驱动活塞或阀芯工作，其结构简单，响应速度快，适用于小流量和小口径的控制；导向式电磁阀通过磁场使阀芯移动，驱动大流量和大口径的阀门工作。

根据系统的实际需求选择合适的控制方式。

3.电磁阀类型根据不同的应用场景和控制要求，选择合适的电磁阀类型。

常见的电磁阀有两/三通电磁阀、常闭/常开电磁阀、分体式/集成式电磁阀等。

通过了解系统的结构和工作要求，选用适合的电磁阀类型，提高系统的可靠性和性能。

4.电磁阀参数根据安装位置、介质流量、工作压力等参数选择适合的电磁阀。

首先要确定电磁阀的口径，通常选择口径略大于介质流量要求的电磁阀，以确保流体通畅；其次，根据工作压力选择电磁阀的压力等级，过高或者过低的压力都会影响电磁阀性能；同时，还需考虑电磁阀的工作温度范围，以确保其能够适应所处环境的温度要求。

5.电磁阀特性根据系统的控制要求，选择合适的电磁阀特性。

常见的特性有快速开关、调节流量、双向控制、排气等。

根据实际需求选择适合的特性，提高系统的控制灵活度和运行效率。

6.品牌和质量7.价格和售后服务考虑到成本和预算，选择合适的价格范围内的电磁阀。

同时，也要关注售后服务，了解厂家提供的产品保修期、维修服务等。

总之，在选择电磁阀时，需要综合考虑工作条件、控制方式、类型、参数、特性、品牌和质量、价格和售后服务等因素。

通过合理选择，可以提高系统的可靠性、稳定性和性能，满足实际工程的要求。

电磁阀的选型是怎样的呢电磁阀是一种利用电磁力控制液体或气体流动的装置。

在工业生产，农业灌溉，家用水电系统等领域都有广泛的应用。

选用合适的电磁阀既能提高生产效率，也能降低能耗和维护成本。

那么，电磁阀的选型是怎样的呢？下面我们从以下几个方面进行分析。

适用介质和工况电磁阀的选型需要结合介质的性质和工况来确定。

首先要确认介质的种类，流体的流量，温度，压力等指标，以确定电磁阀的口径，材质和耐压能力等。

比如，高压环境下选用电磁阀要求耐压能力强，对于腐蚀性介质需要选用耐腐蚀的材料。

其次，要根据流体的流向，流量大小以及介质的特性来选择不同结构形式的电磁阀。

如选用直通式电磁阀适用于单向流动介质，而换向式电磁阀则适用于双向流动介质。

电磁铁特性选用电磁阀的时，还需要考虑电磁铁的动作特性。

电磁铁是电磁阀的关键部件，它通过接通电源会产生电磁力使电磁阀执行器运动。

要根据不同的工况以及生产效率的需求，选择不同特性的电磁铁。

比如要求快速开启的情况下，需要选择响应时间短的电磁铁。

对于长期通电状态下的工作，需要选择低功耗的电磁铁。

厂家服务和质量电磁阀是一种机械电子产品，需要有厂家负责维护和售后服务。

在选型的时候，要注意选择专业的生产厂家，具有完善的售后服务机制和质量保证体系的品牌。

还应该查看厂家产品质量认证，并选择产品质量可靠，性能稳定的电磁阀。

总结综合上述几个方面进行电磁阀的选型。

适用介质和工况是选型中的最基础和关键的因素，必须保证符合介质特性和工况需求；电磁铁特性是影响电磁阀执行器行动效果的关键因素，需要适应生产需要；选用专业品牌厂家的电磁阀，不仅能保证产品的质量和售后服务，同时也能降低生产成本，提高生产效率。

电磁阀选型应该遵循四大原则电磁阀是一种常见的控制元件，广泛应用于各种工程和设备中。

电磁阀的选型对系统的正常运行和可靠性至关重要。

在选择电磁阀时，应该遵循以下四大原则。

原则1：选择适当的执行器执行器是电磁阀的核心组件，直接影响到阀门、活塞、球阀等部件的运动。

因此，选型时应考虑执行器的尺寸、形状、材料、压力等参数。

首先，根据电磁阀所安装的位置和管道大小，选择适当的执行器尺寸。

过小的执行器会导致流量不足，从而使系统不能正常工作；过大的执行器则会增加系统的漏气量和能耗。

其次，考虑执行器的形状。

通常有活塞型、角阀型、直行式、蝶阀型等多种形状可选。

选型时应根据系统需要选择最为适合的形状。

最后，执行器的材料和耐压性也是重要的考虑因素。

一般建议选择耐高温、防腐蚀的材质，以保证长期的可靠运行。

原则2：选用合适的控制方式电磁阀的控制方式有直流、交流、常闭、常开等多种。

选型时应根据实际需要选择最为适合的控制方式。

直流电磁阀简单易用，但需要直流供电，控制距离较远时需要加强电源电压；交流电磁阀通常采用标准电源供电，可以很好地兼容系统其他组件；常闭电磁阀默认处于关闭状态，常开则默认处于开启状态。

选择最合适的控制方式，可以减少系统的能耗和故障率，提高系统的稳定性。

原则3：保证正确的温度和流量电磁阀的温度和流量是其可靠性和性能的重要考虑因素。

选型时应根据实际需求考虑电磁阀的温度和流量参数。

温度参数通常包括工作温度、环境温度和介质温度。

在高温或低温环境中，应选择耐温性能好的电磁阀。

介质的温度也需参考，选择什么样的介质，选择多少温度的电磁阀来进行控制就很关键。

流量参数通常包括公称通径和公称压力等。

在工程设计中，应考虑系统的流量特性和流体动态特性，选择适当的电磁阀尺寸，以保证系统正常工作。

原则4：考虑质量和价格在电磁阀选型过程中，除了以上三点的影响因素外，还应考虑其质量和价格。

一般情况下，选用质量好、价格适中的电磁阀，可以保证系统的可靠性和经济性。

电磁阀选型需遵循的几点
电磁阀作为流体控制中的一种常见元件，其选型对于系统的正常工作至关重要。

在选型过程中，需要考虑以下几点。

1. 工作介质
电磁阀工作介质的种类和性质直接决定了选型中需要考虑的因素。

工作介质可
以是液体、气体或气液混合物等，不同的介质在选型中需要关注的参数均不相同。

液体介质需要关注流量、压力、温度等参数；气体介质需要关注压差、流量等参数；而气液混合物介质则需要考虑两者的物理特性及混合比例等因素。

2. 环境条件
在选型中还需要考虑环境条件，包括温度、湿度、腐蚀性、震动等因素。

对于
温度和湿度较高的环境，需要选择具有防水、防潮、防腐蚀功能的电磁阀；对于存在振动的环境，需要选择抗震的电磁阀。

3. 电压和电流
不同的电磁阀需要不同的电压和电流来正常工作。

在选型中要根据实际的需求
选择合适的电磁阀，并确定所需的电压和电流参数。

4. 操作方式
电磁阀的操作方式也需要考虑，常见的操作方式有直通式、分流式、先关闭式、先开启式等。

在选型时需要选择适合自己系统工作方式的电磁阀。

5. 安装方式
电磁阀的安装方式有管道式、板式、角式等。

在选型时需要考虑实际安装环境
和场地要求，以选择适合的安装方式。

总之，选型电磁阀需要考虑的因素繁多，需要全面而准确的了解实际需求，以
选出最适合的电磁阀。

电磁阀选型必须遵循的原则电磁阀的选型是工程设计中的一个重要环节。

电磁阀作为流体控制装置，能够实现对流体的开闭、调节和分配，广泛应用于工业、农业和生活领域。

在进行电磁阀选型时，必须遵循以下原则：1.流体参数原则：电磁阀的选型首先要根据流体的特性来确定。

包括流体的种类、压力、温度、粘度等参数。

例如液体介质通常选择密封性能好的膜片结构；气体介质通常选择耐高压的活塞结构。

2.工作条件原则：电磁阀的选型还要考虑安装环境和工作条件的要求。

如防爆电磁阀适用于易燃易爆场所，高温电磁阀适用于高温工作环境等。

3.流量参数原则：根据需要控制的流量来确定电磁阀的口径和阀体结构。

流量是电磁阀选型的关键参数之一，不同流量需要选择不同口径的电磁阀，以保证准确的流量控制。

4.控制方式原则：电磁阀的工作方式分为常开和常闭两种。

常开类型适用于需要时通电关闭的场合，而常闭类型适用于需要时通电打开的场合。

在选型时要根据具体的控制要求来选择合适的工作方式。

5.结构特点原则：电磁阀的结构特点也是选型的重要考虑因素。

不同结构的电磁阀在安装、维护和使用方面都有所不同。

如柱塞结构电磁阀具有较高的密封性能，容易检修；而活塞结构电磁阀结构简单，体积小。

6.厂家信誉原则：电磁阀的选型还要考虑供应商的信誉和售后服务。

选择有实力和信誉良好的生产厂家，以保证产品质量和售后支持。

7.经济和可行性原则：最后一个原则是经济和可行性。

选型时要综合考虑电磁阀的价格、使用寿命、维护成本等因素，选择性价比较高的产品。

总之，电磁阀选型必须综合考虑流体参数、工作条件、流量参数、控制方式、结构特点、厂家信誉和经济可行性等多个因素。

只有符合以上原则，才能选出性能稳定、可靠耐用的电磁阀，确保工程的顺利进行。
