EN15085轨道车辆焊接标准及相关大全

EN15085轨道焊接体系认证全面解说[AS9120B-029]展开全文前言EN15085是一套针对轨道车辆和车辆部件的焊接认证体系，在交通轨道行业广泛流行。

标准名称：轨道应用—轨道车辆和车辆部件的焊接认证体系（Railwayapplications-Welding of railway vehicles and components）。

EN15085系列标准自2008年4月起在德国正式开始执行，此标准是针对轨道交通和车辆部件的焊接的认证体系，该标准已经逐步取代原德国DIN6700系列标准。

随着我国轨道交通事业的发展，我国的轨道事业相关企业出口产品日益增加，通过此类标准体系的认证是我国轨道车辆和车辆部件企业出口到欧盟国家必备的条件。

一、什么是EN 15085EN 15085标准系列适用于焊接铁路车辆，部件和组件的设计，制造，测试和合格评定。

它规定了质量体系，焊接工艺认证以及焊工和焊接操作员的性能要求。

EN 15085-2合规认证证明了制造商明确要求或在招标或合同中规定的铁路车辆，部件和组件生产中焊接人员的要求。

对于市场和铁路行业的焊接工程的接受，该认证是欧盟内外质量的一项越来越重要的保证。

EN15085-1:总则EN15085-2:焊接企业的质量要求及资格认证EN15085-3:设计要求EN15085-4:生产要求EN15085-5:检验、试验与文件二、EN 15085认证程序审核的时间取决于制造商要求的认证级别和公司规模，以及参与焊接生产活动的工人数量。

具体流程：质量体系审核符合ISO 3834/EN 15085标准审查焊接程序规范（WPS）和焊接程序资格记录（WPQR）检查焊工或焊接操作员资格检查视觉和NDT检查员资格焊接协调员访谈检查生产焊接测试颁发EN15085证书证书的有效期限为3年。

在有效期内，认证机构至少每年进行一次监督审核，以验证是否符合标准的要求。

在证书到期之前，制造商可以要求续证。

EN15085焊接质量体系认证EN15085认证是针对轨道车辆和车辆部件的焊接认证体系标志，目前在轨道交通行业被广泛应用。

欧盟标准EN 15085，全称为：轨道应用—轨道车辆和车辆部件的焊接认证体系（Railway applications-Welding of railway vehicles and components）。

是针对铁路及其相关部件焊接工艺的体系认证，是进行国际铁路行业体系认证（IRIS认证）的前提条件和核心内容。

其前身是德国标准DIN6700，后经欧盟标准委员会修订，成为现如今的EN15085。

有轨运输，作为大吨位运输的一项重要交通运输方式，已成为告诉发展的当今社会所不可或缺的部分，其发展程度更是人们无法阻挡的。

而作为先进科技的前沿，我国自然一如既往的走在世界的领头位置。

故，铁路产品必将迎来出口的热潮。

(EN15085焊接质量体系)焊接企业的质量要求和认证:1、企业认证等资质2、人员资质（焊接管理人员、焊接人员、操作人员、监督人员、检查认证）3、焊接工艺评定、预焊接工艺评定、工作试件等相关焊接说明对焊接人员的要求焊工和操作者：根据产品焊缝要求，依据ISO 9606 或ISO14732 标准对焊工进行考试，有效期为两年，每半年考核一次；检查人员：根据标准进行认证，并在焊接责任人的指导下工作。

EN15085焊接设计要求1、静态尺寸、疲劳尺寸、应力等级、应力因数、安全等级。

2、基本金属和焊接消耗材料选择。

3、焊接接头的设计4、焊接性能等级、焊接检验等级、焊接缺陷等级EN15085焊接生产要求人员：焊接、装配、检验、实验人员资质证明设备：设备验收合格证明、维护记录材料：母材、焊材、气体质量包装书、焊材检验记录法则：公平记录、试件记录、通用文、顺序计划。

BS EN15085-3:2007英国标准铁路上的应用－铁路车辆及其部件的焊接－第3部分：设计要求Railway applications — Welding of railway vehicles and components —Part 3: Design requirements欧洲标准EN 15085-3:2007与英国标准具有同等的效力ICS 25.160.10:45.060.01除版权法许可，否则未经英国标准协会（BSI）允许不得复制。

BSI英国标准国家前言本英国标准是英国施行的EN 15085-3:2007标准。

英国将其在筹备工作中承担的任务委托给技术委员会RAE/1，铁路应用，专门小组RAE/1/-/2，结构要求和焊接。

附属委员会代表机构的列表可向其秘书处索取。

“规范性”A（强制性）要求定义为文件内容中关于宣称符合该文件必须满足且不允许有任何违背的标准的表述。

[CEN/CENELEC 内部法规，第3部分：关于欧洲标准的结构和起草的规定（PNE -规定）。

“说明性”信息（非强制性）用以帮助使用者理解和使用文件。

说明性附录中不得包含要求，除非是可选要求。

（例如，某种可选检测方法可以包含特定要求，但宣称符合该文件并不要求必须符合这些要求。

）本标准未声明包含合同中所有必要的条款。

使用者有责任正确使用本英国标准。

符合英国标准并不代表可以免于法律责任。

出版后的修订修订号码日期备注欧洲标准 EN 15085-32007年10月ICS 25.160.10;45.060.01英文译本铁路上的应用－铁路车辆及其部件的焊接－第3部分：设计要求本欧洲标准由CEN于2007年8月26日批准。

CEN成员必须遵循CEN/CENELEC的内部规则，该规则规定了本欧洲标准在未改动情况下可以作为国家标准的条件。

有关这类国家标准的最新列表和参考书目可向中央秘书处或任何CEN成员索取。

本欧洲标准有三种语言的正式版本（英文、法文、德文）。

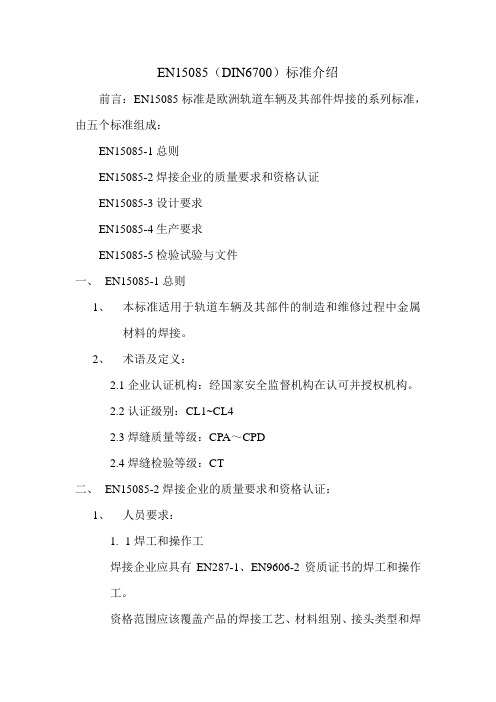

EN15085（DIN6700）标准介绍前言：EN15085标准是欧洲轨道车辆及其部件焊接的系列标准，由五个标准组成：EN15085-1总则EN15085-2焊接企业的质量要求和资格认证EN15085-3设计要求EN15085-4生产要求EN15085-5检验试验与文件一、EN15085-1总则1、本标准适用于轨道车辆及其部件的制造和维修过程中金属材料的焊接。

2、术语及定义：2.1企业认证机构：经国家安全监督机构在认可并授权机构。

2.2认证级别：CL1~CL42.3焊缝质量等级：CPA～CPD2.4焊缝检验等级：CT二、EN15085-2焊接企业的质量要求和资格认证：1、人员要求：1.1焊工和操作工焊接企业应具有EN287-1、EN9606-2资质证书的焊工和操作工。

资格范围应该覆盖产品的焊接工艺、材料组别、接头类型和焊接位置。

1.2焊接责任人员A级：具有全面技术知识的焊接责任人员，国际焊接工程师、国际焊接技术员B级：具有专门技术知识的焊接责任人员，国际焊接技术员国际焊接技师C级：具有基础技术知识的焊接责任人员，国际焊接技师国际焊接技士焊接责任人员必须具有相应的权利，能够保证出现技术问题时不受来自生产压力的影响。

1.3检验人员：PT、MT、UT、RT的检验人员必须具有至少1级与工艺相关的资质，对检验进行评估应由2级EN473人员进行。

2、技术要求：2.1设备：-----焊接电源及其它设备-----坡口加工及切割设备-----预热及焊后热处理设备-----夹具及固定机具-----用于焊接生产的起重及装夹设备-----用于焊接材料处理的烘干炉、保温桶-----表面清理设施-----破坏性试验及无损检测设备-----有屋顶、干燥、通风和明亮的车间和工位-----用于存放焊接材料和焊接辅助材料的干燥的库房-----对于不同组别材料的加工（铝、不锈钢）必须针对每种材料组别使用单独的工具、加工设备及装备、或在加工前对其进行清洁-----工作平台-----旋转装置-----焊接夹具-----调修设备-----对铝或不锈钢进行焊接进行防护。

欧洲标准EN 15085-32007年10月份ICS25.160.10;45.060.01德语版本铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定本欧洲标准由CEN于2007年8月26日通过。

在满足CEN/CENELEC议程的条件下，CEN成员国有权把本欧洲标准不做任何变更用作一种国家标准。

您可以根据需要在管理中心或者在任何CEN成员国处购买现有清单中本国家标准的最新版本，包括与其书目相关的说明。

本欧洲标准存在三种官方版本（德语，英语，法语），由CEN成员国自己负责翻译成本国语言的、并告知了中心秘书处的其它语言版本具有与官方版本一样的地位。

CEN成员国由以下国家的国家标准化研究所组成：比利时，保加利亚，丹麦，德国，爱沙尼亚，芬兰，法国，希腊，爱尔兰，冰岛，意大利，拉脱维亚，立陶宛，卢森堡，马耳他，荷兰，挪威，奥地利，波兰，葡萄牙，罗马尼亚，瑞典，瑞士，斯洛伐克，斯洛文尼亚，西班牙，捷克共和国，匈牙利，大不列颠联合王国与塞浦路斯。

CENELEC欧洲标准化委员会管理中心：rue de Stassart 35，B－1050布鲁塞尔目录页码前言 (5)序言 (6)1、适用范围 (7)2、标准参阅 (7)3、概念 (8)4、设计规定 (8)4.1 概述 (8)4.2 静力强度 (9)4.3 疲劳强度 (9)4.4 应力状态以及应力利用 (9)4.5 安全需求 (10)4.6 焊缝质量等级 (10)4.7 焊缝检验等级 (11)4.8 应力状态、安全需求、焊缝质量等级、缺陷的质量标号、焊缝检验等级与检验之间的关系 (12)5、缺陷评价等级 (12)5.1 概述 (12)5.2 缺陷评价等级 (12)6、母材与焊丝的选择 (15)6.1 母材的选择 (15)6.2 焊丝的选择 (15)7、焊缝的结构/形状 (15)7.1 概述 (15)7.2 冷成形区域的焊接 (16)7.3 生产规定 (16)7.4 焊接图纸上的说明 (28)附件A（仅供参考）焊缝清单 (29)附件B（仅供参考）焊缝的坡口预加工 (30)附件C（仅供参考）塞焊的焊接坡口预加工 (39)附件D（仅供参考）涉及到应力状态与焊缝检验等级的连接形式 (40)附件E（仅供参考）检查焊接接头用流程图 (41)附件F（标准参阅）电接触点焊 (42)F.1 概述 (42)F.2 最低剪拉力 (46)附件G（仅供参考）焊接安全需求规定 (48)附件H（仅供参考）6000系列铝材挤压成形件的焊接——提升碰撞安全性的Aljoin项目建议 (49)参考文献 (50)页码插图1——拉板中带有较高应力的箱形梁示例 (17)插图2——具有不同板厚的部件上的对接焊缝 (18)插图3——塞焊缝与长孔焊缝的可焊接性与可接近性 (19)插图4——塞焊缝与长孔焊缝用尺寸 (19)插图5——熔化区域的最小距离 (20)插图6——垂直安装在纵向焊缝上的加强筋 (20)插图7——自由切削 (20)插图8——支座与加强板末端的结构 (21)插图9——支座形状 (21)插图10——端部周边焊 (22)插图11——角焊缝用边缘距离 (22)插图12——搭接焊缝用最小搭接尺寸 (23)插图13——对接焊缝用引弧板与收弧板示例 (23)插图14——带有由卡死引起的内应力的焊缝 (24)插图15——混合连接形式 (25)插图16——腐蚀位置 (25)插图17——焊缝过渡区域的矫正 (26)插图18——断续焊缝 (28)插图D.1——与应力状态与焊缝检验等级有关的连接形式 (40)插图F.1——角型材与板材的电接触点焊 (42)插图F.2——板材的电接触点焊，单行 (43)插图F.3——板材的电接触点焊，双行 (43)插图F.4——板材的电接触点焊，双行，交叉 (43)页码表格1——应力状态 (9)表格2——焊缝质量等级 (10)表格3——焊缝质量等级与焊缝检验等级之间的关系 (11)表格4——应力状态、安全需求、焊缝质量等级、缺陷性的质量标号、焊缝检验等级与检验之间的关系 (12)表格5——涉及到焊缝质量等级的钢材的评价等级 (13)表格6——涉及到焊缝质量等级的铝材与铝合金的评价等级 (13)表格7——涉及到焊缝质量等级的钢材的激光束焊接与电子束焊接用评价等级 (14)表格8——涉及到焊缝质量等级的铝材与铝合金的激光束焊接与电子束焊接用评价等级 (14)表格9——冷成形区域的焊接（适用于钢材） (16)表格B.1——焊缝的坡口预加工与坡口厚度 (31)表格C.1——塞焊的焊接坡口预加工与坡口厚度 (39)表格F.1——焊点距与边缘距 (42)表格F.2——质量要求 (44)表格F.3——表面质量等级 (46)表格F.4——适用于焊接质量等级CP C1，CP C2与CP C3的钢材的电接触点焊的最低剪拉力 (47)表格F.5——适用于焊接质量等级CP C1，CP C2与CP C3的铝材与铝合金的电接触点焊的最低剪拉力 (47)本标准（15085－3：2007）由CEB/TC 256“铁路设施”技术委员会制定，其秘书处受DIN标准委员会领导。

欧洲标准EN 15085-12007年10月份ICS 25 160 10 45 060 01德语版本铁路运用轨道机车车辆以及轨道机车车辆部件的焊接－第一部分通用本欧洲标准从2007年8月26号开始实行。

CEN成员被要求，履行CEN/CENELEC的议事规程，在不变更的情况下欧洲标准具有一份国家标准的地位。

在需要的情况下，可于CEN管理中心或每个CEN成员购买到最新版本的各国标准及其书目性的说明的清单。

欧洲标准有3个官方版本（英语，德语，法语），其他语言的版本，由CEN成员自己负责将一个官方版本翻译成本国语言和通知中央秘书处的情况下，与官方版本同等地位。

CEN成员包括以下国家的标准化研究所：比利时保加利亚丹麦德国爱沙尼亚芬兰法国爱尔兰冰岛意大利拉脱维亚立陶宛卢森堡马耳他荷兰挪威奥地利波兰葡萄牙罗马尼亚瑞典瑞士斯洛伐克斯洛文尼亚西班牙捷克共和国匈牙利英国和塞浦路斯。

CENELEC欧洲标准化委员会管理中心：rue de Stassart 35，B－1050布鲁塞尔EN15085-1： 2007内容序言 (3)导论 (4)1应用范围 (5)2标准参阅 (5)3概念 (6)4普遍要求 (8)附录 A（仅供参考）焊接企业的认证参考资料序言此标准（EN15085-1： 2007）由CEN/TC256 “铁路设施”技术委员会制定，其秘书处由DIN领导。

欧洲标准必须通过2008年4月之前发表同样的文件或认证的方式接收为国家标准，现有的冲突的国家标准将于2008年4月之前撤销。

欧洲标准系列EN15085-1“铁路运用轨道机车车辆以及轨道机车车辆部件的焊接”由以下部分组成。

1 通用2 焊接企业的质量要求与认证3 设计规定4 生产要求5 检验与文件存档需要说明的是本文件中的几个文档存在侵犯专利权的可能，CEN不为验明相关专利权而负责。

根据CEN议事规程，以下国家的标准化研究所必须遵循欧洲标准：比利时保加利亚丹麦德国爱沙尼亚芬兰法国爱尔兰冰岛意大利拉脱维亚立陶宛卢森堡马耳他荷兰挪威奥地利波兰葡萄牙罗马尼亚瑞典瑞士斯洛伐克斯洛文尼亚西班牙捷克共和国匈牙利英国和塞浦路斯。

ENEN 15085－4—2007欧洲标准轨道应用－轨道车辆和车辆部件的焊接－第4部分：生产要求Bahnanwendungen - Schweißen von Schienenfahrzeugen und fahrzeugteilen - Teil 4: Fertigungsanforderungen2007. CEN成员在全世界保留本标准的所有使用权欧洲标准 EN 15085－42007年10月ICS 25. 160. 10；45. 060.01德文版本轨道应用－轨道车辆和车辆部件的焊接－第4部分：生产要求该欧洲标准由欧洲标准化协会（CEN）于2007年8月18日通过。

CEN的成员有义务遵守CEN／CENELEC内部规则，其中规定了在哪些条件下不作任何改动就可给予本欧洲标准一个国家标准的地位。

有关国家标准的最新说明和参考文献，可以从秘书处或任何CEN成员获得。

此欧洲标准有三种官方版本（英语、法语和德语），CEN成员有责任翻译成自己语言的版本，并通知秘书处保留相同地位的官方版本。

CEN成员为以下国家的国家标准化研究所：比利时，丹麦，德国，爱沙尼亚，芬兰，法国，希腊，爱尔兰，冰岛，意大利，拉脱维亚，立陶宛，卢森堡，马尔他，荷兰，挪威，奥地利，波兰，葡萄牙，瑞典，瑞士，斯洛伐克，斯洛文尼亚，西班牙，捷克，匈牙利，英国和塞浦路斯。

欧洲标准化协会管理中心地址：Rue de Stassart 36号， B-1050布鲁塞尔______________________________________________________________ © 2007. CEN成员在全世界保留本标准的所有使用权参考编号EN 15085－4：2007D目录页码前言 (6)序言 (7)1.适用范围 (8)2.引用标准 (8)3.概念 (9)4.焊接技术生产准备........................................................................................................................ . (10)4.1.焊接技术计划资料............................................................................................................ (10)4.2.工作试样...........................................................................................................................错误！未定义书签。

BS EN15085-3:2007英国标准铁路上的应用－铁路车辆及其部件的焊接－第3部分：设计要求Railway applications — Welding of railway vehicles and components —Part 3: Design requirements欧洲标准EN 15085-3:2007与英国标准具有同等的效力ICS 25.160.10:45.060.01除版权法许可，否则未经英国标准协会（BSI）允许不得复制。

BSI英国标准国家前言本英国标准是英国施行的EN 15085-3:2007标准。

英国将其在筹备工作中承担的任务委托给技术委员会RAE/1，铁路应用，专门小组RAE/1/-/2，结构要求和焊接。

附属委员会代表机构的列表可向其秘书处索取。

“规范性”A（强制性）要求定义为文件内容中关于宣称符合该文件必须满足且不允许有任何违背的标准的表述。

[CEN/CENELEC 内部法规，第3部分：关于欧洲标准的结构和起草的规定（PNE -规定）。

“说明性”信息（非强制性）用以帮助使用者理解和使用文件。

说明性附录中不得包含要求，除非是可选要求。

（例如，某种可选检测方法可以包含特定要求，但宣称符合该文件并不要求必须符合这些要求。

）本标准未声明包含合同中所有必要的条款。

使用者有责任正确使用本英国标准。

符合英国标准并不代表可以免于法律责任。

出版后的修订修订号码日期备注欧洲标准 EN 15085-32007年10月ICS 25.160.10;45.060.01英文译本铁路上的应用－铁路车辆及其部件的焊接－第3部分：设计要求本欧洲标准由CEN于2007年8月26日批准。

CEN成员必须遵循CEN/CENELEC的内部规则，该规则规定了本欧洲标准在未改动情况下可以作为国家标准的条件。

有关这类国家标准的最新列表和参考书目可向中央秘书处或任何CEN成员索取。

本欧洲标准有三种语言的正式版本（英文、法文、德文）。
