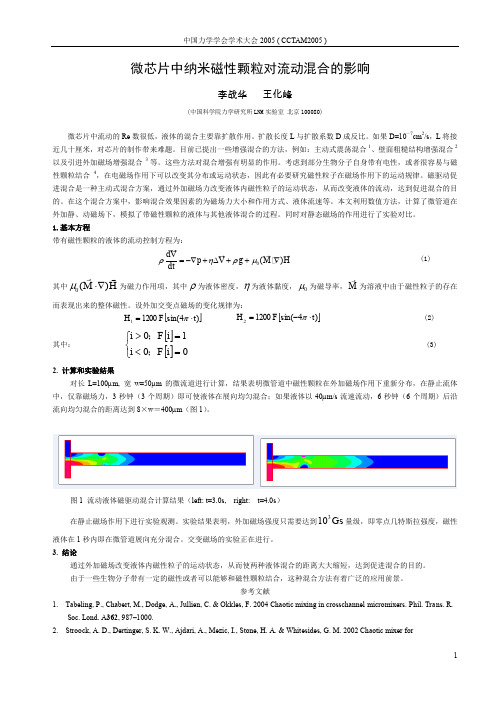

微芯片中纳米磁性颗粒对流动混合的影响李战华 王化峰(中国科学院力学研究所LNM 实验室 北京100080)微芯片中流动的Re 数很低，液体的混合主要靠扩散作用。

扩散长度L 与扩散系数D 成反比。

如果D=10－7cm 2/s ，L 将接近几十厘米，对芯片的制作带来难题。

目前已提出一些增强混合的方法，例如：主动式震荡混合1、壁面粗糙结构增强混合2以及引进外加磁场增强混合3等。

这些方法对混合增强有明显的作用。

考虑到部分生物分子自身带有电性，或者很容易与磁性颗粒结合4，在电磁场作用下可以改变其分布或运动状态，因此有必要研究磁性粒子在磁场作用下的运动规律。

磁驱动促进混合是一种主动式混合方案，通过外加磁场力改变液体内磁性粒子的运动状态，从而改变液体的流动，达到促进混合的目的。

在这个混合方案中，影响混合效果因素的为磁场力大小和作用方式、液体流速等。

本文利用数值方法，计算了微管道在外加静、动磁场下，模拟了带磁性颗粒的液体与其他液体混合的过程。

同时对静态磁场的作用进行了实验对比。

1.基本方程带有磁性颗粒的液体的流动控制方程为：0()dV p V g M H dt ρηρμ=-∇+∆++∇ (1)其中H M )(0∇⋅μ为磁力作用项，其中ρ为液体密度，η为液体黏度，0μ为磁导率，M为溶液中由于磁性粒子的存在而表现出来的整体磁性。

设外加交变点磁场的变化规律为： [])4sin(12001t F H ⋅=π [])4sin(12002t F H ⋅-=π (2)其中： [][]⎩⎨⎧=<=>0010i F i i F i ；； (3) 2. 计算和实验结果对长L=100μm, 宽w=50μm 的微流道进行计算，结果表明微管道中磁性颗粒在外加磁场作用下重新分布，在静止流体中，仅靠磁场力，3秒钟（3个周期）即可使液体在展向均匀混合；如果液体以40μm/s 流速流动，6秒钟（6个周期）后沿流向均匀混合的距离达到8×w ＝400μm （图1）。

微流控芯片中的流体混合与传质行为研究引言微流控芯片是一种将微流控技术应用于芯片尺寸的微小器件，具有高效、快速、低成本等优点，在生物医学、化学分析、环境监测等领域展示出巨大潜力。

在微流控芯片中，流体混合与传质是关键问题之一，对于实现高效的分析、反应和检测具有重要意义。

本文将从微流控芯片的基本原理、流体混合机制、传质行为等方面对微流控芯片中的流体混合与传质行为进行研究探讨。

1. 微流控芯片基本原理微流控芯片是通过微纳加工技术在芯片上构建微通道网络，将样品、试剂等微量液体引入流道，通过微型阀、泵等控制引导流体流动，实现对液体的精确控制和操纵。

微流控芯片最显著的特点是尺寸小、耗液量低、反应时间快、自动化程度高，能够在微尺度上进行多步骤的实验操作。

微流控芯片主要由底板、流道、控制单元和连接口组成。

底板是芯片的基本支撑结构，常用材料包括硅胶、玻璃等。

流道是芯片中液体流动的通道，通过光刻、腐蚀等加工工艺在底板上制作而成。

控制单元包括微阀、泵等微流控元器件，用于控制流体在芯片内的流动。

连接口用于将芯片与进样器、检测设备等连接起来。

2. 流体混合机制流体混合是微流控芯片中一个重要的问题，影响着化学反应、生物分析等各种应用的效果。

在微流控芯片中，通常采用两种基本的流体混合机制：扩散混合和对流混合。

2.1 扩散混合扩散混合是指两种或多种物质通过分子扩散实现混合的过程。

在微流控芯片中，扩散混合主要依赖通道内分子的自由扩散作用来实现的。

由于微流控芯片通道尺度小，分子扩散速度较快，因此扩散混合在一定程度上可以实现快速的混合效果。

2.2 对流混合对流混合是指通过流体的流动来实现混合的过程。

在微流控芯片中，常通过设计特殊的流道结构来增加流体的对流程度，从而实现快速混合。

3. 传质行为传质行为是研究微流控芯片中流体混合过程的关键问题之一，涉及到物质在流体中的传输和扩散过程。

3.1 传质过程传质过程是指物质从高浓度区域向低浓度区域传输的过程。

通道式微混合器的设计及性能王小章;王朝晖;张群明;王敬【摘要】The structure and performance of micromixer with "Y"type channel was investigated with computed fluidic dynamics and digital image process. The influences of micromixer such as inlet angle, channel size, and flow velocity of fluid on mixing process, were analyzed. Numerical simulation results reveal that a suitable mixing can be achieved in a microchannel mixer with an inlet angle of 60°, the width of 200 μm, and the in-flow velocity of 0. 02 m/s. Numerical simulations were also executed to compare the performance of mixers such as twisted, blocked, and straight channel. The results indicate that the blocked channel mixer has higher quality than its counterparts. According to the numerical results, a new mixer with convex block arrays on two-side walls was adopted, which can accelerate mixing process by squeezing and spreading the streamline of fluids repeatedly. The new mixer was fabricated with MEMS techniques and mixing experiments were carried out to verify the results. Mixing process was also observed. The recorded images were processed and the specific index of fluid mixing along the flow axis was identified according to the constructed standard curve in advance. The identified results validate the performance superiority of the new mixer. In the end, the errors in mixing results were analyzed to find their sources, and some useful advice was also proposed to improve the performance of the experiments.%利用计算流体力学和数字图像处理技术,研究“Y”型通道式微混合器的结构及混合性能,分析了混合器结构尺寸和流动条件对混合过程的影响.数值模拟结果表明,在混合通道入口夹角为60°、通道宽度为200 μm、注入速度为0.02 m/s的流动条件下,可以取得比较满意的混合效果.利用数值模拟对比了扭曲通道混合器、导流块和直通道结构对混合过程的影响,结果表明使用导流块可以显著提高混合效果.依照模拟计算结果,设计并用MEMS工艺制作了双侧壁有内肋块的通道式微混合器,并进行了流体混合实验,观测了混合过程.拍摄混合实验图像,对比标准浓度-图像灰度关系曲线后识别出拍摄点混合指数.识别计算的结果也证实了所设计混合器性能上的优越性.最后对实验结果误差进行了分析,说明了误差来源并给出了相应的改进措施.【期刊名称】《纳米技术与精密工程》【年(卷),期】2011(009)006【总页数】6页(P555-560)【关键词】微流控芯片;微混合器;微流体;MEMS【作者】王小章;王朝晖;张群明;王敬【作者单位】西安交通大学机械工程学院,西安 710049;西安交通大学机械工程学院,西安 710049;机械制造系统工程国家重点实验室,西安 710049;西安交通大学机械工程学院,西安 710049;机械制造系统工程国家重点实验室,西安 710049;西安交通大学机械工程学院,西安 710049【正文语种】中文【中图分类】TH815微流控芯片作为一种新型的测试器件，具有小消耗、大通量、高效率和低成本等优点，已经开始应用于化学分析、生物检测和环境监测等领域.微混合器作为微流控芯片上的主要功能部件，用于实现微小尺度下两种或多种流体的快速混合、反应，并实现所期望的检测结果.由于尺度效应的作用，微尺度下流体混合主要依赖流体分子间的相互扩散来实现[1]，需要较长的混合时间和流动距离，效率低下且不适合芯片式快速检测的应用.为此，研究人员设计了多种原理、结构以及动作方式的微混合器，以提高混合效率.按照微混合器的工作原理，可以分为主动式和被动式微混合器.前者主要利用外加电场[2]、磁场[3]、超声场[4]、表面声波[5]以及机械搅动[6]等方式来增强流体分子间的接触和扩散，促进混合过程加速进行；后者则没有外加能量作用，依靠混合器的内部结构使流体流动迹线发生弯折、重叠、交叉，从而增加流体间的接触面，提高分子间的扩散并加速混合.被动式混合器的结构有直通道型[7]、分流型[8]、混沌型[9]、鱼骨型[10-11]以及旋流型[12-13]等.相比于主动式混合器，被动式混合器具有结构简单、制造工艺简化、集成性高等优点，在微流控芯片上获得比较广泛的应用.对于被动式混合器的研究，需要解决混合效率与器件结构、制作工艺间的矛盾.结构复杂的混合器(如分流型、混沌型和鱼骨型等)具有较高的工作效率，但存在着制作技术要求、工艺复杂及制作成本高的缺点，并且不易实现同芯片检测模块的集成化设计和制作.结构简单的混合器(如直通道型)又由于工作效率低，也难于满足实际应用.本文的研究工作是用于集成式微型化学发光检测芯片的被动式混合器，需要设计高效的混合器结构，具有制作工艺简单、成本低的特点，并可实现芯片设计和制作的集成化.本文研究一种“Y”型直通道型微混合器的结构及性能.利用数值模拟方法研究不同结构参数和工作条件下，“Y”型微混合器能够达到的混合性能，并对其结构和工作条件进行设计，以提高其混合性能.采用微制造工艺制作微混合器，进行微流体混合实验，并使用图像处理方法研究其混合性能，通过对比实验验证微混合器设计结果的可行性及正确性.1 微混合器设计微流控芯片中常用的“Y”型直通道微混合器，如图1所示，待混合流体从两个入口分别流入，经过主混合通道后实现混合过程并流出.能够影响混合过程的因素主要有：入口夹角α、宽度W、长度L、高度H.由于微尺度流体混合的扩散过程主要发生在宽度方向上，因此高度H的影响暂不进行讨论.研究表明，微通道中的流体运动依然遵循质量守恒定律、动量守恒定律和能量守恒定律[1].为分析结构参数对混合过程的影响，用计算流体力学软件Fluent对混合过程进行模拟计算，并用混和指数法来描述混合性能.混合指数法通过计算混合溶液截面上的溶质标准差来衡量流体介质分布的均匀程度.混合越均匀，标准差就会趋向于0；反之，则标准差为0.5.混合指数的计算详见文献[14].图1 “Y”型混合器简图1.1 结构参数选择图2 不同通道宽度的混合模拟结果按照扩散混合理论，分子间扩散需要一个过程.因此，流动混合需要经过一定距离(时间)才能实现有效混合.微混合器设计就是要选择合适参数，以减少混合距离，提高效率.为方便计算，论文选取两种相同液体进行数值计算，即两种液体具有相同密度、黏性、扩散系数和导热系数等物理属性.对不同通道宽度的混合模拟结果如图2所示.图中给出的是两种不同流体入口速度条件下，混合器内不同截面上两种流体的混合指数的变化过程.从图中可以看出，随通道宽度变小，混合指数不断降低，表明混合效果越来越好；图中结果还表明，微尺度通道内流体混合时的入口速度越低，混合效果越好.这些结果都同分子扩散混合的理论相一致.减低入口速度，可以在一定的混合长度上获得更高的混合效果.对比两幅图中的混合指数，可以看出选用200 μm通道宽度和0.002～0.02 m/s的流入速度可以获得较满意的混合长度.入口夹角α对两种流体的混合过程也有显著影响，图3给出了不同入口角度情况下的模拟结果.图 3(a)为0.02 m/s的流入速度时不同夹角的混合器的混合指数，可以看出夹角过大或过小都会使混合效果下降，混合长度延长.图3(b)为流入速度为0.002 m/s时的混合情况，此时的混合指数基本上趋于一致，说明在小流入速度时夹角α的影响变小.由于此时的流动速度很低，虽能取得较高的混合效果，但整体效率很低.综合图中结果，入口夹角取30°时可获得一个很好的混合效果.图3 不同入口角度的混合模拟结果1.2 混合器通道形状的影响为了提高效率减少混合长度，同时设计了几种可以加快混合过程的通道形状，如图4(a)所示.通过将通道折弯、增加内部导流块的方式，可以使流体流动迹线发生改变，增大接触面并加快扩散和混合.一种方式将直通道折弯，通过流体在弯道流动迹线的变化来增强混合，如图中的“Z”形和圆弧形折弯.另一种方式是在通道内部设置导流块，以导流块对混合流体进行流线弯曲、挤压和重叠等方式来实现混合过程加速.论文主要在混合通道约1/3处设置了方形、三角形、圆形导流块；同时在通道侧壁上设置了突出肋块，对流体流线进行挤压、弯曲以促进混合.所设置的导流块和内肋块，占用混合通道宽度的一半，并设置在距离混合通道入口1/3 L的位置.图4 混合通道形状及其对混合效果的影响图4(b)给出的是图4(a)中各类混合通道和直通道混合器的混合效果对比.模拟结果表明，弯曲混合通道和设置导流块能够有效增强混合效果，缩短混合长度.其中，“Z”形弯折和内肋块通道的混合效率比较高，大约比直通道的混合距离缩短2/3以上.在50 mm的混合长度上，内肋块型通道可以获得约0.36的混合指数，“Z”形弯折通道约为0.38，远远高于其他几类.由此可见，内肋块型混合通道的混合效率最高.需要说明的是，图中给出的混合指数是仅设置一个弯折或导流块后得出的，排列多个结构能显著提高混合效率.按照模拟计算的结果，选用内肋块型微混合器，并在通道两侧壁相对排列肋块以增强混合效果，见图5.所设计的微混合通道总长40 mm，宽度1 mm，内肋块为600 μm×600 μm正方形，间距2.5 mm，相对排列于两侧壁上.通道宽度选择为1 mm，主要是考虑到制造工艺的要求.窄小的混合通道可以提高混合效率，但对制造工艺及设备要求较高.考虑到实际加工设备等因素，选用了较大宽度的微通道，并将内肋块加高到600 μm，以补偿宽通道的损失.图5 所设计的内肋块混合器及其尺寸2 实验测试2.1 微混合器制作PDMS具有良好的生物相容性及透光性，特别适用于制作微流体器件.论文选用SU-8胶与PDMS配合使用的模塑法.先以SU-8胶制作模具，再将PDMS及固化剂混合液浇注于其上并加热固化成型，从模具上剥离后即可获得通道板.制作好的PDMS器件表面经等离子氧化后，贴合并加热进行封装，保证微通道的密封.采用微制造技术制作的微混合器如图6所示.图6(a)是制作好的微混合器实物照片，透明材料非常便于对混合过程进行观测.图6(b)是对混合通道的局部显微放大照片，可以清楚地看到内肋块在通道中的位置.侧壁上内肋块突出过大，主要原因是微制造时在光刻显影过程中，肋块顶部受到显影液过度刻蚀导致.微混合器的外接管是聚四氟乙烯管，用树脂胶实现黏结和密封.为了更好的对比混合效果，同时制作直通道和方形导流块的微混合器，用作对比实验，以验证设计结果的正确性.图6 制作的PDMS材料微混合器实物及局部显微放大照片2.2 混合实验混合效果测试实验主要通过显微镜以及CCD摄像机记录流体的混合过程，通过图像处理方法分析图像的灰度值，对混合效果进行定量研究.实验中采用罗丹明B去离子水溶液和去离子水进行混合.实验观测时，设定蠕动进样泵的速度，将显微镜对焦于微混合通道的中心平面并固定，然后在微流控芯片的混合通道上每隔5mm截取混合图像.通过图像处理技术得到该截面上的流体混合指数，最后绘制微通道中液体的混合指数随流动长度的变化图.图7给出了罗丹明B去离子水混合过程中流道的局部图像，拍摄位置在距离混合入口10 mm处.从图中可以看出，混合过程刚刚开始进行，混合效果并不显著.图7 罗丹明B去离子水混合过程中流道的局部图像实验中在每种形状流道的每个截面处截取了5幅图片计算，通过MATLAB程序进行图像处理及识别.首先要建立标准浓度-灰度关系，然后将识别到的混合图像灰度值与之进行比较，并经过插值计算得到该截面混合指数.最后将各个截面的混合指数绘制成图像，就可得到混合通道内的混合效果与长度的变化图.3 实验结果及讨论要对混合效果进行数值分析，首先要建立图像的灰度值与溶液浓度的关系曲线，因此在实验之前，配置0.02 g/mL的罗丹明B溶液为母液，然后分别稀释分配成浓度为0%、10%、20%、30%至100%的溶液.将样品注入实验用芯片中，在显微镜下获取流道中液体的图像，并通过MATLAB处理后建立图像灰度值与溶液浓度的标准关系.分别进行了10次实验，得到了各个浓度下的10个灰度值，通过拟合后得到的曲线如图8所示.图8 实验中建立的标准浓度-灰度值拟合曲线为了更加清楚地对比模拟结果和实验结果的混合效果，图9分别给出了3种通道的混合指数的模拟和实验测试曲线图.从图中可以看出，模拟结果连续性比较理想，实验结果波动性比较大，但总体趋势与模拟结果相一致.其中，从模拟和实验结果中均可以看出直线型流道的混合效果最差，方形导流块和内肋块型流道混合效果较好.综合比较后可以看出，方形导流块混合器混合性能高一些，但制作工艺复杂；内肋块混合器具有更好的综合性能.从实验结果中无法看出3种微混合器的性能差异，究其原因可能有以下几点.首先，蠕动泵进样为脉冲式进样，无法做到数值模拟中0.02 m/s的连续进样，造成液流运动的脉动性，影响混合效果.其次，流道并非理想边界，流道底部和壁面粗糙不光滑以及内肋块和导流块的非理想形状都能带来混合效果的改变.再次，背景颜色的非均匀性，镜头表面和样片表面的颗粒或者灰尘、照明光线的改变也影响到图片的灰度值.最后，CCD相机的分辨率有限，而且存在热噪声和电噪声的影响.改变进样方式和实验条件，如采用柱塞泵进样、超净环境以及制冷CCD相机等，都可提高实验测试的准确度和精度.图9 3种通道混合指数的模拟与实验测试曲线对比4 结语微混合器是微流控芯片检测中的一个重要部件，用于实现微尺度下流体的快速高效混合，并提高芯片检测效率和准确性.论文研究了多种“Y”型通道式微混合器的设计及性能影响因素，利用计算流体力学方法对微混合器的参数：入口夹角、宽度、注入速度以及内部结构化等进行了仿真和优化.计算结果表明：在入口夹角60°、通道宽度200 μm、注入速度0.02 m/s的条件下，“Y”型通道式微混合器可以取得较好的混合效果；相比于弯折通道和内置导流块通道，侧壁带有内肋块的微混合器具有更好的混合性能；在相同条件下，内肋块混合器具有更短的混合长度和更高的效率.选用SU-8胶与PDMS配合使用的模塑法，用微制造工艺制作了微混合器，并进行混合实验研究.罗丹明B去离子水溶液和去离子水的混合实验过程，验证了内肋块混合器结构设计的正确性和有效性.对混合实验过程的图像进行处理，并用预先标定的标准灰度与混合指数关系，识别出混合通道内流体的混合指数.实验结果验证了所设计的内肋块混合器结构上的正确性和性能上的优越性.最后对实验结果误差进行了分析，说明了误差来源并给出了相应的改进措施.研究结果表明，具有内肋块的通道式微混合器，具有结构简单，制作工艺简化、可集成性高的优点，未来的研究将其应用于化学发光微检测芯片上，以提高检测效率并降低检测成本.【相关文献】[1] Karniadakis G E， Beskok A. Micro Flows Fundamentals and Simulation[M]. New York：Springe-Verlag Press， 2002.[2] Wang Y， Jiang Z， Proshanta D. A microfluidic mixer utilizing electrokinetic relay switching and asymmetric flow geometries [J]. Journal of Fluids Engineering， 2007，129(4)：395-401.[3] Ryu K S， Shaikh K， Goluch E， et al. Micro magnetic stir-bar mixer integrated with parylene microfluidic channels [J]. Lab on a Chip， 2004，4(6)：608-614.[4] Yang Z， Matsumoto S， Goto H， et al. Ultrasonic micromixer for microfluidic systems[J]. Sensors and Actuators A： Physical， 2001，93(3)：266-272.[5] 费景臣，章安良.基于声表面波技术数字微流体微混合器研究[J].电子器件，2009，32(1)：218-221.Fei Jingchen， Zhang Anliang. Study on micromixer for digital droplet based on surface acoustic wave[J]. Chinese Journal of Electron Devices， 2009，32(1)：218-221(in Chinese).[6] Ukita H， Takada K， Itoh Y. Experimental and theoretical analyses of three dimensional microflows generated by an optical mixer[C]// Proceedings of SPIE. Denver，CO， USA， 2004，5514：704-711.[7] 余海燕，肖松山，陈禾，等.速度流型对微混合器混合效果的影响[J].纳米技术与精密工程，2005，3(4)：290-294.Yu Haiyan， Xiao Songshan， Chen He， et al. Influence of flow velocity profile on mixing effect in micromixer[J]. Nanotechnology and Precision Engineering， 2005，3(4)：290-294(in Chinese).[8] Sudarsan A P， Ugaz V M. Multivortex micromixing [J]. PNAS， 2006，103(19)：7228-7233.[9] Lin Y， Gerfen G J， Rousseau D L， et al. Ultrafast microfluidic mixer and freeze-quenching device[J]. Anal Chem， 2003，75(20)：5381-5386.[10] Stroock A D， Dertinger S K W， Ajdari A， et al. Chaotic mixer for microchannels [J]. Science， 2002，295(5555)：647-651.[11] 张平，胡亮红，刘永顺.主辅通道型微混合器的设计与制作[J].光学精密工程， 2010，18(4)：872-879.Zhang Ping， Hu Lianghong， Liu Yongshun. Design and fabrication of micromixer with main-assist channels [J]. Optics and Precision Engineering， 2010，18(4)：872-879(in Chinese).[12] 王灵秀，张仁元，陈观生，等.旋流式微混合器混合特性[J].功能材料与器件学报，2008，14(6)：1049-1053.Wang Lingxiu， Zhang Renyuan， Chen Guansheng， et al. Mixing characteristics of vortex micromixer[J]. Journal of Functional Materials and Devices， 2008，14(6)：1049-1053(in Chinese).[13] Xu Yi， Liang Jing， Hu Xiaoguo， et al. Low-voltage-driven electrophoresis microchip and its application in biochemical analysis[J]. Nanotechnology and Precision Engineering， 2010，8(3)：245-250.[14] 韩克江.被动式微混合器混合特性的数值模拟[D].济南：山东大学机械工程学院，2008.Han Kejiang. Numerical Simulating the Performance of Passive Micromixer[D]. Jinan：School of Mechanical Engineering， Shandong University，2008(in Chinese).。
