南京奥体中心规划分析报告图例 1整个工程以体育场为中心形成一系列辐射轴线,这些辐射轴线向四周延伸穿成为其它场馆、室外广场及水景设计之间的连接关系。
位于体育场图例2图例 3奥体中心的停车设施分为两块。
一块在高架广场下方，体中心定位于体育建筑与体育公园的融合，从现代体育建筑的多重用途考虑，规划东西向1200多米，南北向800多米。
不仅能满足国内大型体育赛事，国际单项体育比赛的需要，而且能够承办各种音乐会，展览，会议和娱乐，全民健身，旅游以及大规模商业活动，将充分满足市民多方位的生活需求。
因此，无论建筑外观还是内部设施都具备了比单纯的体育建筑更加丰富的内涵。
1 比赛功能定位高。
一是能举办全运会和世界最高级别单项比赛；二是场馆比赛场地多功能。
由于有了二块标准人工冰场，体育馆不仅能办国际体操搭台比赛，各种球类比赛，还能举办花样滑冰、短道速滑、冰球比赛。
2 大众健身功能内容广。
各场馆不仅为高级别比赛提供标准场地，也为大众体育比赛服务，还有大大小小多种多样的健身设施，可以满足各层次人群的需求。
3 文化功能品位高。
体育场、体育馆都能举行大型文艺演出、集会、报告会。
宽敞、优雅、舒适的环境会给活动的人提供高尚的享受。
同时，由于设计师的精心设计，每一个建筑都是不可多得的参观景点，这里将是江苏体育旅游中心。
4 经济效益功能潜力大。
各场馆不仅能办大型经济展览会，还有大面积的用房可用于商品销售，以及许多的餐饮休闲酒吧的开办，完全有利于以体为主、多元发展的经营策略的实现，解除大型场馆的后顾之忧。
5 技术定位高在结构，环保，节能，智能化等方面大量的采用最新科技成果，大量利用自然能源和环保节能材料，特别是低能耗的新型建材。
五奥体中心的生态环境设计与分析在环境景观设计中，设计师汲取了东西方园林艺术的精华，努力实现中西合璧的艺术效果。
通过水面，绿地，小品，景观廊道，雕塑，庭院灯等进行环境划分与组合，采用各种室外空间及元素的形式构成，材料构成和图案构成，成为秩序，统一，韵律的规则，使整个设计变得非常具有吸引力。
钢结构现场安装的总承包管理（二标段-体育馆）1、本工程中钢结构施工的概况南京奥体中心主体育馆工程中，钢结构分布在主馆、副馆、主副馆的连接部位以及建筑的侧立面。
钢结构沿建筑造型的曲线轨迹布置，覆盖围护结构以后形成建筑物的流线形外形。
屋盖钢结构的设计基本采用平面桁架，桁架之间设置水平支撑和垂直支撑，结构受力明晰，结构形式简单。
主馆架的最大跨度达到120m，加上悬挑部分，估计桁架的总长度将超过130m。
根据我单位的经验推测，单榀平面桁架的最大重量在50~60t。
由于体育馆四周是坡状的看台，中间是表演或竞技场地，土建主体完工以后形成锅底形的空间，因此，大型桁架在馆内整体组装受到限制。
如果在跨外吊装整体吊装，吊装半径达到70m以上，国内现有的大型吊车起重能力不能满足。
由于屋盖呈曲面形状，各个桁架并不位于同一平面上，而且各桁架的长度也不相同，如果采取滑移的方法施工，需要采取一定的技术措施。
另外，由于平面桁架跨度很大，单榀桁架整体就位可能会产生侧向失去稳定的问题，因此应该考虑增加跨中临时支点或者增加侧向临时支撑。
只有桁架之间通过水平支撑或垂直支撑连接以后，才能确保整体稳定，方可以解除临时支撑或临时支点。
在主体育馆结构中，但是屋盖钢结构施工的方法和程序，对整个工程的施工顺序安排以及总工期控制起着决定性影响，是施工总承包管理的工作重点。
吊装时间）2.3桁架吊装的系统配置（1）吊装机械选择：主馆桁架的吊装采用两台150吨履带吊，屋面水平支撑等构件吊装采用H3/36B塔吊，其它部位的钢结构吊装采用70吨汽车吊，另外配合1~2台30吨或50吨汽车吊。
（2）滑移系统：包括高空承重支架，滑道、滑块、滑移牵引系统，滑移制动系统。
（3）就位系统：主要采用一对轻便式门架。
2.4技术关键（1）桁架在地面组装的平面位置应该尽量靠近体育场主体，减少吊车与桁架之间的距离，减少吊装半径。
（2）桁架吊装到滑道上，应该采用两台吊车抬吊，防止桁架变形。

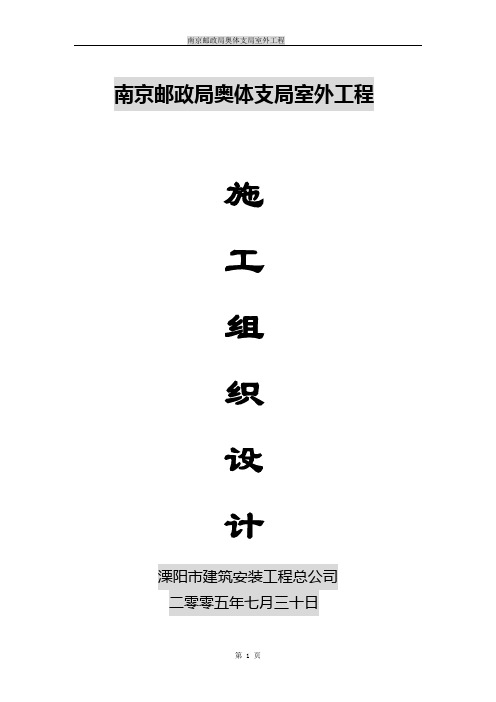

南京邮政局奥体支局室外工程施工组织设计溧阳市建筑安装工程总公司二零零五年七月三十日目录一、工程概况二、施工程序（含地下管线及其它地上地下设施的加固措施）三、施工准备（含材料、机械进场计划表）四、主要施工方法1.定位、标高测量工程2.门窗工程3.钢筋工程4.模板工程5.现浇钢筋砼工程6.墙体工程7.楼地面工程8.屋面工程9.外墙面砖工程10.脚手架工程11.外墙氟碳涂料刷面12.外装饰工程防治质量通病措施五、季节性施工措施（雨季、夏季施工措施）六、安全生产保证措施七、保证工程质量技术措施八、保证进度组织措施九、环境污染防治技术措施十、文明施工措施（含减少扰民、降低噪音措施）十一、外来民工管理措施十二、附表、附图（含进度计划表、施工现场平面布置图及施工道路平面图）一、工程概况工程名称：南京邮政局奥体支局室外工程建设单位：南京邮政局投标单位：溧阳市建筑安装工程总公司建筑设计：南京邮政局奥体支局室外工程包括：道路1200平方米，砼厚度为200厚，本工程采用的技术规范：1）《建筑工程施工质量验收统一标准》GB50300-2001 2）《钢筋砼结构工程施工及验收规范》GB50204-2002 3）《钢筋机械连接通用技术规程》JGJ107-964）《砌体工程施工质量验收规范》GB50203-20025）《屋面工程质量验收规范》GB50207-20026）《普通砼用砂质量标准及检验方法》JGJ52-927）《普通砼用碎石和卵石质量标准及验收规范检》JGJ53-92二、施工程序本工程地处南京扬子石化工有限责任公司医院内，由于是院病内，在施工期间应严格按甲方划定区域进行平面布置及安排，防止影响周围的医院正常工作、休息而发生矛盾。
在施工前，首先应向业主了解地下管线及地下地上的设施情况，针对具体情况，具体问题，会同设计院、监理部门、业主制定切实可行的加固措施和保护办法。
对地面上的脚手架应全方位封闭，在公用通道上，设安全通道，其上用木板全封闭，同时对井架进行地面及墙面固定，在屋面顶部及中间位置和根部进行一定固定。
第一章工程概况1、工程概况南京奥林匹克体育中心主体育场是2005年我省举办第十届全国运动会和国际单项最高级别运动会的硬件设施，是南京市规划中城市副中心的重要组成部分。
该工程是省政府“十五”计划的重点工程，也是“十五”期间开工建设的最大社会事业项目，是标志性建筑工程。
该工程位于建设中的南京奥林匹克体育中心的中心位置，南北长360m，东西宽为270m，呈椭圆形，建筑面积为127982m2，有6万多个座位席，主体育场设计为6层，局部八层，一层设有新闻媒体、赛事工作、运动员和设备用房，二、四、六层为看台和商业用房等，三、五层为贵宾包厢等。
该工程平面由A、B、C、D四大区域构成，并互相对称。
该工程地基为钢筋砼灌注桩（单桩承载力为1500-2000KN）、C30独立柱承台、MU10条形砖基础及C30砼基础梁组成，承台厚度为1500mm，基础梁断面为800mm×1200mm，±0.00地面砼结构厚度为250mm。
主体结构为现浇C40钢筋砼框架结构和剪力墙框筒结构联合体，看台及梁、楼板为预应力钢筋砼结构，柱网尺寸为7320×7320mm，柱为圆柱，390根，直径尺寸分别为800mm和1200mm，框架结构主梁尺寸为600mm×900mm和600mm ×850mm等多种规格，看台大梁断面尺寸为600mm×1200mm和600mm×900mm，次梁尺寸为400mm×600mm，楼层板结构厚度为80mm至250mm等多个尺寸。
采用M5 KM1型多孔砖和加气砼砌块作为填充隔断墙，墙面采用1:1:6混合砂浆抹面。
屋面采用钢结构，由V形支撑斜拱及钢管支撑组成，屋架支撑于一对南北走向的大型钢拱架上，一对钢拱架分别作用于砼灌注柱、4个23m×30m×3m的大体积砼支座及连接支座的预应力砼地梁。
2、工程特点2.1 造型新颖，设计理念超前。
奥体新城A6地块工程土方施工方案一、概述南京奥体新城A6地块24#/25#/26#工程是十运会主场馆南京河西奥体中心配套项目，东至经四西路，西侧位于华山路，南侧位于赛上路，北侧位于石家庄路。
工程地下室部分为联体结构，±0.00以上部分分别由三幢组成，分别为24#、25#、26#幢，地下室建筑面积为8010平方米,总建筑面积17489平方米。
其地下室3.3m高，地上层高为2.9m。
建筑总高度为34.85米。
室内标高±0.000相当于绝对标高8.80米。
本工程采用预应力高强混凝土管桩基础，桩顶标高-4.10米，相当于绝对标高4.70米。
整板基础垫层底标高为-3.80米，承台、基础梁、地梁垫层底标高各不相同，但均比整板基础垫层底标高要深。
二、现场条件场地三通一平已完成，施工用水用电开工前接至施工现场。
三、土方开挖施工方案（一）、测放1、引测平面控制网按照施工图纸和建设单位提供平面坐标控制点，确定个建筑物平面控制点，建立首级方格控制网。
并以此设立控制桩或在现有建筑物上设置控制点。
2、平面及标高控制在首级方格控制网基础上测放出建筑物各轴线。
在中心轴线交点上架设经纬仪，分别测放出各墙、柱位置线。
将各轴线引出施工范围外，用80×80木方打入地下，上部钉铁钉，做为轴线控制桩，并用水泥砂浆加以保护，形成二级控制网。
将指定水准点引入施工现场，按三、四等水准测量要求，在施工现场周围固定物上或地面布设水准点，水准点点位选择于稳定、便于通视、不易破坏之处，并作好标志和保护。
点密度要能满足施工过程中标高传递方便要求，建立水准控制点。
水准测量根据现场实际情况，采用支水准点路线往返测或闭合水准路线形式进行。
在闭合差不超过允许值情况下计算出各个水准点高程，并保存好各项记录。
（二）、开挖方式确立由于本工程地下室占地面积大，建筑物长度达130.57米，宽度达66.90米。
根据工程这一特点，拟采用机械大开挖与人工清土相结合开挖方式。
体育场土建配合钢结构施工方案1、概况南京奥林匹克体育中心体育场主体框架采用混凝土结构，屋盖采用钢结构，两者都是工程建设的核心环节，举足轻重，绝不能顾此失彼。
为了保质、按期、顺利地完成工程，必须周密部署，全局考虑，制定优良的总体方案，协调土建和钢结构施工，即土建施工和钢结构施工必须紧密地相互配合。
两者之间的不协调，必将严重地影响总体目标，拖延工期。
在与钢结构施工配合方面，我们土建单位的宗旨是：以大局为重，服从总体方案，积极配合。
以下根据我们设想的钢结构施工可能对土建的影响，采取的相应土建施工措施。
中标后，我们将根据具体的总体方案和钢结构施工方案，调整土建施工方案，保证土建方案与总体方案、钢结构方案的一致性。
2、钢结构施工可能对土建施工的影响钢屋盖由箱梁、连系梁以及钢拱等构成稳定的受力体系。
其中钢拱跨度340m，弧长377m，矢高（拱脚至拱顶）58m，拱顶离地65m，外翻45°，单榀重约1450T。
可见，钢拱的吊装将对钢屋盖的施工起主导作用。
下面分别就预应力地拉梁张拉、吊车和钢构件进场、钢拱就位、钢箱梁等构件安装、胎架施工、吊机布置等分别叙述钢结构施工过程可能对土建施工的影响。
2.1 预应力地拉梁张拉钢拱架下设置370m预应力地拉梁，以平衡钢拱向外的推力。
钢结构安装过程中，拱脚向外的推力逐渐增大，因此预应力地拉梁随钢拱安装过程需要分批张拉，尽量减少拱脚承台的水平力。
2.2 吊车和钢构件等进场钢拱跨中截面为等腰三角形，底宽15m，高5m；钢结构安装需要大型吊车进场，体育场进口难于满足吊车和钢构件进场，因此部分主体结构需要待大型钢构件安装完毕，大型吊车退场后方能浇筑。
2.3 钢拱就位钢拱就位，可以采用以下两种方法。
2.3.1 钢拱直立安装，外翻就位(1)方法搭设约80m胎架，大吨位、长臂吊机分段吊装钢拱。
两钢拱直立安装成整体后，同时外翻至结构位置。
(2)特点钢拱胎架和吊机都可以布置在场中空地。
第1篇一、项目背景随着我国经济社会的发展，人民群众对体育健身的需求日益增长。
为满足市民日益增长的体育健身需求，提升城市体育设施水平，南京市决定投资建设一座现代化、高标准的体育场球场。
二、项目概况1. 项目名称：南京体育场球场施工工程2. 项目地点：南京市某区3. 项目规模：球场面积约5000平方米，包括足球场、篮球场、网球场等4. 项目总投资：约1.2亿元人民币5. 项目工期：12个月三、施工内容1. 球场基础施工：包括地基处理、基础垫层、排水设施等2. 球场主体结构施工：包括看台、主席台、运动员休息室、卫生间等3. 球场配套设施施工：包括照明系统、音响系统、体育器材、草坪等4. 环境景观施工：包括绿化、道路、停车场等四、施工要求1. 施工质量：严格按照国家相关标准进行施工，确保工程质量达到合格以上2. 施工安全：加强施工现场安全管理，确保施工安全无事故3. 施工进度：按照施工进度计划，确保工程按时完工4. 施工环保：严格执行国家环保政策，减少施工对环境的影响五、施工团队1. 施工单位：具备体育场球场施工经验的专业施工队伍2. 设计单位：具有体育场球场设计资质的设计单位3. 监理单位：具备体育场球场施工监理资质的监理单位六、项目意义南京体育场球场施工工程的建设，将极大地丰富市民的体育生活，提高市民的体育健身水平。
同时，该项目还将提升南京市的城市形象，为城市增添一道亮丽的风景线。
总之，南京体育场球场施工工程是一项具有重要意义的民生工程。
在施工过程中，我们将严格遵循国家相关法律法规，确保工程质量和安全，为市民打造一座高品质的体育健身场所。
第2篇近年来，随着我国体育事业的蓬勃发展，体育场地建设成为了推动体育产业发展的重要环节。
南京作为江苏省的省会城市，体育场地建设更是得到了高度重视。
近日，南京某体育场球场施工工程圆满完工，为市民带来了全新的运动体验。
该项目由南京派德乐体育设施工程有限公司承建，工程地点位于南京奥体中心。
大面积看台细石混凝土面层施工一、工程概况南京奥体中心主体育场是第十届全运会的主会场，该工程造型呈外圆内椭、气势恢宏，看台设有6万多座位，面积达5.7万平方米。
共有86个踏步，踏步长短不一，最长的踏步周长达680米、最短的为12米，踏步的高差悬殊，第1个台阶踏步标高+2.55米、最后一个台阶踏步标高为+44.28米。
同一标高踏步以折线相连，踏步宽度有800和850两种，高度从170～530渐次不等；与踏步相连的还有120个观众出入口，均以小踏步过渡连接。
整个看台分上、中、下三层看台的立面和踏步见下图所示。
看台踏步的上表面采用细石砼上做水泥砂浆，踏步立面采用水泥砂浆分层做法。
具体要求见下图所示：看台示意图35厚C25细石砼钢筋砼结构层1.2mmI型聚合物防水涂料泛水布钢板网与平面钢板网相连)30厚水泥砂浆粉刷,1:3水泥砂浆打底,1:2水泥砂浆粉面(中间1.2mmI型聚合物防水涂料30mm*40mm孔钢板网15厚水泥砂浆A A2、工程特点和施工重点2.1、 采用细石砼和水泥砂浆做为大面积露天结构的面层，对温度变化非常敏感，很容易产生温度和收缩裂缝，如果施工不当还会产生空鼓和起皮，所以，防止产生上述质量问题是看台细石砼面层施工的首要问题。
2.2、 主体育场面积大、施工范围广、轴线复杂、标高变化多、拐点多，踏步折线与出入口栏板、小踏步之间联系紧密，直线段还有100多米长须通线，误差稍大，就会影响观感，都必须认真处理，以保证设计的尺寸准确。
2.3、 施工处于南京的高温季节，气温在30多度，尤其是东西区6F大看台，从洞口的+26.20米到最上部的+44.28米材料运输非常困难，增加了面层施工操作的难度。
3、施工质量控制要点3.1、 基层水泥聚合物JS 防水涂料施工。
原结构表面的浮浆、砼块等砸除清理，结构有严重缺损部位，需用聚合物砂浆修补平整，看台结构层施工时留下的对拉螺栓孔，砸除表面20mm 深的PVC 套管，用1：2水泥砂浆分2到3次封堵补平，基层用高压水枪冲洗干净，稍干无积水后，滚涂水泥聚合物防水涂料，能上人后再刷第二遍，厚度不小于1.2mm 。
一、工程概况：1.1结构设计概况：南京奥体中心体育场基础主要分东、西、南、北四个区，分界线分别位于○11～○12轴、○39～○40轴、○61～○62轴、○89～○90轴之间。
东西区长度为240米，宽度为55米～75米。
南北区长度为210米，宽度为45米～55米。
承台、地梁、钢拱支座基础顶标高均为-1.10m （±0.00相当于绝对高程7.8m）。
本工程采用钻孔灌注桩基础，钢筋砼承台及地梁。
在南区○65～○86轴、○D～○M轴；北区○15～○36轴、○D～○M轴范围内-1.10m标高处设现浇板，基础部位各构件的做法详见下表：1.2水文及地质：本工程施工时所接触到的地下水主要为潜水，潜水含水层主要由①-1层新填土，①-2层淤填土，①-3素填土，②a层粘土，②层淤泥质土组成。
含水层厚度6～7米，水位埋深0.36～0.75米，并受季节变化影响，现场表层土为桩基施工阶段遗留下来的建筑垃圾土及淤泥，并有众多水坑，在其以下的土质情况如下：①1层，新填土，杂色，松散，厚0～2.6米，局部缺失；①2层，淤填土，灰褐色，流塑，厚1米；①3层，素填土，灰褐色，可塑～软塑，厚0～2.4米，局部缺失；②a层，厚0～1米，粘土，灰黄色，可塑～软塑，局部缺失；②层，淤泥质土，灰色，流塑，厚3～4米。
本工程所在场地地势中间低，四周高，地面积水多，不易排除，造成现场长期泥泞且易渗入地下形成地下水，影响施工，必须做好排水工作。
1.3施工条件：现场三通一平工作已完成，2号路、3号路、支1号路、支2号路、支3号路、支4号路已全部建成。
体育场四周环道、路基正在进行施工，除北端支1号路与支4号路之间及东南端支2号路附近路基尚未施工完毕外，其余已建成。
上述场区内道路满足施工使用要求。
施工用水电已接至东西两个生产区内。
体育场桩基已施工完毕，目前正在进行桩基静载测试，元旦之前可全部结束。
桩的大小应变测试可与基础施工同步进行。
体育场桩外侧7米大平台范围内正在进行砼管桩施工，与东生产区交接处施工已接近尾声，与西生产区交接处施工尚未开始，整个管桩施工结束预计需20天左右。
1.4施工难点分析：1、现场地势低洼，必须采取可靠措施排除积水。
2、四个钢拱支座基础体积大、深度大，预埋件、锚具数量众多，施工难度大。
3、钢拱支座之间的连接，梁内预埋了很多预应力筋穿筋钢管，钢管的位置及水平度精度要求高，必须得到充分保证。
4、体育场基础构件众多，轴线关系复杂，且现场密布淤泥及水坑，给测量放线工作造成一定困难。
5、基础施工阶段处于冬季，应采取有效的冬季施工措施才能保证工程质量。
6、工期紧，体量大，而且又处于春节期间，必须保障劳动力等各种资源的投入，科学合理组织施工。
7、基础属超长砼结构，必须采取有效措施防止砼产生开裂。
1.5主要实物工程量：二、施工部署：基础工程施工部署主要包括施工区段的划分以及施工组织，施工准备及施工进度计划安排等内容。
2.1施工区、段的划分及施工组织：根据本工程的特点，按照设计图中地下通道为界划分成东、南、西、北四个施工区，每个土建处负责一个施工区的施工。
根据各施工区的特点，各施工区划分为八个施工段，为预防砼收缩裂缝，每个施工段中间设置后浇带，总共32个施工段，16个后浇带。
14条施工缝由于本工程工期紧张、体量大，安排四个施工区平行施工，每个施工区按施工段独立组织流水施工。
具体施工区、段划分及后浇带留设位置见附图。
2.2基础工程施工工艺流程图：基础承台施工工艺流程2.3施工准备： 2.3.1技术准备1.熟悉和审查施工图纸，由项目总工程师组织项目经理部技术负责人及有关技术人员及时熟悉图纸，提出问题和合理化建议，进行图纸会审和图纸交底。
2.根据已交接的工程控制点及施工图建立轴线控制网和高程控制点，并对已完成的桩基础轴线、标高进行交接和复验。
3.细化施工组织方案，按设计图纸要求，结合工程特点及现场实际情况，进一步细化施工组织设计，确保工程顺利实施。
4.编制施工图预算和施工预算由项目部预算人员根据施工图纸、施工组织设计、施工进度计划编制施工预算，并提供详细的材料、劳动力，机械台班需用量计划，为施工安排提供依据。
5.施工技术交底施工前由项目总工组织施工员、质量员，专业班组长及有关人员进行交底，针对施工过程中的关键部位，施工难点质量安全要求，操作要点及注意事项进行全面的交底，对应用新工艺、新技术、新材料的施工人员进行培训，使每个施工人员心中有数，并落实在各个施工环节上。
6.施工资料准备施工前应备齐现行的国家和行业质量检验评定标准和施工技术验收规范图集等以便进行施工和检查，且遵照江苏省、南京市质量监督站和国家体委的有关规定，备齐各种资料详表，并在施工中及时填写报签、整理。
2.3.2试验准备1.建立现场试验室，配备相应的试验器材，按国家现行有关标准对各项器材、设备进行安装、调试、检测。
2.选定南京市建委认证的中心试验室，并报业主及监理认可。
3.提前做好砼级配、砂浆级配，组织各种进场材料的检验及钢筋连接的试验工作，准备好各种砼试模、测量工具。
并提前送检报验。
2.3.3劳动力准备基础工程的工程量大、工期紧，需要数量足够、素质高的劳务人员，拟调遣在局具有较高施工技术和同类工程施工经验的施工处进场。
根据施工区域的划分、施工进度计划安排、基础工程安排一个降水专业队组织降水，一个机械施工处进行土方施工，四个相对独立的土建施工处分别在四个施工区平行作业，安装处进行配合。
每个土建工程处分别设钢筋工，模板工、砼工、电焊工、机械工、架子工、瓦工等，各工种操作人员平均技术等级为：机械工5级，钢筋工4.5级、模板工5级，泥瓦工5级，砼工4.5级，电焊工5.5级，架子工4级等。
具体劳动力安排计划见下表。
降水队详见：“主要分项工程施工方法：井点降水”。
机械施工处安装处人力安排每个土建工程处人力安排2.3.4施工机械准备1.垂直运输机械体育场工程分东、西、南、北四个区，为满足结构工程钢筋、模板等垂直运输的需要，分别采用一台FO23B型、叁台QTZ-80型、叁台QTZ-60型，一台QTZ-50型共八台固定式自升塔吊，基本能够覆盖90%以上的工作面，满足工程需要，具体布置详见平面布置图。
2.钢筋加工及运输机械基础工程的钢筋下料、成型分别在东、西两个生产区域集中进行，每个区域设两套钢筋加工机械，主要有调直机、切断机、弯曲机、闪光焊机、直螺纹套丝机等，场地内成型钢筋运输采用四辆平板载重汽车。
3.砼、砂浆搅拌和运输机械因基础工程砼采用商品砼，砂浆采用自拌，故现场设两台JS-500型砼搅拌机，八台WJ325型砂浆搅拌机，可满足现场少量砼及砂浆拌制需要。
砼的浇筑共设置六台砼拖式泵，每个施工区布置一台，两台备用。
砂浆及少量砼现场运输采用八辆翻斗车，每个施工区平均两辆，可以满足施工需要。
4.土方机械根据施工区域的划分，每个施工区各配备一套土方机械在各自施工区内组织流水作业。
每个施工区的机械配置数量为WY-100型挖掘机一台，自卸汽车八辆，装载机、T-120推土机各一台，HW-60型蛙式打夯机五台，潜水泵四台。
具体安排详见施工机械设备配备表（见附表）。
2.3.5主要周转设施料计划周转设施料供应计划2.4施工组织顺序：施工总部署为四个施工区同时施工，每个施工区分段流水施工。
施工组织顺序为东区由东南区施工缝向北逆时针施工，南区由东南区施工缝顺时针施工，北区由西、北施工缝顺时针施工，西区由西北施工缝处逆时针施工，各施工区按段组织流水施工，详见各施工区施工顺序图。
2.5施工进度计划：基础工程计划于2003年1月1日开工，2003年4月26日基础工程结束，总工期116个日历天，具体安排详见施工进度计划网络图。
三、现场施工平面布置：3.1布置依据：1.业主提供的“施工场地平面布置图”及现场踏勘情况。
2.业主提供的“南京奥体中心临时道路过路管涵平面位置图”、“施工场地排水平面布置图”、“南京奥体中心临时排水系统图”。
3.基础施工图。
4.基础分部工程施工方案。
3.2施工场区道路：利用现有3号路、支4号路、2号路及体育场四周环形道，作为主骨干交通道路。
在东西生产区内设临时施工道路，路宽5m，采用砼路面，做法见图。
体育场中间南北向在桩基施工期间修建的毛石道路临时道路仍可以加以利用。
建筑物与道路之间的空地加以绿化。
3.3现场围蔽：1.东西生产区四周用彩钢板加以围蔽，每块场地均设两个彩钢大门，开启方式为平开，门柱砖砌并粉刷成某种特定造型，每个大门一侧设门卫室。
（彩钢板）大门外侧在凸显位置按单位名称挂牌。
围墙见大样图。
2.洗车台洗车台设在大门内侧，由宽度300mm,深400mm的沟槽围成的宽3m，长5m的洗车槽，配备高压冲洗水枪，槽内设置沉淀池，所有从工地出去的车辆均要将泥水冲洗干净，将清水排放到主排水沟中，沉淀池定期清理。
3.4其它生产设施的说明：1.东生产区供体育场东片和南片生产使用，西生产区供西片和北片生产使用。
2.目前体育场环形道路外侧7m大平台部位正在进行桩基施工，东生产区靠近体育场的部位正在进行桩基施工，而生产区靠近体育场的部位尚未进行桩基施工，我方考虑在桩基施工结束以后将该片场地作为成品模扳及钢筋堆场。
3.本图为基础施工阶段临设图，预留场地在主体及装饰阶段供其它专业队伍使用，如与未来的实际情况不符合，届时再做适当调整。
4.东西生产区及体育场现场地势低洼，易产生积水，严重影响施工，本次将现场排水列为基础施工平面布置方案的重点，排水方案以明排水方案为主，轻型井点降水方案为辅，除钢拱基础及地下通道，电梯井等个别部位采取轻型井点降水外，其余部位考虑用明排水，所有现场排水需经沉淀池后才能排入市政管网。
5.现场临时给水、供电、弱电另外单独编制施工组织设计。
6.在进行临设施工时必须充分结合CI形象管理、文明工地管理（省级）、环境管理（ISO14001）、职业健康安全管理（GB/T28001）的各项要求进行。
附图：1、施工现场供电供水平面布置图2、施工现场排水平面布置图3、东生产区临设平面布置图4、西生产区临设平面布置图5、临时道路施工图6、围墙节点图东区临设布置一览表西区临设布置、临设名称、数量、尺寸、做法与东区大致相同，仅位置不同，详见平面图。
四、主要工序施工方法：4.1 施工测量：4.1.1总则本工程外形呈椭圆形，分东、南、西、北四个区，根据桩基工程控制网中的七个圆心点，用极坐标法投测完成。
以桩基工程施工时的控制点为依据，根据设计对本工程平面坐标和高程的要求，准确地将建筑物的轴线和标高反映在施工过程中，严格按工程测量规范要求，以先整体后局部的原则对整个工程进行整体控制，再进行各区段控制点的加密和放样工作。
4.1.2测量施工组织1.测量人员根据本工程的总体布署，四个区域同步施工，故本工程的测量建立专业测量组，负责4个区域的测量放线。
