水杨酸法氨氮在线监测仪

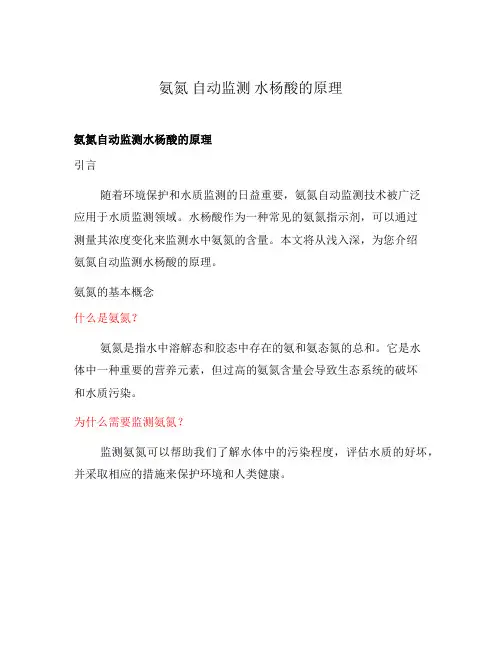

氨氮自动监测水杨酸的原理氨氮自动监测水杨酸的原理引言随着环境保护和水质监测的日益重要，氨氮自动监测技术被广泛应用于水质监测领域。

水杨酸作为一种常见的氨氮指示剂，可以通过测量其浓度变化来监测水中氨氮的含量。

本文将从浅入深，为您介绍氨氮自动监测水杨酸的原理。

氨氮的基本概念什么是氨氮？氨氮是指水中溶解态和胶态中存在的氨和氨态氮的总和。

它是水体中一种重要的营养元素，但过高的氨氮含量会导致生态系统的破坏和水质污染。

为什么需要监测氨氮？监测氨氮可以帮助我们了解水体中的污染程度，评估水质的好坏，并采取相应的措施来保护环境和人类健康。

水杨酸的原理水杨酸的化学性质水杨酸（Salicylic acid）是一种有机酸，化学式为C₇H₆O₃，可以与氧化性物质发生反应，并产生可见光吸收或发射。

水杨酸与氨氮的反应水杨酸与氨氮反应生成复合物，这个反应是可逆的。

水中的氨氮与水杨酸反应后，会使水杨酸的浓度发生变化，从而可以间接地测量水中氨氮的含量。

光学测量法光学测量法是常用的氨氮测量方法之一。

它利用水杨酸与氨氮反应后产生的吸光度变化来测量氨氮的含量。

一般采用紫外-可见分光光度计等光学仪器来测定吸光度值。

结论通过测量水杨酸与氨氮反应后的吸光度变化，我们可以实现自动监测水体中氨氮的含量。

这种方法简单、有效，被广泛应用于水质监测领域。

希望本文的介绍能够增加您对氨氮自动监测和水杨酸原理的了解。

自动监测系统的工作原理自动监测系统通过自动化仪器和设备，实现对水体中氨氮含量的实时监测。

系统通常包括以下几个部分：1.氨氮样品采集：自动监测系统会定时或根据预设条件采集水样进行分析。

采集方式可以是在线采集，也可以是间歇式采集。

2.供试剂槽和试剂喷射装置：系统会将水杨酸试剂储存在供试剂槽中，并通过试剂喷射装置进行自动添加。

试剂的使用量和添加方式可以根据实际需求进行调整。

3.反应池：试剂会与水样中的氨氮发生反应，并产生吸光度变化。

这个反应过程通常在反应池中进行，反应池的设计和材料选择需要考虑反应速率和反应物质的适应性。

氨氮在线水质监测仪基本原理一、氨氮在线水质监测仪的基本原理氨氮在线水质监测仪是一种用于实时监测水体中氨氮浓度的仪器设备。

它基于化学分析原理，通过特定的传感器和测量技术，能够准确快速地测量水体中的氨氮含量。

氨氮在线水质监测仪的基本原理可以分为物理原理和化学原理两个方面。

1. 物理原理氨氮在线水质监测仪采用了光学传感器技术，利用特定的光谱吸收原理来测量水体中的氨氮含量。

该仪器通过发射特定波长的光束，将其照射到水样中，然后测量光线在水样中的吸收程度。

根据氨氮浓度与光吸收之间的关系，可以通过光电传感器将光信号转换为氨氮浓度值。

2. 化学原理氨氮在线水质监测仪利用化学分析原理，通过特定的化学反应来测量水样中的氨氮含量。

首先，水样经过预处理后进入反应池，与特定的试剂发生化学反应。

反应产物会发生颜色变化，其颜色的深浅与氨氮浓度成正比。

然后，利用光学传感器或电化学传感器检测反应产物的颜色变化，从而确定水样中的氨氮浓度。

二、氨氮在线水质监测仪的工作原理氨氮在线水质监测仪是由传感器、控制系统和数据处理系统组成的。

其工作原理如下：1. 传感器氨氮在线水质监测仪的核心部件是传感器。

传感器根据测量原理，将水样中的氨氮浓度转化为电信号或光信号。

传感器通常采用特定的材料和结构设计，以提高测量的准确性和稳定性。

2. 控制系统氨氮在线水质监测仪的控制系统负责传感器的控制和信号的处理。

控制系统通过控制传感器的工作状态，确保传感器能够稳定地进行测量。

同时，控制系统还负责校准传感器、调节测量参数等工作，以提高测量的准确性和稳定性。

3. 数据处理系统氨氮在线水质监测仪的数据处理系统负责接收、分析和处理传感器输出的信号。

数据处理系统可以将测量结果显示在仪器的屏幕上，也可以通过通信接口将数据传输到计算机或监控系统中。

数据处理系统还可以对测量数据进行存储、统计和分析，从而提供水质监测的相关信息。

通过以上工作原理，氨氮在线水质监测仪可以实现对水体中氨氮浓度的实时监测。

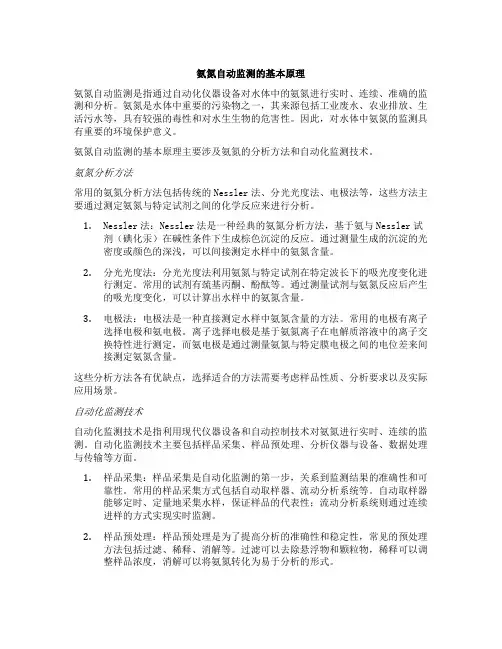

氨氮自动监测的基本原理氨氮自动监测是指通过自动化仪器设备对水体中的氨氮进行实时、连续、准确的监测和分析。

氨氮是水体中重要的污染物之一，其来源包括工业废水、农业排放、生活污水等，具有较强的毒性和对水生生物的危害性。

因此，对水体中氨氮的监测具有重要的环境保护意义。

氨氮自动监测的基本原理主要涉及氨氮的分析方法和自动化监测技术。

氨氮分析方法常用的氨氮分析方法包括传统的Nessler法、分光光度法、电极法等，这些方法主要通过测定氨氮与特定试剂之间的化学反应来进行分析。

1.Nessler法：Nessler法是一种经典的氨氮分析方法，基于氨与Nessler试剂（碘化汞）在碱性条件下生成棕色沉淀的反应。

通过测量生成的沉淀的光密度或颜色的深浅，可以间接测定水样中的氨氮含量。

2.分光光度法：分光光度法利用氨氮与特定试剂在特定波长下的吸光度变化进行测定。

常用的试剂有巯基丙酮、酚酞等。

通过测量试剂与氨氮反应后产生的吸光度变化，可以计算出水样中的氨氮含量。

3.电极法：电极法是一种直接测定水样中氨氮含量的方法。

常用的电极有离子选择电极和氨电极。

离子选择电极是基于氨氮离子在电解质溶液中的离子交换特性进行测定，而氨电极是通过测量氨氮与特定膜电极之间的电位差来间接测定氨氮含量。

这些分析方法各有优缺点，选择适合的方法需要考虑样品性质、分析要求以及实际应用场景。

自动化监测技术自动化监测技术是指利用现代仪器设备和自动控制技术对氨氮进行实时、连续的监测。

自动化监测技术主要包括样品采集、样品预处理、分析仪器与设备、数据处理与传输等方面。

1.样品采集：样品采集是自动化监测的第一步，关系到监测结果的准确性和可靠性。

常用的样品采集方式包括自动取样器、流动分析系统等。

自动取样器能够定时、定量地采集水样，保证样品的代表性；流动分析系统则通过连续进样的方式实现实时监测。

2.样品预处理：样品预处理是为了提高分析的准确性和稳定性，常见的预处理方法包括过滤、稀释、消解等。

附件 14
中华人民共和国国家环境保护标准
HJ □□□-20□□
代替 HJ/T 101-2003
氨氮水质在线自动监测仪技术要求 及检测方法
Technical Specifications and Test Procedures for water quality on-line automatic monitoring equipment of Ammonia （征求意见稿）
2. 规范性引用文件
本标准引用了下列文件或其中的条款。凡是不注明日期的引用文件，其有效版本适用于
本标准。
GB 9969.1
工业产品适用说明书 总则
GB/T 12519
分析仪器通用技术条件
HJ 212
污染物在线监控（监测）系统数据传输标准
HJ 535
水质 氨氮的测定 纳氏试剂分光光度法
HJ 536
水质 氨氮的测定 水杨酸分光光度法
3. 术语和定义
下列术语和定义适用于本标准。 3.1
基本检测范围 basic test range 指可以满足绝大部分环境管理监测需求的仪器测量范围。 3.2 扩展检测范围 extended test range 指在基本检测范围基础上，通过物理手段可以扩大的、用以持续满足环境管理监测需求 的仪器测量范围。 3.3 试样 sample 指导入自动分析仪的河流、湖泊等地表水以及企事业单位排放的工业废水和生活污水。 3.4 示值误差 mean error 指仪器的测定值与标准值的相对误差。 3.5 定量下限 limit of quantitation 指在满足限定示值误差的前提下，自动分析仪能够准确定量测定被测物质的最低浓度。 3.6
1
重复性 repeatability 指在未对仪器进行计划外的人工维护和校准的前提下，仪器测量同一标准溶液的一致 性，通常用相对标准偏差表示。 3.7 24 h 低浓度漂移 24 h low level drift 指在未对仪器进行计划外的人工维护和校准的前提下，按规定周期连续测量低浓度标准 溶液，仪器的测定值与初始值之间的最大偏差。 3.8 24 h 高浓度漂移 24 h high level drift 指在未对仪器进行计划外的人工维护和校准的前提下，按规定周期连续测量高浓度标准 溶液，仪器的测定值与初始值之间的最大偏差。 3.9 记忆效应 memory effect 指仪器完成某一标准溶液或试样测量后，仪器管路中的残留对下一个测量结果的影响程 度。 3.10 电压影响试验 interference of power supply 指仪器在不同供电电压下测量同一标准溶液，其测定值与标准供电电压下（220 V）的 测定值之间的偏差。 3.11 pH 影响试验 interference of pH 指仪器在测定不同 pH 值标准溶液时，其测定值与测定中性标准溶液（pH=7）的测定值 之间的偏差。 3.12 环境温度影响试验 interference of environmental temperature 指仪器在不同的环境温度下测量同一标准溶液，其测定值与 20℃下的测定值之间的偏 差。 3.13 最小维护周期 minimum period between maintenance operations 指在检测过程中不对仪器进行任何形式的人工维护（包括更换试剂、校准仪器等），直 到仪器不能保持正常测定状态或测定结果不满足相关要求的总运行时间（小时）。 3.14 数据有效率 data availability 指在整个仪器检测周期内，实际有效运行时间相对于总运行时间的百分比。 3.15 一致性 reproducibility 指在相同测试条件下多台仪器测定值的平行程度。 3.16 运行日志 running log

水质在线监测仪器发展现状水质在线监测仪器作为水质在线自动监测系统的核心，运用现代传感器技术、自动测量技术、自动控制技术等，采用化学法、电化学法、光谱法等分析方法，能对水质参数进行实时连续在线测量和分析。

水质在线监测仪器主要监测对象有：化学需氧量（COD）、氨氮、总氮、总有机碳（TOC）、总磷、锑、砷、铜、汞、铬、金属离子、pH 值、电导率、浊度、溶解氧等。

1 COD 在线监测仪器发展现状化学需氧量（COD）是指水体中易被强氧化剂氧化的还原性物质所消耗的氧化剂的量，以氧的mg/L 来表示，反映了水体中受还原性物质污染的程度，这个指标是为了了解水中的污染物将要消耗多少氧。

1.1 COD 在线监测仪器的技术原理目前COD 在线监测仪器的主要技术原理有6 种：1）重铬酸盐法-光度比色法；2）重铬酸盐法-库仑滴定法；3）重铬酸盐法-氧化还原滴定法；4）电化学氧化法-氢氧基及臭氧（混合氧化剂）氧化法；5）电化学氧化法-臭氧氧化法；6）紫外吸收法（UV 法）。

为便于比较，可将以上6 种技术原理归为三类：重铬酸盐法、电化学氧化法和紫外吸收法（UV 法）。

1.1.1 重铬酸盐法1）重铬酸盐法根据测得数值的方法不同分为光度比色法、库仑滴定法、氧化还原滴定法。

通常在一定的温度下，在强酸溶液中用一定量的重铬酸钾氧化水样中还原性物质，经过高温消解后，Cr6+被水中还原性物质还原为Cr3+ 。

再使用分光光度计、库仑滴定、氧化还原等方法测得数值，利用该数值与试样中氧化还原物质浓度的关系进行定量分析。

2）该类是国家推荐使用的方法，有测量准确、测量范围广、技术成熟等优点。

3）但该类仪器也存在以下问题：①测量时间相对较长，一旦水质突变，有可能无法及时监测；②通常采用加温或者加压的办法提高消解速度，增加了设备的复杂性，易故障；③产生强腐蚀性、含有毒的重金属离子废液，易腐蚀管路，同时会产生二次污染。

1.1.2 电化学氧化法1）电化学氧化法根据所使用的氧化剂不同分为氢氧基及臭氧（混合氧化剂）氧化法和臭氧氧化法。

水质氨氮的测定水杨酸分光光度法好家伙，今天咱们要聊聊水质氨氮的测定方法——水杨酸分光光度法。

别一听名字就怂了，其实说白了，就是一套检查水中氨氮含量的“秘技”，而且这个方法可不仅仅是实验室里的“老古董”，它可是非常实用的，直接跟我们的生活息息相关，喝水、洗澡、甚至种菜，水里有氨氮就容易造成麻烦。

那氨氮又是个啥呢？简单来说，氨氮就是水中含有的氨的化合物，一听就有点“味道”，对吧？不过咱们今天不光是说氨氮有多臭，咱们要聊聊怎么测，怎么搞定它。

首先啊，咱得知道，氨氮可不是啥难懂的东西，几乎所有的水体都会有氨氮，特别是那些受到工业、农业污染的地方，没点水杨酸做点“文章”，咱还真不容易知道水里面有多少氨氮。

所以，我们今天的主角——水杨酸分光光度法，简直就是个“侦探”，它能帮咱们从水里“侦破”氨氮这个“嫌疑犯”，找出它的身影。

水杨酸分光光度法是什么呢？这名字听上去挺复杂，但实际上就几步操作。

咱们知道，分光光度法其实就是测量水样子吸光度的一种方法，什么意思呢？就是说，咱把水样倒进一个小瓶子里，往里面加上点水杨酸，它和氨氮发生反应后，水的颜色就会变化。

然后呢，咱就可以通过测量光通过这瓶水时的强度，来判断里面氨氮的含量。

听起来像魔术吧？这就是科学的魅力，它能让你通过一滴滴看不见的东西，去找到那些“藏匿”在水里的东西，感觉就像在玩一场侦探游戏。

咱们要说一下水杨酸分光光度法的具体步骤。

这个过程嘛，挺简单的。

咱得准备好水杨酸和标准氨氮溶液。

这些东西呢，其实就是化学的“调料”，别看它们不起眼，放进水里，结果立马就不一样了。

将取样水加入到反应瓶里，然后加入水杨酸，搅拌均匀。

咱们的氨氮“嫌疑人”会和水杨酸发生反应，生成一种有颜色的物质。

然后，咱就把这个瓶子放进分光光度计里，调整好仪器，轻轻一按，嘿，结果就出来了。

通过光的吸收度，咱就能算出水样里的氨氮含量。

可能有些朋友会想：“哎，这么简单的吗？”嘿嘿，搞定氨氮测定还真没想象中那么复杂。

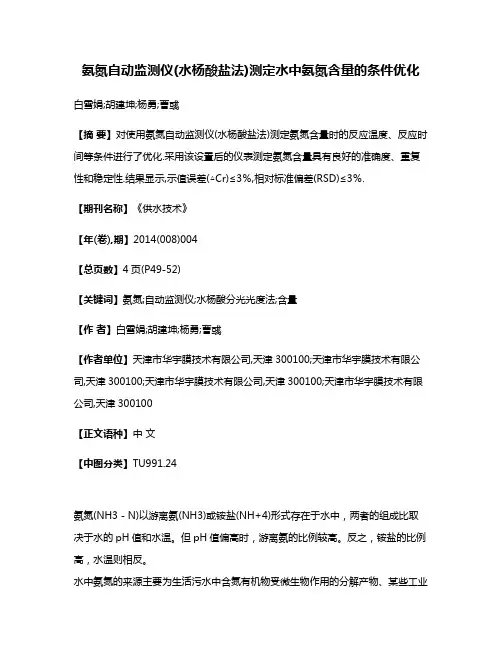

氨氮自动监测仪(水杨酸盐法)测定水中氨氮含量的条件优化白雪娟;胡建坤;杨勇;曹彧【摘要】对使用氨氮自动监测仪(水杨酸盐法)测定氨氮含量时的反应温度、反应时间等条件进行了优化.采用该设置后的仪表测定氨氮含量具有良好的准确度、重复性和稳定性.结果显示,示值误差(△Cr)≤3％,相对标准偏差(RSD)≤3％.【期刊名称】《供水技术》【年(卷),期】2014(008)004【总页数】4页(P49-52)【关键词】氨氮;自动监测仪;水杨酸分光光度法;含量【作者】白雪娟;胡建坤;杨勇;曹彧【作者单位】天津市华宇膜技术有限公司,天津300100;天津市华宇膜技术有限公司,天津300100;天津市华宇膜技术有限公司,天津300100;天津市华宇膜技术有限公司,天津300100【正文语种】中文【中图分类】TU991.24氨氮(NH3－N)以游离氨(NH3)或铵盐(NH+4)形式存在于水中，两者的组成比取决于水的pH值和水温。

但pH值偏高时，游离氨的比例较高。

反之，铵盐的比例高，水温则相反。

水中氨氮的来源主要为生活污水中含氮有机物受微生物作用的分解产物、某些工业废水，如焦化废水和合成氨化肥厂废水以及农田排水等。

此外，在无氧环境中，水中存在的亚硝酸盐亦可受微生物作用，还原为氨。

在有氧环境中，水中氨亦可转变为亚硝酸盐，甚至继续转变为硝酸盐。

测定水中各种形态的氮化合物，有助于评价水体被污染和“自净”的状况。

氨氮是水体中的营养素，可导致水体发生富营养化现象，是水体中的主要耗氧污染物，对鱼类及某些水生生物有毒害作用。

鱼类对水中氨氮比较敏感，当氨氮含量高时会导致鱼类死亡［1］。

按原理分类氨氮自动监测仪有两种，电极法和分光光度法［2］。

其中，分光光度法包括纳氏分光光度法和水杨酸盐分光光度法。

电极法具有不需要对水样进行预处理和测量范围宽、受干扰少等优点，但电极的寿命和再现性尚存在一些问题，如电极属于易耗品，需定期维护更换［3］。

分光光度法具有操作简便、稳定性好、重复性好等特点，笔者对采用水杨酸盐法的氨氮自动监测仪的测定条件进行了优化，对仪表性能进行了测试和分析，以期对实际应用具有一定的指导意义。

云璟D60氨氮在线分析仪说明书1.1产品特点全自动运行：可实现自动调零、自动校正、自动测量、自动清洗、自动维护、自我保护、自动恢复等智能化功能。

免维护设计：水样预处理装置采用免维护设计，可确保预处理装置维护周期超过半年时间。

操作容易：非化学专业技术人员也可轻易上手。

在线监测方式多样化：可实现人工随时测量、自动定时测量、自动周期性测量等测定方式。

测定速度快，数据准确可靠：可随时监控生产过程中选定控制节点的样品浓度并反馈控制过程。

1.2主要用途及适用范围本方法适于测量氨氮浓度在（0~300）mg/L范围内的废水，其他量程可定制。

1.3使用环境条件环境温度：（5~40）℃相对湿度：10%~90%电源要求：（220±22）V频率：（50~60）Hz无显著振动及电磁干扰，避免阳光直射1.4安全尊敬的用户，当您安装或维修我公司分析仪时请务必注意以下方面：·维护或修理前务必断开电源；·按照国家规则进行电力连接；·尽可能使用接地故障断路器；·在连续操作条件下将操作单元接地；·试剂具有强腐蚀性，可能造成人体伤害：·当仪器工作时务必把仪器前门关闭；·打开仪器前门进行操作时配戴安全目镜和工作服。

2.1一般情况的安全使用方法此分析仪设计用于室内运行，应安装在墙上或平放在架上运行。

分析仪应安装在干燥、通风、易于进行温度控制的地方。

为了便于操作，分析仪应安装在与眼睛平行或稍高的位置。

按以下要求安装分析仪，以优化分析仪的测试：·选择尽可能靠近样品源的位置安装分析仪，尽可能地减少分析延迟；·分析仪应安装在距排放口较近的位置；·安装位置的环境温度应控制在5C~40℃范围内：·安装地点应保持干燥，避免阳光直射：·仪器周围保持≥800mm的空隙，前面保持≥1000mm的空隙；·相对湿度：10%~90%（无冷凝）：·电源电压：（220±22）V频率：（50~60）Hz电源功率：100W；·应有良好接地。

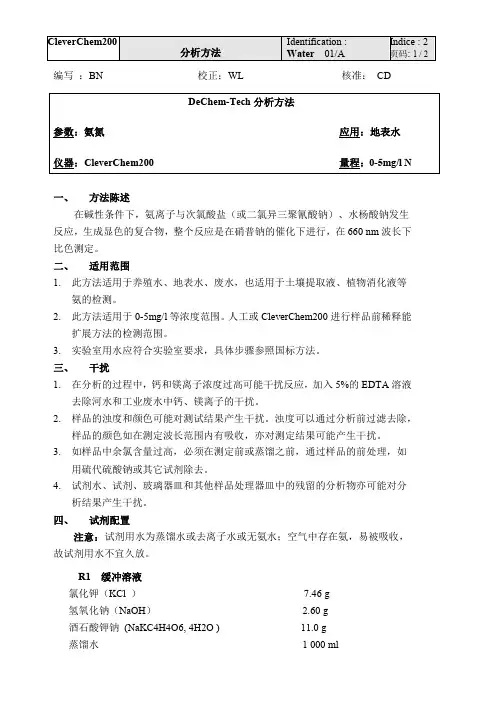

编写：BN 校正：WL 核准：CDDeChem-Tech分析方法参数：氨氮应用：地表水仪器：CleverChem200 量程：0-5mg/l N一、 方法陈述在碱性条件下，氨离子与次氯酸盐（或二氯异三聚氰酸钠）、水杨酸钠发生反应，生成显色的复合物，整个反应是在硝普钠的催化下进行，在660 nm波长下比色测定。

二、 适用范围1.此方法适用于养殖水、地表水、废水，也适用于土壤提取液、植物消化液等氨的检测。

2.此方法适用于0-5mg/l等浓度范围。

人工或CleverChem200进行样品前稀释能扩展方法的检测范围。

3.实验室用水应符合实验室要求，具体步骤参照国标方法。

三、 干扰1.在分析的过程中，钙和镁离子浓度过高可能干扰反应，加入5%的EDTA溶液去除河水和工业废水中钙、镁离子的干扰。

2.样品的浊度和颜色可能对测试结果产生干扰。

浊度可以通过分析前过滤去除，样品的颜色如在测定波长范围内有吸收，亦对测定结果可能产生干扰。

3.如样品中余氯含量过高，必须在测定前或蒸馏之前，通过样品的前处理，如用硫代硫酸钠或其它试剂除去。

4.试剂水、试剂、玻璃器皿和其他样品处理器皿中的残留的分析物亦可能对分析结果产生干扰。

四、 试剂配置注意：试剂用水为蒸馏水或去离子水或无氨水；空气中存在氨，易被吸收，故试剂用水不宜久放。

R1 缓冲溶液氯化钾（KCl ）7.46 g氢氧化钠（NaOH） 2.60 g酒石酸钾钠(NaKC4H4O6, 4H2O ) 11.0 g蒸馏水 1 000 ml溶解7.46gKCl、2.6gNaOH、11g酒石酸钾钠(NaKC4H4O6,4H2O)于700ml蒸馏水中，定容至1000ml，摇匀。

冰箱4℃冷藏可保存数周。

R2 水杨酸钠溶液水杨酸钠(NaC7H5O3) 150 g亚硝基铁氰化钠（硝普钠(Na2Fe(CN)5 NO.2H2O ) 0.30 g蒸馏水1000 ml溶解150g水杨酸钠(NaC7H5O3) 于700ml蒸馏水中，加入0.30g硝普钠(Na2Fe(CN)5NO.2H2O)溶解并定容至1000ml，摇匀。

氨氮的测量方法—水杨酸光度法氨氮是指水中的氨气及其离子态的氨的总含量，是水体中常见的一种污染指标。

常用的氨氮测量方法有多种，其中水杨酸光度法是一种简单、快速、准确的测定氨氮的方法。

下面将详细介绍水杨酸光度法的原理、操作步骤和注意事项。

1.原理：氨氮测量的基本原理是氨与水杨酸在碱性环境下反应生成呋喃类化合物。

此呋喃类化合物在紫外光下具有特征性的吸收峰，可通过光度法测量吸收值来确定氨氮的浓度。

2.操作步骤：（1）样品处理：将待测水样取适量，如含氯或浊度较高，可用氢氧化钠溶液进行调节，使其达到中性或弱碱性。

（2）试剂配置：将水杨酸溶于水中，加入适量的氢氧化钠溶液调节pH为10-11，配制水杨酸试剂。

（3）标准曲线的绘制：取一定量的标准氨氮溶液，分别加入配制好的水杨酸试剂，调整pH，光度计测定吸光度，得到标准曲线。

（4）测定样品：将待测样品加入配制好的水杨酸试剂中，调整pH，光度计测定吸光度，根据标准曲线确定氨氮的浓度。

3.注意事项：（1）样品采集：样品应在合适的容器中采集，避免污染和挥发。

（2）试剂配制：水杨酸试剂应在实验室条件下新鲜配制，尽量避免氧气和光线的暴露。

（3）pH调节：调节pH时，使用足量的氢氧化钠溶液，避免pH过高或过低对测量结果的影响。

（4）光度测量：使用合适的光度计进行测量，设置合适的波长（通常为紫外光波长）。

在读取吸光度值时，应避免氨氮含量过高，导致转移率偏低。

（5）标准曲线的设置：为了准确测定氨氮的浓度，应设置一条线性良好的标准曲线，包括不同浓度的氨氮标准液，并在一定范围内进行校准检验。

水杨酸光度法是一种常用的测定氨氮的方法，广泛应用于环境监测、水质评价和水处理等领域。

通过严格的操作规范和标准曲线的建立，可以得到准确可靠的氨氮浓度数据，为水体污染的评估和治理提供依据。

WDet-5000-nr型氨氮在线分析仪一、产品概述：WDet- 5000型氨氮水质在线自动分析仪（纳氏试剂比色法），目前提供两种方案，一种为直接进样、比色测量方案，即直接法，适用于污水处理厂出口等水质比较稳定、干净的场合；另一种对污水进行蒸馏逐出NH3，利用吸收液对NH3进行吸收并比色测量，适用于处理厂入口、有颜色的水等场合。

可广泛应用于污染源水监测/工业生产过程用水/工业和市政污水处理等各个领域。

WDet- 5000型氨氮水质在线自动分析仪（水杨酸法）基于《HJ 536-2009》与《BS EN ISO 11732:2005》水杨酸分光光度法。

在碱性介质中，水样中的氨氮被次氯酸盐氧化为氯胺后，在催化剂作用下与水杨酸盐反应生成在697nm处有特征吸收的化合物。

通过测量该化合物的吸光度来计算水样中氨氮的含量。

WDet-5000型氨氮水质在线自动分析仪（水杨酸法）可广泛应用于地表水环境、工业深度处理水样中氨氮的监测。

二、产品特点：1 、全新的计量系统光学定量试样/试剂，从本质上提高了定量精度；法国OEM 进样阀岛，最大可能的减少了死体积对定量精度的影响。

2、校正清洗功能仪器量程有三档可选，仪器可以根据水样氨氮的浓度自动切换量程，使得测量更准确；仪器可以实现自动清洗管道、流路，无需用户干预，避免测量误差。

3、完善的系统自我维护功能仪器在出现故障时，具有自我检查和维护功能，确保人身安全和设备安全；当发生液体泄漏时，设备自带的湿度传感器会发出报警，并自动锁定。

所有故障信息都在HMI显示终端处予以记录，用户可以查询，对设备运行状况了如指掌。

4 、远程升级功能仪器具备远程升级功能，可以通过ETHERNET口、GPRS口等实现对设备的远程维护和监控。

5、软件升级功能仪器具备完善的联网功能，可以实现和ETHERNET等广域网的互联互通。

6、大屏幕触摸屏显示终端仪器采用的是640*480带触摸的TFT显示终端，显示信息更加丰富，操作更加简单。

测量间隔：5min, 10min, 30min, 1h, 2h及外部触发 重复性： ≤3% 稳定性： ±10% 零点漂移：±5% F.S 仪器校正：自动或者手动校准 自动校正周期：关闭、0.5天、1天、2天…7天可选 操作温度：5-40℃ 样品温度：5-40℃ 样品压力：1-5psig 输出： 1路数字通讯输出
AT39711010 3.00-80.00mg/L，单通道，Modbus
AT39711020 3.00-80.00mg/L，单通道，Profibus
试剂
LCW802
化学试剂（A，B及各自的添加剂）
LCW804
零点标液
LCW803
标准溶液（5mg/L），低量程
LCW808
标准溶液（35mg/L），高量程
订购指南
Amtax Inter2C主机
AT39701000 0.10-20.00mg/L，单通道，无总线接口
AT39701010 0.10-20.00mg/L，单通道，Modbus
AT39701020 0.10-20.00mg/L，单通道，Profibus
AT39711000 3.00-80.00mg/L，单通道，无总线接口
● 测量值可以用图形或数字方式显示。 ● 具有自动校准和自动清洗等功能。 ● 内置冰箱，保证试剂的储存温度。 ● 数据存储功能，图形显示功能。 ● 使用CYQ型水样预处理器进行样品预处理。 ● 支持中文操作界面，更好的历史数据显示界面。 ● 语言：中文、英文。
检测原理
水杨酸-靛酚蓝法（符合DIN 38406 E5和HJ536 – 2009标准）。在催化剂的作用下，NH4+在pH为12.6的 碱性介质中，与次氯酸根离子和水杨酸盐离子反应，生 成ห้องสมุดไป่ตู้酚化合物，并呈现出绿色。在仪器测量范围内，其 颜色改变程度和样品中的NH4+浓度成正比，因此，通 过测量颜色变化的程度， 就可以计算出样品中NH4+的 浓度。

TGH-SN氨氮在线自动监测仪用户手册中绿环保科技股份有限公司未经版权持有人的事先书面许可，不得以任何形式或者任何手段，无论是电子的还是书面的（其中包括影印），对本手册任何部分进行复制，也不得将其内容传达给第三方。

本公司保留对本用户手册的最终解释权，内容如有变更，恕不另行通知。

目录第一章安全预防措施特别声明 (2)1.1 总则 (2)1.2 触电与灼伤预防 (2)1.3 化学药品危险预防 (2)1.4 标志 (2)第二章技术规格 (3)第三章系统概述 (4)3.1 应用 (4)3.2 系统描述 (4)3.3 电气器件 (4)3.4 基本原理 (4)3.5 检测步骤 (5)第四章拆箱和安装 (6)4.1 拆箱 (6)4.2 安装 (6)4.2.1 监测子站房建设 (6)4.2.2 监测子站房室内要求 (7)4.2.3 安装 (7)第五章试剂 (11)5.1 零点标准溶液 (11)5.2 氨氮标准溶液 (11)5.3 试剂A溶液 (12)5.4 试剂B溶液 (12)5.5 试剂C溶液 (12)5.6 试剂的使用与保存 (13)5.7 稳定性和反应性 (13)5.8 试剂的放置 (13)5.9 废液处理 (13)第六章仪器操作 (14)6.1 仪器初始化 (14)6.2 校准 (14)6.3清洗 (14)6.4 测量 (14)6.5 触摸屏介绍 (15)6.5.1 数据设置方法 (15)6.5.2 指令输入与生效显示 (15)6.5.3 屏幕操作 (15)第七章故障维修 (26)第八章日常维护 (28)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

1.2 触电与灼伤预防1.2.1 维护或修理前务必断开电源；1.2.2 按照地方或国家规则进行电力连接；1.2.3 尽可能使用接地故障断路器；1.2.4 在连接操作条件下将操作单元接地。

化验室水杨酸分光光度测定氨氮操作规程一、引用标准HJ536-2009水质氨氮的测定/水杨酸分光光度法二、方法原理在碱性介质（PH=I17）和亚硝基铁氟化钠存在下，水中的氨、镂离子与水杨酸盐和次氯酸离子反应生成蓝色化合物，在697nm处用分光光度计测量吸光度。

三、试剂和材料1、制备的水，使用经过检定的容量器皿和量器。

2、无氨水，在无氨环境中用下述方法之制备：（1）离子交换法：蒸储水通过强酸性阳离子交换树脂（氢型）柱，将流出液收集在带有磨口玻璃塞的玻璃瓶内。

每升流出液加入Iog同样的树脂，以利于保存。

（2）蒸储法：在IOOoIn1的蒸储水中，加0∙IOm1浓硫酸（序号5）,在全玻璃蒸谓器中重蒸偏，弃去前50m1偏出液，然后将约80OnI1微出液收集在带有磨口玻璃塞的玻璃瓶内。

每升蒸储出液加IOg强酸性阳离子交换树脂（氢型）。

3、纯水器法：用市售纯水器直接制备。

4、乙醇，P=0.79g∕m1o5、硫酸，P(H2S04)=1.84g∕m1o6、轻质氧化镁(悔0)：不含碳酸盐，在500℃下加热氧化镁，以除去碳酸盐。

7、硫酸吸收液，c(H2S04)=0.01mo1∕1o量取0.54m1硫酸加入水中,稀释至I1o8、氢氧化钠溶液，c(NaOH)=2mo1∕1o称取8g氢氧化钠溶于水中，稀释至IOOm1o9、显示剂(水杨酸-酒石酸钾钠溶液)：称取50g水杨酸[C6H4(OH)COOH],加入约IOOm1水，再加入16Om1氢氧化钠溶液，搅拌使之完全溶解，在称取50g 酒石酸钾钠(KNaC4H60.4H20),溶液水中，与上述溶液合并移入IOOOm1容量瓶中，加水稀释至标线。

贮存于加橡胶塞的棕色玻璃瓶中，此溶液可稳定一个月。

10、甲基红指示剂：P=0.5g∕1o称取50mg甲基红溶于IOOm1乙醇中。

11、次氯酸钠存放于塑料瓶中，使用前应标定其有效氯浓度和游离碱浓度(以NaOH计)，标定方法：(1)次氯酸钠溶液中有效氯含量的标定：吸取IOnI1次氯酸钠于IOOm1容量瓶中，加水稀释至标线，混匀。

氨氮水质自动在线分析仪（水杨酸法）技术说明一、设备简介
氨氮水质自动在线分析仪是我司结合当今国内外先进的仪器制造技术，采用国家标准方法《水
杨酸分光光度法》为检测原理，
双光路检测技术，独立自主研
制全新一代水质全自动在线
监测仪。

氨氮水质自动在线分
析仪能快速、准确、简单、经
济地测定水质中氨氮的浓度。

二、典型应用
氨氮水质自动在线分析仪广泛用于地表水（河流、湖泊、水库）、饮用水源地以及自来水管网等的水质监测，服务于环保部门、水务公司、大中型企业等。

三、产品特点
➢氨氮水质自动在线分析仪采用超大触摸屏，无需培训即可使用仪器
➢仪器支持废水废液分离
➢体积小巧方便运输及安装
➢可根据水体状况，提供定制化解决方案，节省用户运维成本➢5分钟可完成日常维护
➢氨氮水质自动在线分析仪支持远程诊断、远程运维
➢支持动态管控技术要求。

基于水杨酸法的水质氨氮在线检测系统的设计工作原理和总体设计。

介绍了以ARM微处理器芯片K60为核心的氨氮检测系统的软硬件结构，并给出了关键模块的软硬件设计。

检测数据通过RS-485总线与上位机进行通讯，实现了数据的存储和历史记录查询。

给出了样机检测标准氨氮溶液浓度的实验数据，并与实际值进行了对比分析。

实验结果表明：系统工作稳定，界面友好，测量结果精确，达到了设计要求。

关键词：氨氮检测；水杨酸法；分光光度法；ARM；标准曲线中图分类号：TP216 文献标识码：A 文章编号：1009-3044（2015）36-0123-03 Abstract：In order to solve the problem that the traditional ammonia nitrogen detection method cannot meet the emergency detection，and realize online detection of ammonia nitrogen in water environment ，a system based on salicylic acid and spectrophotometry is designed for ammonia nitrogen detection in water. The working principle and overall design of the system is introduced. The software and hardware structure of ammonia nitrogen detection system based on K60 ARM microprocessor is presented. The key module of hardware construction and soft design were illustrated. The detection data communicate with the host PC through RS-485 to realizing historical data storage and query. The experimental data of standard ammonia solution concentration with Prototype testing were given，and compared with the actual value and analysis.Experimental resultsshowed that the system working stability，friendly user interface，high precision results，hasachieved the design requirements.Key words：ammonia nitrogen detection；salicylic acid method；spectrophotometry；ARM；standard curve1 概述随着我国经济的快速发展，工业废水和生活污水的排放量也急速增长，其中含有的大量氨氮离子排放到江河湖海中会对水体产生严重污染。

系统概述：NH3N-8000S氨氮在线分析仪（水杨酸法）是基于国家标准方法—水杨酸分光光度法的新一代全自动氨氮在线分析仪。

样品经过在线预处理装置过滤后，被送入反应池中，在反应池里首先分析仪测量和存储样品空白值，接着仪器自动按顺序添加掩蔽剂、水杨酸显色剂及环境控制液等试剂，在添加完试剂并进行充分的试剂混合后，仪器按照用户设置的反应时间进行显色反应，以改变指示剂颜色。

在测定范围内，其颜色的改变程度与水样中氨氮浓度成正比，通过测量颜色变化的程度，就可以计算出水样中氨氮的含量。

系统特点：1.单次测量仅需1mL试剂，运行成本低，维护成本低。

2.水样预处理装置采用免维护设计，可确保预处理装置维护周期超过半年时间。

3.化学消解时间可以调整，测定过程及结果完全满足环保行业标准。

4.全进口器件及创新的分析流路设计和试剂配方保证了极高的测量重现性，目前测量重现性可达到3%。

5.全自动运行，无需人员值守，可实现自动调零、自动校准、自动测量、自动清洗、自动维护、自我保护、自动恢复等智能化功能。

6. 氨氮在线分析仪（水杨酸法）在线监测方式多样化，可实现人工随时测量、自动定时测量、自动周期性测量等测定方式。

7.自动漏液报警功能，当出现试剂泄露时，仪器自动报警，提示用户进行维护。

技术参数：测试方法：水杨酸比色法；测试量程：0～620mg/L；准确度：＞100mg/L:＜10%读数；＜100mg/L:＜±1mg/L；重现性：＞100mg/L:＜3%读数；＜100mg/L:＜±1mg/L；响应时间（90%）：可调整，最小6min；测试方式：定时、等间隔、手动；试剂消耗：每天测量24个样，一年只需要购买一次试剂；维护方式：自维护，用户维护间隔>5个月；自我监测：自我监测泄漏；仪器状态自我诊断；模拟输出：4---20mA模拟输出；继电器控制：2路24V 1A继电器高低点控制；数据传输方式：RS232，RS485；显示：8.0寸大屏LCD触摸屏，分辨率800×600；数据存储：五年有效数据；工作温度：+0～40°C；电源：220 ±10% VAC；50-60Hz；功耗：约100 VA；尺寸：500mm×1650mm×350mm；重量：约70Kg；。
