典型零件数控加工工艺分析实例

前言轴是组成机器的重要零件之一根据轴的承载性质不同可将轴分为转轴、心轴、传动轴三类。

工作时既承受弯矩又承受转矩的轴称为转轴。

转轴是机器中最常见的轴,通常称为轴。

用来支承转动零件，只承受弯矩而不传递转矩的轴称为心轴。

心轴有固定心轴和旋转心轴两种。

根据轴线的形状不同,轴又可以分为直轴、曲轴和挠性钢丝轴。

后两种属于专用零件。

直轴按其外形的不同又可以分为光轴和阶梯轴两种。

光轴形状简单、加工容易,应力集中源少,主要用作传动轴。

阶梯轴个轴段截面的直径不同,这种设计使个轴段的强度接近,而且便于轴上零件的装拆和固定,因此阶梯轴在机器的应用中最为广泛。

直轴一般都制成实心轴，但为了减轻重量或为了满足有些机器结构上的需要,也可以采用空心轴。

轴通常由轴头，轴颈、轴肩、轴环、轴端和不安装任何零件的轴段等部分组成,这次设计我主要是设计减速器当中的传动轴，希望通过这次设计，我能学到更多的东西。

目录摘要ﻩ第一章绪论 ...................................................................................................................１.1数控机床的简介ﻩ１.2数控的发展趋势 ..............................................................................................１.3传动轴的概述ﻩ第二章工艺分析 .............................................................................................................2．.1零件图工艺分析 ............................................................................................2．3切削顺序的选择 ............................................................................................2.4切削用量的选择和加工余量的确定ﻩ第三章设备的选择 .......................................................................................................3.1机床选择ﻩ3.2刀具的选择ﻩ３.３刀具卡.............................................................................................................................3.4夹具的选择 ........................................................................................................3.5切削液的选择ﻩ３.6量具的选择 ...................................................................................................... 第四章零件的编程ﻩ4.1手工编程ﻩ４.2工艺卡ﻩ4.3工序卡 ................................................................................................................ 结论…………………………………………………………………参考文献……………………………………………………………附录…………………………………………………………………后记…………………………………………………………………摘要轴是组成机器的重要零件之一,轴的主要功用是支承旋转零件、传递转矩和运动。

数控车床零件的工艺分析及编程典型实例更新日期：来源：数控工作室根据下图所示的待车削零件，材料为45号钢，其中Ф85圆柱面不加工。

在数控车床上需要进行的工序为：切削Ф80mm 和Ф62mm 外圆；R70mm 弧面、锥面、退刀槽、螺纹及倒角。

要求分析工艺过程与工艺路线，编写加工程序。

图1 车削零件图1.零件加工工艺分析(1)设定工件坐标系按基准重合原则，将工件坐标系的原点设定在零件右端面与回转轴线的交点上，如图中Op点，并通过G50指令设定换刀点相对工件坐标系原点Op的坐标位置（200,100）(2)选择刀具根据零件图的加工要求，需要加工零件的端面、圆柱面、圆锥面、圆弧面、倒角以及切割螺纹退刀槽和螺纹，共需用三把刀具。

1号刀，外圆左偏刀，刀具型号为：CL-MTGNR-2020/R/1608 ISO30。

安装在1号刀位上。

3号刀，螺纹车刀，刀具型号为：TL-LHTR-2020/R/60/1.5 ISO30。

安装在3号刀位上。

5号刀，割槽刀，刀具型号为：ER-SGTFR-2012/R/3.0-0 IS030。

安装在5号刀位上。

(3)加工方案使用1号外圆左偏刀，先粗加工后精加工零件的端面和零件各段的外表面，粗加工时留0.5mm的精车余量；使用5号割槽刀切割螺纹退刀槽；然后使用３号螺纹车刀加工螺纹。

(4)确定切削用量切削深度：粗加工设定切削深度为3mm，精加工为0.5mm。

主轴转速：根据45号钢的切削性能，加工端面和各段外表面时设定切削速度为90m/min；车螺纹时设定主轴转速为250r/min。

进给速度：粗加工时设定进给速度为200mm/min，精加工时设定进给速度为50mm/min。

车削螺纹时设定进给速度为1.5mm/r。

2.编程与操作(1)编制程序(2)程序输入数控系统将程序在数控车床MDI方式下直接输入数控系统，或通过计算机通信接口将程序输入数控机床的数控系统。

然后在CRT 屏幕上模拟切削加工，检验程序的正确性。

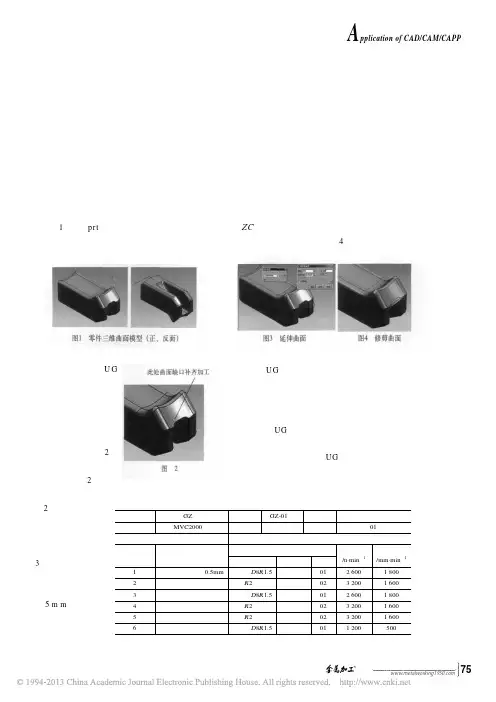

UGNX8.0数控加工典型实例教程——第2章-平面铣第2章平面铣2.1平面铣概述平面铣（Planar Milling）是一种常用的操作类型，用来加工直壁平底的零件，可用作平面轮廓、平面区域或平面岛屿的粗加工和精加工，它可平行于零件底面进行多层铣削，典型零件如图2-1所示。

图2-1 典型平面铣零件平面铣是一种2.5轴加工方式，它在加工过程中首先进行水平方向的XY两轴联动，完成一层加工后再进行Z轴下切进入下一层，逐层完成零件加工，通过设置不同的切削方法，平面铣可以完成挖槽或者轮廓外形的加工。

平面铣的特点包括：刀轴固定，底面是平面，各侧壁垂直于底面。

9 CLEANUP_CORNERS清理拐角使用切削模式为“跟随部件”，清除以前操作在拐角处余留的材料10 FINISH_WALLS精加工壁使用切削模式为“轮廓加工”，精加工侧壁轮廓，默认情况下，自动在底面平面留下余量11 FINISH_FLOOR精加工底面使用切削模式为“跟随部件”，精加工平面，默认情况下，自动在侧壁留下余量12 HOLE_MILLING铣孔用铣刀铣孔13 THREAD_MILLING螺纹铣适用于在预留孔内铣削螺纹14 PLANAR_TEXT 平面文本对文字曲线进行雕刻加工15 MILL_CONTRO铣削控创建机床控制事L 制件，添加后处理命令16 MILL_USER 铣削用户自定义参数建立操作说明：1.第4个是通用操作，可派生出其它各种子类型，其它子类型是在通用操作的基础上派生出来的，主要是针对某一特定的加工情况而定义，即预先指定和限制了一些参数。

2.基本平面铣可实现平面类零件一般的粗加工和精加工，其它子类型可根据实际情况灵活选择。

2.2创建平面铣操作的一般步骤1.在操作导航器中创建程序、刀具、几何、加工方法节点组；说明：大多数情况下只需要创建刀具、几何节点组，程序、加工方法可利用系统提供的节点组或经编辑后使用。

2.在创建操作对话框中指定操作类型为；3.在创建操作对话框中指定操作子类型为；4.在创建操作对话框中指定程序、刀具、几何、加工方法节点组；5.在创建操作对话框中指定操作的名称；6.在创建操作对话框中单击按钮，进入“平面铣”操作对话框；7.如果有未在共享数据（几何节点组）中定义的几何，在平面铣操作对话框中定义；8.定义平面铣操作对话框中的参数；9.单击平面铣操作对话框中的生成按钮，生成刀轨。

数控编程加工工艺实例分析文/罗谷清数控机床是一种技术密集度及自动化程度很高的机电一体化加工设备，是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物，它严格按照加工程序，自动地对被加工工件进行加工。

随着数控机床的发展与普及，现代化企业对于懂得数控加工技术、能进行数控加工编程的技术人才的需求量必将不断增加。

数控车床是目前使用最广泛的数控机床之一。

数控编程是指从零件图样到获得数控加工程序的全部工作过程。

编制数控加工程序是使用数控机床的一项重要技术工作，理想的数控程序不仅应该保证加工出符合零件图样要求的合格零件，还应该使数控机床的功能得到合理的应用与充分的发挥，使数控机床能安全、可靠、高效地工作。

一、数控程序编制的内容及步骤数控编程是指从零件图样到获得数控加工程序的全部工作过程，如图1所示。

二、编程方法数控加工程序的编制方法主要有两种：手工编制程序和自动编制程序。

１．手工编程手工编程指主要由人工来完成数控编程中各个阶段的工作，如图2所示。

一般对几何形状不太复杂的零件，所需的加工程序不长，计算比较简单，用手工编程比较合适。

手工编程的特点：耗费时间较长，容易出现错误，无法胜任复杂形状零件的编程。

据国外资料统计，当采用手工编程时，一段程序的编写时间与其在机床上运行加工的实际时间之比，平均约为30:1，而数控机床不能开动的原因中有20%～30%是由于加工程序编制困难，编程时间较长。

２．计算机自动编程自动编程是指在编程过程中，除了分析零件图样和制定工艺方案由人工进行外，其余工作均由计算机辅助完成。

采用计算机自动编程时，数学处理、编写程序、检验程序等工作是由计算机自动完成的，由于计算机可自动绘制出刀具中心运动轨迹，使编程人员可及时检查程序是否正确，需要时可及时修改，以获得正确的程序。

又由于计算机自动编程代替程序编制人员完成了繁琐的数值计算，可提高编程效率几十倍乃至上百倍，因此解决了手工编程无法解决的许多复杂零件的编程难题。

典型轴类零件数控加工工艺分析摘要: 随着数控技术的不断发展和应用领域的扩大，数控技术的应用给传统制造业带来了革命性的变化，因为效率、质量是先进制造业的主体。

高速、高精加工技术可极大地提升效率，提高产品的品质，缩短生产周期和提高市场竞争能力。

而对于数控加工，无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，制定合理的加工方案，选择合适的道具，确定科学的切削用量，对一些工艺问题（如对刀点、加工路线等）也需做一些分析处理。

并在加工过程掌握控制精度的方法，才能加工出合格的产品。

关键词: 工艺分析；加工方案；加工路线；控制尺寸一、零件加工工艺分析图1-1 典型轴类零件图1、零件技术要求（1）锐角倒钝；（2）未注形位公差应符合GB1184-80的要求；（3）未注长度尺寸运供需偏差±0.2mm；（4）不准使用锉刀、纱布进行修磨工件表面。

该零件由圆柱、圆弧、圆锥、槽、螺纹、内孔等表面组成。

选用毛培为45#钢，Φ50×130m m，无热处理和硬度要求。

2、确定加工方法加工方法的选择原则是保证加工表面的加工精度和表面粗糙度的要求。

由于获得同一级精度及表面粗糙度的加工方法一般有许多，因而在实际选择时，要结合零件的形状、尺寸大小和形位公差要求等全面考虑。

考虑加工的效率和加工的经济性，最理想的加工方式为车削，采用数控车床。

3、分析图样尺寸考虑到采用数控车床，在图样中有几个点的坐标值要加以确定如图1-2所示：需要确定的坐标有a点、b点、c点。

在确定三点坐标之前，先确定工件坐标系。

暂时以工件的右端面回转中心为工件坐标系的坐标原点O。

A点的计算 z值-13，x值23（半径值）B点的计算 z值（13+L1），x值13L1值的计算：462 -132 = L1 2 L1=18.973B点z值=（13+L1）=13+18.9763=31.973B点坐标Z-31.973 , X13C点的计算Z值-42， X值(23-L2)L2值的计算：cos10。

数控铣床典型零件加工实例集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）模块五 数控铣床典型零件加工实例本单元从综合数控技术的实际应用出发，列举了典型数控铣削编程实例，如果希望掌握这门技术，就应该仔细的理解和消化它，相信有着举一反三的效果。

一、数控铣床加工实例1——槽类零件 毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图2-179所示的槽，工件材料为45钢。

图2-179 凹槽工件1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用机用平口虎钳夹紧工件前后两侧面，虎钳固定于铣床工作台上。

2）工步顺序① 铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

② 每次切深为2㎜，分二次加工完。

2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。

3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

4．确定切削用量切削用量的具体数值应根据机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系和对刀点在XOY 平面内确定以工件中心为工件原点，Z 方向以工件上表面为工件原点，建立工件坐标系，如图2-118所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O 作为对刀点。

学习目标知识目标： ●学会对工艺知识、编程知识、操作知识的综合运用 能力目标： ●能够对适合铣削的典型零件进行工艺分析、程序编制、实际加工。

6．编写程序考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完。

为编程方便，同时减少指令条数，可采用子程序。

该工件的加工程序如下：O0001; 主程序N0010 G90 G00 Z2. S800 T01 M03;N0020 X15.Y0 M08;N0030 G01 Z-2. F80;N0040 M98 P0010; 调一次子程序，槽深为2㎜N0050 G01 Z-4.F80;N0060 M98 P0010; 再调一次子程序，槽深为4mmN0070 G00 Z2.N0080 G00 X0 Y0 Z150. M09;N0090M02 主程序结束O0010 子程序N0010G03 X15. Y0 I-15.J0；N0020 G01 X20.；N0030 G03 X20. YO I-20. J0；N0040 G41 G01 X25. Y15.；左刀补铣四角倒圆的正方形N0050 G03 X15. Y25. I-10. J0；N0060G01 X-15.；N0070 G03 X-25. Y15. I0 J-10.；N0080G01 Y-15.N0090 G03 X-15. Y-25. I10. J0;N0100 G01 X15.;N0110 G03 X25. Y-15. I0 J10.;N0120 G01 Y0;N0130 G40 G01 X15. Y0; 左刀补取消N0140 M99; 子程序结束7.程序的输入（参见模块四具体操作步骤）8.试运行（参见模块四具体操作步骤）9.对刀（参见模块四具体操作步骤）10.加工选择“自动方式”，按“启动”开始加工。

模块五数控车床典型零件加工实例本课题主要选取了两个实例，一个是模具数控车加工实例，一个是中级数控车床操作工应会试题。

学习目标知识目标：●了解数控车床典型零件的加工过程了解中级数控车床操作工应掌握的基本技能能力目标：●正确运用数控系统的指令代码，编制一般零件的车削加工程序。

实例1：加工如图1-80所示的对拼模具型腔。

用车床加工成形部分，如果采用普通车床加工，则必须要使用靠模，加工效率极低而且加工精度也较低。

所以采用数控车床进行加工最合适。

图1-80 对拼模具1．加工准备1）将两拼块分别加工成形。

2）在两拼块上装导钉，一端与下模板过渡配合，另一端与上模板间隙配合。

3）两拼块合装后外形尺寸磨正，对合平面磨平并保证两拼块厚度一致。

4）在花盘上搭角铁，将下模板固定在角铁上，拼合上模板并压紧，用千分表校正后固定角铁，安装示意图如图1-81所示。

图1-81 安装示意图2．所需刀具本工件需要通过钻孔、粗车、精车三个工步加工，钻孔时采用在尾架上装夹φ16mm的钻头手动进给，而粗车和精车则采用自动运行的办法。

粗车时用55°的内孔车刀，刀具号为T01，刀补号为01；精车时用35°的内孔车刀，刀具号为T02，刀补为02。

3．编写加工程序N10 M03 S500N20 T0101N30 G00 X0 Z3.0N40 G01 Z-30.0 F0.5N60 G01 Z-57.0N70 G00 X0N80 G00 Z-31.6N90 G01 X24.4 F0.2N100 G01 Z-50.4N110 G00 X0N120 Z3.0N130 G01 X18.3 Z3.0 F0.3N140 Z0N150 X22.0 Z-10.1N160 W-6.3N170 G02 X21.7 W-13.4 I6.45 J-6.8 N180 G03 X24.5 Z-50.4 I-11.1 J-11.0 N190 GO2 X20.8 Z-56.0 I7.55 J-5.6 N200 G01 X0N210 G00 Z200.0N220 G00 X200.0 T0100N230 T0202N240 G00 Z3.0N250 G01 X18.8 Z3.0 F0.3N260 Z0N280 W-6.3N290 G02 X22.2 W-13.4 I6.45 J-6.8N300 G03 X25.0 Z-50.4 I-11.1 J-11N310 G02 X21.3 Z-56.0 I7.55 J-5.6N320 G01 Z-58.0N330 G00 X0N340 G00 Z100.0N350 G00 X200.0 T0200N360 M05N370 M304．加工过程1）在尾架上装φ16mm的钻头，手动进给钻穿工件。

数控加工中心典型零件编程实例一、基本内容1、孔加工类零件加工2、综合类零件加工二、教学参考时数：2三、授课形式：实践四、学习要求1、掌握典型零件加工工艺编制2、掌握典型零件加工程序编程例 1：如图 9.1 所示，为一长方形板类零件，工件材料为 45 号钢，六面已加工，试分析孔加工工艺及编写该零件的加工程序。

图 9.11、零件加工工艺分析如图所示的零件，其上共有 4 个孔，两个精度要求不高的φ 6/φ12 的沉头孔，可以直接钻头钻穿，后采用φ 12 的立铣刀扩出沉孔。

φ8H7 的通孔要求精度较高，可以先采用φ7.8的钻头先钻穿，留 0.2mm 的余量进行铰削加工，保证精度。

φ 36 的沉孔为了保证孔的同轴度和表面的垂直度可以采用背镗工艺，因此该零件安排的加工工艺过程如下：(1)为保证孔间距精度，先采用中心钻点孔。

(2)采用φ 6 的钻头钻削两个φ6 孔。

(3)采用φ7.8 钻头钻削φ8 孔留余量0.2mm 。

(4)采用φ30 钻头钻留余量2mm 。

(5)扩φ 12 沉孔。

(6) 粗镗φ32 孔留余量 0.03mm 。

(7)背镗φ36 孔至尺寸。

(8)铰φ 8H7。

(9) 精镗φ 32 孔。

2、刀具及切削用量的选择加工零件所需的刀具及其切削用量选择见表。

表 加工刀具及切削用量3、确定编程原点位置及相关的数值计算根据工艺分析， 为方便计算与编程， 如图10.1所示， 选左上角的O 点为工件坐标系原点。

4个点位的坐标如下：A (X = 15.00 Y = -15.00)B (X = 15.00 Y = -45.00)C (X = 30.00 Y = -30.00)D (X = 60.00 Y = -30.00) 4、参考程序程序段O100 程序名号G40 G80 G49； 安全设定。

G28 G91 Z0； 经当前点，返回换刀点。

G28 X0 Y0；返回机床原点。

G54； 坐标系设定。

N1 M06 T01； 换1号刀 ( φ3mm中心钻)， 适用无机械手盘式刀库。

典型薄壁零件数控铣削加工工艺一、加工工艺概述在现代机械加工中，数控铣削技术已经成为广泛采用的一种加工方式。

它具有高效率、高精度、高稳定性等诸多优点，能够满足各种复杂形状的零部件加工需求。

而在制造业中，薄壁零件的加工一直以来都是一个难点，因为它们具有较大的面积，容易发生振动和变形，导致加工质量不佳。

因此，采用数控铣削加工工艺来生产薄壁零件，显得尤为重要。

1. 材料准备首先需要选定适合薄壁零件加工的材料，一般采用铝合金、镁合金、钛合金等轻合金材料。

然后进行材料的切割、碾磨等预处理工作，以优化后续加工的效果。

2. CAD制图在进行数控铣削加工前，需要对零件进行三维模型设计，以制定详尽的加工工艺方案。

在CAD制图过程中，需要考虑加工精度、表面质量、加工时间等多个因素，确定好各种加工参数，包括加工路径、刀柄发生器等。

3. CAM编程在CAD制图完成后，需要进行CAM编程，将机器指令和实际加工过程相一致。

在CAM编程中，需要考虑加工路径，以及刀柄进给速度、切削进给速度等参数，调整加工节奏和刀具尺寸等。

4. 加工调试CAM编程完成后，需要先进行一次加工调试。

调试过程中，需要不断调整加工参数，以充分发挥数控铣削加工的优势，并保证加工精度和表面光洁度达到标准要求。

5. 实际加工过程综合考虑加工条件、切削速度、进给速率等因素，进行实际的数控铣削加工。

在加工过程中，需要密切关注加工状态，调整加工参数，以保证产品精度和表面质量。

三、关键问题控制1.加工稳定性的控制薄壁零件加工面积较大，容易发生振动和变形，因此需要掌握加工稳定性的控制方法。

首先要选择合适的工件夹持方式，确保工件在加工过程中不产生任何变形。

同时，合理设计加工刀具尺寸和结构，采用具有高刚性的刀具，以提高加工精度和稳定性。

2.表面光洁度的控制薄壁零件加工表面质量要求较高，表面光洁度是一个很关键的指标。

因此，在加工过程中需要选用具有高刚度、高切削能力的刀具，并适当降低装夹紧密度，避免过度压缩，从而保证零件表面光滑克服表面氧化和氧化皮的形成。

目录1.零件图工艺分析2设备选择3确定零件的定位基准和装夹方式4确定加工顺序及进给路线5刀具的选择6确定切削用量7填写数控加工工艺文件轴类零件的数控加工工艺的编制及加工图1.零件图工艺分析零件车削工艺分析如图1-1所示，零件材料处理为：45钢，下面对该零件进行数控车削工艺分析。

零件如图：图1-1 零件图1．1数控加工工艺基本特点数控机床加工工艺与普通机床加工原则上基本相同，但数控机床是自动进行加工，因而有如下特点：①数控加工的工序内容比普通机床的加工内容复杂，加工的精度高，加工的表面质量高，加工的内容较丰富。

②数控机床加工程序的编制比普通机床工艺编制要复杂些。

这是因为数控机床加工存在对刀、换刀以及退刀等特点，这都无一例外的变成程序内容，正是由于这个特点，促使对加工程序正确性和合理性要求极高，不能有丝毫的差错。

否则加工不出合格的零件。

在编程前我们一定要对零件进行工艺分析，这是必不可少的一步，如图1-1我要对该零件进行精度分析，选择加工方法、拟定加工方案、选择合理的刀具、确定切削用量。

该零件由螺纹、圆柱、圆锥、圆弧等表面组成。

可控制球面形状精度、30°的锥度等要求。

经上面的分析，我可以采用以下工艺措施：（1）为便于装夹，为了保证工件的定位准确、稳定，夹紧方面可靠，支撑面积较大，零件的左端是最大直径圆柱ф85mm，中段的圆柱ф80mm。

右端是螺纹，应先装夹毛坯加工出左端圆弧及圆柱ф85mm、ф80mm调头装夹ф80mm的圆柱加工右端螺纹、圆柱及锥面，毛坯选ф85×350mm。

1.2设备选择根据该零件的外形是轴类零件，只有在数控车床上加工才能保证其加工的尺寸精度和表面质量。

我选择在本校的数控机床HNC-CK6140加工该零件。

1.3确定零件的定位基准和装夹方式1.3.1粗基准选择原则（1）为了保证不加工表面与加工表面之间的位置要求，应选不加工表面作粗基准。

（2）合理分配各加工表面的余量，应选择毛坯外圆作粗基准。

数控车床零件加工工艺分析一、数控车床的加工工艺1.数控车床主要加工对象数控车床的主要加工对象有：精度要求高的回转体零件、表面粗糙度要求高的回转体零件、表面形状复杂的回转体零件、带特殊螺纹的回转体零件。

2.数控车床加工工艺的主要内容选择适合在数控车床上加工的零件，确定工序内容；分析被加工零件的图样，明确加工内容和技术要求；确定零件的加工方案，制定数控加工工艺路线；加工工序的设计；数控加工程序的调整。

3.数控车床加工路线的拟订车削加工工艺路线的拟订是制定车削工艺规程的重要内容之一，其主要内容包括：选择各加工表面的加工方法、划分加工阶段、划分工序以及安排工序的先后顺序等。

（1）加工方法的选择。

每一种表面都有多种加工方法，具体选择时应根据零件的加工精度、表面粗糙度、材料、结构形状、尺寸及生产类型等因素，选用相应的加工方法和加工方案。

（2）加工阶段的划分。

粗加工阶段：其任务是切除毛坯上大部分多余的金属，使毛坯在形状和尺寸上接近零件成品；半精加工阶段：其任务是使主要表面达到一定精度，留有一定的精加工余量，为主要表面的精加工做好准备；精加工阶段：其主要任务是保证主要表面达到规定的尺寸精度和表面粗糙度要求，主要目标是全面保证加工质量；光整加工阶段：对零件精度和表面粗糙度要求很高的表面，需要进行光整加工，其主要目的是提高尺寸精度、减小表面粗糙度。

（3）工序的划分原则。

工序集中原则：指每一道工序包括尽可能多的加工内容，从而使工序的总数减少。

工序分散原则：就是将工件加工分散在较多的工序内进行，每道工序的加工内容很少。

（4）加工顺序的安排。

先粗后精、先远后近、内外交叉原则、基面先行原则。

二、零件加工工艺分析1.零件图的分析图1如图1，该零件是一个典型的螺纹轴（带内孔）零件。

零件长度中等，而且长度尺寸要求不高，均属于自由公差范围。

该工件右侧有一直径为28mm、公差为0.021mm、深度为14mm的内孔，表面粗糙度值为1.6μm，可以作为同轴配合的孔。

铝合金薄板零件的典型数控加工工艺方案摘要：在货车产品制造中，常用铝合金薄板来加工各类基板、盖板、底板等零件，且零件的型号种类多。

铝合金薄板材料的铣削加工非常容易，但是解决零件加工后的变形问题是难点。

影响加工后变形的因素很多，与零件的材质、结构、加工方式等都有直接关系，导致零件加工变形的主要原因有：不恰当的夹紧力、过于集中的内应力、不合理铣削传递的应力和切削散热不充分等等。

通过在生产实践中不断探索和验证，总结了一套适合于铝合金薄板材料的零件数控铣削加工工艺方案。

关键词：铝合金薄板；零件；数控加工1 零件技术要求分析图1位货车某产品底板零件，材料为7A04,外形尺寸为505 mm×370 mm, 最厚处为10 mm, 最薄处为2 mm, 平面度要求控制在0.15 mm以内，属于典型的薄板零件。

如何控制铣削过程中和加工之后的零件变形是一个关键的问题。

图1某底板零件示意图2 减少加工变形的工艺措施2.1 减少薄板毛坯变形的措施铝合金薄板材料一般是整张规格为1 220 mm×2 440 mm的铝板，下料时绝不能用剪板机裁剪下料，这样会使毛坯边缘产生弯曲变形，产生较大应力，给零件加工变形埋下了隐患。

可以使用激光切割机、线切割机或者大型数控铣床下料，能够避免毛坯产生较大的内应力和变形。

2.2 降低零件铣削内应力的措施铣削加工时为了尽可能减少铣削应力和热量的产生，选择直径Ф6以下铣刀加工，切削转速在8 000 r/min以上，切深在 0.1 mm～0.3 mm, 切宽为刀具直径的50%。

采用高速切削的方式，这样零件在加工中变形量会大幅度地降低。

根据材料切削原理，刀具铣削过程中会产生和传递应力。

对于较大毛坯，由于切削余量大，应先粗铣去掉毛坯多余部分，给零件各尺寸均匀留下2 mm以上余量。

零件粗铣完成后应进行时效去应力处理，可选用自然时效、热处理时效和振动时效三种方法进行时效处理。

采用自然时效时将零件水平放置48 h; 采用热处理时效时将零件加热到100 ℃后保持2 h; 采用振动时效时将零件振动8 h。
