浅析水泥稳定碎石的振动压实试验方法水泥稳定碎石是一种常用的路基和基础材料，它具有良好的承载力和稳定性。
在实际工程中，为了保证水泥稳定碎石的性能符合设计要求，需要进行一系列的试验研究。
振动压实试验是评价水泥稳定碎石性能的重要手段之一。
本文将对水泥稳定碎石的振动压实试验方法进行浅析。
一、试验原理水泥稳定碎石的振动压实试验是通过振动压实仪器对水泥稳定碎石进行一定频率和幅值的振动压实，以模拟实际路基和基础的振动压实过程，从而评价水泥稳定碎石的密实性和稳定性。
二、试验设备1. 振动压实仪：振动压实仪是用来模拟路基和基础振动压实过程的专用设备，它具有一定的振动频率和振动幅值调节范围，可以对水泥稳定碎石进行不同条件的振动压实试验。
2. 水泥稳定碎石试样：试样通常采用直径为150mm、高度为300mm的圆柱体，试样制备时应保证密实度和含水率符合要求。
三、试验步骤1. 试样制备：按照相关规范和标准要求，制备水泥稳定碎石试样。
在制备试样的过程中，应测定试样的密实度和含水率，确保试样的质量和性能符合要求。
2. 调试振动压实仪：根据试验要求，调试振动压实仪的振动频率和振动幅值，确保试验条件符合要求。
3. 试验操作：将制备好的水泥稳定碎石试样放置到振动压实仪内，进行振动压实试验。
试验过程中应记录振动时间、振动频率、振动幅值等参数，并观察试样的变形情况。
4. 试验结果分析：根据试验结果，评价水泥稳定碎石的密实性和稳定性。
密实度和含水率是评价水泥稳定碎石性能的重要指标之一，通过试验结果分析试样的密实性和稳定性。
四、试验注意事项1. 试样制备时应严格按照规范和标准要求进行，确保试样的质量和性能符合要求。
2. 振动压实仪的操作要规范，试验参数应根据实际情况合理调节。
3. 试验过程中应及时记录试验数据，并观察试样的变形情况，以便后续分析评价。
4. 试验结束后，应及时清理和维护振动压实仪，确保设备的正常使用和长期稳定性。

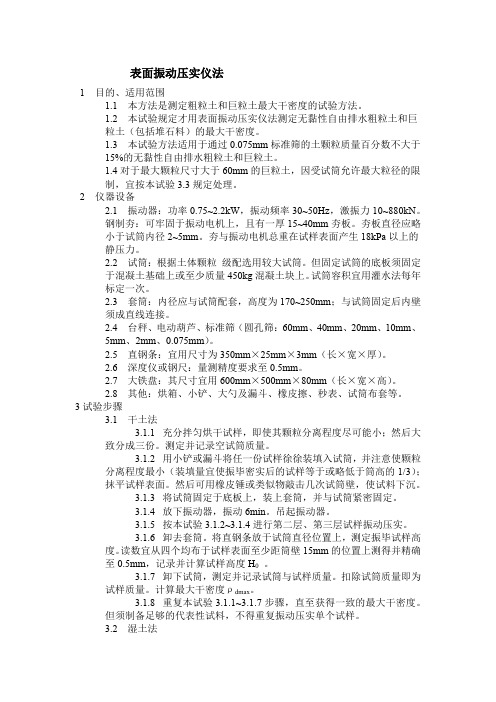

表面振动压实仪法1目的、适用范围1.1本方法是测定粗粒土和巨粒土最大干密度的试验方法。
1.2本试验规定才用表面振动压实仪法测定无黏性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。
1.3本试验方法适用于通过0.075mm标准筛的土颗粒质量百分数不大于15%的无黏性自由排水粗粒土和巨粒土。
1.4对于最大颗粒尺寸大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按本试验3.3规定处理。
2仪器设备2.1振动器：功率0.75~2.2kW，振动频率30~50Hz，激振力10~880kN。
钢制夯：可牢固于振动电机上，且有一厚15~40mm夯板。
夯板直径应略小于试筒内径2~5mm。
夯与振动电机总重在试样表面产生18kPa以上的静压力。
2.2试筒：根据土体颗粒级配选用较大试筒。
但固定试筒的底板须固定于混凝土基础上或至少质量450kg混凝土块上。
试筒容积宜用灌水法每年标定一次。
2.3套筒：内径应与试筒配套，高度为170~250mm；与试筒固定后内壁须成直线连接。
2.4台秤、电动葫芦、标准筛（圆孔筛：60mm、40mm、20mm、10mm、5mm、2mm、0.075mm）。
2.5直钢条：宜用尺寸为350mm×25mm×3mm（长×宽×厚）。
2.6深度仪或钢尺：量测精度要求至0.5mm。
2.7大铁盘：其尺寸宜用600mm×500mm×80mm（长×宽×高）。
2.8其他：烘箱、小铲、大勺及漏斗、橡皮擦、秒表、试筒布套等。
3 试验步骤3.1干土法3.1.1充分拌匀烘干试样，即使其颗粒分离程度尽可能小；然后大致分成三份。
测定并记录空试筒质量。
3.1.2用小铲或漏斗将任一份试样徐徐装填入试筒，并注意使颗粒分离程度最小（装填量宜使振毕密实后的试样等于或略低于筒高的1/3）；抹平试样表面。
然后可用橡皮锤或类似物敲击几次试筒壁，使试料下沉。
3.1.3将试筒固定于底板上，装上套筒，并与试筒紧密固定。
土最大干密度试验方法
土的最大干密度试验方法有多种，包括击实法、振动台法、表面振动压实仪法等。
1. 击实法：适合于细粒土及粗粒土，试验过程方便。
2. 振动台法：适合于测定无粘性自由排水粗粒土及巨粒土，或者适用于通过标准筛的干颗粒质量百分率不大于15%的粗粒土及巨粒土。
3. 表面振动压实仪法：适合测定无粘性自由排水粗粒土及巨粒土，或适用于通过标准筛的干颗粒质量百分率不大于15%的粗粒土及巨粒土。
此法与振动台法的不同在于振动作用自土体表面垂直向下传递。
可以根据试验对象的具体情况选择合适的方法。
如需获取更准确的信息，建议咨询相关工程技术人员。
土工试验方法标准仪器土工试验是土木工程中的重要环节，用于对土壤进行各种性质的测试和分析。
在土工试验过程中，合适的仪器和设备是保证试验结果准确可靠的重要保障。
本文将介绍土工试验中常用的一些标准方法和相应的仪器设备。
一、颗粒分析颗粒分析是土工试验中常用的一项试验方法，用于分析土壤中颗粒的组成和粒度分布。
常用的仪器设备包括：1. 振动筛分仪：振动筛分仪用于对土壤样品进行筛分，将不同粒径的颗粒分离出来。
其工作原理是通过振动筛网的筛孔将颗粒按照粒径大小进行分级。
根据不同的试验要求，可以选择不同的筛孔尺寸。
2. 液体限度仪：液体限度仪用于测定土壤中的液体限度，即土壤含水量达到可塑性状态的最小含水量。
液体限度仪采用贯入式的试验方法，将土壤样品与水混合，并不断切割和滚压，直至土壤质地发生塑性变化。
3. 毛细管压力仪：毛细管压力仪用于测定土壤的塑性限度，即土壤含水量达到塑性状态的最大含水量。
毛细管压力仪通过测量土壤中的水分在毛细管中上升的高度来确定土壤的塑性限度。
二、固结试验固结试验是土工试验中用于研究土壤固结性质和压缩性质的重要试验方法。
常用的仪器设备包括：1. 固结仪：固结仪用于模拟土壤在自身重量和外加荷载作用下的固结变形过程。
固结仪通常由压力室、压力板、测量设备等部分组成。
试验过程中，通过施加不同的压力和加载荷载，可以测定土壤的固结曲线和固结特性参数。
2. 压缩仪：压缩仪用于测定土壤的压缩性质，包括压缩指数和压缩模量等。
压缩仪采用固定荷载施加的方法，通过测量土壤的变形和应力，来研究土壤在压缩过程中的变化规律。
3. 压实仪：压实仪用于模拟土壤在施工过程中的压实变形。
压实仪通过施加规定的荷载和振动，使土壤颗粒重新排列和结实，以达到规定的密实度和强度要求。
三、剪切试验剪切试验是土工试验中用于研究土壤抗剪强度和剪切变形性质的重要试验方法。
常用的仪器设备包括：1. 剪切仪：剪切仪用于测定土壤的剪切强度和剪切变形性质。
型表面振动压实仪安全操作及保养规程
一、安全操作规程
1. 设备安装
1.确保设备在稳定的平面上安装。
2.确保电源线插头与插座匹配，且插头、插座无松动，接地
良好。
3.确保进口管线和排放管线接口无泄漏。
2. 设备操作
1.制备样品时应严格按照标准规范操作，避免样品过高，以
免压实不均。
2.开机前应检查电源线是否接好，电机、仪表、传感器等部
件是否正常运行并无异常声音。
3.操作仪器时应先将电源开关关闭，调整电机转速适合样品
要求。
4.启动控制系统前，应检查电磁振动器是否处于正常工作状
态。
5.在启动前，仪器最少应空转 5 分钟，以确认设备无故障。
3. 设备关机
1.关机前应将电源开关关闭，并拔掉电源插头。
2.关机后应清理样品项目、感应器等，则保证没有灰尘和残
留物堵塞传感器感受部件。
3.清理后应盖好装置罩，确保设备和样品不受污染和物理外
力损坏。
4. 废弃设备处理
废弃设备应按规定安全处理，避免造成环境污染和威胁。
二、设备保养规程
1.经常清理设备，保持机器及附件清洁干燥，防止生锈腐蚀。
2.不使用仪器时，应拔下电源插头，防止设备被雷击或短路
导致损坏。
3.确保仪器的接头不要受到过度弯曲或拉扯的情况。
4.定期对设备做维保，按规定检查零部件，如电源插头、电
线、滚轮、马达、感应器等。
以上，为型表面振动压实仪安全操作及保养规程，如有疑问请及时
咨询厂家或仪器维护人员。
表面振动压实仪校验规程1 范围1.1 本方法适用于新购和使用中的表面振动压实仪的校验。
2 技术要求2.1 电压：380V、黑线为零线。
2.2 升降功率370W、振动功率1.1W。
2.3 振动频率：（47.5～50）Hz。
2.4 激振力：（2.2～4.2）kN。
2.5 试验时间：0～999秒任意设定。
2.6 夯板作用于试样表面静压力：13.8kPa。
2.7 试筒规格：内径φ280mm。
3 校验项目3.1 外观及技术资料。
3.2 升降控制器开关。
3.3 计时器。
3.4 振动板。
3.5 铁试筒。
4 环境条件及校验用标准仪器4.1 环境条件温度20℃±10℃，环境相对湿度不大于85%，校验现场周围应清洁，无影响工作的振动和腐蚀性气体存在。
4.2校验用标准器具4.2.1 秒表。
4.2.2游标卡尺：量程300mm，精度0.1mm。
5 校验方法5.1 检查外观是否整洁，资料是否齐全。
5.2 检查升降开关是否灵活可控。
5.3 检查振动部分是否正常，有无杂音。
5.4 以秒表检测时间显示器在30秒内误差应小于3秒。
5.5 以卡尺校验试筒尺寸。
6 校验结果处理6.1 全部校验项目均符合要求为合格。
6.2 校验周期为12个月。
7 校验记录7.1表面振动压实仪校验记录。
表面振动压实仪校验记录检验编号：＿＿＿仪器名称仪器编号规格型号出厂日期及编号校验项目技术要求校验数据结果外观外观整洁；铭牌、标识齐全、清晰；安装（放）平稳、牢固、接地良好技术要求试验时间：30s内，误差小于3s夯板作用于试样表面静压力：13.8kPa；试筒规格：内径φ280mm校验结论：校验员：复核人：校验日期：下次校验日期：校验用标准器具名称：。
表面振动压实仪参数安全操作及保养规程1. 前言表面振动压实仪是还原工程场地的物理模型的一个重要设备。
在使用表面振动压实仪时，操作人员应当遵守相关规定，采取安全措施，正确使用仪器设备，以确保实验安全和设备长期服务寿命。
为了保障实验室成员的人身安全和设备的正常运作，本文将着重介绍表面振动压实仪的参数、安全操作和保养规程。
我们希望通过这篇文档，能够帮助实验室成员正确运用实验设备，达到实验要求。
2. 表面振动压实仪操作参数2.1 操作参数简介表面振动压实仪是一种测试土壤和砾石压实度的测量设备，其操作参数通常包括以下几个项目：•单位面积重量（kg/m2）：压实仪压在土壤表面的压力以力/单位面积计算，所得值即为单位面积重量。
•振动频率（Hz）：振动盘依靠电机不断进行运动，所以其振动频率也是一个非常重要的参数。
•施加的静荷载大小（kN）：表面振动压实仪施加的静荷载大小，将会影响土壤、砾石的压实程度，也是一个非常重要的参数。
2.2 操作参数列表参数类别参数名称参数单位单位面积重量单位面积重量kg/m2振动参数振动频率Hz施加力参数施加的静荷载大小kN2.3 参数选取方法•选取单位面积重量：单位面积重量的选取应根据实验要求及测试样品的材料属性进行选择。
一般参考标准如下：材料类型单位面积重量软黏土20~30kg/m2碎石土30~50kg/m2石子粘土50~100kg/m2砾石100kg/m2•选取振动频率：振动频率的参数选取应根据实验要求及测试样品的材料属性进行选择。
具体参数可参考仪器说明书或相关技术手册。
•选取施加的静荷载大小：施加的静荷载大小的选取应根据实验要求及测试样品的材料属性进行选择。
具体参数可参考仪器说明书或相关技术手册。
3. 表面振动压实仪的安全操作规程3.1 前期准备•用电前应检查配电系统是否正常，仪器的电源线和自动保险丝是否有裸露、损坏现象。
•前期准备工作完毕后，才能接通电源。
3.2 设备操作•操作前为了保证仪器的性能和实验的准确性，应先查阅仪器的说明书，了解各个操作功能的作用、方法和范围。
