绝缘电阻测试仪使用方法

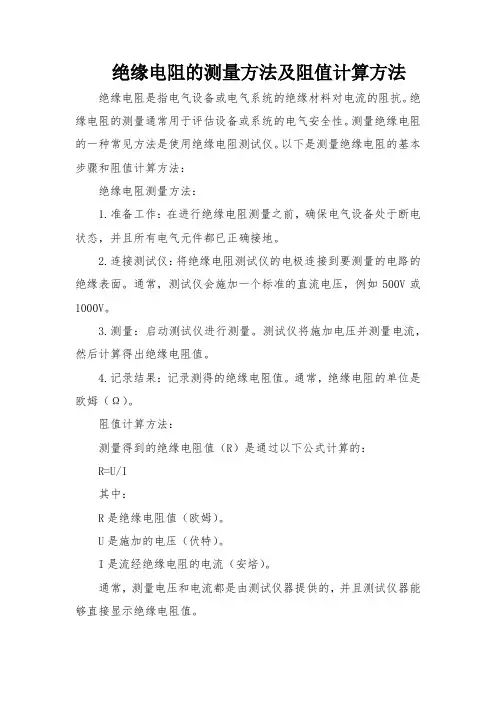

绝缘电阻的测量方法及阻值计算方法

绝缘电阻是指电气设备或电气系统的绝缘材料对电流的阻抗。绝缘电阻的测量通常用于评估设备或系统的电气安全性。测量绝缘电阻的一种常见方法是使用绝缘电阻测试仪。以下是测量绝缘电阻的基本步骤和阻值计算方法：

绝缘电阻测量方法：

1.准备工作：在进行绝缘电阻测量之前，确保电气设备处于断电状态，并且所有电气元件都已正确接地。

2.连接测试仪：将绝缘电阻测试仪的电极连接到要测量的电路的绝缘表面。通常，测试仪会施加一个标准的直流电压，例如500V或1000V。

3.测量：启动测试仪进行测量。测试仪将施加电压并测量电流，然后计算得出绝缘电阻值。

4.记录结果：记录测得的绝缘电阻值。通常，绝缘电阻的单位是欧姆（Ω）。

阻值计算方法：

测量得到的绝缘电阻值（R）是通过以下公式计算的：

R=U/I

其中：

R是绝缘电阻值（欧姆）。

U是施加的电压（伏特）。

I是流经绝缘电阻的电流（安培）。

通常，测量电压和电流都是由测试仪器提供的，并且测试仪器能够直接显示绝缘电阻值。 注意事项：

1.在测量绝缘电阻之前，确保操作人员了解设备的电气特性，以避免对设备造成损害。

2.在测量高电压系统的绝缘电阻时，特别小心，确保符合电气安全标准和规定。

3.定期进行绝缘电阻测试，以确保设备或系统的电气安全性。

以上方法提供了一般性的绝缘电阻测量步骤和计算方法，具体的操作步骤可能会因使用的测试仪器和设备而有所不同。在进行实际测量时，请参考相应的设备和测试仪器的使用说明。

绝缘电阻测试仪使用方法

一、准备工作

1.检查仪器是否完好，包括外观是否有损坏，连接线是否正常，电源是否接通。

2.将绝缘电阻测试仪放在平稳的工作台上，并确保周围环境干燥、通风良好。

3.确保电气设备处于停电状态，并断开设备与电源之间的连接。

二、连接测试仪器

1.将测试仪器的电源线插入适配的电源插座，并打开电源开关。

2.将测试仪器的通道线连接到设备的绝缘部分，通常是设备的外壳或者绝缘层上。

3.以电气设备的接地为参考，将测试仪的地线连接到设备的接地线上。

三、设置测试参数

1.打开仪器的操作界面，根据需要进行相关参数的设置。通常包括测试电压、测试时间等，可以根据要测试的设备类型和规格进行选择。

2.对于较高电压的测试，需要特别注意安全操作，如戴好绝缘手套、穿好防静电服等。

四、开始测试

1.确认测试参数设置无误后，点击开始测试按钮，测试仪器将开始对设备进行绝缘电阻测试。 2.观察测试过程中的数据变化，记录下测试结果。

3.检查测试结果是否符合要求，如果不符合，可能存在绝缘故障，需要进行维修或更换。

五、结束测试

1.测试完成后，关闭测试仪器的电源开关，将测试仪器的通道线和地线拔出。

2.对于长时间不使用的情况，应该及时清洁绝缘电阻测试仪，并存放在干燥、防尘的地方。

3.对于测试结果的记录，可以进行存档备份，以备后续参考和分析。

六、注意事项

1.在使用绝缘电阻测试仪进行测试时，应该遵守相关的安全操作规程，确保自身和他人的安全。

2.在测试高电压设备时，要特别注意触摸绝缘电阻测试仪的导线和连接接口，防止触电伤人。

3.如果测试结果异常或不符合要求，应该停止使用设备，并寻找专业人员进行维修和处理。

4.在测试前，应检查绝缘电阻测试仪的仪器校验是否过期，并进行必要的校准和维护。

综上所述，绝缘电阻测试仪使用方法主要包括准备工作、连接测试仪器、设置测试参数、开始测试、结束测试等步骤。在使用过程中需要注意安全操作和注意事项，确保测试的准确性和人员的安全。

HT25绝缘电阻测试仪

绝缘电阻测试仪使用方法

使用方法

1．准备工作

注意：当第一次使用仪表时，需充电6小时（C型）。否则仪表不能正常工作。充电方法祥见“电池充电”的相关内容。

1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

2）验仪表指针是否在无穷大上，否则需调整机械调零螺丝⑦。

注意：在调整机械调零螺丝时，左右调整量为半圈。

3）用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

4）将高压测试线一端（红色）插入②LINE端，另一端接于或使用挂钩挂在被试设备的高压导体上，将绿色测试线一端插入③GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见“屏蔽端（GUARD）的使用方法”相关内容。将另外一根黑色测试线插入地端（EARTH）①端，另一头接于被试设备的外壳或地上。

注意：在接线时，特别注意LINE（红色）与GUARD（绿色）的接法，不要将其短路。

2．开始测试

1）转动波段开关接通电源，如电源工作正常指示灯应发绿光否则回发红或黄色光。 HT25绝缘电阻测试仪

2）对于HT2550和HT2503型表转动到BATT.CHECK档，按下测试键⑩，仪表开始检测电池容量。对于HT2501只要转动到电压选择档，仪器自动接通检测电池容量3秒钟。当指针停在BATT.GOOD区,则电池是好的,否则需充电（C型）或更换电池。

3）转动波段开关，选择需要的测试电压（500V/1000V/2500V/5000V/10000V）。

4）按下或锁定测试键⑩开始测试。这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE②端有高压输出。

警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险。

5）当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键⑩，仪表停止测试，等待几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。

绝缘电阻测试仪使用说明

一、绝缘电阻测试仪的基本原理与结构

绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。

二、绝缘电阻测试仪的使用方法

1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。

2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。

3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。

4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。

5.按下仪器上的测试按钮，开始测试。

6.等待测试结束后，读取测试结果并记录下来。有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。

7.测试完毕后，关闭电源开关。

三、绝缘电阻测试仪的注意事项

1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。 2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，同时避免与其他导体相接触，以免影响测试。

3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。

4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。

5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其他因素的影响。

6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的场所，避免受潮或受灰尘污染。
