绝缘电阻测试仪使用流程

  • 格式：doc
  • 大小：29.56 KB
  • 文档页数：4

绝缘电阻测试仪使用流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by

theeditor. I hope that after you download them,they can help

yousolve practical problems. The document can be customized

andmodified after downloading,please adjust and use it according

toactual needs, thank you!

In addition, our shop provides you with various types

ofpractical materials,such as educational essays,

diaryappreciation,sentence excerpts,ancient poems,classic

articles,topic composition,work summary,word parsing,copy

excerpts,other materials and so on,want to know different data

formats andwriting methods,please pay attention! 绝缘电阻测试仪使用流程

一、准备工作阶段

在使用绝缘电阻测试仪之前，要进行一系列的准备工作。

1. 熟悉仪器：首先要仔细阅读绝缘电阻测试仪的使用说明书，了解其功能、操作方法和注意事项。

2. 检查仪器状态：检查测试仪外观是否完好，各部件是否正常，如测试线、表笔等。

3. 选择合适的测试电压：根据被测物体的额定电压和实际情况，选择合适的测试电压档位。

4. 确定测试环境：确保测试环境安全、干燥，避免潮湿、多尘等环境对测试结果产生影响。

5. 准备被测物体：将被测物体与其他设备或电路断开，确保其处于独立状态。

二、测试前的连接阶段

接下来要进行正确的连接。

1. 连接测试线：将测试线的一端连接到绝缘电阻测试仪的相应接口上，另一端连接到被测物体上。 2. 确保接触良好：确保测试线与被测物体的连接牢固，接触良好，避免出现松动或接触不良的情况。

三、测试阶段

在完成准备和连接工作后，即可开始进行测试。

1. 开启测试仪：按下测试仪的电源开关，使其进入工作状态。

2. 选择测试模式：根据需要选择手动测试或自动测试模式。

3. 开始测试：按下测试按钮，测试仪将开始施加测试电压，并测量绝缘电阻值。

4. 记录测试结果：在测试过程中，要及时记录测试结果，包括测试电压、绝缘电阻值等信息。

5. 重复测试：为了确保测试结果的准确性，可以进行多次测试，并取平均值。

四、测试后的处理阶段

测试完成后，需要进行一些收尾工作。

1. 关闭测试仪：按下电源开关，关闭测试仪。

2. 拆除测试线：小心地拆除与被测物体连接的测试线，避免损坏测试线或被测物体。 3. 分析测试结果：对测试结果进行分析，判断被测物体的绝缘性能是否符合要求。

4. 整理测试数据：将测试数据整理好，保存起来，以备后续查阅和分析。

5. 维护测试仪：定期对绝缘电阻测试仪进行维护和校准，确保其性能稳定可靠。

通过以上流程，可以正确地使用绝缘电阻测试仪，获得准确可靠的测试结果，从而有效地评估被测物体的绝缘性能。在使用过程中，要严格遵守操作规程和安全注意事项，确保测试工作的顺利进行和人员的安全。同时，要不断积累经验，提高测试技术水平，为保障电气设备的安全运行提供有力支持。

合集下载

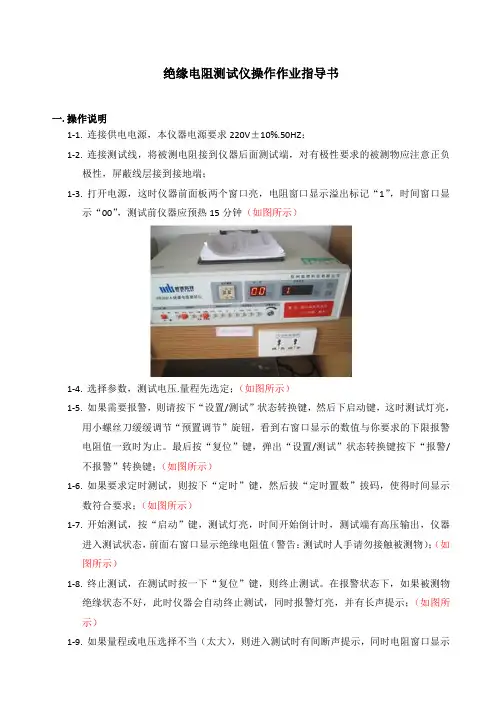

绝缘电阻测试仪操作作业指导书

绝缘电阻测试仪操作作业指导书

绝缘电阻测试仪操作作业指导书

一. 操作说明

1-1. 连接供电电源，本仪器电源要求220V±10%.50HZ；

1-2. 连接测试线，将被测电阻接到仪器后面测试端，对有极性要求的被测物应注意正负极性，屏蔽线层接到接地端；

1-3. 打开电源，这时仪器前面板两个窗口亮，电阻窗口显示溢出标记“1”，时间窗口显示“00”，测试前仪器应预热15分钟（如图所示）

1-4. 选择参数，测试电压.量程先选定；（如图所示）

1-5. 如果需要报警，则请按下“设置/测试”状态转换键，然后下启动键，这时测试灯亮，用小螺丝刀缓缓调节“预置调节”旋钮，看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。最后按“复位”键，弹出“设置/测试”状态转换键按下“报警/不报警”转换键；（如图所示）

1-6. 如果要求定时测试，则按下“定时”键，然后拔“定时置数”拔码，使得时间显示数符合要求；（如图所示）

1-7. 开始测试，按“启动”键，测试灯亮，时间开始倒计时，测试端有高压输出，仪器进入测试状态，前面右窗口显示绝缘电阻值（警告：测试时人手请勿接触被测物）；（如图所示）

1-8. 终止测试，在测试时按一下“复位”键，则终止测试。在报警状态下，如果被测物绝缘状态不好，此时仪器会自动终止测试，同时报警灯亮，并有长声提示；（如图所示）

1-9. 如果量程或电压选择不当（太大），则进入测试时有间断声提示，同时电阻窗口显示

数值也不能用。如果量程选的太小，则电阻窗口显示溢出标记“1”；

二.安全警告事项

2-1.未经培训合格人员，不能随意调节该仪器参数；

2-2.请勿在腐蚀性环境中使用本仪器（不要在含有腐蚀性液体或气体的地方使用本产品，否则将本产品造成伤害）；

2-3.请勿在爆炸性环境下操作（不在存放易爆品的地方使用本产品，否则可能危及人身安全）；

2-4.请勿在严重粉尘环境下使用（本仪器内有高电压发生器件，在量粉尘会影响绝缘和散热效果）；

绝缘电阻测试仪操作作业指导书 2

绝缘电阻测试仪操作作业指导书 2

绝缘电阻测试仪操作作业指导书

一. 操作说明

1-1. 连接供电电源，本仪器电源要求220V±10%.50HZ；

1-2. 连接测试线，将被测电阻接到仪器后面测试端，对有极性要求的被测物应注意正负极性，屏蔽线层接到接地端；

1-3. 打开电源，这时仪器前面板两个窗口亮，电阻窗口显示溢出标记“1”，时间窗口显示“00”，测试前仪器应预热15分钟（如图所示）

1-4. 选择参数，测试电压.量程先选定；（如图所示）

1-5. 如果需要报警，则请按下“设置/测试”状态转换键，然后下启动键，这时测试灯亮，用小螺丝刀缓缓调节“预置调节”旋钮，看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。最后按“复位”键，弹出“设置/测试”状态转换键按下“报警/不报警”转换键；（如图所示）

1-6. 如果要求定时测试，则按下“定时”键，然后拔“定时置数”拔码，使得时间显示数符合要求；（如图所示）

1-7. 开始测试，按“启动”键，测试灯亮，时间开始倒计时，测试端有高压输出，仪器进入测试状态，前面右窗口显示绝缘电阻值（警告：测试时人手请勿接触被测物）；（如图所示）

1-8. 终止测试，在测试时按一下“复位”键，则终止测试。在报警状态下，如果被测物绝缘状态不好，此时仪器会自动终止测试，同时报警灯亮，并有长声提示；（如图所示）

1-9. 如果量程或电压选择不当（太大），则进入测试时有间断声提示，同时电阻窗口显示

数值也不能用。如果量程选的太小，则电阻窗口显示溢出标记“1”；

二.安全警告事项

2-1.未经培训合格人员，不能随意调节该仪器参数；

2-2.请勿在腐蚀性环境中使用本仪器（不要在含有腐蚀性液体或气体的地方使用本产品，否则将本产品造成伤害）；

2-3.请勿在爆炸性环境下操作（不在存放易爆品的地方使用本产品，否则可能危及人身安全）；

2-4.请勿在严重粉尘环境下使用（本仪器内有高电压发生器件，在量粉尘会影响绝缘和散热效果）；

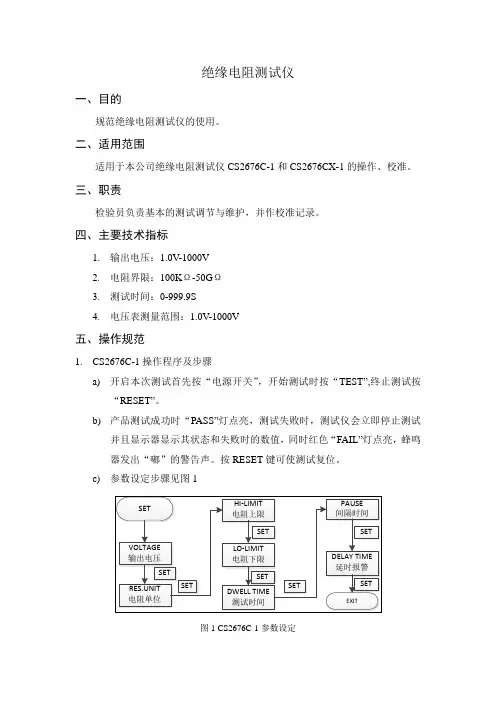

绝缘电阻测试仪 操作规范

绝缘电阻测试仪 操作规范

绝缘电阻测试仪

一、目的

规范绝缘电阻测试仪的使用。

二、适用范围

适用于本公司绝缘电阻测试仪CS2676C-1和CS2676CX-1的操作、校准。

三、职责

检验员负责基本的测试调节与维护，并作校准记录。

四、主要技术指标

1. 输出电压：1.0V-1000V

2. 电阻界限：100KΩ-50GΩ

3. 测试时间：0-999.9S

4. 电压表测量范围：1.0V-1000V

五、操作规范

1. CS2676C-1操作程序及步骤

a) 开启本次测试首先按“电源开关”，开始测试时按“TEST”,终止测试按“RESET”。

b) 产品测试成功时“PASS”灯点亮，测试失败时，测试仪会立即停止测试并且显示器显示其状态和失败时的数值，同时红色“FAIL”灯点亮，蜂鸣器发出“嘟”的警告声。按RESET键可使测试复位。

c) 参数设定步骤见图1

VOLTAGE输出电压RES.UNIT电阻单位HI-LIMIT电阻上限LO-LIMIT电阻下限DWELL TIME测试时间PAUSE间隔时间DELAY TIME延时报警SET

EXITSETSETSETSETSETSETSET

图1 CS2676C-1参数设定 2. CS2676CX-1操作程序及步骤

a) 开始测试时首先按电源开关“POWER”启动设备，开始测试按“START”设备有电压输出，终止测试时按“STOP”设备终止电压输出。

b) 产品测试成功时“PASS”灯点亮，测试失败时，测试仪会立即停止测试并且显示器显示其状态和失败时的数值，同时红色“FAIL”灯点亮，蜂鸣器发出“嘟”的警告声。按RESET键可使测试复位。

c) 参数设定步骤见图2

SETMEMORY记忆组TEST VOLT输出电压AUTO RANGE自动换挡、手动换挡UPPER RES电阻上限LOWER RES电阻下限TEST TIME测试时间DELAY TIME延时报警时间INT TIME间隔时间FAIL TIME失败时间RANGE TIME档位保持时间HOLD RANGE档位保持开关OUT MODE输出模式EXITOKOKOKOKOKOKOKOKOKOKOKOK

YD9820A绝缘电阻测试仪操作指引

YD9820A绝缘电阻测试仪操作指引

YD9820A绝缘电阻测试仪操作指引

一、仪器概述

YD9820A绝缘电阻测试仪由测试主机、高压电缆、测试夹具和接地线组成。测试主机具有触摸屏，可以方便地进行设置和操作，同时还具有数据存储和打印功能。高压电缆用于连接测试主机和被测试设备，测试夹具用于连接高压电缆和被测试设备。

二、测试前准备

1.将测试主机放置在平稳的工作台上，并确保它接地良好。

2.将高压电缆上的连接头与测试主机的高压接口相连接，确保连接牢固。

3.将测试夹具上的连接头与测试主机的夹具接口相连接，确保连接牢固。

4.准备好接地线，并将其与测试主机的接地端相连接，确保接地可靠。

5.将被测试设备断电，并将其与测试夹具上的连接头相连接，确保连接牢固。

三、操作步骤

1.打开测试主机的电源开关，待显示屏亮起后，进入菜单界面。

2.使用触摸屏进行设置。按照显示屏上的指示，选择测试对象、测试范围等相关参数。

3.将被测试设备上的电源开关关闭，并确保其处于断电状态。 4.按下测试主机上的测试按钮，开始进行绝缘电阻测试。测试主机将输出一定的电压，通过高压电缆和测试夹具将电压施加到被测试设备上。

5.待测试完成后，测试主机将自动显示测试结果，并可以选择将结果保存到内部存储器中，也可以通过打印功能将结果打印出来。

6.断开与被测试设备的连接，关闭测试主机的电源开关。

四、注意事项

1.操作人员应该熟悉仪器的使用方法和安全事项，且具备相关的电气知识。

2.在进行测试之前，应仔细检查仪器和连接线路是否有松动或损坏现象，确保安全。

3.在测试过程中，应保持仪器和测试设备的干燥，避免任何外界干扰。

4.测试过程中不要触碰任何电气设备和线路，以免发生触电等安全事故。

5.测试完成后，及时将仪器和连接线路进行清洁、整理和维护，以保证下次使用的正常。
