绝缘电阻测试仪的操作使用

绝缘电阻测试仪操作使用

一、绝缘电阻测试仪的基本构成

1.高压发生器：负责产生高压电源，一般可调范围为0-1000V或0-5000V。通常采用直流高压发生器输出稳定的直流高压。

2.计量电路：负责测量绝缘电阻值，通常采用微安表或数字表等。绝缘电阻测试仪一般还具备计时、比对等功能。

3.数字显示器：用于显示测量结果，常见的有LCD液晶显示屏、LED数码显示屏等。

二、绝缘电阻测试仪的操作使用步骤

1.准备工作

首先，将绝缘电阻测试仪连接到电源插座上，确保电源正常。然后，检查仪器连接线路是否正确，避免短路或接线错误。检查绝缘电阻测试仪的电压调节旋钮是否处于最低位置，避免误操作造成高压电压过大。

2.连接测试对象

将绝缘电阻测试仪的测试线分别连接到待测电气设备或电缆的两个端口上。一般情况下，红色测试线连接正极，黑色测试线连接负极。

3.设置测试参数

根据实际需要，调整绝缘电阻测试仪的电压、计时等参数。根据待测物体的绝缘特性，合理设定测试时长和测试电压。

4.开始测试 确认测试参数设置正确后，按下测试按钮，绝缘电阻测试仪开始施加高压电压，并开始计时。待计时结束后，仪器会自动停止输出高压。

5.读取测试结果

测试结束后，将读数切换到绝缘电阻测量模式，观察数码或数字显示屏上的测量结果。通常情况下，绝缘电阻测试仪会自动显示绝缘电阻值。

6.结果比对与评判

将测得的绝缘电阻值与标准值进行比对，判断绝缘质量是否合格。如果测得的绝缘电阻值较低或低于标准值，则说明绝缘质量较差，存在漏电等安全隐患。

7.安全操作

在操作过程中，要注意保持仪器与待测设备或电缆的绝缘良好，避免任意短路或接触高压电源，以免造成人身伤害或设备损坏。

总结：

通过以上的操作使用步骤，我们可以进行正确的绝缘电阻测试仪的操作使用。在使用过程中，一定要注意安全，遵循操作规程，以确保测试结果的准确性和个人安全。绝缘电阻测试仪在电气设备维护和质量检查中起到了重要的作用，帮助用户及时了解设备绝缘质量情况，预防漏电等安全隐患，确保电气设备的正常运行。

绝缘测试仪操作规程

绝缘测试仪是一种常用的电器安全测试仪器，用于测量电器设备的绝缘电阻，以确保设备的绝缘性能符合要求，保证人员和设备的安全。以下是绝缘测试仪的操作规程，供参考：

一、操作前准备

1. 检查绝缘测试仪的外观是否完好，如有损坏或松动的部位需要进行维修或紧固。

2. 检查测试仪的电源线和测试线是否完好，并确保其接地端是否正确连接。

3. 确保测试仪的电源开关处于关闭状态。

4. 准备好测试仪的使用说明书和技术资料，以备需要时参考。

5. 将测试仪连接至室内电源插座，并确认输入电源的电压是否符合测试仪的要求。

二、操作步骤

1. 打开绝缘测试仪的电源开关，待指示灯亮起后，进入待机状态。

2. 选择所需的测试范围和测试电压。根据被测试设备的额定电压和测试标准，确定测试仪的测试电压，然后将测试电压和范围设定到测试仪上。 3. 将测试仪的接地线连接至设备的接地端，确保接触牢固可靠。

4. 将测试仪的测试线依次连接至设备的绝缘导线上，确保测试线与绝缘导线的接触牢固可靠。

5. 按下测试按钮，开始测试。测试仪将自动给被测试设备加上测试电压，然后测量其绝缘电阻。

6. 在测试过程中，需注意测试仪的显示屏上的读数。一般来说，绝缘电阻的值应该大于规定的标准值，若小于标准值则被测试设备存在绝缘故障，需要进一步检修或更换。

7. 测试完成后，将测试仪的测试线和接地线从设备上拆除。

8. 关闭绝缘测试仪的电源开关，将其断开电源插座。

9. 对绝缘测试仪进行清洁和保养。使用干净的软布擦拭仪器的外壳，并在存放之前进行整理。

三、注意事项

1. 在操作绝缘测试仪前，要确保操作人员已经受过相关的培训，了解仪器的基本原理和使用方法。

2. 操作人员应穿戴好防静电服，并严格按照安全操作规程进行操作，以降低事故发生的风险。

3. 在测试过程中，应仔细观察仪器的工作状态和显示的数值，及时发现可能存在的故障。

4. 使用绝缘测试仪时，应避免施加过高的测试电压，以避免被测设备或测试仪器受损。 5. 使用绝缘测试仪过程中，应注意避免与高压装置或带有高压的导线接触，避免触电事故的发生。

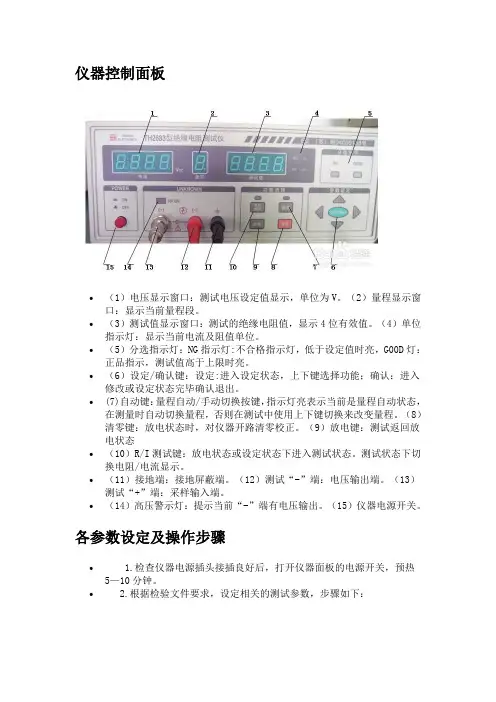

仪器控制面板

• （1）电压显示窗口：测试电压设定值显示，单位为V。（2）量程显示窗口：显示当前量程段。

• （3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。（4）单位指示灯：显示当前电流及阻值单位。

• （5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

• （6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

• (7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。（8）清零键：放电状态时，对仪器开路清零校正。（9）放电键：测试返回放电状态

• （10）R/I测试键：放电状态或设定状态下进入测试状态。测试状态下切换电阻/电流显示。

• （11）接地端：接地屏蔽端。（12）测试“-”端：电压输出端。（13）测试“+”端：采样输入端。

• （14）高压警示灯：提示当前“-”端有电压输出。（15）仪器电源开关。

各参数设定及操作步骤

• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：

(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动

“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000

绝缘电阻测试仪使用方法

一、准备工作

1.检查仪器是否完好，包括外观是否有损坏，连接线是否正常，电源是否接通。

2.将绝缘电阻测试仪放在平稳的工作台上，并确保周围环境干燥、通风良好。

3.确保电气设备处于停电状态，并断开设备与电源之间的连接。

二、连接测试仪器

1.将测试仪器的电源线插入适配的电源插座，并打开电源开关。

2.将测试仪器的通道线连接到设备的绝缘部分，通常是设备的外壳或者绝缘层上。

3.以电气设备的接地为参考，将测试仪的地线连接到设备的接地线上。

三、设置测试参数

1.打开仪器的操作界面，根据需要进行相关参数的设置。通常包括测试电压、测试时间等，可以根据要测试的设备类型和规格进行选择。

2.对于较高电压的测试，需要特别注意安全操作，如戴好绝缘手套、穿好防静电服等。

四、开始测试

1.确认测试参数设置无误后，点击开始测试按钮，测试仪器将开始对设备进行绝缘电阻测试。 2.观察测试过程中的数据变化，记录下测试结果。

3.检查测试结果是否符合要求，如果不符合，可能存在绝缘故障，需要进行维修或更换。

五、结束测试

1.测试完成后，关闭测试仪器的电源开关，将测试仪器的通道线和地线拔出。

2.对于长时间不使用的情况，应该及时清洁绝缘电阻测试仪，并存放在干燥、防尘的地方。

3.对于测试结果的记录，可以进行存档备份，以备后续参考和分析。

六、注意事项

1.在使用绝缘电阻测试仪进行测试时，应该遵守相关的安全操作规程，确保自身和他人的安全。

2.在测试高电压设备时，要特别注意触摸绝缘电阻测试仪的导线和连接接口，防止触电伤人。

3.如果测试结果异常或不符合要求，应该停止使用设备，并寻找专业人员进行维修和处理。

4.在测试前，应检查绝缘电阻测试仪的仪器校验是否过期，并进行必要的校准和维护。

综上所述，绝缘电阻测试仪使用方法主要包括准备工作、连接测试仪器、设置测试参数、开始测试、结束测试等步骤。在使用过程中需要注意安全操作和注意事项，确保测试的准确性和人员的安全。
