绝缘电阻测试仪使用方法

绝缘电阻测试仪使用方法

一、准备工作

1.检查仪器是否完好，包括外观是否有损坏，连接线是否正常，电源是否接通。

2.将绝缘电阻测试仪放在平稳的工作台上，并确保周围环境干燥、通风良好。

3.确保电气设备处于停电状态，并断开设备与电源之间的连接。

二、连接测试仪器

1.将测试仪器的电源线插入适配的电源插座，并打开电源开关。

2.将测试仪器的通道线连接到设备的绝缘部分，通常是设备的外壳或者绝缘层上。

3.以电气设备的接地为参考，将测试仪的地线连接到设备的接地线上。

三、设置测试参数

1.打开仪器的操作界面，根据需要进行相关参数的设置。通常包括测试电压、测试时间等，可以根据要测试的设备类型和规格进行选择。

2.对于较高电压的测试，需要特别注意安全操作，如戴好绝缘手套、穿好防静电服等。

四、开始测试

1.确认测试参数设置无误后，点击开始测试按钮，测试仪器将开始对设备进行绝缘电阻测试。 2.观察测试过程中的数据变化，记录下测试结果。

3.检查测试结果是否符合要求，如果不符合，可能存在绝缘故障，需要进行维修或更换。

五、结束测试

1.测试完成后，关闭测试仪器的电源开关，将测试仪器的通道线和地线拔出。

2.对于长时间不使用的情况，应该及时清洁绝缘电阻测试仪，并存放在干燥、防尘的地方。

3.对于测试结果的记录，可以进行存档备份，以备后续参考和分析。

六、注意事项

1.在使用绝缘电阻测试仪进行测试时，应该遵守相关的安全操作规程，确保自身和他人的安全。

2.在测试高电压设备时，要特别注意触摸绝缘电阻测试仪的导线和连接接口，防止触电伤人。

3.如果测试结果异常或不符合要求，应该停止使用设备，并寻找专业人员进行维修和处理。

4.在测试前，应检查绝缘电阻测试仪的仪器校验是否过期，并进行必要的校准和维护。

综上所述，绝缘电阻测试仪使用方法主要包括准备工作、连接测试仪器、设置测试参数、开始测试、结束测试等步骤。在使用过程中需要注意安全操作和注意事项，确保测试的准确性和人员的安全。

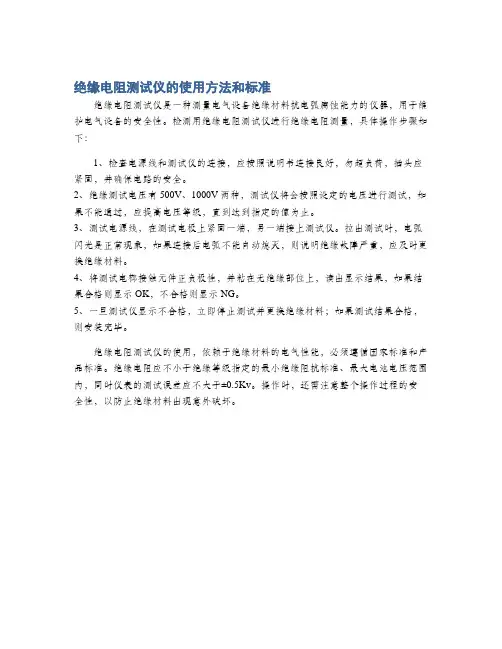

绝缘电阻测试仪的使用方法和标准

绝缘电阻测试仪是一种测量电气设备绝缘材料抗电弧腐蚀能力的仪器，用于维护电气设备的安全性。检测用绝缘电阻测试仪进行绝缘电阻测量，具体操作步骤如下：

1、检查电源线和测试仪的连接，应按照说明书连接良好，勿超负荷，插头应紧固，并确保电路的安全。

2、绝缘测试电压有500V、1000V两种，测试仪将会按照设定的电压进行测试，如果不能通过，应提高电压等级，直到达到指定的值为止。

3、测试电源线，在测试电极上紧固一端，另一端接上测试仪。拉出测试时，电弧闪光是正常现象，如果连接后电弧不能自动熄灭，则说明绝缘故障严重，应及时更换绝缘材料。

4、将测试电榔接触元件正负极性，并粘在无绝缘部位上，读出显示结果，如果结果合格则显示OK，不合格则显示NG。

5、一旦测试仪显示不合格，立即停止测试并更换绝缘材料；如果测试结果合格，则安装完毕。

绝缘电阻测试仪的使用，依赖于绝缘材料的电气性能，必须遵循国家标准和产品标准。绝缘电阻应不小于绝缘等级指定的最小绝缘阻抗标准、最大电池电压范围内，同时仪表的测试误差应不大于±0.5Kv。操作时，还需注意整个操作过程的安全性，以防止绝缘材料出现意外破坏。

绝缘电阻测试仪

一、目的

规范绝缘电阻测试仪的使用。

二、适用范围

适用于本公司绝缘电阻测试仪CS2676C-1和CS2676CX-1的操作、校准。

三、职责

检验员负责基本的测试调节与维护，并作校准记录。

四、主要技术指标

1. 输出电压：1.0V-1000V

2. 电阻界限：100KΩ-50GΩ

3. 测试时间：0-999.9S

4. 电压表测量范围：1.0V-1000V

五、操作规范

1. CS2676C-1操作程序及步骤

a) 开启本次测试首先按“电源开关”，开始测试时按“TEST”,终止测试按“RESET”。

b) 产品测试成功时“PASS”灯点亮，测试失败时，测试仪会立即停止测试并且显示器显示其状态和失败时的数值，同时红色“FAIL”灯点亮，蜂鸣器发出“嘟”的警告声。按RESET键可使测试复位。

c) 参数设定步骤见图1

VOLTAGE输出电压RES.UNIT电阻单位HI-LIMIT电阻上限LO-LIMIT电阻下限DWELL TIME测试时间PAUSE间隔时间DELAY TIME延时报警SET

EXITSETSETSETSETSETSETSET

图1 CS2676C-1参数设定 2. CS2676CX-1操作程序及步骤

a) 开始测试时首先按电源开关“POWER”启动设备，开始测试按“START”设备有电压输出，终止测试时按“STOP”设备终止电压输出。

b) 产品测试成功时“PASS”灯点亮，测试失败时，测试仪会立即停止测试并且显示器显示其状态和失败时的数值，同时红色“FAIL”灯点亮，蜂鸣器发出“嘟”的警告声。按RESET键可使测试复位。

c) 参数设定步骤见图2

SETMEMORY记忆组TEST VOLT输出电压AUTO RANGE自动换挡、手动换挡UPPER RES电阻上限LOWER RES电阻下限TEST TIME测试时间DELAY TIME延时报警时间INT TIME间隔时间FAIL TIME失败时间RANGE TIME档位保持时间HOLD RANGE档位保持开关OUT MODE输出模式EXITOKOKOKOKOKOKOKOKOKOKOKOK

fpc绝缘电阻测试仪的使用方法和标准

FPC绝缘电阻测试仪的使用方法和标准包括以下步骤：

1. 准备工作：

将绝缘电阻测试仪与被测设备连接，将电源接上，并检查连接是否牢固。

确保被测设备电源已切断，并对地短路放电，以保证人身和设备的安全。

对可能感应出高电压的设备，必须消除这种可能性后才能进行测量。

清洁被测物体表面，减少接触电阻，确保测量结果的安全性。

检查兆欧表是否处于正常工作状态下，主要检查其“0”和“∞”两点位置。即摇动手摇发电机手柄，使电机达到额定转速。兆欧表在短路时，指针应指在“0”位置；开路时，指针应指在“∞”位置。

将测试仪器放置于平稳、牢固的地方，且远离大的外电流导体和外磁场。

2. 设置参数：

根据被测设备的额定电压和绝缘电阻的标准值，设置测试仪的输出电压和测试时间等参数。

3. 进行测试：

按下测试按钮，测试仪器开始施加电压并测量绝缘电阻值。在此过程中，应注意兆欧表的正确接线方法，以避免不必要的误差或错误。兆欧表的接线柱共有三个，分别为“L”（线端）、“E”（地端）和“G”（屏蔽端/保护环）。

在测试过程中，观察指针在量程的二分之一到三分之二的范围内移动，以获得较为准确的读数。

4. 正确进行读数：

在兆欧表的标度盘上找到适用于被测对象的标度尺。

在对应的标度尺上读取测量结果，同时注意标度尺读数和量程档的配合，以避免差错。

5. 分析结果：

根据测试结果判断被测设备的绝缘状况。如果绝缘电阻达到标准值，则可以判定被测设备的绝缘状况良好。

请注意，以上步骤仅供参考，具体操作可能因仪器型号和测试需求而有所不同。在实际操作中，建议参考仪器说明书或咨询专业人士以获取准确的操作方法和标准。
