HTZZ-100A直流电阻快速测试仪基本概述

直流电阻测试仪原理解析测试仪工作原理绝缘电阻是指用绝缘材料隔开两部分导体之间的电阻,而绝缘电阻测试仪是用来测量绝缘电阻大小的仪器.为了保证电气设备运行的安全,应对其不同极性（不同相）的导体之间或导体与外壳之间的绝缘电阻提出一个zui低要求.通过测量电气设备的绝缘电阻,可以达到如下目的:直流电阻测试仪原理解析:（1）了解绝缘结构的绝缘性能.由上等绝缘材料构成的合理的绝缘结构（或绝缘系统）应具有良好的绝缘性能和较高的绝缘电阻；直流电阻测试仪原理解析:（2）了解电器产品绝缘处理质量.电器产品绝缘处理不佳,其绝缘性能将明显下降；直流电阻测试仪原理解析:（3）了解绝缘受潮及受污染情况,当电气设备的绝缘受潮及受污染后,其绝缘电阻通常会明显下降；直流电阻测试仪原理解析:（4）检验绝缘是否能够承受耐电压试验.若在电气设备的绝缘电阻低于某一限值时进行耐电压测试,将会产生较大的试验电流,造成热击穿而损坏电气设备的绝缘.因此,通常各式各样试验标准均规定在耐电压试验前,先测量绝缘电阻.变比测试仪注意事项在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及依据国家电力部的防备性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。

传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。

QJ35—2全自动变比测试仪克服了传统变比电桥测试的缺点。

变比测试仪屏幕接受了大屏幕点阵液晶显示屏，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快、精准度高、保护功能完善。

性能特点：1、测试量程宽，最高可达5000、2、测试速度快，11秒钟完成三相测试。

3、可对CT、PT、CVT以及Z形联接变压器进行测试。

4、具有盲测变比、组别测试功能。

5、不掉电时钟和日期显示，数据存储功能。

6、高、低压反接的保护功能。

7、变压器短路、匝间短路保护功能。

8、电源输入380V保护。

9、热敏打印机打印功能，快速、无声。

ZZC—100A直流电阻测试仪应用特点ZZC100A直流电阻测试仪应用特点变压器绕组的直流电阻测试是变压器在交接、大修和更改分接开关后，*的试验项目。

在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。

为了更改这种情形，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪。

ZZC100A直流电阻（快速）测试仪采纳全新电源技术，具有测量快速、体积小巧、使用便利、测量精度高等特点。

是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

本产品符合国家标准GB658786《电子测量仪器环境试验总纲》及GB659386《电子仪器质量检定规定》的要求。

结构特征与工作原理:ZZC100A直流电阻测试仪采纳典型的四线制测量法。

以期提高测量电阻（尤其是低阻）的精准度。

程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。

*掌控单元通过掌控恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。

本仪器可存储255试验数据，并且可打印存储的全部试验数据。

仪器复位、掉电时所存储的数据均不丢失。

ZZC100A直流电阻（快速）测试仪产品特征：1、100A直流电阻测试仪采纳全新电源技术，测量快速、体积小巧、使用便利2、大容量CPU可存储255试验数据，仪器复位、掉电时所存储的数据均不丢失3、ZZC100A直流电阻快速测试仪采纳典型的四线制测量法，以提高测量电阻（尤其是低阻）的精准度4、自带面板式微型打印机，可汉化打印测量结果5、ZZC100A直流电阻快速测试仪可存储结果可查阅、打印产品参数：测试电流10A250A100A测量范围：10mΩ～4Ω10A：10mΩ～2Ω20A：10mΩ～1Ω50A：1mΩ～0.4Ω100A：1mΩ～0.2Ω测量精准度0.2%2个字（满量程）显示方式128×64点阵显示电阻显示为41/2位zui大辨别率10A20A档zui大辨别率1μΩ50A100A档zui大辨别率0.1μΩ电源AC220V22V，50Hz2Hz保险管10Azui大功耗1200W测试电流为50A时工作环境环境温度:0°～40°相对湿度≤80%体积440╳300╳425（mm）重量40kg带配件尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10kv兆欧表，绝缘靴绝缘手套耐压测试仪，工频耐压试验变压器，蓄电池容量放电测试仪，绝缘油介电强度测试仪，绕组匝间冲击耐电压试验仪，现场动平衡测试仪，电缆试扎器，带电电缆识别仪，交流耐压试验装置，工频耐压试验装置，5KV 绝缘电阻测试仪,0.1HZ超低频高压发生器，高处与低处压开关柜通电试验台，10A直流电阻测试仪，氧化锌避雷器带电测试仪，扁平电缆，电缆滑线，滑触线集电器，绝缘油耐压测试仪等等的产品介绍，您假如对我们的产品有爱好，咨询。

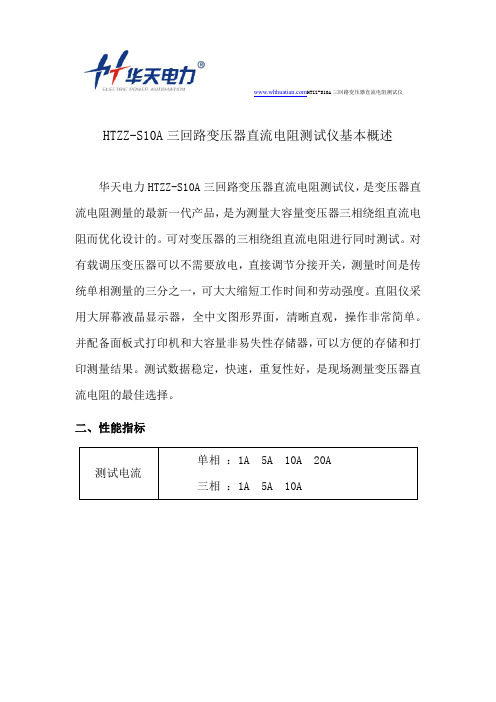

HTZZ-S10A三回路变压器直流电阻测试仪HTZZ-S10A三回路变压器直流电阻测试仪基本概述华天电力HTZZ-S10A三回路变压器直流电阻测试仪，是变压器直流电阻测量的最新一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。

可对变压器的三相绕组直流电阻进行同时测试。

对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。

直阻仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。

并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。

测试数据稳定，快速，重复性好，是现场测量变压器直流电阻的最佳选择。

二、性能指标 HTZZ-S10A三、面板结构直阻仪面板如下图所示： HTZZ-S10A三回路变压器直流电阻测试仪IA、IB、IC：直流电流输出，单相或两相测量时Ia 和Ib为电流输出UA、UB、UC、UO：测量电压输入，单相测量时Ua和Ub为电压输入，两相测量时Ua和Ub为第一通道电压输入，Uc和Uo为第二通道电压输入面板式打印机：打印输出测量结果液晶显示器：显示测量结果和操作提示信息，同时在右侧的按键定义区给出当前状态下五个多功能按键的功能定义。

如下图所示： HTZZ-S10A三回路变压器直流电阻测试仪：液晶显示器对比度调节电源插座：为整机电源输入，内置保险管仓，保险管为10A/250V 接地柱：整机外壳接地柱，测量的时候请务必可靠接地相关资料下载：/218/index.html相关产品图集：/218/index.html#content产品视频介绍：/218/index.html#video产品说明书：/218/file/218.pdf。

hdhl 100a开关接触电阻测试仪工作原理HDHL 100A开关接触电阻测试仪是一种用于测量开关接触电阻的仪器。

它通过测试开关接触的阻值，判断开关的接触质量，保证设备安全可靠运行。

下面将详细介绍HDHL 100A开关接触电阻测试仪的工作原理。

在电气系统中，开关是将电气回路连接或中断的关键装置。

为确保开关的可靠运行，必须保证开关接点的质量。

开关接触电阻是判断开关接触的重要指标之一，它直接影响到开关的性能和使用寿命。

因此，对开关接触电阻进行测试至关重要。

HDHL 100A开关接触电阻测试仪的工作原理基于四线法测量电阻的原理。

四线法是一种减小线路电阻对测量结果影响的方法，可以有效地消除测试线路电阻和接触电阻对测量结果的影响。

HDHL 100A开关接触电阻测试仪包含两个主要部分：测试仪主机和测试探头。

测试仪主机上有一个电源单元，用于提供测试所需的电源。

测试探头用于将测试仪连接到待测开关的接触点上。

在进行测试之前，需要将测试仪主机与测试探头连接，并连接到待测开关的接触点上。

然后，打开测试仪主机的电源开关，使其开始提供测试所需的电源。

当测试仪开始工作时，它会通过测试探头将测试信号传输到待测开关的接触点上。

测试信号可以是直流电流或交流电流，具体选择根据实际情况而定。

接下来，测试仪会测量测试信号通过开关接触的电阻值，并将测试结果显示在测试仪主机的显示屏上。

根据显示结果，我们可以判断开关的接触质量是否良好。

如果测试结果显示接触电阻过大，则说明开关接触不良，需要进行维护或更换。

需要注意的是，在进行测试时，要保持测试仪与待测开关的接触良好，避免测试线路或接触点产生杂散电阻，影响测试结果的准确性。

总结起来，HDHL 100A开关接触电阻测试仪通过四线法测量电阻的原理，对开关的接触质量进行测试。

它通过传输测试信号到开关接触点上，并测量电阻值，判断开关接触的质量是否良好。

准确测量开关接触电阻对于确保设备的安全可靠运行具有重要意义。

直流电阻测试仪用途及功能特点如何一、直流电阻测试仪的用途直流电阻测试仪（DC Resistance Tester）是一种用于测试电线、电缆、电机、发电机、变压器等电气设备内部电阻的专用仪器。

其主要作用是测量设备内部的电阻值，以此来判断设备是否正常运行，是否需要修理或更换部件等。

直流电阻测试仪是利用欧姆定律来进行测试的。

欧姆定律是电学中最基本的定律之一，它表明电阻和电流的比例关系。

根据欧姆定律，电阻是电压与电流的比例值，即 R=V/I。

当电流通过某一设备时，我们可以通过测试电阻值来判断设备的内部电路是否符合要求。

直流电阻测试仪的用途非常广泛，尤其在电力行业和工业领域中得到了广泛应用。

例如，在电力行业中，直流电阻测试仪可以用于测量变电站、发电机组、电缆等设备的内部电阻值。

在工业领域中，直流电阻测试仪可以用于检测风电设备、电机、发电机等设备的内部电阻值。

二、直流电阻测试仪的功能特点1. 高精度测试直流电阻测试仪具备高精度测试的功能特点。

对于电子元器件、电器设备等，其内部电阻值相对比较小，需要测试精度高、测量范围广的测试仪器。

直流电阻测试仪能够在高精度范围内准确测量电气设备的内部电阻值，能够精确评估电气设备的运行状态。

2. 显示直观直流电阻测试仪使用LCD液晶屏幕显示测试结果，能够直观地显示测试结果数据。

其显示方式简单、直观，操作简单方便，深受用户的欢迎。

此外，直流电阻测试仪还可以将测试数据通过USB接口传输到电脑中，方便用户进行数据的下载、存储和分析。

3. 防守护措施直流电阻测试仪具有防护措施的功能特点。

该测试仪采用了多项安全防护措施，保证测试人员的安全。

例如，在测试过程中，若电流过大或者测试温度过高，测试仪会自动进行保护，保证测试人员的安全。

4. 多种测试模式直流电阻测试仪还具有多种测试模式的功能特点。

该测试仪可以设置多种测试模式，包括手动模式、自动模式、比较模式等多种测试模式。

测试人员可以根据不同的测试需求进行选择，对测试效果进行优化。

直流电阻测试仪原理解析直流电阻测试仪是一种用于测量电路中电阻值的仪器，主要应用于电子、电气、通信、仪表、自动化等领域的测试和维修。

它能够快速、准确地测量电路中的各种电阻值，并通过各种信号指示方式显示测试结果。

本文将深入解析直流电阻测试仪的原理及其使用方法。

一、直流电阻测试仪的原理直流电阻测试仪（简称电阻表）是在基本电流法的基础上发展起来的一种精密电测仪表，它利用欧姆定律来测量电路中的电阻。

当电路中有电流流过时，它会在电路中产生一定的电压，根据欧姆定律可知，电阻值与电流值和电压值的比例成正比。

利用这个原理，我们就可以测量出电路中的电阻值。

具体来说，电阻测试仪通常采用两个电极连接电路进行测量。

其中一个电极通过测试夹具连接电路中的引线，而另一个电极则通过一组内部电路结构连接到仪器内部的测量电源。

当测试仪启动后，内部的测量电源会输出一定的电压，使得测试电流流过测试电路并产生一定的电压降。

此时，测试仪会对这个电压进行测量，并根据欧姆定律计算出电路中的电阻值。

为了提高测量的准确性，电阻测试仪通常还会内置一些自动校准电路和滤波处理电路。

自动校准电路能够根据不同的测量范围自动调整测试电压和测量电流，以保证测量精度；而滤波处理电路则能够滤除测试信号中的噪音和杂波，进一步提高测量的准确性。

二、直流电阻测试仪的使用方法1.连接测试夹具在使用直流电阻测试仪进行测量时，首先需要将测试夹具连接到被测电路的引线上。

在连接时，应该确保测试夹具和被测电路的连接稳固可靠，并避免产生错误的接触阻抗或电位差。

2.填写测试参数在连接测试夹具后，需要设置测试仪的相关参数，如测量范围、测量单位、测量精度等。

在填写参数时，应该根据被测电路的特点选择合适的测量范围和精度，以保证测量结果的准确性。

3.启动测试设置好测试参数后，即可启动测试仪进行测量。

在测量过程中，应该确保测试仪内部的测试电源能够正常工作，测试夹具连接良好，被测电路处于正常工作状态，并避免外部环境对测量结果的影响。

直流电阻测试仪使用说明1、概述：直流电阻测试仪是测量变压器、互感器、电抗器、电磁操作机构等感性线圈制造、使用、安装、交接试验中的必测项目。

他能有效的发现感性线圈选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后所存在的隐患。

2、仪器面板介绍1）开关：整机电源开关。

2）充电：仪器内置电池的充电端口，只可使用专用配套充电器。

3）I+/I-：电流输出端子，红色正极、黑色负极。

4）V+/V-：电压输入端子，红色正极、黑色负极。

5）显示器：122×32点阵液晶显示屏，显示菜单、电流、电压、电阻等。

6）对比度：可调整显示字符的对比度。

7）复位键：整机回到初始状态，切断输出电流。

8）电流键：选择测试电流。

9）测试键：选定电流量程后按此键，仪器按选定电流启动进行测试，现实电阻值后，按此键1-2秒可重新启动，清除数据缓冲区内的老数据，重新测量。

3、测试与操作方法：1）接线：把被测试品通过专用电缆与本机连接，要连接牢固，不得虚接。

2）量程选择：打开电源开关，显示屏上会显示“福润德”之后，就可以通过电流键对电流进行选择。

每按一下显示屏会显示相应的电流及量程。

3）测试：当选择好电流后，按下测试键就可以测试，显示屏指示充电电流值同时提示正在充电，当电流稳定后显示屏显示所使用的测试电流，同时提示“正在测试”、提示“连续测试”之后开始闪烁，显示电流之和电阻值，按测试键可重新测量但电流维持不变。

测试时当选用电流较小时，会提示“选大电流”因为电流太小不利于信号稳定，此时应更换电流，让仪器提高输出电流。

测试时当选用电流太大时，因为电阻太大电流充不上去，此时应更换适当电流档，重新测试。

4）测试完毕后，按复位键，仪器电源将于绕组断开，同时放电，音响报警，这时显示屏显示正在充电回到电流选择状态，此时可不必等待放电结束，可选择电流测试键直接测试，放电结束后，可重新接线，进行下次测量或拆下测试线结束测量。

5）当电池电量显示不足时会自动显示“电量不足请充电”，充电时应关闭电源开关，将充电器插入插孔即可充电，指示灯红色表示正在充电、绿色表示充电成功。

HTZZ-100A直流电阻快速测试仪HTZZ-100A直流电阻快速测试仪基本概述一、概述变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。

可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

为了满足变压器直流电阻快速测量的需要，我公司研制的HTZZ-100A型直流电阻测试仪。

该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。

整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。

仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、安全措施1. 使用本仪器前必须认真阅读本手册。

2. 仪器的使用者应具备一般电气常识。

3. 仪器使用避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4. 仪表应避免长期颠簸和剧烈振动。

HTZZ-100A直流电阻快速测试仪5. 对仪器的维修、调试应由专业人员进行。

6. 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7. 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8. 在测试过程中，禁止移动测试夹和供电线路。

三、性能特点1. 整机由高速单片机控制，自动化程度高，操作简便。

2. 采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。

3. 保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4. 具有声响放电报警，放电指示清晰，减少误操作。

5. 响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6. 采用立式机箱结构，便于现场使用。

7. 智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

可不间断数小时工作。

8. 点阵式液晶，中文菜单，打印输出。

HTZZ-10直流电阻快速测试仪的使用说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有专业的技术人员才可执行维修。

――防止火灾或人身伤害使用适当的电源线只可使用专用并且符合规格的电源线。

正确地连接和断开当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值为了防止火灾或电击危险，请注意所有额定值和标记。

在对本产品进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作如盖板或面板已卸下，请勿操作。

使用适当的保险丝只可使用符合规定类型的和额定值的保险丝。

所使用的保险丝为250V/5A。

避免接触裸露电路和带电金属产品有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作请勿在易爆环境中操作保持本产品表面清洁和干燥――安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

目录一、概述 (5)二、技术指标 (5)三、仪器的结构 (6)四、仪器的工作原理 (8)五、使用方法 (9)六、维护与保养 (12)一、概述本仪器采用U/I测试方法，测量范围为10uΩ-3000Ω，主要用于测试大型变压器、电机、互感器等感性设备的直流电阻。

二、技术指标1、电阻测量范围分3个量程0Ω～1.5Ω测试电流最大为10A1.5Ω～100Ω测试电流最大为0.2A100Ω～3000Ω测试电流最大为5mA2、电阻测量误差：0.2％±0.03％FS（FS为满量程值）。

3、分辨率 1uΩ、10 uΩ4、字符点阵液晶显示6、自动消弧，自动放电报警提示8、工作电源：AC220V±10％，50Hz9、仪器功耗：300W10、工作环境温度：0℃～40℃相对湿度：＜80％11、体积：370×270×235mm312、重量：10.5kg三、仪器的结构本仪器采用铝型材机架和铝合金箱式结构坚固轻便美观。

HTZZ-5A直流电阻快速测试仪（5A）说明书一．概述测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：①检查绕组内部导线和引线的焊接质量；②检查分接开关各个位置接触是否良好；③检查绕组或引出线有无折断处；④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；⑤检查层、匝间有无短路的现象。

本仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。

技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。

有过压防护功能,能防反电动势冲击。

面板式打印机可快速打印测量结果(选用)。

体积小、重量轻、携带方便。

本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

二.技术指标一）仪器主要技术指标1、测量范围: 0～2000Ω。

(共六档)2、测试电流:5A(20mΩ～2Ω); 0.5A(20Ω); 0.05A(200Ω); 0.005A(2000Ω) 。

3、分辨率: 1μΩ(20mΩ档); 10μΩ(200mΩ档); 0.1mΩ(2Ω档); 1mΩ(20Ω档); 10mΩ(200Ω档); 0.1Ω(2000Ω档) 。

4、准确度: 1mΩ～2000Ω ( ±0.5 % +2 d )5、整机功耗:≤100W6、工作温度: 0℃～40℃; 相对湿度≤ 85 % RH7、工作电源: AC220V 50 Hz (±10 %)8、尺寸:350mm×260mm×140mm9、仪器重量: 3kg二）仪器外观1.LCD显示屏;2.测试端钮C1;3.测试端钮P1;4.测试端钮P2;5.测试端钮C2;6.打印机;7.操作按键; 8.电源开关; 9.AC220V电源插孔; 10.接地端钮三.使用方法1、将被测设备，用仪器配备专用测试线连接，按下图连接，同时确保各测试夹具夹接牢固、可靠。
