钻杆-钻挺数据

钻井现场常用数据1．井低压力：Pm=9.8*10-3P m-- H 其中：Pm-井地压力Mpa, pm-钻井液密度g/cm3 , H-液柱垂直深度m.2．井底有效压力（平衡压力）：Pb=Pm+△P 其中：Pb --井底有效压力Mpa, Pm --井地压力, △P--压力附加值。

油井：△P=1.5∽3.5 Mpa,气井:△P=3.0∽5.0 Mpa.3．压井钻井液密度计算: P m1= P m+102Pd /H 其中:P m1--压井所需钻井液密度g/cm3, P m-原始钻井液密度g/cm3 , Pd-关井时立压Mpa, H-井涌地层的垂直井身m.4．钻具中性截面的位置: Ln=Pb/(Qa*Kb) 其中：Ln --中性截面距井底的高度m, Pb-钻压N, Qa-钻铤在空气中的每米重量N/m, Kb -浮力系数。

5．钻具出现一次弯曲的临界压力：钻柱钻具直径（mm）临界钻压钻铤外径内径Φ203.2 Φ100 72.0Φ75 80.0Φ177.8 Φ80 52.0Φ75 55.0Φ70 55.0Φ158.8 Φ57.15 41.1钻杆Φ127.0 8.83Φ88.9 4.806.卡点计算: L1=K×△L/△P [k=21×F] 其中：△L-平均伸长cm,△P--平均拉力 t， F-管体截面积 cm2.各种常用管具K值表：各种常用管具K值表：直径mm 壁厚mm 截面积cm2 K值内容积l/m钻杆?127 9．19 34．03 715 9．27?88．9 9．35 23．36 491 3．87?73 9．19 18．44 387 2．34套管?244．5 10．03 74．02 1554 38．5011．05 81．04 1702 38．4411．99 87．65 1841 38．17?177．8 8．05 42．93 902 20．539．19 48．73 1023 19．9610．36 54．45 1143 19．3811．51 60．08 1262 18．82?139．7 7．72 31．93 671 12．149．17 37．53 788 11．5710．54 42．81 899 11．047.钻杆允许扭转圈数：N=K×H其中：N---允许扭转圈数圈，H-卡点深度m, K-扭转系数圈/米。

第一章：基本数据1.1 常用钻具数据1.1.1 塔里木常用钻杆数据表6-1-1 塔里木常用钻杆数据1.1.2 推荐钻杆上扣扭矩表6-1-2 推荐钻杆上扣扭矩1.1.3 塔里木常用钻铤数据表6-1-3 塔里木常用钻铤数据1.1.4 推荐钻铤上扣扭矩1.1.5 塔里木油田常用钻具稳定器表6-1-5 塔里木油田常用钻具稳定器规格与扣型1.1.6 塔里木常用加重钻杆数据1.1.7 塔里木常用方钻杆数据1.1.8 常用接头丝扣数据表6-1-9 石油钻具接头螺纹尺寸表6-1-10 石油钻具接头螺纹正常磨损允许量单位：mm1.1.9 石油钻具接头螺纹名称与现场叫法对照表1.1.10 塔里木油田钻具分级方法表6-1-13 钻杆分级标记表6-1-14 钻杆接头允许最小长度单位：mm表6-1-15 钻杆接头分级数据表6-1-19 钻杆允许直线度（SY/T5369-94）表6-1-20 钻铤允许直线度（SY/T 5369-94）表6-1-21 方钻杆允许直线度（SY/T5369-94）表6-1-22 方钻杆与方补心间隙（SY/T5369-94）1.1.11 螺杆钻具技术参数螺杆钻具命名方式：例：C 5 LZ 172 * 7.0 Ⅱ－D K W F G其中“C”表示：马达形式（C-长马达、D-短马达、K-空气或泡沫马达省略-常规马达）“5”表示：转子头数“LZ”表示：螺杆钻具产品代号“172”表示：螺杆钻具规格（外径,mm）“7.0”表示：允许使用的转子水眼压降（MPa）“II”表示：产品改进次数“D”表示：弯钻具弯角形式:D-单弯（弯接头或弯壳体）P-大偏移距同向双弯（弯接头+单弯壳体）T-同向双弯S-异向双弯（DTU）J-铰接钻具K-可调弯壳体无-直钻具“K”表示：K-可调弯壳体钻具结构形式省略-固定弯壳体钻具结构形式“W”表示：稳定器（W-传动轴壳体带稳定器；省略-不带稳定器）“F”表示：转子中空分流（F-转子中空分流；省略-转子非中空）“G”表示：钻具耐温特性（G-耐温150℃；省略-耐温120℃）1.1.12 Q10Y-M液气大钳扭矩表6-1-26 Q10Y-M液气大钳扭矩表1.2 油管及套管数据1.2.1 API 油管基本数据 API 油管数据见表6-1-27。

一、钻铤重量与扣型1、重量9寸 2.6吨8寸2t7寸 1.56寸 1.12、扣型9"钻铤扣型为730×731，8"钻铤扣型为630×631，7"钻铤扣型为410×411。

6 1/4"钻铤为4A10×4A11。

4 1/8"钻铤为210×211。

二、钻杆重量与扣型1、重量5寸0.85t/柱5寸半0.98-1.1 t/柱2、扣型5"钻杆扣型一致为410×411。

2 7/8"钻杆扣型一致为210×211。

三、钻杆、钻铤尺寸参数及工作参数一级钻杆参数表（SY/T5824-93）钻铤尺寸参数及工作参数（单位：mm）四、钻具上扣扭矩公称尺寸 5 1/2" 5" 3 1/2" 2 7/8" 2 7/8" 2 7/8" 2 3/8" 2 3/8" 紧扣扭矩59200 43100 20300 11500 8900 8900 4750 4750五、国内常规扣型参数综合技术参数表1 API钻杆接头的力学性能（所有规格）最小屈服强度最小拉伸强度psi N/mm2 psi N/mm 最小伸长率百分比母接头最小布氏硬度120.000 827.4 140.000 965.3 13285表2 旋转台肩式连接产品尺寸123456789101112连接号或规格螺纹牙型每英寸牙数锥度在直径上测量点螺纹中径外螺纹大端大径外螺纹圆柱根部直径1/64外螺纹小端大径外螺纹锥部长度内螺纹最小长度内螺纹锥部长度内螺纹扩锥孔大端直径数字（NC）型NC23 V-0.038R 4 2 2.35500 2.563 2.437 2.063 3 3-1/8 3-5/8 2-5/8 NC26 V-0.038R 4 2 2.66800 2.876 2.750 2.376 3 3-1/8 3-5/8 2-15/16 NC31 V-0.038R 4 2 3.18300 3.391 3.266 2.808 3-1/2 3-5/8 4-1/8 3-29/64 NC35 V-0.038R 4 2 3.35100 3.739 3.625 3.114 3-3/4 3-7/8 4-3/8 3-13/16 NC38 V-0.038R 4 2 3.80800 4.016 3.891 3.349 4 4-1/8 4-5/8 4-5/64 NC40 V-0.038R 4 2 4.07200 4.280 4.156 3.530 4-1/2 4-5/8 5-1/8 4-11/32 NC44 V-0.038R 4 2 4.41700 4.625 4.499 3.875 4-1/2 4-5/8 5-1/8 4-11/16 NC46 V-0.038R 4 2 4.62600 4.834 4.709 4.084 4-1/2 4-5/8 5-1/8 4-29/32 NC50 V-0.038R 4 2 5.04170 5.250 5.135 4.500 4-1/2 4-5/8 5-5/8 5-5/16 NC56 V-0.038R 4 2 5.61600 5.876 5.703 4.626 5 5-1/8 5-5/8 5-15/16 NC61 V-0.038R 4 2 6.17800 6.438 6.266 5.063 5-1/2 5-5/8 6-1/8 6-1/2 NC70 V-0.038R 4 2 7.05300 7.313 7.141 5.813 6 6-1/8 6-5/8 7-3/8 NC77 V-0.038R 4 2 7.74100 8.000 7.828 6.376 6-1/2 6-5/8 7-1/8 8-1/16正规（REG）型2-3/8REG V-0.040 5 3 2.36537 2.625 2.515 1.875 3 3-1/8 3-5/8 2-11/16 2-7/8REG V-0.040 5 3 2.74037 3.000 2.890 2.125 3-1/2 3-5/8 4-1/8 3-1/16 3-1/2REG V-0.040 5 3 2.23987 3.500 3.390 2.562 3-3/4 3-7/8 4-3/8 3-9/164-1/2REG V-0.040 5 3 4.36487 4.625 4.515 3.562 4-1/4 4-3/8 4-7/8 4-11/16 5-1/2REG V-0.050 4 3 5.23402 5.520 5.410 4.333 4-3/4 4-7/8 5-3/8 5-37/64 6-5/8REG V-0.050 4 2 5.75780 5.992 5.882 5.159 5 5-1/8 5-5/8 6-1/16 7-5/8REG V-0.050 4 3 6.71453 7.000 6.890 5.688 5-1/4 5-3/8 5-7/8 7-3/32 8-5/8REG V-0.050 4 3 7.66658 7.952 7.840 6.608 5-3/8 5-1/2 6 8-3/64贯眼（FH）型5-1/2FH V-0.050 4 2 5.59100 5.825 --- 4.992 5 5-1/8 5-5/8 5-29/32 6-4/5FH V-0.050 4 2 6.51960 6.753 --- 5.920 5 5-1/8 5-5/8 6-27/32注: 1.见图1,2. 除另外规定,所有尺寸为英寸。

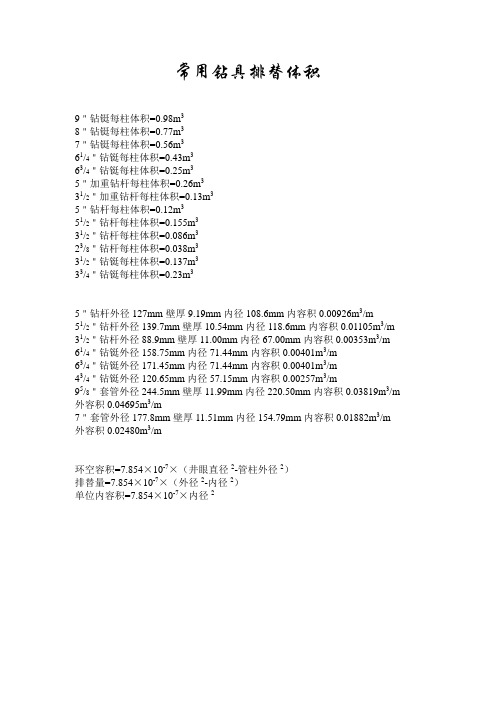

常用钻具排替体积9＂钻铤每柱体积=0.98m38＂钻铤每柱体积=0.77m37＂钻铤每柱体积=0.56m361/4＂钻铤每柱体积=0.43m363/4＂钻铤每柱体积=0.25m35＂加重钻杆每柱体积=0.26m331/2＂加重钻杆每柱体积=0.13m35＂钻杆每柱体积=0.12m351/2＂钻杆每柱体积=0.155m331/2＂钻杆每柱体积=0.086m323/8＂钻杆每柱体积=0.038m331/2＂钻铤每柱体积=0.137m333/4＂钻铤每柱体积=0.23m35＂钻杆外径127mm壁厚9.19mm内径108.6mm内容积0.00926m3/m51/2＂钻杆外径139.7mm壁厚10.54mm内径118.6mm内容积0.01105m3/m 31/2＂钻杆外径88.9mm壁厚11.00mm内径67.00mm内容积0.00353m3/m 61/4＂钻铤外径158.75mm内径71.44mm内容积0.00401m3/m63/4＂钻铤外径171.45mm内径71.44mm内容积0.00401m3/m43/4＂钻铤外径120.65mm内径57.15mm内容积0.00257m3/m95/8＂套管外径244.5mm壁厚11.99mm内径220.50mm内容积0.03819m3/m 外容积0.04695m3/m7＂套管外径177.8mm壁厚11.51mm内径154.79mm内容积0.01882m3/m 外容积0.02480m3/m环空容积=7.854×10-7×（井眼直径2-管柱外径2）排替量=7.854×10-7×（外径2-内径2）单位内容积=7.854×10-7×内径2。

一、四方钻杆1、参数规格名称5 2/4＂方钻杆３１/２＂方钻杆备注外径(DFL) 133mm‎88.9mm内径（d）82.6mm 57.2mm上部反扣接‎头外径(Du) 196.85mm 196.85mm或‎146.05mm内径(d) 82.6mm 57.2mm长度(Lu) 406.40mm 406.40mm扣型 6 5/8＂Reg(630)反扣 6 5/8＂Reg(630)反扣或4 1/2＂Reg(430)下部正扣接‎头外径(DF) 177.8 mm 120.65 mm内径82.55mm 57.15mm长度(Ll) 508mm‎508mm‎扣型5 1/2＂FH(521)正扣或Nc50‎(411) 正扣Nc38正‎扣或3 1/2IF正扣‎对角宽度（ＤＣ）175.41mm(12.5m)171.46mm115.09mm或‎112.71mm楞角半径（Ｒc）15.87mm(12.5m)85.72mm(16.46m)12.7mm(12.5m)56.35mm(16.46m)2、方钻杆允许‎弯曲度项目校直标准使用标准全长＜3 ＜8不大于15‎度，并且用标准‎防补芯能自‎由通过每米＜1 ＜1.5二、钻铤1、常用钻铤尺‎寸和基本参‎数规格名称∮228mm‎∮203mm‎∮178mm‎∮159mm‎∮152mm‎∮146mm‎备注水眼（mm）71.4 71.4 71.4 71.4 71.4 50.8 倒角直径（mm）212.7 190.1 164.7 150.0 144.5 114.7 抗弯强度比‎317 3.02 2.73 2.63 2.84 2.58公称重量K‎g/m 290.6 223.5 163.9 136.97 111.8 74.5 上扣扭矩N‎.m 92200‎65100‎43400‎22370‎28740‎14640‎扣型Nc61 Nc56 Nc50 Nc46 Nc44 Nc35磨损后螺纹‎宽度外螺纹24.0/18 20.4/15.8 15.7/15.3 15.9/13.3 13.5/13.0新/旧内螺纹23.8/17.3 19.6/15.2 14.9/14.7 15.1/12.7 12.7/12.5新/旧均匀磨损后‎外径200 181.6 165.1 139.7 139.7 140偏磨限定尺‎寸11.8 9.9 9.0 7.6 6.0 6.7螺旋头数 3 3 3 3 3 3螺旋方向右右右右右右螺旋倒程1000 1000 1000 1000 1000 1000螺旋深度9.5 9.5 7.9 7.1 6.4 4.8弯曲强度比‎：内螺纹危险‎截面摸数与‎外螺纹危险‎断面抗弯截‎面摸数之比‎。

现场实用钻井数据一、常用单位换算表二、干水泥和清水混合量备注：1。

干水泥浆密度3.15；2。

每袋水泥重50Kg。

三、API套管规范(下表中除133/8"和20"为短扣外其它均为长圆扣)三、环容数据表（一）各尺寸井眼容积与套管的环空容积(L/m)（二）各尺寸井眼容积与钻具的环空容积(L/m)（三）特殊钻具使用参数（四）部分常用尺寸和长度的钻杆钢材体积(排代量)四、钻井泥浆泵排量与压力表（一）3NB1300C钻井泵排量与压力关系表（二）、3NB1600钻井泵排量与压力关系表五、常用套铣管数据表六、弯接头的测量与检查1.如图所示，弯接头公扣端的中心线与弯接头本体的中心线偏离一定角度，此角度即为弯接头的度数k。

2.弯接头度数计算公式如下：式中：a－－长边长度，毫米b－－短边长度，毫米d－－本体直径，毫米k－－弯接头度数，度七、API钻具技术参数（一）、钻杆允许扭转系数表钻杆外径(英寸)扭转系数(圈/米) APID级E级G105 S1352 7/8 0.007 0.0095 0.0134 0.0173 1/2 0.006 0.0078 0.0110 0.0145 0.004 0.0055 0.0077 0.009 5 1/2 0.0036 0.005 0.0070 0.009（三）加重钻杆（四）API钻铤规范（五）、钻具抗拉、抗扭、及挤毁数据八、现场常用计算公式（一）钻井液循环一周所需时间T=(V井—V柱)/60×QV井——井筒容积，升；V柱——钻柱体积，升；Q——钻井液排量，升/秒；T——循环一周的时间，分。

（二）配制1m3水泥浆需要的干水泥量T=ρc x(ρS—1)/(ρc—1) ρc——干灰密度，g/cm3；ρS——水泥浆密度，g/cm3。

（三）卡点计算：L=K(e/p) L——卡点深度，米E——钻杆连续提升时平均伸长，厘米P——钻杆连续提升时平均拉力，吨K——计算系数(四) 浮重计算公式浮重=悬重×（1-泥浆密度/铁的密度），铁密度=7.85g/cm3,九、井控有关计算（一）、压井有关计算a. 1 关井立管压力P d=P t-P c (1)式中：P d-—关井立管压力(MPa)；P t—压井排量循环时的立管压力值(MPa)；P c—压井低泵速下循环泵压(MPa)。

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范
4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；
（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数
表11 常用钻杆扭转圈数。
