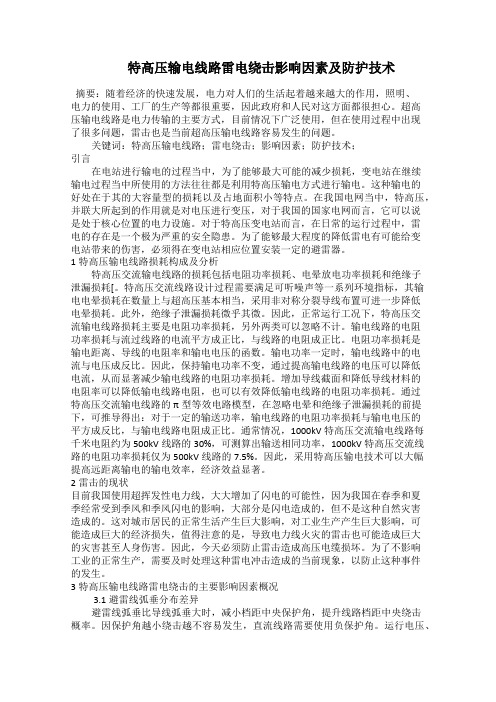

特高压输电线路雷电绕击影响因素及防护技术摘要：随着经济的快速发展，电力对人们的生活起着越来越大的作用，照明、电力的使用、工厂的生产等都很重要，因此政府和人民对这方面都很担心。
超高压输电线路是电力传输的主要方式，目前情况下广泛使用，但在使用过程中出现了很多问题，雷击也是当前超高压输电线路容易发生的问题。
关键词：特高压输电线路；雷电绕击；影响因素；防护技术；引言在电站进行输电的过程当中，为了能够最大可能的减少损耗，变电站在继续输电过程当中所使用的方法往往都是利用特高压输电方式进行输电。
这种输电的好处在于其的大容量型的损耗以及占地面积小等特点。
在我国电网当中，特高压，并联大所起到的作用就是对电压进行变压，对于我国的国家电网而言，它可以说是处于核心位置的电力设施。
对于特高压变电站而言，在日常的运行过程中，雷电的存在是一个极为严重的安全隐患。
为了能够最大程度的降低雷电有可能给变电站带来的伤害，必须得在变电站相应位置安装一定的避雷器。
1特高压输电线路损耗构成及分析特高压交流输电线路的损耗包括电阻功率损耗、电晕放电功率损耗和绝缘子泄漏损耗[。
特高压交流线路设计过程需要满足可听噪声等一系列环境指标，其输电电晕损耗在数量上与超高压基本相当，采用非对称分裂导线布置可进一步降低电晕损耗。
此外，绝缘子泄漏损耗微乎其微。
因此，正常运行工况下，特高压交流输电线路损耗主要是电阻功率损耗，另外两类可以忽略不计。
输电线路的电阻功率损耗与流过线路的电流平方成正比，与线路的电阻成正比。
电阻功率损耗是输电距离、导线的电阻率和输电电压的函数。
输电功率一定时，输电线路中的电流与电压成反比。
因此，保持输电功率不变，通过提高输电线路的电压可以降低电流，从而显著减少输电线路的电阻功率损耗。
增加导线截面和降低导线材料的电阻率可以降低输电线路电阻，也可以有效降低输电线路的电阻功率损耗。
通过特高压交流输电线路的π型等效电路模型，在忽略电晕和绝缘子泄漏损耗的前提下，可推导得出：对于一定的输送功率，输电线路的电阻功率损耗与输电电压的平方成反比，与输电线路电阻成正比。
感应过电压对输电线路耐雷水平的影响摘要：如何全面的提高输电线路耐雷水平一直是电力行业的研究重点，在雷雨季节，雷电感应过电压在输电线路运行过程中频繁出现，对线路的安全稳定运行造成了巨大的影响。
为了全面提高输电线路的运营性能，在输电线路设计建设过程中，对于感应过电压要进行充分的考虑。
在这篇文章里，我们将通过对雷电感应过电压的相关概念的了解，分析架空线路感应雷过电压的机理，并结合仿真计算，研究其对输电线路耐雷水平造成的影响。
关键词：感应过电压；输电线路；耐雷水平前言：随着我国交流高压电网的电压等级的不断升高，国标规程中的感应过电压的计算公式在交流高电压等级输电时，已不能正确反映实际感应过电压情况，需研究符合实际情况的感应过电压的计算方法，以作为防雷计算和防雷设计的依据。
在一些工程设计中认为线路防雷不用考虑雷电感应过电压，但是随着我国输电线路的增多和雷电观测数据的丰富，输电线路设计也越来越重视感应过电压带来的影响。
1.输电线路感应雷过电压概念及防雷水平的衡量标准输电线路感应雷过电压，指的是当雷闪发生在架空电力线路附近不远处时，虽然雷电没有直接击中线路，但会在导线上感应出大量的和雷云极性相反的束缚电荷，这就形成了雷电过电压。
架空线路作为电能输送的重要通道，其范围广、长度大，在雷雨季节，极易受到雷击，是造成线路故障发生的重要原因，为了降低雷害，有必要对线路进行防雷，目前主要是通过架设避雷线和安装接地装置等。
在衡量线路防雷水平时，通常采用线路耐雷水平和雷击跳闸率这两个参数。
其中耐雷水平指的是线路遭受直接雷击尚不致引起绝缘闪络的最大雷电流值（kA）。
雷击跳闸率是指折合为标准条件下雷击引起的线路跳闸次数。
2.感应过电压的产生交流高压输电遇到雷电天气时，大地与云层呈现正负电荷分布。
当发生地闪时，由于电磁感应作用，输电线路上将产生感应电压。
雷电流的主放电阶段开始之前，负极性的雷电流沿着先导通道从云层向大地运动，此时，交流输电线路受到静电感应的影响，线路电场强度Ex分布，导线中电子向着先导通道两端流动，经交流输电线路的对地电导和变压器中性点流入大地，而先导通道中则形成了束缚电荷。
220kV输电线路雷电绕击及防雷摘要：220kV输电线路在实际应用的过程中，通常会受到各种自然因素的影响，特别是雷击现象，最终出现安全事故，影响电力资源的输送。
针对此情况，在进行输电线路设计的过程中，相关设计人员需要针对雷电绕击及防雷进行深入研究，避免出现安全事故，同时也可以避免出现大范围停电，影响电网结构安全以及社会用电需求。
关键词：220kV输电线路；雷电绕击；防雷引言高压输电线路的稳定是保证民众用电安全的前提条件，在电网规模扩大的当下，电力行业人员非常重视对输电线路安全的维护。
在输电线路运行中，雷击故障是最常见的故障类型，所以在线路安全保障中，如何做好输电线路的防雷设计成为非常重要且关键的一环。
1雷电对220kV输电线路的危害220kV输电线路处于户外环境之中，因此其会受到自然因素的影响，降低其应用的有效性，同时也有可能产生安全事故，影响经济社会的发展和进步。
对于自然因素的影响来说，雷电带来的危害最大，不仅对正常应用造成不良影响，同时也会造成安全事故，相关研究人员针对雷电对220kV输电线路以及电网安全造成的影响进行了深入的研究和分析，发现雷电对220kV输电线路造成的危害主要体现在两个方面。
（1）当雷电落在220kV输电线路时，会瞬间产生强电压，而此时会带动继电保护装置动作，自动跳闸，使220kV输电线路停止运行工作，而这也对人们的生活、生产等造成了严重的不良影响，同时也会影响经济社会的发展和进步；而且由于周围设备的绝缘水平以及耐受强度之间具有一定的差异性，无形中给工作人员以及设备运行带来一定的危害；（2）雷电降落时，会导致220kV输电线路电流瞬间提升，而这导致雷击位置出现爆炸、燃烧等现象，导致220kV输电线路出现损坏或者熔断的情况，而且电流瞬间飞速提升，会产生强大的电动力，同时也会对杆塔等电力系统设备造成机械性损伤，严重影响整体的应用，最终造成巨大的经济损失。
2、220kV高压输电线路防雷接地技术2.1提高输电线路的绝缘性随着220kV输电线路杆塔的增加，其遭受雷击的可能性相应增加。
220kV输电线路运行雷电绕击及防雷措施严雷摘要：电力系统已经成为当前我国社会和经济发展的重要支撑，输电线路作为电力系统的命脉，一旦其出现问题那么就可能会引发一系列的问题。
当前，随着新技术的应用我国输电线路运行的安全性与稳定性逐渐提升，但是仍然遭受着雷击的困扰。
因此，本文主要针对雷电的危害性进行阐述，并对如何防雷提出合理化的建议。
关键词：输电线路；防雷；措施220kV输电线路一般安装在山上或者视野开阔的地方。
由于全球气候特殊情况的加剧，这些地方特别容易出现雷电，尤其是在夏天，输电线路的雷电事故频繁。
据相关学者的调查，夏天是多雷时期，出现跳闸的频率多于其它时节，有些地方极其严重。
雷击引起的输电线路跳闸次数占跳闸总次数的一半以上。
虽然，我国对输电线路进行了相应的改进，雷击引起的输电线路跳闸次数有所减少，但是，我们应该从根本上重视雷击跳闸问题。
一、雷电概述1.雷击形式直击雷和感应雷两种形式构成了输电线路的雷害，其中直击雷害又分为两种形式，分别是绕击和反击。
经过实际的电网运行我们发现进行雷害分析主要是依据经验和故障，无法得出准确的结论，这对防雷安全措施的制定具有一定的阻碍作用。
经过实践我们发现，在山坡或空旷地带，极易发生绕击雷害。
有研究表明，其与平地输电线路相比，发生绕击雷害的概率增加了三倍之多。
这个结果对我们制定防雷灾害具有一定的指导作用。
2.雷电对输电线路的危害雷电能够在短时间内快速的形成磁场效应和热电效应，具有突发性和剧烈性等特点，破坏性极强，如果雷电击中高压输电线路会对其产生极大的危害，不仅会造成断电的现象出现，还可能引起火灾，对生命财产安全造成一定程度的威胁。
现阶段我国的电力调度运行系统都由集成度较高的电子设备构成，这种设备极易遭受雷击的危害，因其敏感度特别高，可对雷电电磁脉瞬间产生反应，这种设备在遭受雷击后，会快速的通过输电线路进入变电站，对变电站的正常运行造成一定的阻碍。
变电站受到损害后出现跳闸的现象，同时变电站的敏感电子器件会受到一定程度的破坏，给正常的供电造成影响。
特高压输电线路雷电绕击影响因素及解决办法阐述摘要：特高压输电线路是电网中的重要组成部分，其运行状况会对电网安全性和稳定性造成影响，因此应该严格控制线路故障率，防止给电力企业和用户造成损失。
雷电绕击是威胁特高压输电线路运行的主要因素，一旦发生雷电绕击则会造成设备的损毁，不仅影响设备的正常使用，而且也存在较大的安全隐患。
因此，应该采取有效的控制措施，降低雷击对线路和系统的影响。
本文将对特高压输电线路雷电绕击影响因素进行分析，探索特高压输电线路雷电绕击的解决办法，为实践工作提供参考。
关键词：特高压输电线路；雷电绕击；影响因素；解决办法在社会用电负荷逐渐增大的趋势下，对于特高压输电线路的运行质量也提出了更高的要求，必须强化线路的运行可靠性，为电力能源的优化配置提供保障，促进电力行业的快速发展。
由于特高压输电线路通常架设于野外，因此会受到环境因素的影响，导致线路故障的出现，这也是威胁设备及人员安全的主要原因。
特别是在多雷电区域容易受到雷电绕击的影响，严重时会造成较大范围的停电故障，影响社会各行业的正常用电。
为此，应该采取有效的防护技术加强对特高压输电线路的有效保护，降低甚至消除雷电的负面影响，使其始终处于安全的运行环境当中。
应该结合特高压输电线路的运行特点及环境状况，对防雷措施予以优化和改进，增强技术适用性。
一、特高压输电线路雷电绕击影响因素（一）上行先导相互作用导电性是上行先导通道的基本特征，许多电荷集中在通道端部位置，影响了先导发展情况。
空间电场在上行先导的作用下发生了巨大的改变，降低了避雷线中上行先导的速度，当导线和避雷线产生相互影响作用时，则会引发雷电绕击状况。
如果击穿时下行先导头部高度在108m左右，则雷电绕击会对避雷线造成破坏；如果高度在83m左右，则雷电绕击会对导线造成破坏。
受到发展速度和方向的影响，击穿位置也会有所不同【1】。
（二）保护角在上行先导的起始阶段，避雷线能够充分发挥自身的防护作用，靠近下行先导头部位置时，会使得引雷作用得到优化。
110kV输电线路雷击故障原因分析及防范措施电力系统中输电线路遭受雷击的现象越来越多，雷击成为引起线路跳闸故障的主要原因之一，严重影响到输电线路的运行安全。
本文针对一起110kV输电线路雷击故障后进行了详细分析，并对雷击故障做了详细的理论计算，最后结合运行实践经验提出了针对性预防措施，为电力运行单位提高输电线路运行可靠性和防雷管理工作提供了借鉴与指导。
标签：输电线路;雷击跳闸;原因分析;防雷措施一、引言浙江桐庐电网35千伏及以上输电线路多分布在山顶或山脊，山势陡峭，线路所经地区起伏变化较大，气象条件十分复杂。
虽然该地区全线都架设双避雷线保护，但由于输电线路距离长、跨度大、高杆塔较多，极易遭受雷击。
近几年的故障跳闸统计资料表明，雷击引起的高压输电线路跳闸次數占总跳闸次数的93%，因此雷击已成为当前输电线路故障跳闸的主要原因，不仅影响线路、设备的正常运行，而且极大地影响了日常的生产、生活。
同时输电线路故障跳闸直接影响功率的输送，也对电网的安全、稳定运行构成了严重威胁，采取有针对性的防范措施，尽最大可能降低输电线路跳闸率，是线路运行单位追求的目标，也是构建“坚强智能电网”的前提和根本。
二、具体故障描述2012年8月5日20：21时，桐庐电网发生了乔方1052线A相故障，距离Ⅱ段，零序Ⅱ段保护动作，重合成功，乔林变测距29.2km（约73#塔左右）;根据该局SCADA系统历史事项显示，在这个时间点乔方1052线RTUSOE保护信号8个。
浙江省雷电定位系统线路雷电查询结果显示，8月5日20：20-20：21乔方1052线附近共计落雷点4个，数据如下：表1 浙江省雷电定位系统线路雷电查询结果序号时间经度纬度电流（kA）回击站数最近距离（m）最近杆塔1 20：20：08.958 119：31：11 29：55：54 -13.5 0 14 322.4 72～742 20：20：08.492 119：31：7 29：55：56 -13.8 0 14 250.8 72～743 20：20：08.933 119：31：7 29：55：58 -14.9 0 14 202.0 72～744 20：20：14.098 119：26：56 29：56：14 22.8 1 18 545.1 95，96经现场查找，发现乔方1052线73#塔A相瓷瓶串1片瓷瓶（上至下第2片）雷击破碎，4片瓷瓶有雷击痕迹，导线上有不同程度的雷击痕迹。
