SolidWorks的242个使用技巧
1、使用概览：使用概览可以让您快速模型制作，可以让您在短时间
内创建一个复杂的零件或组件。
使用概览可以减少重复性的模型制作，减
少绘图计划的时间和工作量。
2、选择零件或组建的比例：SolidWorks提供了一个先进的选择来调
整零件或组件大小的比例，使您可以以尽可能小的形状来创建最佳化的模型，还可以让您更容易地修改零件或组件的尺寸及比例。
3、网格分割：SolidWorks提供一项名为网格分割的功能，它可以将
任何图形分割为多个几何体，这样可以有效地进行建模。
它可以节省时间，而且允许您使用不同的几何体组合形成新的模型。
4、特征自动重组：SolidWorks提供一项名为特征自动重组的功能，
可以让您根据特定的规则自动重组特征。
它可以节省很多时间，这样您就
可以尽早完成模型制作，节省工作量。
5、移动工具：SolidWorks的移动工具可以让您将模型移动到模型中
的任何位置，让您更容易地完成整体建模，只需将模型拖动到所需的位置，即可完成。
它还可以节省很多时间，同时确保模型的准确性和一致性。
6、快速视图：使用快速视图工具可以让您更快地完成模型制作，可
以将复杂的模型快速投影到屏幕上，这样可以让您更快地完成建模。
SolidWorks使用技巧242条1您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
2 使用方向键可以旋转模型。
按CTRL 键加上方向键可以移动模型。
按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。
4 使用z 来缩小模型或使用SHIFT + z 来放大模型。
5您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中参考文件按钮来改变被参考零件。
12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏，您可以方便地选择实体。
15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。
17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型，接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。
SOLIDWORKS使用技巧1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。
2 使用方向键可以旋转模型。
按CTRL 键加上方向键可以移动模型。
按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框,使它可以使用在所有的操作时间内。
4 使用z 来缩小模型或使用SHIFT +z 来放大模型。
5 您可以使用工作窗口底边与侧边的窗口分隔条,同时观瞧两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时,单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标,将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面,然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时,您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准,可以使用工具/选项/文件属性/图象品质/线架图品质,以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏,您可以方便地选择实体。
15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上,您可以在许多边线与面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其她"的选项可以在该光标所在位置上做穿越实体的循环选择操作。
17 单击菜单上的工具/选项/文件属性/颜色,然后从清单上选择一个特征类型,接着单击编辑来选择颜色,您可以对选择的特征类型指定颜色。
30个Solidworks操作⼩技巧，⽤起来事半功倍很多⼈在学习SolidWorks时，会有很多疑问，都不知道如何解答，所以⾛了很多弯路。
今天，我们就来讲讲在学习SolidWorks中的那些⼩技巧吧！1、按“空格键：”弹出快捷菜单双击某⼀视图，模型将转向某⼀⽅向。
2、螺纹孔⽤“异型孔向导”命令作，做出的仅仅是孔的⼤⼩；修饰螺纹：插⼊——注释——修饰螺纹线命令。
3、按“CTRL”添加选择。
4、添加⼏何约束的⽅法：选择对象，在属性对话框中添加所需的约束⽅式。
5、“CTRL+TAB键实现模型空间与图纸空间切换。
6、切线不显⽰的⽅法：选择视图——右键——切边——消除切边交线。
7、隐藏边线的⽅法：选择视图——右键——边线——隐藏边线。
8、按“ART”键可以拖动视图到任意位置。
9、插⼊视图时是否显⽰中⼼线的设置。
10、模型中的尺⼨操作（显⽰、隐藏尺⼨）。
11、第⼀分⾓、第三分⾓画法转化：模型树右键“图纸”——选择属性，在属性飞、对话框中修改。
12、⾃动插⼊的尺⼨从⼀个视图移动到另⼀个视图：按住SHIFT键移动尺⼨。
13、显⽰临时轴的⽅法：视图菜单——临时轴。
14、标注圆弧切线到直线的距离尺⼨的⽅法：先选择直线，按住SHIFT再选择圆弧即可。
15、对称标注：必须画出中⼼线，标注时先选择中⼼线再选其他图线即可。
16、通过边创建图元：先单击边选中，执⾏“转换实体引⽤”命令。
17、拉伸终⽌条件：“成形到⼀⾯”相当于拉伸到指定的曲⾯。
18、作阶梯剖、旋转剖：先⽤中⼼线命令在⼯程图中画出剖切平⾯的位置，选中中⼼线再执⾏剖⾯视图命令或旋转剖视图命令。
19、作旋转剖视图时画剖切平⾯位置时，先画要旋转的剖切平⾯，后画不旋转的剖切平⾯位置。
20、作局部剖视图的⽅法：先做投影视图——样条曲线命令画剖切范围，选中样条曲线(所有节点全部显⽰)——单击裁剪视图命令。
21、更改⽂字字⾼、箭头⼤⼩的⽅法：⼯具——选项——22、装配体插⼊的第⼀个零件，零件坐标原点与装配体坐标原点对齐的⽅法：直接单击“确认⾓”的确认。
【工程师手册】Solidworks使用技巧大全1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。
2 使用方向键可以旋转模型。
按 CTRL 键加上方向键可以移动模型。
按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。
4 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。
5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9 您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏，您可以方便地选择实体。
15 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

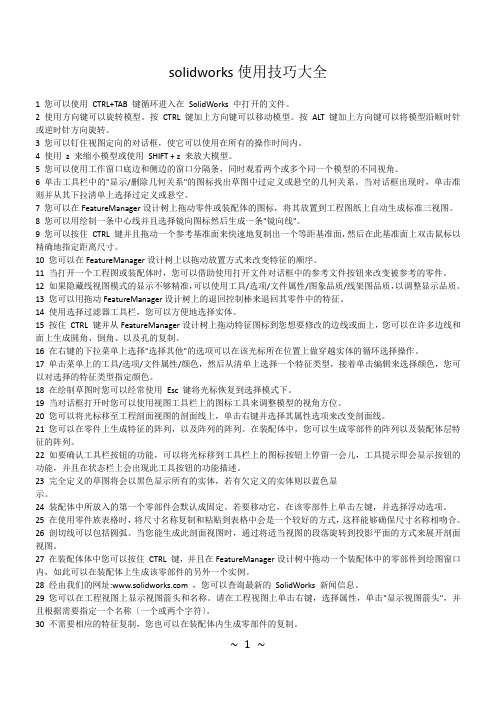

solidworks使用技巧大全1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。
2 使用方向键可以旋转模型。
按CTRL 键加上方向键可以移动模型。
按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。
4 使用z 来缩小模型或使用SHIFT + z 来放大模型。
5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏，您可以方便地选择实体。
15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。
17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型，接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。
SolidWorks使用技巧完整版SolidWorks是一款CAD(计算机辅助设计)软件，广泛应用于机械设计和工程领域。
使用SolidWorks时，掌握一些技巧和快捷键可以提高工作效率和准确性。
下面是一些SolidWorks使用技巧的完整版，帮助您更好地使用这款软件。
1. 使用快捷键：SolidWorks提供了许多快捷键，可以帮助用户更快速地执行一些常见操作。
例如，按下S键可以切换选择工具，按下C键可以切换圆弧工具。
熟练掌握这些快捷键可以大大提高您的工作效率。
2.学会使用鼠标滚轮：鼠标滚轮可以在视图之间快速切换，让用户轻松地在不同的视角之间进行导航。
使用鼠标滚轮向前滚动可以缩小视图，向后滚动可以放大视图。
3. 使用快速选择：在SolidWorks中，可以使用快速选择功能选择多个实体。
按住Ctrl键并拖动鼠标可以画一个矩形框，此时所有位于矩形框内的实体将被选择。
这个功能在同时选择多个实体时特别有用。
4. 使用齿轮命令：SolidWorks中的齿轮命令可以非常方便地创建齿轮模型。
在创建齿轮时，只需指定齿轮的参数，例如齿轮模数、齿数等，SolidWorks会自动生成相应的齿轮模型。
这个功能对于机械设计师来说是非常实用的。
5. 使用装配功能：SolidWorks的装配功能可以将多个零部件组装成一个完整的机械装置。
为了方便装配，可以使用“快速装配剖视”功能，将任意一个子组件快速定位到装配整体中的一个位置。
这个功能可以确保装配的准确性。
6. 制作剖视图：剖视图可以将零件或装配的内部结构显示出来，有助于更好地理解它们的构造和组成。
使用SolidWorks的“快速剖视”功能可以轻松创建剖视图。
只需指定一个面，SolidWorks会根据该面创建剖视图。
7. 使用模式：SolidWorks的模式功能可以复制实体或组件，并在特定轨迹上重复排列。
例如，可以使用线性模式生成一排等距的螺钉孔。
这个功能非常有用，可以节省大量的时间和精力。
1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件.2 使用方向键可以旋转模型。
按CTRL 键加上方向键可以移动模型。
按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转.3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内.4 使用z 来缩小模型或使用SHIFT +z 来放大模型。
5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图.8 您可以用绘制一条中心线并且选择镜向图标然后生成一条”镜向线”.9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序.11 当打开一个工程图或装配体时,您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏，您可以方便地选择实体.15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择”选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作.17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型,接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。
solidworks快捷键旋转模型：水平或竖直：方向键；水平或竖直 90 度：Shift+方向键；顺时针或逆时针：Alt+左或右方向键平移模型：Ctrl+方向键放大：Z缩小：z整屏显示全图：f上一视图：Ctrl+Shift+Z视图定向菜单：空格键前视：Ctrl+1后视：Ctrl+2左视：Ctrl+3右视：Ctrl+4上视：Ctrl+5下视：Ctrl+6等轴测：Ctrl+7正视于：Ctrl+8过滤边线：e过滤顶点：v过滤面：x切换选择过滤器工具栏：F5切换选择过滤器（开/关）：F6新建文件：Ctrl+N打开文件：Ctrl+O从 WEB 文件夹打开：Ctrl+W从零件制作工程图：Ctrl+D从零件制作装配体：Ctrl+A保存：Ctrl+S打印：Ctrl+P重复上一命令：Enter在 PropertyManager 或对话框中访问在线帮助：F1 在 FeatureManager 设计树中重新命名一项目（对大部分项目适用）：F2展开或折叠 FeatureManager设计树：c重建模型：Ctrl+B强使重建模型及重建其所有特征：Ctrl+Q重绘屏幕：Ctrl+R(数控技术网 )在打开的 SolidWorks 文件之间循环：Ctrl+Tab直线到圆弧/圆弧到直线（草图绘制模式）：a撤消：Ctrl+z剪切：Ctrl+x复制：Ctrl+c粘贴：Ctrl+v删除：Delete下一窗口：Ctrl+F6关闭窗口：Ctrl+F4后视 CTRL 2重建模型 CTRL B底视 CTRL 6Redraw CTRL R复制 CTRL C右视 CTRL 4剪切 CTRL X保存 CTRL S删除 Delete选择边 EForced Rebuild CTRL Q选择面 X前视 CTRL 1选择顶视 V帮助 Shift F1/F1打开/关闭选择过滤器 F5 (Toolbar) 左视 CTRL 3切换选择过滤器 F6顶视 CTRL 5新建 CTRL NUndo CTRL Z打开 CTRL O视图对话框 SpaceBar粘贴 CTRL V放大 Shift Z前一视图 CTRL Shift Z缩小 Z打印 CTRL P缩放到屏幕 F上下二等角轴测CTRL 7新建 Ctrl+N 打开 Ctrl+O 关闭 Ctrl+W 保存 Ctrl+S 打印 Ctrl+P 浏览最近文档 R撤销 Ctrl+Z 恢复 Ctrl+Y 重复上一命令 Enter剪切 Ctrl+X 复制 Ctrl+C 粘贴 Ctrl+V 删除 Delete 重建模型 Ctrl+B 重画 Ctrl+R 视图定向 SpaceBar 整屏显示全图 F快速捕捉 F3全屏 F11特征管理员区域 F9工具栏 F10任务窗格 Ctrl+F1 直线 L直线圆弧切换 A扩展折叠数 C折叠所有项目 Shift+C过滤边线 E查找替换 Ctrl+F 下一边线 NForce Regen Ctrl+Q快捷栏 S过滤顶点 V切换选择过滤器工具栏 F5切换选择过滤器 F6拼写检验程序 F7过滤面 X接受边线 Y缩小 Z放大 Shift+Z上一视图 Ctrl+Shift+Z 滚轮的快捷键：如果使用三键鼠标，您可以动态使用以下查看命令：平移 - 按住 Ctrl 键并使用鼠标中间按键来拖动。
200个solidworks使用技巧SolidWorks是一款广泛应用于工程设计领域的三维计算机辅助设计软件，它的强大功能和灵活性使得它成为了许多工程师和设计师首选的设计工具。
在SolidWorks的使用过程中，熟练掌握一些技巧和方法能够提高工作效率，优化设计流程。
本文将共享200个SolidWorks使用技巧，希望能够为SolidWorks用户提供一些帮助。
1. 安装SolidWorks时，建议使用USB安装盘，安装速度更快。
2. 在使用SolidWorks时，可以通过快捷键Ctrl + S快速保存当前工作。
3. 对于需要频繁使用的功能，可以自定义工具栏，以便快速访问。
4. 尽量使用实体建模而不是面建模，实体建模更加稳定和精确。
5. 使用模板文件能够提高工作效率，可以在新建文件时选择默认的模板文件。
6. 在进行装配设计时，可以使用全局替换功能批量替换零部件。
7. 在进行零部件装配时，使用“柔性”组件能够更加自由地调整构件的位置。
8. 使用设计库中的零部件和材料能够减少设计时间。
9. 制作装配图时，可以使用自动对齐功能，减少手动调整的时间。
10. 使用“保存为复制”功能能够在不更改原始文件的情况下进行修改。
11. 对于多次使用的尺寸标注，可以创建自定义标注以提高效率。
12. 在绘图中添加辅助线能够更加精确地对齐和定位构件。
13. 使用图层功能能够更好地组织绘图内容。
14. 在进行剖面视图时，可以使用“扫描线剖面”以显示更多的细节。
15. 使用“翻转方向”功能能够更好地控制拉伸和旋转特征的方向。
16. 在进行设计时，使用“设计表格”能够修改多个特征参数。
17. 使用实体环绕功能能够更加灵活地创建复杂的几何形状。
18. 使用“帮助”功能能够快速查找SolidWorks的使用方法和技巧。
19. 在进行装配时，使用“替代部件”功能能够快速替换构件。
20. 使用“修剪”功能能够删除多余的几何体。
21. 在进行图纸设计时，使用“基本视图”功能能够快速生成主视图和副视图。
旋转模型：放大Z 缩小z 整屏显示全图f 上一视图Ctrl+Shift+Z文件菜单项目：新建 SolidWorks 文件Ctrl+N打开文件Ctrl+O从 WEB 文件夹打开Ctrl+W保存Ctrl+S打印Ctrl+P额外快捷键：在 PropertyManager 或对话框中访问在线帮助F1在 FeatureManager 设计树中重新命名一项目(对大部分项目适用)F2 重建模型Ctrl+B强使重建模型及重建其所有特征Ctrl+Q 重绘屏幕Ctrl+R直线到圆弧/圆弧到直线（草图绘制模式）a撤消Ctrl+z剪切Ctrl+x复制Ctrl+c粘贴Ctrl+v删除Delete下一窗口Ctrl+F6关闭窗口Ctrl+F4视图定向：视图定向菜单空格键前视Ctrl+1 后视Ctrl+2 左视Ctrl+3 右视Ctrl+4 上视Ctrl+5 下视Ctrl+6 等轴测Ctrl+7选择过滤器：过滤边线e 过滤顶点v 过滤面x 切换选择过滤器工具栏F5 切换选择过滤器(开/关)F6旋转。
3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。
4 使用z 来缩小模型或使用SHIFT + z 来放大模型。
5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
离尺寸。
11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏，您可以方便地选择实体。
15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。
17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型，接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。
18 在绘制草图时您可以经常使用Esc 键将光标恢复到选择模式下。
19 当对话框打开时您可以使用视图工具栏上的图标工具来调整模型的视角方位。
20 您可以将光标移至工程剖面视图的剖面线上，单击右键并选择其属性选项来改变剖面线。
21 您可以在零件上生成特征的阵列，以及阵列的阵列。
在装配体中，您可以生成零部件的阵列以及装配体层特征的阵列。
22 如要确认工具栏按钮的功能，可以将光标移到工具栏上的图标按钮上停留一会儿，工具提示即会显示按钮的功能，并且在状态栏上会出现此工具按钮的功能描述。
23 完全定义的草图将会以黑色显示所有的实体，若有欠定义的实体则以蓝色显示。
24 装配体中所放入的第一个零部件会默认成固定。
若要移动它，在该零部件上单击右键，并选择浮动选项。
25 在使用零件族表格时，将尺寸名称复制和粘贴到表格中会是一个较好的方式，这样能够确保尺寸名称相吻合。
26 剖切线可以包括圆弧。
当您能生成此剖面视图时，通过将适当视图的段落旋转到投影平面的方式来展开剖面视图。
27 在装配体体中您可以按住CTRL 键，并且在FeatureManager设计树中拖动一个装配体中的零部件到绘图窗口内，如此可以在装配体上生成该零部件的另外一个实例。
28 经由我们的网址: ，您可以查询最新的SolidWorks 新闻信息。
29 您可以在工程视图上显示视图箭头和名称。
请在工程视图上单击右键，选择属性，单击"显示视图箭头"，并且根据需要指定一个名称〔一个或两个字符〕。
30 不需要相应的特征复制，您也可以在装配体内生成零部件的复制。
31 将文件由资源管理器拖动和放置到SolidWorks 的窗口中，如此您可以同时打开多个SolidWorks 的文件。
32 在FeatureManager设计树中选择设置，您可以将某零件上特定的设置拖动放置到一个装配体中。
33 选择菜单上的工具/自定义/命令，您可以增加或消除工具栏的图标按钮。
34 您可以选择菜单上的工具/干涉检查来确保装配体中的零部件之间不发生交叉干涉。
35 在菜单中的工具/选项/文件属性/颜色上，选择上色然后单击高级按钮您能够使零件生成透明度的效果。
36 若要改变特征名称可以在特征名称上慢按鼠标两次，并且键入新的名称。
37 您可以使用菜单上的视图来切换基准面、基准轴以及原点的显示或关闭。
38 选择菜单上的工具/自定义中的键盘设定，您可以建立最常用命令的快捷件。
39 选择菜单上的工具/草图绘制工具/修改选项，或在草图关系工具栏上选择相符的工具栏按钮，您可以移动、旋转、或缩放整个草图。
40 使用菜单上的视图/显示/剖面视图，您可以在模型上生成一个剖面视图。
41 您可以生成一个自定义工程图模板，并且使用菜单上的文件/保存模板命令将它保存起来。
42 使用菜单上的工具/草图绘制工具/尺寸随拖动修改，您可以在拖动草图实体的时候修改其尺寸值。
您可设定工具/选项/系统选项/草图的选项之后，使之成为默认行为。
43 您可以按住Shift 键在FeatureManager设计树上选择多个特征。
44 您可以对许多工程图项目指定不同的线条型式，包括局部视图的图框。
请选择菜单上的工具/选项/文件属性/线型，来指定您的选择。
45 如果草图为欠定义，在FeatureManager设计树上的草图名称前面会出现一个负号，如果草图为过定义，则草图名称前面会出现一个正号。
46 如果您将一个零件拖动放置到装配体的FeatureManager设计树之中，它将以重合零件和装配体的原点方式放置，并且零件的各默认基准面将与装配体默认的各基准面对齐。
47 在相似的草图轮廓之间进行放样时，复制草图通常是非常有用的方式。
从FeatureManager设计树上选择草图或选择草图中的一个实体，按CTRL-C 进行复制，然后选择一个基准面或平面，按CTRL-V 将草图粘贴。
48 您可以在任何时候按"F" 键，将图面缩放至最适当大小。
49 在FeatureManager设计树中选择退回控制棒，并且使用键盘上下移动的方向键可以让您逐步地查看零件的生成顺序。
在启动这项功能之前，请先选择菜单上的工具/选项/系统选项，将FeatureManager设计树内的方向键导览功能选项打开。
50 您可以针对一个零件或装配体调整系统的视图定向。
请打开视图定向对话框，并且点取任何一个视角名称然后选择更新，此时目前的视图定向将会替换所选择的系统默认视角，所有其他的系统视角也会依此变更同时更新。
51 您可以测量边线、面、草图实体、以及零部件之间的最短距离。
请使用菜单上的工具/测量，并且选择一对测量的实体。
52 您可以Windows资源管理器中观看SolidWorks 模型的预览图片。
请在该文件上单击右键选择快速查看，然后可以选择文件/打开文件编辑，来打开该模型的文件。
53 您可以改变使用方向键旋转模型时的转动增量，请选择菜单上的工具/选项/系统选项/视图旋转，然后在方向键选值框内更改数值。
54 您可以使用CTRL-R 重画或重绘您的画面。
55 当输入一个尺寸数值的时候，您可以使用数学式或三角函数式来操作，例如*56 您可以按住CTRL 键选择多个注解，并且同时修改它们。
57 在您可以工程图中双击剖切线，以反转剖面视图的方向。
58 您可以在工程图中拖动折断线，以改变断裂视图的断裂长度。
59 当您使用面、环、或草图轮廓上的每一条边线进行参考实体或等距实体的操作时，选择整个面、环或整个草图会比单一地选择每一个实体来得容易。
60 图纸格式可以如同使用对象链接和嵌入的文件般来操作，这可以允许您将一个如.BMP图象的对象嵌入到格式中。
61 在工程图中按住Shift 键选择尺寸文字的方式，允许您将尺寸从一个视图中移动到另一个视图上。
$0A在工程图中按住C trl 键选择尺寸文字的方式，允许您将尺寸从一个视图中复制到另一个视图上。
62 选择尺寸属性中最大和最小的圆弧条件，标注在圆弧或圆的圆心尺寸可以修改成标注在其相0切的边线上。
63 如果一个特征或重建失败，您可以在FeatureManager设计树中的该图标上单击右键，选择"什么错" 的命令查看。
64 您可以在关联的装配体中（自下而上的设计方式）生成零件。
65 您可以在一个装配体中隐藏或压缩零部件或特征。
隐藏一个零部件或特征将可以使其看不见，而压缩就是从激活的装配体中将其功能性地移除，但并未删除它。
66 您可以使用常用的Windows定义的映射快捷键以快速执行Ctrl-N（新建）67 您可以嵌入一个激活的SolidWorks 对象到MS Word 或其他OLE 2.0 的应用程序中。
68 您可以使用Ctrl-C 和Ctrl-V 从测量对话框中复制其数值并粘贴到其他SolidWorks 对话框中。
69 您可以在零件打开时选择"只读" 选项，用以防止对零件的写入操作。
70 在特征和零部件之间您可以生成确保设计意图的方程式。
71 如果您的默认单位是英寸，您仍可以在数值方框中输入公制单位的值，例如：25mm，SolidWorks 会自动将数值转换成默认的单位。
72 使用菜单上的文件/查找相关零件文件/复制，您可以将装配体上所有参考的文件复制到一个新的目录中。
73 您可以直接将Parasolid 的文件以及装配体输入到SolidWorks 中。
74 您可以用拖动几何公差到尺寸上的方式附加其几何公差到一个尺寸值上。
75 您可以不需使用鼠标即可跳到不同的分割窗口中。
使用Tab 或F6 键激活下一个窗口，Shift-Tab 或Shift-F6 键激活上一个窗口。
76 您可以在两个实体的虚拟交叉点上生成一个草图绘制点。
请按住Ctrl 键后选择实体，并且选择草图绘制点的工具栏图标。
若要改变绘制点的显示，请在菜单上的工具/选项/出详图标签上单击虚拟交角。
77 您可以检查草图来决定它是否可以被用来生成一个指定的特征类型。
当您在编辑草图时，请选择菜单上的工具/草图绘制工具为特征用法检查草图。
