(整理)一点接地的常见接法.

地线标准接法地线是电气系统中非常重要的组成部分，它能够保证电气设备的安全运行和人身安全。

地线的标准接法需要遵循一定的规范和要求，以确保其有效性和安全性。

本文将详细介绍地线的标准接法。

一、地线的概念和作用地线是指电气设备与大地之间的连接线。

其主要作用是保护电气设备和人身安全，防止触电和电气火灾。

地线将电气设备的外壳与大地连接，当电气设备内部发生漏电时，电流会通过地线流入大地，从而保护使用者的安全。

二、地线的种类地线主要分为工作地线和保护地线两种。

1. 工作地线：工作地线是电气设备正常工作所必需的接地线，如变压器的中性点接地、发电机的中性点接地等。

2. 保护地线：保护地线是用来保护电气设备和人身安全的接地线，如电气设备的外壳接地、防雷接地等。

三、地线的标准接法地线的标准接法主要包括以下几点：1. 接地体的选择：接地体应选择导电性能良好、腐蚀性能低的材料，如铜、铝等。

接地体的截面积应根据电气设备的工作电流和保护要求来选择。

2. 接地体的安装：接地体应安装在土壤湿度较高、土壤电阻率较低的地方。

接地体应与地线连接可靠，接触面积应足够大，以减小接触电阻。

3. 接地线的敷设：接地线应采用绝缘性能良好、耐腐蚀的材料。

接地线的敷设应尽量短而直，以减小接地电阻。

接地线与电气设备的连接应采用螺栓连接，连接处应涂抹防锈漆。

4. 接地电阻的测试：接地电阻应根据电气设备的工作电流和保护要求来选择。

接地电阻的测试应定期进行，以确保接地系统的可靠性。

5. 接地系统的维护：接地系统应定期进行检查和维护，如检查接地体的腐蚀情况、接地线的绝缘性能等。

发现问题应及时处理，以确保接地系统的安全可靠。

四、注意事项在进行地线接法时，应注意以下几点：1. 严禁将地线接入水管、燃气管等非导电体上，以免引发安全事故。

2. 严禁将地线接入防雷接地体上，以免影响防雷效果。

3. 严禁将多条地线接入同一接地体上，以免影响接地效果。

4. 在潮湿或腐蚀性环境下，应选择防腐蚀性能良好的接地体和接地线。

电缆接地的几种方法介绍电缆接地是一项重要的技术，它涉及到电缆系统的安全和性能。

在本文中，我将介绍电缆接地的几种常见方法，包括单点接地、多点接地和绝缘接地，以及它们各自的优缺点和适用场景。

同时，我还将分享我的观点和理解，以便您能更好地理解和应用这些方法。

首先，让我们来了解单点接地方法。

单点接地是最基本的接地方式，也是最常用的一种方法。

它通过将电缆的金属屏蔽层或外套通过导线连接到地面，形成一个接地回路。

这种方法简单易行，可以有效地释放电缆系统中的电荷，减少电压的累积。

然而，单点接地也存在一些局限性。

例如，当电缆系统很大或距离较远时，单点接地的效果可能不够理想，因为大电流通过单一接地点可能会造成过高的接地电阻。

为了解决单点接地的局限性，多点接地方法被提出。

多点接地是通过在电缆系统的不同位置设置多个接地点，形成多个导电通路，从而提高整个电缆系统的接地效果。

多点接地可以减少接地电阻，提高接地的可靠性和稳定性。

但是，多点接地的安装和维护较为复杂，需要更多的工作和资源。

除了单点接地和多点接地，绝缘接地是另一种常见的接地方法。

绝缘接地是通过绝缘材料将电缆屏蔽层与地面隔离开来，形成一个绝缘的环境。

这种方法适用于对接地电阻要求较高的场景，例如医院、实验室等，因为它可以减少接地电流的流动。

然而，绝缘接地也带来了一些潜在的问题，例如绝缘材料的老化和损坏可能会导致接地效果下降，需要定期检查和维护。

综上所述，电缆接地的几种方法各有优缺点，适用于不同的场景和要求。

单点接地简单易行，适用于一般的电缆系统。

多点接地提高了接地效果和可靠性，适用于大型和远距离的电缆系统。

绝缘接地适用于对电缆系统中的电流流动和接地电阻要求较高的场景。

根据实际需求和条件选择合适的接地方法可以确保电缆系统的安全和性能。

在我的观点和理解方面，我认为在选择电缆接地方法时应综合考虑多个因素。

首先，要充分了解电缆系统的规模、距离和用途，以确定适合的接地方法。

其次，要考虑使用的材料和设备的可靠性和维护难度，以确保接地系统的长期稳定运行。

一点接地及四极开关一点接地及四极开关的应用在电力系统中，地的接法可以分为两种：多点接地和一点接地。

多点接地是指将多个地点连通，形成一个大地网，这种接法适合于电力设施密集的地区。

而一点接地则是将所有设备的接地点都连接到同一个点上，这种接法适合于电力设施较为稀疏的地区。

一点接地的优点在于可以避免地电位上升和人身触电等问题，同时也可以减小故障电流的大小，从而减轻故障对电网设备的损坏。

但是，在一点接地的电网中，如果出现了接地故障，由于所有设备接地点都连接在一起，故障电流会通过所有设备，造成负荷中断。

因此，一点接地电网需要配备相应的保护装置来及时检测和隔离接地故障，保证电网的可靠性和稳定性。

在一点接地电网的保护装置中，四极开关是一种非常重要的组成部分。

四极开关是一种具有四个接线点的开关，其中两个接线点用于供电，另外两个接线点用于外接保护设备。

四极开关可以实现对一点接地电网的分支和合并，从而实现对各个分支线路的控制和保护。

四极开关的主要作用有以下几个方面：1. 分段控制：一点接地电网通过四极开关进行分段控制，可以实现对各个分支线路的独立控制。

当某个分支出现故障或需要维护时，只需要关闭对应的四极开关即可，其他分支不受影响。

2. 隔离故障：当一点接地电网出现故障时，四极开关可以及时检测并隔离故障电路，避免故障对其他分支线路的影响。

3. 提高电网可靠性：一点接地电网的主要问题是出现接地故障时可能会导致负荷中断。

通过四极开关的应用，可以实现故障的快速检测和隔离，保证电网的可靠性和稳定性。

需要注意的是，四极开关的使用需要遵循一定的原则和操作规程。

在使用四极开关时，需要确保其具备足够的绝缘强度和可靠性，并定期进行检修和维护，以确保其正常运行和稳定性。

综上所述，一点接地及四极开关的应用是电力系统中非常重要的一部分。

通过合理的设计和使用，可以提高电网的可靠性和稳定性，为电力系统的正常运行和发展建立坚实的保障。

除了以上提到的作用，四极开关还可以实现电网的自动化控制。

怎么接地线最简单方法
接地线最简单的方法是在底层屋外倚墙的湿润处打个米的角铁，再引出地线并连接到用电之处。

挖好坑之后，在坑内撒上一些盐，以降低土壤的电阻率。

之后，把电线准备好，在“山”字中间那一竖的扁钢上打孔接线，用专用的线夹，用螺丝拧紧接在地极上，保证接触良好。

等地线安装好后，就可以开始引线，把地线引入配电箱里面，接在它的地排上，再从地排上引出一条地线，连接室内的所有插座。

等地线安装后，要用电笔检测下，看是否带电，是否会有触电等情况。

请注意，此方法仅供参考，在实际操作时仍需严格遵守相关规范和安全要求。

如有疑问，建议咨询专业电工。

配电室接地做法配电室接地是电气工程中非常重要的一项安全措施，其作用是将电气设备的金属外壳或其他导电部分与地之间建立良好的导电连接，以确保人身安全和设备正常运行。

本文将重点介绍配电室接地的做法和相关注意事项。

配电室接地的做法有两种常见的方式：单点接地和多点接地。

单点接地是指将配电室内所有的电气设备的金属外壳或其他导电部分通过导线连接到地网上的同一个接地点。

而多点接地则是将配电室内的电气设备分别连接到地网上的多个接地点，每个接地点之间通过导线相连。

单点接地适用于电气设备较少且集中布置的情况，而多点接地适用于电气设备较多且分散布置的情况。

配电室接地的导体选择也是非常重要的。

常见的接地导体有接地线和接地网。

接地线是用来连接电气设备的金属外壳或其他导电部分与地网的导线，一般采用裸铜线或镀锌铜线。

接地网是由多根导线交叉组成的网状结构，一般采用裸铜线或镀锌铜线制作。

接地导体的选择应根据电气设备的功率、电流和接地电阻等因素进行合理选择，以确保接地效果良好。

配电室接地的布线方式也需注意。

接地导线应尽量短，布线要避免与电源线、信号线等其他线路平行走向，以减小互感干扰。

接地导线的连接应牢固可靠，接地电阻应符合规定的要求。

接地导线的连接方式有螺栓连接和焊接连接，具体选择要根据实际情况进行。

配电室接地还需要注意以下几点。

首先，接地系统应具备良好的导电性能，接地电阻应符合规定的要求。

其次，接地系统应具备良好的耐腐蚀性能，特别是在潮湿、腐蚀性气体等环境条件下，应采取相应的防腐措施，以延长接地系统的使用寿命。

此外，配电室接地系统还需要定期检测和维护，以确保其正常工作状态。

配电室接地是保证电气设备安全运行的重要措施。

在进行配电室接地时，需要选择合适的接地方式和导体，并注意接地导线的布线方式和连接方式。

此外，还需要注意接地系统的导电性能和耐腐蚀性能，并进行定期检测和维护。

通过合理的配电室接地做法，可以有效地保护人身安全和电气设备的正常运行。

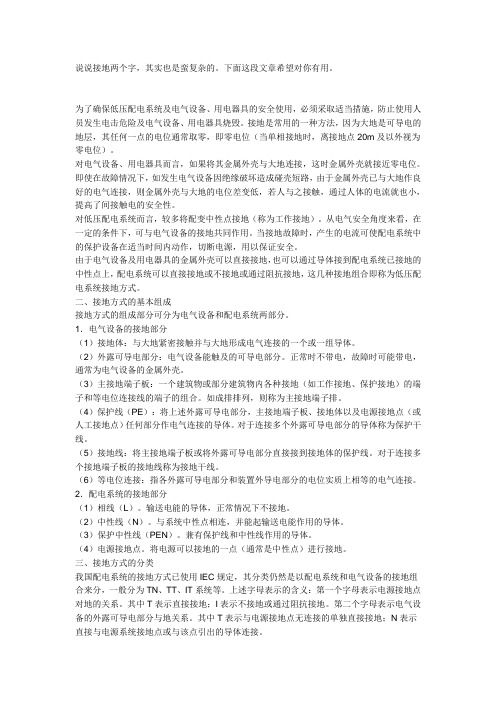

说说接地两个字，其实也是蛮复杂的。

下面这段文章希望对你有用。

为了确保低压配电系统及电气设备、用电器具的安全使用，必须采取适当措施，防止使用人员发生电击危险及电气设备、用电器具烧毁。

接地是常用的一种方法，因为大地是可导电的地层，其任何一点的电位通常取零，即零电位（当单相接地时，离接地点20m及以外视为零电位）。

对电气设备、用电器具而言，如果将其金属外壳与大地连接，这时金属外壳就接近零电位。

即使在故障情况下，如发生电气设备因绝缘破坏造成碰壳短路，由于金属外壳已与大地作良好的电气连接，则金属外壳与大地的电位差变低，若人与之接触，通过人体的电流就也小，提高了间接触电的安全性。

对低压配电系统而言，较多将配变中性点接地（称为工作接地）。

从电气安全角度来看，在一定的条件下，可与电气设备的接地共同作用。

当接地故障时，产生的电流可使配电系统中的保护设备在适当时间内动作，切断电源，用以保证安全。

由于电气设备及用电器具的金属外壳可以直接接地，也可以通过导体接到配电系统已接地的中性点上，配电系统可以直接接地或不接地或通过阻抗接地，这几种接地组合即称为低压配电系统接地方式。

二、接地方式的基本组成接地方式的组成部分可分为电气设备和配电系统两部分。

1．电气设备的接地部分（1）接地体：与大地紧密接触并与大地形成电气连接的一个或一组导体。

（2）外露可导电部分：电气设备能触及的可导电部分。

正常时不带电，故障时可能带电，通常为电气设备的金属外壳。

（3）主接地端子板：一个建筑物或部分建筑物内各种接地（如工作接地、保护接地）的端子和等电位连接线的端子的组合。

如成排排列，则称为主接地端子排。

（4）保护线（PE）：将上述外露可导电部分，主接地端子板、接地体以及电源接地点（或人工接地点）任何部分作电气连接的导体。

对于连接多个外露可导电部分的导体称为保护干线。

（5）接地线：将主接地端子板或将外露可导电部分直接接到接地体的保护线。

对于连接多个接地端子板的接地线称为接地干线。

电力户外的接线方法电力户外的接线方法有很多种，根据不同的用途、电压和环境条件，使用的接线方法也不尽相同。

下面将介绍几种常见的电力户外接线方法。

1. 接地接线方法：电力系统中常会使用地线进行接地保护，以确保人身安全和设备正常运行。

在户外场所，接地线一般埋设在地下，需要防止水分侵入导致接地线的电阻增大。

接地线一般用于连接接地体和电源设备，常见的接地接线方法有横向接地和纵向接地两种。

横向接地是将接地线水平铺设在地下，可以保护整个区域的设备和人员；纵向接地是将接地线垂直埋设在地下，用于保护单个电气设备的接地。

2. 电缆接线方法：电缆是电力输送的重要组成部分，户外场所常使用电缆进行输电和连接。

电缆接线方法包括直埋、管埋和架空等几种。

直埋是将电缆直接埋设在地下，较为常见，适用于较小的输电距离和低电压场合；管埋是将电缆埋设在保护管中，可以更好地保护电缆，适用于较长的输电距离和高电压场合；架空是将电缆悬挂在电力线杆上，适用于较长的输电距离和高电压场合。

3. 开关接线方法：开关在电力系统中常用于控制电流的通断和分配，是电力系统中的关键设备。

户外场所的开关接线方法包括明装开关和隐装开关两种。

明装开关是将开关安装在开关箱或者开关柜中，通过接线完成与电源和负载的连接；隐装开关是将开关安装在地下或者墙壁内，通过导线和电缆连接电源和负载。

4. 变压器接线方法：变压器是电力系统中的重要设备，用于进行变电和电压调节。

户外场所的变压器接线方法包括箱式变压器和柜式变压器两种。

箱式变压器是将变压器安装在箱体内，通过接线完成与电源和负载的连接；柜式变压器是将变压器安装在开关柜中，通过导线和电缆连接电源和负载。

5. 转换接线方法：转换接线是指在电力系统中进行电源切换或者负载分配的接线方法。

户外场所的转换接线方法包括手动切换和自动切换两种。

手动切换是通过人工操作切换开关进行电源切换或者负载分配；自动切换是通过自动控制设备根据预设条件进行电源切换或者负载分配。

发电机转子接地保护原理综述发电机转子绝缘损坏时引起的励磁回路接地故障是常见的故障，据统计，1999年全国100MW及以上发电机发生转子接地故障九次，占发电机本体故障的30％，可见转子接地保护对于保护发电机本体遭受更大的损害有非常重要的意义。

在研制保护装置之前，首先要了解发电机转子接地保护原理。

发电机转子接地保护分为一点接地保护和两点接地保护两种。

本文主要分析了各种保护的基本原理，它们的优缺点以及改进。

一、转子一点接地保护发电机转子一点接地保护方法主要有电桥法，叠加直流电压法，叠加交流电压法（主要是导纳法），乒乓法。

下面分别介绍他们的工作原理及优缺点。

（一）电桥法图1－1电桥式一点接地保护原理图 (a)正常情况下；（b ）经过渡电阻一点接地利用电桥原理构成的一点接地保护，其原理图如图1－1所示。

(a),(b)分别是正常情况和一点接地情况下的原理图。

集中电阻y R 表示绕组对地绝缘分布电阻。

励磁绕组LE 的电阻构成构成电桥的两个臂，外接电阻R1和R2 构成另外两个臂。

正常情况下，调节电阻R1和R2，使流过继电器J 的不平衡电流最小，使继电器的动作电流大于这一不平衡电流。

当一点经过渡电阻接地后，电桥失去平衡，此时继电器的动作。

电流的大小决定于k 点的位置以及过渡电阻Rf 的大小。

当电流大于继电器J 的动作电流时，继电器动作。

当励磁绕组的正端或负端发生接地故障时，这种保护装置的灵敏度很高，然而，当故障点位于励磁绕组中点附近时，即使是金属性接地，保护装置也不能动作。

这是电桥法的根本缺陷。

为了消除这一缺陷，在电桥的1R 臂中串接一只非线性电阻f R 。

非线性电阻0f R u i α-=，其中α是常数，当电压0u 升高，电流i 非线性地增加，电阻f R 下降;反之，则f R 上升。

因此，串接这个非线性电阻后，电桥的平衡条件会随着励磁电压的改变而变化。

在某一电压下的死区，在另一电压下变为动作区，从而减小了拒动的几率。

最简单的接地线方法
最简单的接地线方法：1、首先在机房附近把4根或更多2.5m的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢相距2m。

最简单的接地线方法：2、然后用扁钢（30mm*3mm）将4根角钢串联焊接在一起。

最简单的接地线方法：3、用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m处。

最简单的接地线方法：4、电阻测试仪测量地网阻值小于等于4欧姆，否则在加桩或用田字格时就难以解决了。

最简单的接地线方法：5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢，然后再引入室内。

最简单的接地线方法：6、最后接入信号避雷器地线以及静电地线，这样一来地线就接好了
接地线的作用是什么？
1、保护人身安全
由于静电放电时容易产生大量电荷，如果电器设备没有得到妥当的隔离，将很容易对电器自身及人体造成极大的伤害，而接地线的作用恰巧就是成为高压设备和大地之间的导线，起到避免我们被电荷损伤的目的。

2、防雷
放在过去，一旦发生打雷下雨的情况，电线杆等设备都经常因为雷击而受到损害，有的时候甚至好几天都无法使用，所以接地线的作用在防雷方面就能有非常不错的保护作用，有效延长电器设备的使用寿命。

3、确保正常工作运转
对于一些必须要有电才能进行的工作，比如医疗工作，接地线的作用就是避免遇到断电的突发状况时，不至于受到影响，依然能够正常运行的一种小负荷基准电位。

先说整个系统的地线
除了后级外，前级，DAC，音源等所有接地应是机器的外壳。

这些全部以输出地为中心，电源地，输入地，控制地，全接这点，然后输出地接机壳。

后级则输入地（信号地，是细电流地），接机壳。

这里搞错经常出线手放在机壳有感应声，碰住机壳会细点，放开又大点。

整机以电源地（电容中心）为中心，但不宜这里接机壳，这点地线不是平静的地线，容易使电流在机壳上串扰。

---------输入地一点接中心地。

中心地再分出左右输出地到喇叭，分左右供电地线到功放板。

功放板上也有输入地与输出地，输出地与电源地直接，输入地回到整机的输入地。

为防地线开路，功放板上的输入地与电源地之间加100欧电阻。

当功放板独立的时候，这里搞错容易造成地线环路。

总的来说,还是要注意地线的性质,决不能把强弱电流的地交叉接.强电流供电的地线必须回到强电流的滤波地点.
附件
2007-4-1 21:19
一般的接法
2007-4-1 21:20
双单声道时接法
2007-4-1 21:27
常见的错误接法
2007-4-1 21:35
功放板一件过的时候
正确的接法与常见的错误接法(都是共用电源)那两只100殴的电阻是起隔离作用的吗?
附件
2007-5-5 14:23
2007-5-5 14:23。
