几种常见接地形式的简介与区别(带图)范文

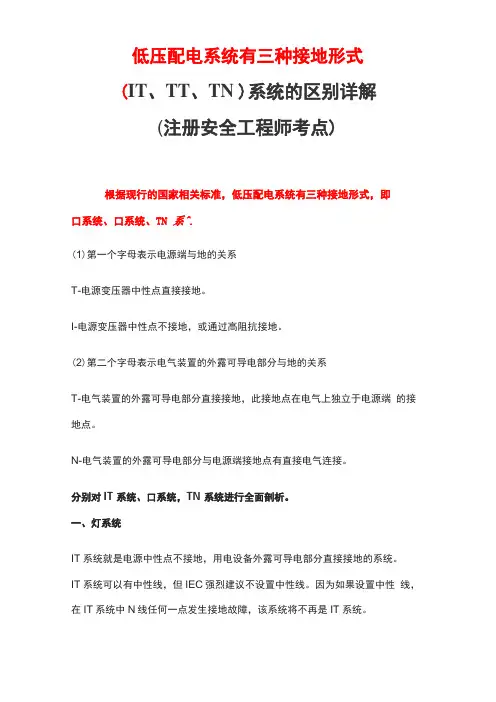

低压配电系统有三种接地形式(IT、TT、TN )系统的区别详解(注册安全工程师考点)根据现行的国家相关标准，低压配电系统有三种接地形式，即口系统、口系统、TN 系^.(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、口系统，TN系统进行全面剖析。

一、灯系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1灯系统接线图口系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；-发生接地故障时，对地电压升高1.73倍；-220V 负载需配降压变压器，或由系统外电源专供；-安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

电气接地种类及作用
电气接地是为了保障电气设备的安全稳定运行而采取的一种措施。

根据接地方式的不同，电气接地可分为直接接地、间接接地和
绝缘接地三种类型。

1.直接接地
直接接地是将电气设备的金属外壳或导体与地面直接接触，形
成一个接地回路。

由于地面的电阻相对较低，可以迅速将电荷消散掉，从而降低触电风险，保护设备和使用者的安全。

直接接地主要
用于低电压电气系统。

2.间接接地
间接接地是通过接地电阻器或同轴电缆等设备间接地接地。

间
接接地可以减小接地电流，避免因接地电流过大而导致火灾或电器
故障。

它主要用于高电压电气系统。

3.绝缘接地
绝缘接地是指在设备的感应器、绕组等关键部件处加装绝缘垫，从而使电气设备与地面保持绝缘状态。

绝缘接地的目的是减小过电压，防止动、静电击穿，保护设备和人员安全。

绝缘接地主要用于
高压电气系统和重要设备的保护。

要点总结：
- 直接接地：直接将设备与地面接触。

- 间接接地：通过接地电阻器或其他电气设备使电气设备与地面间接接触。

- 绝缘接地：在关键部件处增加绝缘垫，将电气设备与地面保持绝缘状态。

不同的电气接地方式应根据电气系统的特点和要求进行选择，以保证电气系统的安全稳定运行。

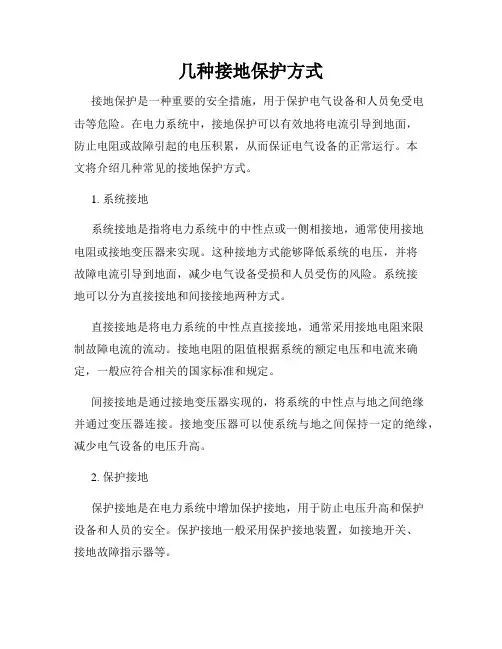

几种接地保护方式接地保护是一种重要的安全措施，用于保护电气设备和人员免受电击等危险。

在电力系统中，接地保护可以有效地将电流引导到地面，防止电阻或故障引起的电压积累，从而保证电气设备的正常运行。

本文将介绍几种常见的接地保护方式。

1. 系统接地系统接地是指将电力系统中的中性点或一侧相接地，通常使用接地电阻或接地变压器来实现。

这种接地方式能够降低系统的电压，并将故障电流引导到地面，减少电气设备受损和人员受伤的风险。

系统接地可以分为直接接地和间接接地两种方式。

直接接地是将电力系统的中性点直接接地，通常采用接地电阻来限制故障电流的流动。

接地电阻的阻值根据系统的额定电压和电流来确定，一般应符合相关的国家标准和规定。

间接接地是通过接地变压器实现的，将系统的中性点与地之间绝缘并通过变压器连接。

接地变压器可以使系统与地之间保持一定的绝缘，减少电气设备的电压升高。

2. 保护接地保护接地是在电力系统中增加保护接地，用于防止电压升高和保护设备和人员的安全。

保护接地一般采用保护接地装置，如接地开关、接地故障指示器等。

接地开关是一种能够将设备与地之间连接或断开的开关装置，可以在故障发生时迅速切断故障电源，避免电气设备的损坏和人员的伤害。

接地故障指示器是一种能够监测电力系统中是否存在接地故障的装置，当接地故障发生时，指示器会报警，提醒操作人员及时采取措施。

3. 信号接地信号接地是指将信号系统中的信号接地，用于保护信号传输的可靠性和设备的正常运行。

在信号系统中，信号接地可以减少电磁干扰和噪音的影响，提高信号的传输质量。

常见的信号接地方式包括单点接地和多点接地。

单点接地是将信号系统中的所有信号共用一个接地点，可以减少接地回路的复杂性，提高信号的稳定性。

多点接地是将信号系统中的不同信号分别接地，可以避免信号之间的干扰和串扰，提高信号传输的清晰度和准确性。

总结：接地保护是保证电气设备和人员安全的重要措施，具备不同的接地方式可以根据具体的工程需求和系统要求选择适合的接地方式。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

接地的类型
————————————————————————————————作者：————————————————————————————————日期：
接地的类型
根据接地与接零的作用不同，可分为以下几种类型：
1、功能性接地
为保证电力系统与电气设备的正常运行，实现其可靠性及固有功能的接地称为功能性接地。

如三相变压器或电动机的中性点接地。

2、保护性接地
为保证人身安全，防止触电事故发生而进行的接地。

如电动机或其它电气设备的金属外壳接地。

3、保护性接零
在低压三相四线制系统的电气设备中，不带电的金属外壳，用导线与零线连接即为保护性接零，如图所示。

图零线和接零
4、重复接地
在中性点直接接地的低压系统中，为确保接零可靠，除在电源中性点进行工作接地外，还在零线的其它地方进行必要的多点接地，如图所示。

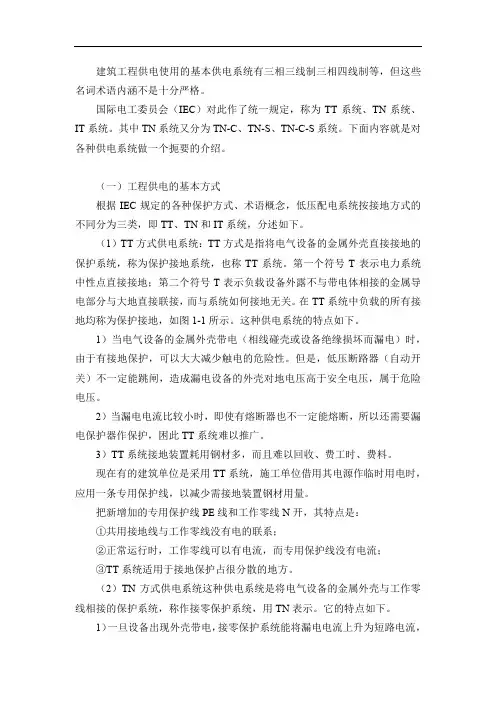

建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN系统、IT系统。

其中TN系统又分为TN-C、TN-S、TN-C-S系统。

下面内容就是对各种供电系统做一个扼要的介绍。

（一）工程供电的基本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

（1）TT方式供电系统：TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，如图1-1所示。

这种供电系统的特点如下。

1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE线和工作零线N开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。

（2）TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。

它的特点如下。

1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

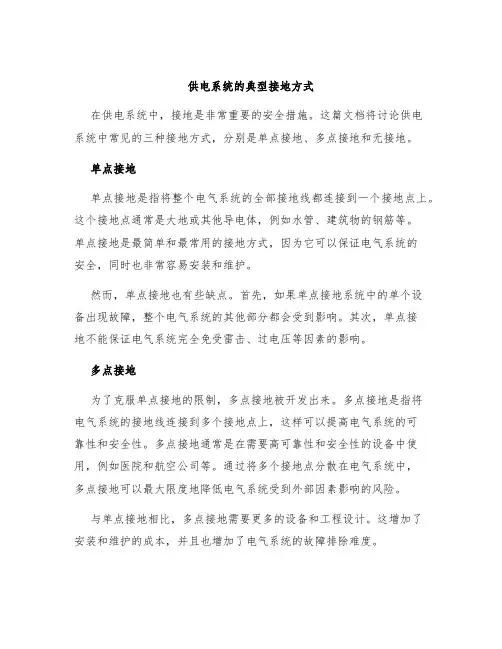

供电系统的典型接地方式在供电系统中，接地是非常重要的安全措施。

这篇文档将讨论供电系统中常见的三种接地方式，分别是单点接地、多点接地和无接地。

单点接地单点接地是指将整个电气系统的全部接地线都连接到一个接地点上。

这个接地点通常是大地或其他导电体，例如水管、建筑物的钢筋等。

单点接地是最简单和最常用的接地方式，因为它可以保证电气系统的安全，同时也非常容易安装和维护。

然而，单点接地也有些缺点。

首先，如果单点接地系统中的单个设备出现故障，整个电气系统的其他部分都会受到影响。

其次，单点接地不能保证电气系统完全免受雷击、过电压等因素的影响。

多点接地为了克服单点接地的限制，多点接地被开发出来。

多点接地是指将电气系统的接地线连接到多个接地点上，这样可以提高电气系统的可靠性和安全性。

多点接地通常是在需要高可靠性和安全性的设备中使用，例如医院和航空公司等。

通过将多个接地点分散在电气系统中，多点接地可以最大限度地降低电气系统受到外部因素影响的风险。

与单点接地相比，多点接地需要更多的设备和工程设计。

这增加了安装和维护的成本，并且也增加了电气系统的故障排除难度。

无接地无接地方式是指将电气系统中的所有接地线都断开，不与任何地面接触。

这种接地方式通常用于特殊设备的保护，例如精密仪器、计算机设备和无线电通信设备。

因为这些设备需要信号和数据的高质量传输，而接地会产生电磁干扰，降低传输质量。

无接地方式消除了接地的干扰，从而改善了传输质量。

无接地方式需要精细的工程设计和建议，例如通过使用绝缘材料，并确保接地线不接触坚硬表面。

这种方式不适用于普通用途的电气系统，因为电气系统的安全性受到了影响。

结论在供电系统中，接地是必不可少的安全措施。

选择合适的接地方式是非常重要的，因为这将决定电气系统的可靠性和安全性。

单点接地是简单的、广泛使用的方式，多点接地提高了可靠性和安全性，但需要更多的设备和工程设计。

无接地方式适用于特殊设备的保护，需要精细的工程设计。

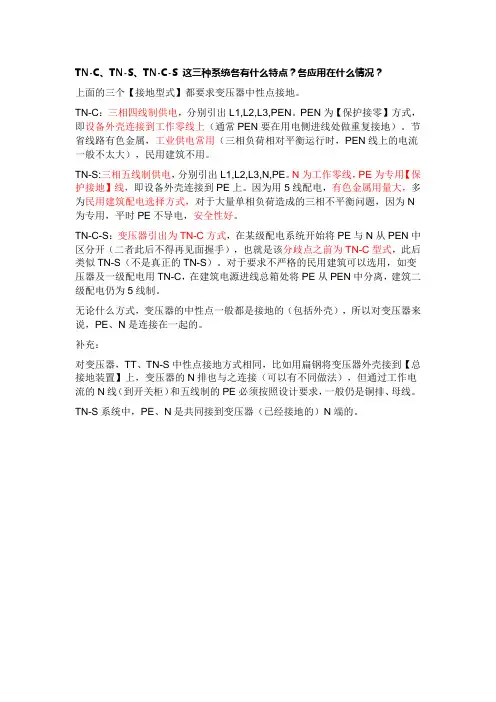

TN-C、TN-S、TN-C-S 这三种系统各有什么特点？各应用在什么情况？
上面的三个【接地型式】都要求变压器中性点接地。

TN-C：三相四线制供电，分别引出L1,L2,L3,PEN。

PEN为【保护接零】方式，即设备外壳连接到工作零线上（通常PEN要在用电侧进线处做重复接地）。

节省线路有色金属，工业供电常用（三相负荷相对平衡运行时，PEN线上的电流一般不太大），民用建筑不用。

TN-S:三相五线制供电，分别引出L1,L2,L3,N,PE。

N为工作零线，PE为专用【保护接地】线，即设备外壳连接到PE上。

因为用5线配电，有色金属用量大，多为民用建筑配电选择方式，对于大量单相负荷造成的三相不平衡问题，因为N 为专用，平时PE不导电，安全性好。

TN-C-S：变压器引出为TN-C方式，在某级配电系统开始将PE与N从PEN中区分开（二者此后不得再见面握手），也就是该分歧点之前为TN-C型式，此后类似TN-S（不是真正的TN-S）。

对于要求不严格的民用建筑可以选用，如变压器及一级配电用TN-C，在建筑电源进线总箱处将PE从PEN中分离，建筑二级配电仍为5线制。

无论什么方式，变压器的中性点一般都是接地的（包括外壳），所以对变压器来说，PE、N是连接在一起的。

补充：
对变压器，TT、TN-S中性点接地方式相同，比如用扁钢将变压器外壳接到【总接地装置】上，变压器的N排也与之连接（可以有不同做法），但通过工作电流的N线（到开关柜）和五线制的PE必须按照设计要求，一般仍是铜排、母线。

TN-S系统中，PE、N是共同接到变压器（已经接地的）N端的。

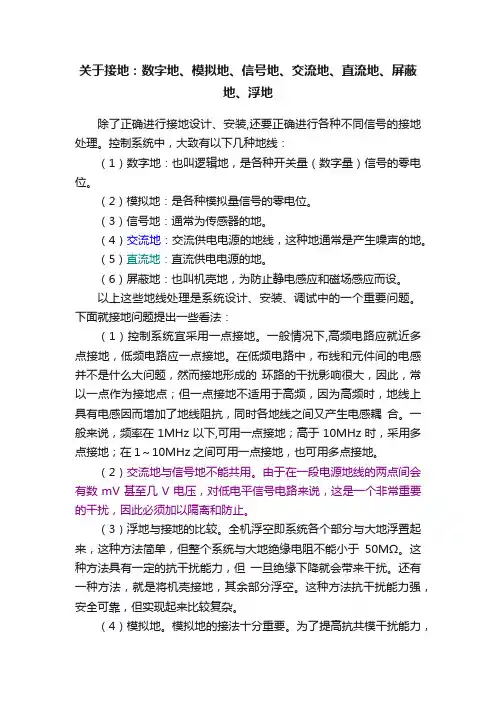

关于接地：数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。

控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。

（2）模拟地：是各种模拟量信号的零电位。

（3）信号地：通常为传感器的地。

（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。

（5）直流地：直流供电电源的地。

（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。

以上这些地线处理是系统设计、安装、调试中的一个重要问题。

下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。

一般情况下,高频电路应就近多点接地，低频电路应一点接地。

在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。

一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。

（2）交流地与信号地不能共用。

由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。

（3）浮地与接地的比较。

全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。

这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。

还有一种方法，就是将机壳接地，其余部分浮空。

这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。

（4）模拟地。

模拟地的接法十分重要。

为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。

对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。

（5）屏蔽地。

在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。

根据屏蔽目的不同，屏蔽地的接法也不一样。

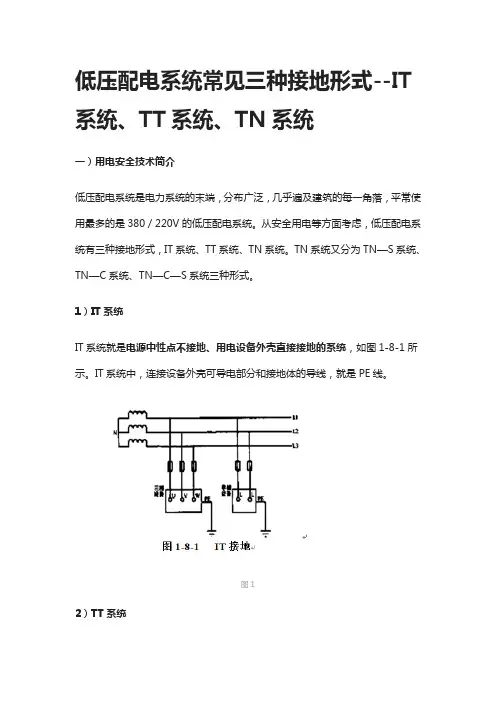

低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一）用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。

从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。

TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1）IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。

IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

图12）TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。

通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。

图23）TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。

(1)TN—S系统TN—S系统如图1-8-3所示。

图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。

在这种系统中，中性线N和保护线PE是分开的。

TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。

TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。

新楼宇大多采用此系统。

图3（2）TN-C系统TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。

在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。

此时注意火线（L)与零线(N)要接对，否则外壳要带电。

TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。

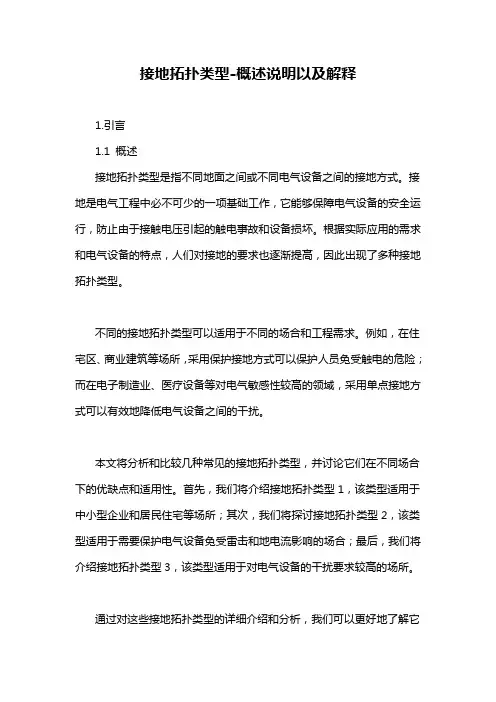

接地拓扑类型-概述说明以及解释1.引言1.1 概述接地拓扑类型是指不同地面之间或不同电气设备之间的接地方式。

接地是电气工程中必不可少的一项基础工作，它能够保障电气设备的安全运行，防止由于接触电压引起的触电事故和设备损坏。

根据实际应用的需求和电气设备的特点，人们对接地的要求也逐渐提高，因此出现了多种接地拓扑类型。

不同的接地拓扑类型可以适用于不同的场合和工程需求。

例如，在住宅区、商业建筑等场所，采用保护接地方式可以保护人员免受触电的危险；而在电子制造业、医疗设备等对电气敏感性较高的领域，采用单点接地方式可以有效地降低电气设备之间的干扰。

本文将分析和比较几种常见的接地拓扑类型，并讨论它们在不同场合下的优缺点和适用性。

首先，我们将介绍接地拓扑类型1，该类型适用于中小型企业和居民住宅等场所；其次，我们将探讨接地拓扑类型2，该类型适用于需要保护电气设备免受雷击和地电流影响的场合；最后，我们将介绍接地拓扑类型3，该类型适用于对电气设备的干扰要求较高的场所。

通过对这些接地拓扑类型的详细介绍和分析，我们可以更好地了解它们的特点和适用范围，并为电气工程实践提供一定的指导。

同时，我们将探讨接地拓扑类型的应用，包括在电力系统、通信网络和电子制造业等方面的具体应用案例。

最后，我们将展望接地拓扑类型的未来发展，包括可能的改进和创新方向，以适应新的电气设备和工程需求。

1.2文章结构文章结构的主要作用是为读者提供一个整体的视角和对文章内容的大致了解。

它可以帮助读者更好地理清思路，快速获取所需信息。

本文主要通过以下三个部分来展开讨论：引言、正文和结论。

引言部分首先概述了接地拓扑类型的主要内容，简单介绍了接地拓扑类型的定义和作用。

接着，引言部分会给出文章的结构和目的。

接下来是正文部分。

正文部分将重点讨论三种不同的接地拓扑类型。

分别介绍每一种类型的定义、特点、应用领域等相关内容。

每一种类型的介绍都将以一个小节进行，以便读者更好地理解和区分不同的接地拓扑类型。

常见接地系统的类型介绍
1 接地系统类型的划分
1.1 TN系统
TN系统的电源带电部分有一点直接接地，电气设备外露导电部分与该点连接。

它又分为TN-S、TN-C-S、TN-C三种类型。

注：在具备总等电位联结条件下，TN系统不必设置重复接地。

1.1.1 TN-S系统
全系统中N线与PE线是分开的，如图1所示。

图 1 TN-S 系统
1.1.2 TN-C-S系统
系统中电源干线中的N线与PE线是合一的，进入建筑物后自进线配电箱开始两者是分开的，如图2 所示。

图 2 TN-C-S 系统
1.1.3 TN-C系统
全系统中N线与PE线是合一的，如图3所示。

图 3 TN-C 系统
1.2 TT系统
TT系统的电源带电部分有一点直接接地，电气设备的外露导电部分接至与电源接地无关连的单独接地极，如图4所示。

图 4 TT 系统
1.3 IT系统
IT系统中的电源带电部分与地不连接或经一阻抗连接，电气设备的外露导电部分则是接地的，如图5所示。

图 5 IT 系统
2 接地系统文字符号的含义
第一个字母表示电气系统的电源与地的关系：
T——电源带电部分中的一点（通常为中性点）与地直接连接；I——电源带电部分与地绝缘，或电源的一点经阻抗接地。

第二个字母表示电气设备的外露导电部分与地的关系：
T——设备的外露导电部分与地直接连接，与电源的接地点无关联；
N——设备外露导电部分与电源接地点直接连接。

如其后还有文字符号时，则表示中性线（N线）与保护地线（PE线）的组合：
S——中性线和保护接地线是分开的；
C——中性线和保护接地线是合一的。

三种接地系统，一目了然电源侧的接地称为系统接地，负载侧的接地称为保护接地。

根据国际电工委员会规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。

小编为大家逐一介绍这三种系统。

字母含义（1）第一个字母表示电源端与地的关系：T-电源端有一点直接接地，I-电源端所有带电部分不接地或有一点通过阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系：T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N-电气装置的外露可导电部分与电源端接地点有直接电气连接ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所，如10KV及 35KV的高压系统和矿山、井下的某些低压供电系统。

不适合在施工现场应用（常用TN-S接零保护系统），也可用于农村地区。

但不能装断零保护装置，因正常工作时中性线电位不固定，也不应设置零线重复接地。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

是将电气设备的金属外用保护零线与该中心点连接，称作保护接零系统。

按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：TN—C：电源变压器中性点接地，保护零线(PE)与工作零线(N)共用（简称PEN），称为三相四线制系统。

适用于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入PEN，从而中性线N带电，且极有可能高于50V，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位;应将PEN线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

缺陷：(1) 当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压，触及零线可能导致触电事故。

(2) 通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。

除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。

控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。

（2）模拟地：是各种模拟量信号的零电位。

（3）信号地：通常为传感器的地。

（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。

（5）直流地：直流供电电源的地。

（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。

以上这些地线处理是系统设计、安装、调试中的一个重要问题。

下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。

一般情况下,高频电路应就近多点接地，低频电路应一点接地。

在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。

一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。

（2）交流地与信号地不能共用。

由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。

（3）浮地与接地的比较。

全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。

这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。

还有一种方法，就是将机壳接地，其余部分浮空。

这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。

（4）模拟地。

模拟地的接法十分重要。

为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。

对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。

（5）屏蔽地。

在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。

根据屏蔽目的不同，屏蔽地的接法也不一样。

电场屏蔽解决分布电容问题，一般接大地；电磁场屏蔽主要避免雷达、电台等高频电磁场辐射干扰。

接地的几种方法接地从字面来看上十分简单事情，但是对于经历过电磁干扰挫折的人来说可能是一个最难掌握的技术。

实际上在电磁兼容设计中，接地是最难的技术。

面对一个系统，没有一个人能够提出一个绝对正确的接地方案，多少会遗留一些问题。

造成这种情况的原因是接地没有一个很系统的理论或模型，人们在考虑接地时只能依靠他过去的经验或从书上看到的经验。

但接地是一个十分复杂的问题，在其它场合很好的方案在这里不一定最好。

关于接地设计在很大程度上依赖设计师的直觉，也就是他对“接地”这个概念的理解程度和经验。

因此，我们将不断地为大家有关接地方面的文章，使大家循序渐进地形成对接地的直觉。

1、接地的方法接地的方法很多，具体使用那一种方法取决于系统的结构和功能。

“接地”的概念首次应用在电话的设计开发中。

从1881 年初开始采用单根电缆为信号通道，大地为公共回路。

这就是第一个接地问题。

但是用大地作为信号回路会导致地回路中的过量噪声和大气干扰。

为了解决这个问题，增加了信号回路线。

现在存在的许多接地方法都是来源于过去成功的经验，这些方法包括：1) 单点接地：如图1 所示，单点接地是为许多在一起的电路提供公共电位参考点的方法，这样信号就可以在不同的电路之间传输。

若没有公共参考点，就会出现错误信号传输。

单点接地要求每个电路只接地一次，并且接在同一点。

该点常常一地球为参考。

由于只存在一个参考点，因此可以相信没有地回路存在，因而也就没有干扰问题。

图1 单点和星形接地2) 多点接地：如图2 所示，从图中可以看出，设备内电路都以机壳为参考点，而各个设备的机壳又都以地为参考点。

这种接地结构能够提供较低的接地阻抗，这是因为多点接地时，每条地线可以很短；并且多根导线并联能够降低接地导体的总电感。

在高频电路中必须使用多点接地，并且要求每根接地线的长度小于信号波长的1/20。

图2 多点接地3) 混合接地：混合接地既包含了单点接地的特性，又包含了多点接地的特性。

接地的类型1）工作接地：是指发电机、变压器的中性点接地，主要作用是加强低压系统电位的稳定性，减轻由于一相接地，高低压短接等原因产生过电压的危险性。

2）保护接地：就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护人的方式。

3）保护接地：是指电气设备正常情况下不带电的金属部分用金属导体与系统中的零线连接起来，当设备绝缘损坏碰壳时，就形成单相金属性短路，短路电流流经相线——零线回路，而不经过电源中性点接地装置，从而产生足够大的短路电流，使过流保护装置迅速动作，切断漏电设备的电源，以保障人身安全。

4）重复接地：当系统中发生碰壳或接地短路时，可以降低零线的对地电压；当零线发生断裂时，可以使故障程度减轻。

5）防雷接地：针对防雷保护设备（避雷针、避雷线、避雷器等）的需要而设置的接地。

对于直击雷，避雷装置（包括过电压保护接地装置在内）促使雷云正电荷和地面感应负电荷中和，以防止雷击的产生；对于静感应雷，感应产生的静电荷，其作用是迅速地把它们导入地中，以避免产生火花放电或局部发热造成易燃或易爆物品燃烧爆炸的危险。

6）防静电接地：设备移动或物体在管道中流动，因磨擦产生静电，它聚集在管道，容器和贮灌或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。

作为静电接低，静电一旦产生,就导入地中,以消除其聚集的可能。

7）隔离接地：把干扰源产生的电场限制在金属屏蔽的内部，使外界免受金属屏蔽内于扰源的影响。

也可以把防止于扰的电器设备用金属屏蔽接地，任何外来干扰源所产生的电场不能穿进机壳内部，使屏蔽内的设备，不受外界干扰源的影响。

8）屏蔽接地：为了防止电磁干扰，在屏蔽体与地或干扰源的金属壳体之间所做的永久良好的电气连接称为屏蔽接地。

所以屏蔽接地属于保护接地。

接地系统的分类及区别建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会(IEC)对此作了统一规定，称为TT系统、TN系统、IT 系统。

其中TN系统又分为TN-C、TN-S、TN-C-S系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT系统TN-C供电系统TN系统TN-SIT系统TN-C-S(一)工程供电的基本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

(1)TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，-1所示。

这种供电系统的特点如下。

1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器(自动开关)不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2)当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

3)TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。

(2)TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

1)一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TT、IT、TN-C、TN-S、TN-C-S低压接地系统全面解析，收藏学习低压配电接地系统要求根据具体的供电系统而做出正确的选择，而且对于电线、电缆的选择也有着较高的要求，如果不能符合要求将会造成不可估计的后果。

所以各单位在进行电气工程安装时必须对低压配电中的接地系统工作给予高度的重视。

一、低压供电系统接地方式及其特点低压配电系统的接地形式分为三种：TN系统、TT系统和IT系统。

字母表示的含义是：第一个字母表示电源对地的关系，第二个字母表示电气设施的外露可导电部分对地的关系，第三、四两个字母表示中性线和保护线的组合情况。

TT系统就是将电气设备的金属外壳作接地保护的系统；TN系统就是将电气设备的金属外壳作接零保护的系统。

（1）TT方式供电系统TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。

第一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

TT系统就是电源中性点直接接地，用电设备外露可导电部分也直接接地的系统。

通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。

附图一 TT接地系统示意图（2）TN方式供电系统TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是 TT 系统的 5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系统优点多。
