动态电子轨道衡

动态电子轨道衡广州南创谭工一．动态电子轨道衡的基本结构动态电子轨道衡的基本结构是由衡区的引轨线路、称量台面系统、称重传感器、测量指示装置等组成。

1.引轨线路动态电子轨道衡引轨线路是一段平直的高质量的铁路线路。

这部分包括秤台两侧铺设在钢筋混凝土基础上的引路和与其连接的平直铁路线。

对引轨的要求：动态电子轨道衡称量轨两端延伸至与一般铁路相连的一段路轨称为引轨。

要求其平直、刚性好，并具有一定的长度，车辆经过这段线路后，应不产生新的振动，原有的振动和摆动得到足够的衰减。

2.称量台面系统动态电子轨道衡称量台面系统是将被称车辆的重量正确地传递给称重传感器的机械系统，包括承重台面轨、台面、主梁、高度调整器和纵向横向限位器及过渡器等。

电子轨道衡的称重台面是一套机械构件，它承受车辆重量，并将承受的重量传递给称重传感器。

目前，动态电子轨道衡称重台面系统的主梁选用的材质大致有二种：钢板和型钢焊接梁、铸钢梁。

动态电子轨道衡限位装置：动态电子轨道衡为使称量台既能上下活动自如，把载荷正确地传递给传感器，又能在车辆通过台面时，保证整个称重台无水平方向的位移，应采用多个纵向、横向限位器。

高度和水平调节器：为调节称量台面的高度和水平，使四个称重传感器均受力，台面系统应安装高度和水平调节器。

过渡器：为了减小车辆从引轨进入称量轨时的冲击，造成的强烈振动，在引轨与称量之间必须设置过渡器。

常用的过渡器有两种：随动桥式和固定悬臂式。

3.测量和指示装置包括:A/D转换器（即通道、称重卡）、计算机、显示器、打印机等。

称重及制表软件：动态轨道衡使用的称重软件，大多数是承德五岳编制的，需要的应用软件有：windows98；VB6.0。

打印制表管理软件由我厂编制，需要的应用软件有：PB6.5。

二.称量原理和称量方式1.称量原理：动态电子轨道衡当列车通过秤台时，承重传力部分完成重量的传递工作；称重传感器在供桥电源的支持下，将重量信号转换成相应的电压信号并送入A／D转换器；A／D转换器把该电压信号转换为相应的数字信号，通过微机内的8255接口板送入计算机；经微机处理后，将重量值送显示器及打印机，完成整个称重过程。

动态轨道衡，微机动态轨道衡苏州明盛电子有限公司多年来专注于动态电子轨道衡、动态汽车衡开发和制造，传承苏州仪表元件厂硬件、软件精华，借鉴学习天水红山试验机械厂秤体技术优势，制造出的动态电子轨道衡，无论在测试精度上还是产品长期稳定性上，性能均得到大幅提升，综合技术处于世界领先水平。

苏州明盛电子有限公司近几年通过和跨国公司产销合作，不断提升产品测试精度和稳定性，动态轨道衡产品精度优于OIML R106国际建议0.5%级或达到OIML R106国际建议0.2%级测试标准，我们的动态汽车衡更是达到OIML国际建议静态III汽车衡检定测试标准。

苏州明盛电子有限公司为了配合动态衡器静态标定和使用，在国内率先推出系列动静态两用称重显示仪表，彻底改变了传统动态衡器的计量模式（通道+计算机），按静态安装调试，按动态跑车使用，每一台动态轨道衡、汽车衡都必须通过严格的III级静态测试才能出厂，现场无需机械调试，预埋件、过桥和大梁整体安装，精密的机械定位结构保证了产品安装前后性能一致，检定时直接按静态标定后由软件自动计算动态称重系数，无需反复跑车确认经验系数可以直接投入动态使用，减轻了检定测试工作量。

苏州明盛电子有限公司始终坚持“品质第一、服务至上、为客户创造价值”的信念，产品开发致力于不断创新和超越，基于产品的良好性能，我们承诺所提供的动态轨道衡产品按国际建议OIML0.5%标准测试。

苏州明盛电子有限公司建立了完善的设计、生产、销售和售后服务体系，拥有一批经验丰富、技术过硬的专业队伍，完善的质量保证体系，充分保证了产品的稳定可靠性，在冶金、矿山、能源、化工、物流、石油、铁路、港口、粮食储运等领域得到了广泛应用。

欢迎国内外动态轨道衡生产企业洽谈合作，我们将以一流的品质、完善的售后服务帮助同行提升产品性能，积极倡导国内动态轨道衡、动态汽车衡检定标准与国际接轨，提升动态衡器在国际市场的产品形象。

产品精度参照国际建议OIML R106标准测试，精度：0.5%，车速v≤15km/h，规格：GCU-100D（3.8x1.435）规格：GCU-100S（3.8x1.435）价格：32万价格：48万精度：0.2%，车速v≤10km/h，规格：GCU-100D（3.8x1.435）规格：GCU-100S（3.8x1.435）价格：60万价格：80万测试达不到预期水平，只收取60%的成本费用。

动态电子轨道衡应用于维护摘要：电子动态轨道衡属于许多公司重要的物资计量点，可实现对列车的不摘钩、不停靠连续动态自动称重计量。

动态轨道衡的效率要高于静态电子轨道衡，可以大大提高了工作效率。

然而在对动态轨道衡更依赖的同时，对其计量精度也提出了更高的要求。

一方面动态轨道衡维修、检修率必须低，以确保铁路运输效率，进厂物资能及时装卸；另一方面尽可能的降低计量误差，保证数据的准确。

因此，如何确保动态轨道衡的计量精度，将其计量误差控制在最小范围之内，是摆在我们面前最重要的任务。

关键词：动态；电子轨道衡；维护引言动态电子轨道衡即“自动轨道衡”，是一种对行进中的列车进行自动称量的大型衡器，能够在不摘钩、不停车的条件下，完成对列车的机车判别、测量列车速度逐节车皮自动称量和整列车的自动累计称重等，一般用于大宗物料的贸易结算计量，在大型工矿企业和港口等场合应用颇多。

动态电子轨道衡既然是商用衡器，对其计量精度和稳定性自然就要求较高，即使再好的衡器，如果稳定性出了问题，其计量精度也就无从谈起。

文中就中国平煤神马集团旗下某公司动态电子轨道衡的工作不稳定问题所采取的十分有效的技术措施进行详细介绍，希望对动态电子轨道衡用户和生产厂家在分析和处理同类故障时能有所帮助。

1 动态电子轨道衡结构与原理1.1 动态轨道衡的结构组成动态电子轨道衡一般由引线轨、承重台面、称重传感器、称量显示控制仪表（或装置）和逻辑控制器等五大部分所组成。

1.2 动态轨道衡器的基本工作原理基本工作原理：当承重货物列车进入称量台面时，在重力的作用下，使称重传感器弹性体产生形变，输出与重量数据成比例的电信号，经称重转换仪表进行放大、滤波等处理，然后经模数（A/D）转换器将模拟量转换成数字量送至计算机进行，最终计算出当前车皮的重量并显示出来。

2 动态电子轨道衡安装及调试2.1动态电子轨道衡软件设计动态电子轨道衡软件设计主要实现数字滤波、重量计算、车型识别、数据处理等功能。

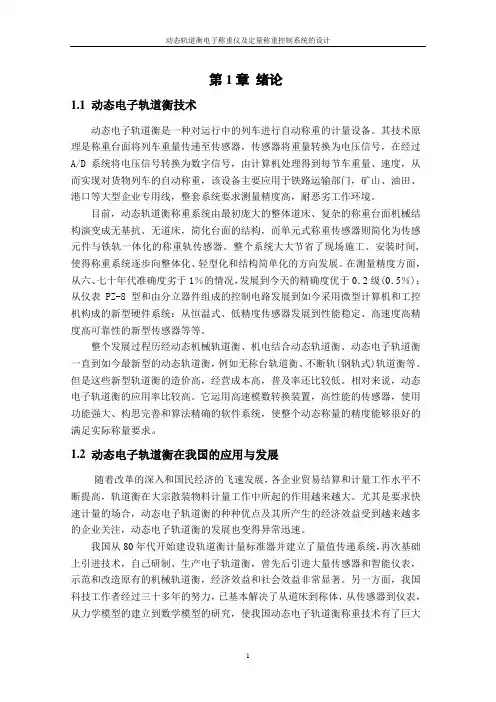

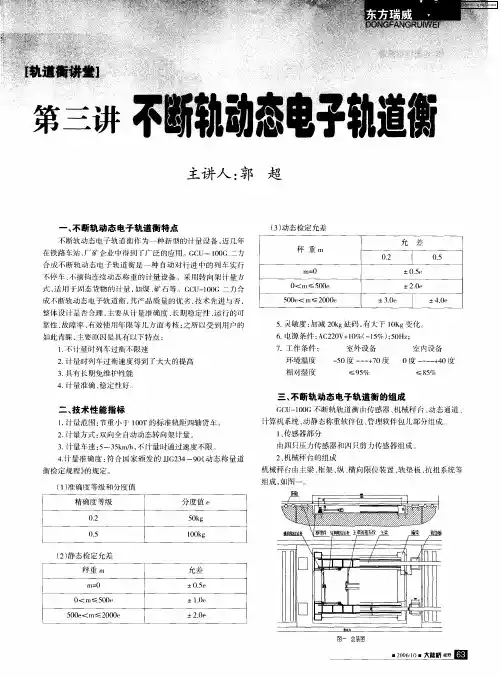

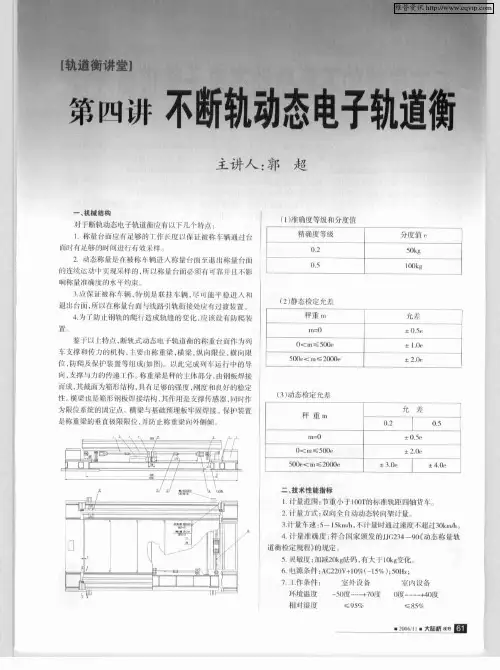

第1章绪论1.1动态电子轨道衡技术动态电子轨道衡是一种对运行中的列车进行自动称重的计量设备。

其技术原理是称重台面将列车重量传递至传感器，传感器将重量转换为电压信号，在经过A/D系统将电压信号转换为数字信号，由计算机处理得到每节车重量、速度，从而实现对货物列车的自动称重，该设备主要应用于铁路运输部门，矿山、油田、港口等大型企业专用线，整套系统要求测量精度高，耐恶劣工作环境。

目前，动态轨道衡称重系统由最初庞大的整体道床、复杂的称重台面机械结构演变成无基抗、无道床，简化台面的结构，而单元式称重传感器则简化为传感元件与铁轨一体化的称重轨传感器。

整个系统大大节省了现场施工、安装时间,使得称重系统逐步向整体化、轻型化和结构简单化的方向发展。

在测量精度方面，从六、七十年代准确度劣于1％的情况，发展到今天的精确度优于0．2级(0．5％)；从仪表PZ-8型和由分立器件组成的控制电路发展到如今采用微型计算机和工控机构成的新型硬件系统：从恒温式、低精度传感器发展到性能稳定、高速度高精度高可靠性的新型传感器等等。

整个发展过程历经动态机械轨道衡、机电结合动态轨道衡、动态电子轨道衡一直到如今最新型的动态轨道衡，例如无称台轨道衡、不断轨(钢轨式)轨道衡等。

但是这些新型轨道衡的造价高，经营成本高，普及率还比较低。

相对来说，动态电子轨道衡的应用率比较高。

它运用高速模数转换装置，高性能的传感器，使用功能强大、构思完善和算法精确的软件系统，使整个动态称量的精度能够很好的满足实际称量要求。

1.2 动态电子轨道衡在我国的应用与发展随着改革的深入和国民经济的飞速发展，各企业贸易结算和计量工作水平不断提高，轨道衡在大宗散装物料计量工作中所起的作用越来越大。

尤其是要求快速计量的场合，动态电子轨道衡的种种优点及其所产生的经济效益受到越来越多的企业关注，动态电子轨道衡的发展也变得异常迅速。

我国从80年代开始建设轨道衡计量标准器并建立了量值传递系统，再次基础上引进技术，自己研制、生产电子轨道衡，曾先后引进大量传感器和智能仪表，示范和改造原有的机械轨道衡，经济效益和社会效益非常显著。

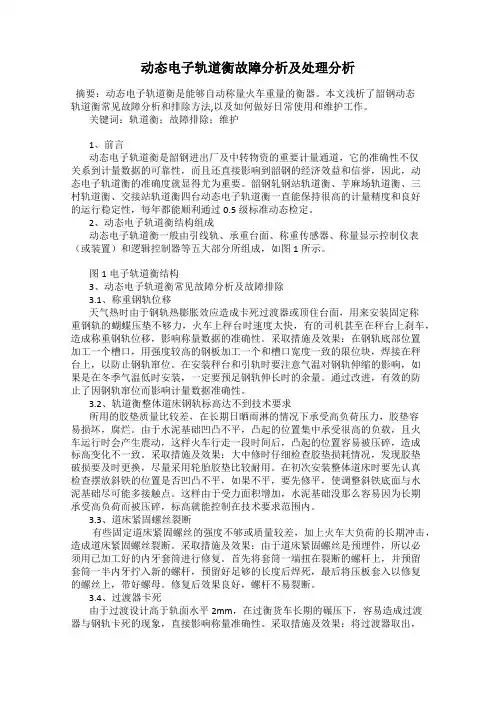

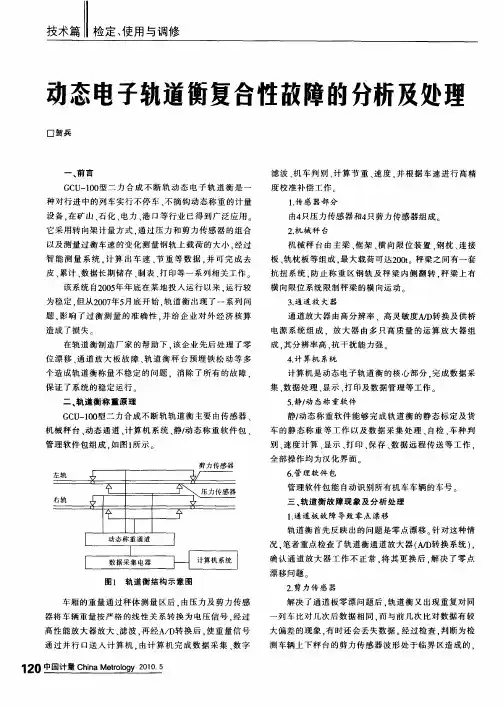

动态电子轨道衡故障分析及处理分析摘要：动态电子轨道衡是能够自动称量火车重量的衡器。

本文浅析了韶钢动态轨道衡常见故障分析和排除方法,以及如何做好日常使用和维护工作。

关键词：轨道衡；故障排除；维护1、前言动态电子轨道衡是韶钢进出厂及中转物资的重要计量通道，它的准确性不仅关系到计量数据的可靠性，而且还直接影响到韶钢的经济效益和信誉，因此，动态电子轨道衡的准确度就显得尤为重要。

韶钢轧钢站轨道衡、芋麻场轨道衡、三村轨道衡、交接站轨道衡四台动态电子轨道衡一直能保持很高的计量精度和良好的运行稳定性，每年都能顺利通过0.5级标准动态检定。

2、动态电子轨道衡结构组成动态电子轨道衡一般由引线轨、承重台面、称重传感器、称量显示控制仪表（或装置）和逻辑控制器等五大部分所组成，如图1所示。

图1电子轨道衡结构3、动态电子轨道衡常见故障分析及故障排除3.1、称重钢轨位移天气热时由于钢轨热膨胀效应造成卡死过渡器或顶住台面，用来安装固定称重钢轨的蝴蝶压垫不够力，火车上秤台时速度太快，有的司机甚至在秤台上刹车，造成称重钢轨位移，影响称量数据的准确性。

采取措施及效果：在钢轨底部位置加工一个槽口，用强度较高的钢板加工一个和槽口宽度一致的限位块，焊接在秤台上，以防止钢轨窜位。

在安装秤台和引轨时要注意气温对钢轨伸缩的影响，如果是在冬季气温低时安装，一定要预足钢轨伸长时的余量。

通过改进，有效的防止了因钢轨窜位而影响计量数据准确性。

3.2、轨道衡整体道床钢轨标高达不到技术要求所用的胶垫质量比较差，在长期日晒雨淋的情况下承受高负荷压力，胶垫容易损坏，腐烂。

由于水泥基础凹凸不平，凸起的位置集中承受很高的负载，且火车运行时会产生震动，这样火车行走一段时间后，凸起的位置容易被压碎，造成标高变化不一致。

采取措施及效果：大中修时仔细检查胶垫损耗情况，发现胶垫破损要及时更换，尽量采用轮胎胶垫比较耐用。

在初次安装整体道床时要先认真检查摆放斜铁的位置是否凹凸不平，如果不平，要先修平，使调整斜铁底面与水泥基础尽可能多接触点。

浅谈动态轨道衡设计、校准、使用宋斯建（萍钢计控部）[摘要]文章主要介绍我公司200t 全电子动态轨道衡的设计、校准和维护保养的几点经验，供相互交流。

[关键字]全电子动态轨道衡、双台面、整体计量、转向架计量、静态计量、动态计量1、概述动态轨道衡是在非停止状态下的称重，它与静态轨道衡在于节省时间提高了工作效率。

随着国民经济快速发展的要求，这种计量方式越来越引起人们的重视，对于快速组织调配，组织运输，组织生产起到了十分重要的作用。

它一改原先手抄重量和车号的方式，实现重量和车号自动生成，只需过磅后选择供货方、收货方、物料名称等就形成了磅单。

我公司（安源钢铁公司）是一个新公司，要上马（现已投产近一年）一台动、静两用的轨道衡，满足对外购焦炭、球子、矿粉等大宗原材料进行动态计量、合金、生铁等贵重原料进行静态计量，出厂的钢材（钢筋、线材）进行动态监控（已在高精度成品磅计量过）。

⒉初步设想和方案的确定一个轨道衡最终的好坏关键在建前周密的设计，也就是对承建方提出实际的、可行的要求。

同时考虑车型的复杂性和磅的精度还有成本问题，短的单台面分两次牵引过磅的精度很难做到；长的单台面整车过磅的长度对各种车型又很难满足；三台面造价又太贵，所以指定采用双台面。

下面就是我们根据以前轨道衡的经验对这次轨道衡所提的主要要求：⑴该轨道衡为双台面断轨的全电子动态轨道衡，同时要求可单独使用转向架计量，也可两台合并使用进行整车计量。

⑵称重方式：同时具备①双向全自动动态单转向架计量（即两个都能单台计量），②双向全自动动态双转向架整车计量，③双转向架整车静态计量，④当某台出现故障时双台能自动无扰切换到无故障的单台计量。

⑶称重笵围：单转向架≤100t 的标准轨道（间距1435mm ）的各种类四轴货车（主要是铁路上使用的各种敞车和蓬车）。

⑷检定时，静态达到了国家国标《JJG781-92计量检定规程》的要求，动态（速度≤15km/h）达到国标《JJG234-90动态称重轨道衡检定规程》的要求。

动态轨道衡电子称重仪及定量称重控制系统设计一、引言动态轨道衡电子称重仪及定量称重控制系统广泛应用于工业生产中的称重过程。

其主要功能是通过传感器获取物体的重量，并通过控制系统进行数字化处理和控制。

本文将详细介绍动态轨道衡电子称重仪及定量称重控制系统的设计。

二、系统结构设计1.传感器模块传感器模块使用高精度压力传感器来测量物体的重力，通过变化的电压信号输出。

传感器需要与称重台面相连，以便稳定的获取物体的重量，并通过模数转换器将模拟电压信号转换为数字信号。

2.中控模块中控模块是整个系统的核心，负责接收传感器模块输出的数字信号，并进行数字化处理和控制。

中控模块通常包括微处理器、存储器和输入输出接口等部分。

微处理器负责计算物体的重量，并将结果保存在存储器中。

输入输出接口连接着显示模块和操作面板，用于显示结果并接收用户的操作。

3.显示模块显示模块负责将中控模块输出的结果以可视化的形式显示给用户。

显示模块通常采用液晶显示屏或LED显示屏。

用户可以通过操作面板上的按钮或触摸屏进行操作，如启动称重、清零、切换单位等。

三、系统工作原理1.程序设计通过编程控制，中控模块将接收到的数字信号进行滤波和放大处理，再根据提前设定好的校准系数计算物体的实际重量。

结果将保存在存储器中，并通过显示模块展示给用户。

2.稳定控制为了确保称重的准确性，控制系统还需要对台面上物体的运动进行稳定控制。

通过控制台面上的电机驱动，调整平衡和阻尼，使得称重物体在称重过程中保持相对稳定的运动状态，从而得到准确的重量结果。

3.通讯接口为了方便数据传输和外部控制，控制系统还可以提供通讯接口。

通过串口或以太网接口，可以实现与上位机的数据交互，以及远程控制和监控。

四、系统性能要求1.精度要求：系统的重量测量精度应达到工业生产的要求，通常在0.1%以内。

2.非线性度：控制系统对于不同重量范围的物体应当具有较好的非线性度，尽量减小测量误差。

3.阻尼控制：系统需要根据物体的运动状态动态调整阻尼，以保持称重的稳定性。

专利名称：动态电子轨道衡专利类型：实用新型专利
发明人：冉光超,冯奇,吴超
申请号：CN201120136572.4申请日：20110503
公开号：CN202057404U
公开日：
20111130
专利内容由知识产权出版社提供
摘要：本实用新型提供一种动态电子轨道衡，包括置于称重轨下的秤台(8)、秤台(8)下的称重传感器(2)、与称重传感器电连接的称量控制器(1)，其称量控制器(1)采用嵌入式MCU作为称量控制器，与称量控制器(1)连接的输入信号还包括轨道接近开关(3)、车号识别天线(4)、摄像机(5)，称量控制器(1)的输出与显示器(6)连接，称量控制器(1)的输出还设与本地和/或远程计算机通讯的数据输入输出接口(7)。

轨道接近开关(3)安装在轨道衡所在称重轨的前后两端。

摄像机(5)安装在秤台(8)两边。

显示器(6)采用LED数码显示。

申请人：武汉钢铁(集团)公司
地址：430080 湖北省武汉市武昌友谊大道999号A座15层
国籍：CN
代理机构：武汉开元知识产权代理有限公司
代理人：刘志菊
更多信息请下载全文后查看。
