智能化计量管理系统轨道衡智能称重1 苏州明盛电子有限公司一．轨道衡智能称重系统简介轨道衡称重设备是一般中大型厂矿企业的常见的铁路计量设备，由于轨道衡只是计量设备，一般计量过程中的车号、自重等数据信息需要人工抄录并输入计算机，这样势必存在很多人为因数，导致且精度不高，存在抄错、漏抄等现象，随着运输量的逐年增加，目前这种传统操作方式已经不能满足企业的自动化要求的计量需求。
因此，如何将动态轨道衡，电子车号识别系统，自动视频录象，自动车号图象抓拍，联网软件整合在一个系统中，实现自动称重，自动读车号，智能车号图象补救，是一个急需解决的问题。
我公司在积累大量应用实践经验的基础上，推出了轨道衡智能称重系统，在不改动原来态轨道衡的基础上，统结合了车号自动识别技术、摄像监控技术、红外判辆技术及远程在线诊断维护技术，远程控制防雷电源技术，真正实现了轨道衡的智能化称重，确保车号、重量、抓拍图片一一对应，并保存到计算机内，最大程度保证了计量数据安全性及数据可溯源性。
该系统还可满足不同运行工况，如停车，倒车等。
2二．系统布置在原有轨道衡设备的基础上，增加视频系统、车号识别系统、红外分车装置，实现智能称重。
三．系统功能四、轨道衡智能系统功能介绍轨道衡智能称重系统主要由轨道衡（静态轨道衡或动态轨道衡），车号识别系统、视频记录及车号图象抓拍系统（智能补救）、红外分车装置、远程防雷控制电源、智能称重及远程管理软件。
1．轨道衡动静态计量功能现有轨道衡设备不用任何改动，动态轨道衡，静态轨道衡，铁水衡均可适用本系统。
2．车号识别功能系统自动识别铁路货车的车型、车号、车种，同时记录车次、车辆数、到达时间、车辆通过时间，系统自动区分空车重车，自动空重配对，实现自动去皮，所有信息自动保存到数据库中。
MS-115电子车号识别技术指标项目技术指标工作频率910.10\912.10\914.10MHz工作温度-30℃～+75℃输出功率0.3～1.6W识别距离0～6m适应车速0～100KM/H外接天线数量1个(接单个天线工作)射频电缆长度射频电缆小于30米通讯方式RS232\RS485\RJ45等多种通讯组网方式重量5KG供电12V DC/5A长＊宽＊高482*400* 88.9（mm）读取标签能够正确读取TRANSCORE、SRT、XC、HTK型传统AAR编码格式和新型FM0编码格式的车辆标签和机车标签3．视频记录及车号图象抓拍系统系统采用高清彩色摄象机，保证视频及抓拍的图片清晰可靠，自动记录列车通过时的视频录象，同时自动抓拍每节车箱的车号及皮重位置的两张图片，实时跟踪车号识别系统系统运行情况，如果由于车厢的电子标签损坏导致读不到车号信息，系统会自动报警，并把丢失车号的车箱的图片信息实时显示。
称重传感器的原理及应用1.压阻式原理压阻式称重传感器是最简单、最常见的一种称重传感器，它基于材料的电阻值与受力大小成正比关系。
在压阻式称重传感器中，传感器材料内部有一个弹性薄膜，当物体施加力后，薄膜产生变形，从而导致电阻值的变化。
通过测量电阻值的变化，可以推算出物体的重量。
2.应变电阻式原理应变电阻式称重传感器基于材料的应变与受力大小成正比关系。
在应变电阻片上有一个电阻片电桥，当物体施加力后，应变电阻片产生应变，从而导致电桥产生电阻的变化。
使用一个称重传感器时，当物体施加在传感器上时，电桥电阻会发生改变，通过测量电阻值的变化，可以计算出物体的重量。
3.电磁式原理电磁式称重传感器基于洛伦兹力原理。
当物体施加在传感器上时，它会改变传感器内部的电流分布，从而使得电磁感应力发生变化。
通过测量电磁感应力的变化，可以推断出物体的重量。
4.电容式原理电容式称重传感器基于电容值与物体间隙大小成反比关系。
在电容式称重传感器中，传感器内部有两块电容板，当物体施加力后，两块电容板之间的间隙发生变化，从而导致电容值的变化。
通过测量电容值的变化，可以计算出物体的重量。
除了以上的原理，还有其他一些新型的称重传感器技术，如声波称重、振动称重等。
称重传感器在工业中的应用非常广泛，例如在电子秤、汽车称重系统、电子配料秤、自动化生产线中的物体检测、控制等方面。
此外，医疗领域也使用称重传感器来测量患者的体重、服用药物的剂量等。
在农业领域，称重传感器被应用在农作物、饲料、鱼虾等的称重中，帮助农民掌握产品的重量和质量情况，以便进行适当的加工和销售。
另外，称重传感器还被用于交通领域中的过磅站和重量限制检测。
总之，称重传感器是一种非常重要的传感器设备，它通过转换物体重力作用为电信号，实现了对物体质量或重量的测量。
它的应用领域广泛，可以帮助人们实现精确、高效的称重操作。

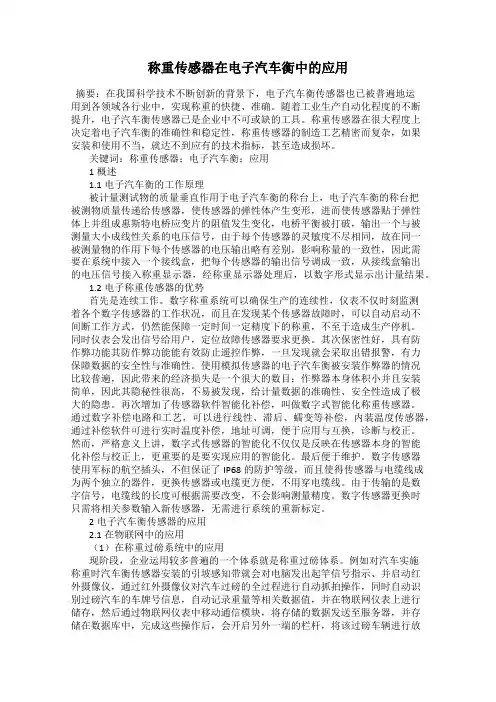

称重传感器在电子汽车衡中的应用摘要：在我国科学技术不断创新的背景下，电子汽车衡传感器也已被普遍地运用到各领域各行业中，实现称重的快捷、准确。
随着工业生产自动化程度的不断提升，电子汽车衡传感器已是企业中不可或缺的工具。
称重传感器在很大程度上决定着电子汽车衡的准确性和稳定性，称重传感器的制造工艺精密而复杂，如果安装和使用不当，就达不到应有的技术指标，甚至造成损坏。
关键词：称重传感器；电子汽车衡；应用1概述1.1电子汽车衡的工作原理被计量测试物的质量垂直作用于电子汽车衡的称台上，电子汽车衡的称台把被测物质量传递给传感器，使传感器的弹性体产生变形，进而使传感器贴于弹性体上并组成惠斯特电桥应变片的阻值发生变化，电桥平衡被打破，输出一个与被测量大小成线性关系的电压信号，由于每个传感器的灵敏度不尽相同，故在同一被测量物的作用下每个传感器的电压输出略有差别，影响称量的一致性，因此需要在系统中接入一个接线盒，把每个传感器的输出信号调成一致，从接线盒输出的电压信号接入称重显示器，经称重显示器处理后，以数字形式显示出计量结果。
1.2电子称重传感器的优势首先是连续工作。
数字称重系统可以确保生产的连续性，仪表不仅时刻监测着各个数字传感器的工作状况，而且在发现某个传感器故障时，可以自动启动不间断工作方式，仍然能保障一定时间一定精度下的称重，不至于造成生产停机。
同时仪表会发出信号给用户，定位故障传感器要求更换。
其次保密性好，具有防作弊功能其防作弊功能能有效防止遥控作弊，一旦发现就会采取出错报警，有力保障数据的安全性与准确性。
使用模拟传感器的电子汽车衡被安装作弊器的情况比较普遍，因此带来的经济损失是一个很大的数目；作弊器本身体积小并且安装简单，因此其隐秘性很高，不易被发现，给计量数据的准确性、安全性造成了极大的隐患。
再次增加了传感器软件智能化补偿，叫做数字式智能化称重传感器。
通过数字补偿电路和工艺，可以进行线性、滞后、蠕变等补偿，内装温度传感器，通过补偿软件可进行实时温度补偿，地址可调，便于应用与互换，诊断与校正。

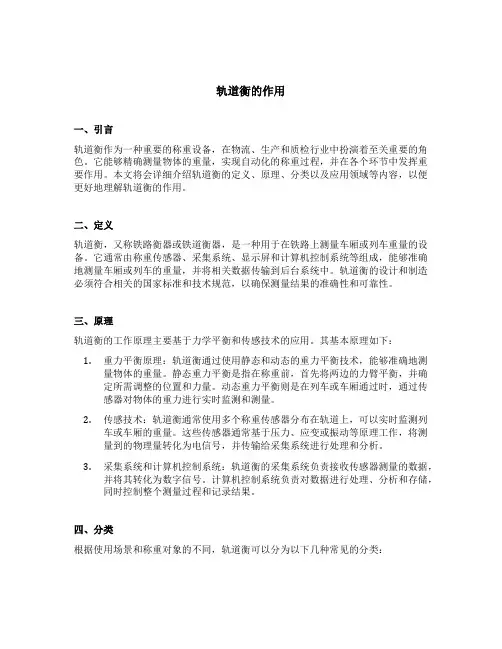

轨道衡的作用一、引言轨道衡作为一种重要的称重设备，在物流、生产和质检行业中扮演着至关重要的角色。
它能够精确测量物体的重量，实现自动化的称重过程，并在各个环节中发挥重要作用。
本文将会详细介绍轨道衡的定义、原理、分类以及应用领域等内容，以便更好地理解轨道衡的作用。
二、定义轨道衡，又称铁路衡器或铁道衡器，是一种用于在铁路上测量车厢或列车重量的设备。
它通常由称重传感器、采集系统、显示屏和计算机控制系统等组成，能够准确地测量车厢或列车的重量，并将相关数据传输到后台系统中。
轨道衡的设计和制造必须符合相关的国家标准和技术规范，以确保测量结果的准确性和可靠性。
三、原理轨道衡的工作原理主要基于力学平衡和传感技术的应用。
其基本原理如下：1.重力平衡原理：轨道衡通过使用静态和动态的重力平衡技术，能够准确地测量物体的重量。
静态重力平衡是指在称重前，首先将两边的力臂平衡，并确定所需调整的位置和力量。
动态重力平衡则是在列车或车厢通过时，通过传感器对物体的重力进行实时监测和测量。
2.传感技术：轨道衡通常使用多个称重传感器分布在轨道上，可以实时监测列车或车厢的重量。
这些传感器通常基于压力、应变或振动等原理工作，将测量到的物理量转化为电信号，并传输给采集系统进行处理和分析。
3.采集系统和计算机控制系统：轨道衡的采集系统负责接收传感器测量的数据，并将其转化为数字信号。
计算机控制系统负责对数据进行处理、分析和存储，同时控制整个测量过程和记录结果。
四、分类根据使用场景和称重对象的不同，轨道衡可以分为以下几种常见的分类：1.动态轨道衡：动态轨道衡是安装在铁路线路上的一种称重设备，能够对通过的列车进行动态称重。
它通常用于物流和铁路运输行业，可以帮助监测货物的重量，确保货物的安全运输。
2.静态轨道衡：静态轨道衡是安装在铁路侧线或车辆维护场等固定位置上的称重设备，用于称重停靠的列车或车厢。
它主要用于质检、检测车厢或列车超重情况，并帮助计费和统计车辆负载情况。

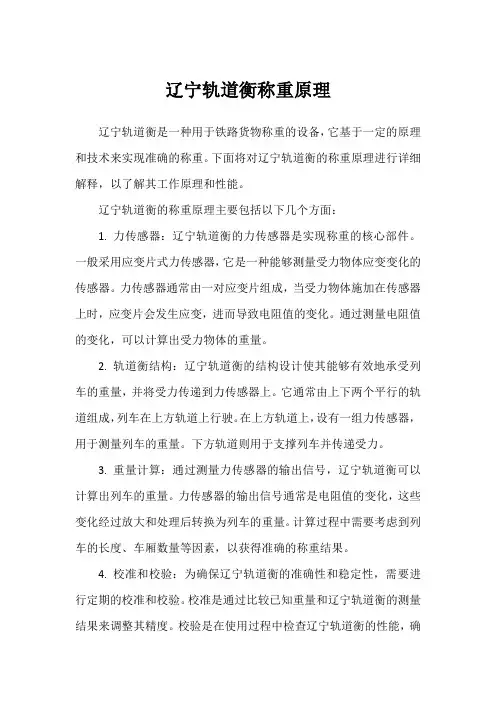

辽宁轨道衡称重原理
辽宁轨道衡是一种用于铁路货物称重的设备，它基于一定的原理和技术来实现准确的称重。
下面将对辽宁轨道衡的称重原理进行详细解释，以了解其工作原理和性能。
辽宁轨道衡的称重原理主要包括以下几个方面：
1. 力传感器：辽宁轨道衡的力传感器是实现称重的核心部件。
一般采用应变片式力传感器，它是一种能够测量受力物体应变变化的传感器。
力传感器通常由一对应变片组成，当受力物体施加在传感器上时，应变片会发生应变，进而导致电阻值的变化。
通过测量电阻值的变化，可以计算出受力物体的重量。
2. 轨道衡结构：辽宁轨道衡的结构设计使其能够有效地承受列车的重量，并将受力传递到力传感器上。
它通常由上下两个平行的轨道组成，列车在上方轨道上行驶。
在上方轨道上，设有一组力传感器，用于测量列车的重量。
下方轨道则用于支撑列车并传递受力。
3. 重量计算：通过测量力传感器的输出信号，辽宁轨道衡可以计算出列车的重量。
力传感器的输出信号通常是电阻值的变化，这些变化经过放大和处理后转换为列车的重量。
计算过程中需要考虑到列车的长度、车厢数量等因素，以获得准确的称重结果。
4. 校准和校验：为确保辽宁轨道衡的准确性和稳定性，需要进行定期的校准和校验。
校准是通过比较已知重量和辽宁轨道衡的测量结果来调整其精度。
校验是在使用过程中检查辽宁轨道衡的性能，确
保其满足精度和可靠性要求。
辽宁轨道衡的称重原理基于力传感器的测量原理，通过测量受力物体的应变变化来计算出其重量。
它具有测量准确、承载能力强、适应环境变化等特点，广泛应用于铁路货物称重领域。
轨道衡智能称重系统方案轨道衡智能称重系统是一种用于实时监测和记录物体重量的装置，广泛应用于工业生产线、物流仓储、运输车辆和火车等领域。
它采用了先进的传感技术，可以准确地测量物体的质量，并将数据传输给计算机或其他集成系统进行处理和分析。
本文将详细介绍轨道衡智能称重系统的方案及其工作原理。
一、方案描述1.称重传感器：安装在轨道衡下的传感器用于测量物体的重量，可以是压力传感器、电子称重传感器或称为负荷传感器。
2.数据采集单元：用于收集来自称重传感器的数据，并将其转换为数字信号，以便传输给计算机或其他集成系统。
3.控制单元：负责系统的整体控制和数据处理，可以连接到计算机或其他外部设备。
4.人机界面：通过触摸屏、显示器等方式，提供给用户显示和交互的界面。
5.通信模块：用于系统与计算机或其他设备之间的数据传输和通信。
6.轨道衡结构：包括支架、轨道和轮子等部分，用于支持和运输待称量物体。
二、工作原理1.称重传感器安装在轨道衡结构下方，当物体通过时，承受物体的重量产生变化。
2.称重传感器将通过变形或压力变化等方式感知物体的重量，并将其转换为电信号传输给数据采集单元。
3.数据采集单元将收集到的电信号转换为数字信号，并进行放大、滤波和去噪等处理。
4.控制单元接收来自数据采集单元的数据，根据预设的算法和参数对数据进行处理和分析，得出物体的实时重量。
5.控制单元将测量的重量数据通过通信模块传输给计算机或其他集成系统，以备进一步处理和记录。
6.人机界面通过显示器或触摸屏等方式，将测量结果以数字或图形化的方式展示给用户。
7.用户可以通过人机界面对系统进行设置、控制和数据管理，例如调整灵敏度、导出记录数据等。
三、应用场景和优势1.高精度：采用先进的传感技术，可以实现高精度的重量测量，满足不同应用场景的需求。
2.实时监测：可以实时监测物体的重量，及时掌握物体的重量数据，为生产调度和运输管理提供数据支持。
3.自动化操作：系统可以自动进行称重操作，提高生产效率和工作效率，减少人工干预和错误。
称重传感器的原理及应用引言称重传感器作为一种常用的传感器设备，广泛应用于各个领域，尤其在工业控制和仪表领域具有重要意义。
本篇论文将介绍称重传感器的原理以及其在实际应用中的一些范例。
一、称重传感器的原理称重传感器是一种能够将被测物体的质量转化为电信号输出的设备。
其原理主要基于压阻效应和伸缩效应。
1. 压阻效应称重传感器中常用的压阻式传感器是通过压阻效应来实现物体质量测量的。
当物体受力作用时，传感器中的弹性元件（如弹簧）会发生形变，进而导致弹性元件上的应变变化。
压阻传感器将这种应变转化为电阻值的变化，再通过外部电路进行信号放大和处理，最终得到与物体质量相关的电信号输出。
2. 伸缩效应除了压阻效应，称重传感器还可以利用伸缩效应来实现物体质量的测量。
伸缩效应是指被测物体在受力作用下产生形变，这种形变可通过应变片或光纤传感器等器件进行测量，再通过电路处理得到相关的质量信息。
二、称重传感器的应用范例称重传感器在各个领域都有广泛的应用，下面将介绍几个应用范例。
1. 工业自动化领域在工业自动化领域，称重传感器广泛用于物料的称重、配料和流程控制等方面。
通过称重传感器的测量，可以实时监测物料的质量，从而调节生产过程中的配料比例，保证产品质量的稳定性和一致性。
2. 物流行业在物流行业中，称重传感器被广泛应用于货物重量的测量和称重设备的研发。
通过称重传感器对货物的称重，可以实时掌握货物的重量信息，确保货物的准确出库和库存管理。
3. 医疗领域在医疗领域，称重传感器常用于医疗设备中，如医用秤、输液泵等。
通过称重传感器的测量，可以监测药物的投放量、病人的体重等信息，从而确保医疗操作的准确性和安全性。
4. 食品加工行业在食品加工行业，称重传感器被用于食品的称重和检测。
通过称重传感器的测量，可以控制原料的加工量，确保食品的质量和口感的一致性。
结论本篇论文介绍了称重传感器的原理及其在实际应用中的一些范例。
称重传感器通过压阻效应和伸缩效应来实现物体质量的测量，并且在工业自动化、物流、医疗和食品加工等领域有着丰富的应用。

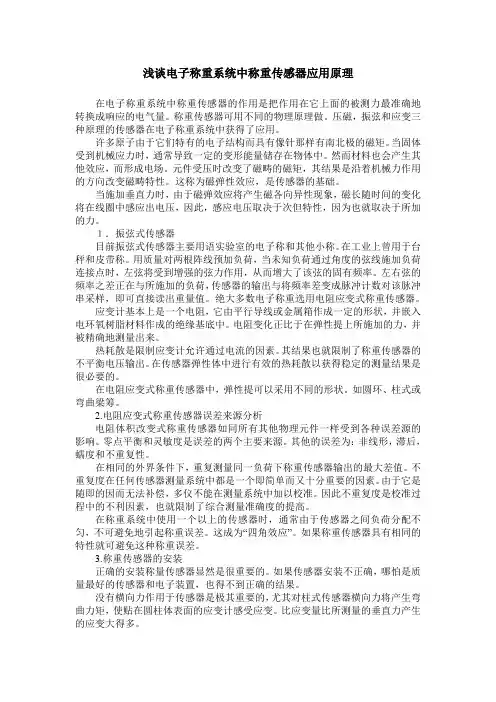

浅谈电子称重系统中称重传感器应用原理在电子称重系统中称重传感器的作用是把作用在它上面的被测力最准确地转换成响应的电气量。
称重传感器可用不同的物理原理做。
压磁，振弦和应变三种原理的传感器在电子称重系统中获得了应用。
许多原子由于它们特有的电子结构而具有像针那样有南北极的磁矩。
当固体受到机械应力时，通常导致一定的变形能量储存在物体中。
然而材料也会产生其他效应，而形成电场。
元件受压时改变了磁畴的磁矩，其结果是沿着机械力作用的方向改变磁畴特性。
这称为磁弹性效应，是传感器的基础。
当施加垂直力时，由于磁弹效应将产生磁各向异性现象，磁长随时间的变化将在线圈中感应出电压，因此，感应电压取决于次但特性，因为也就取决于所加的力。
１．振弦式传感器目前振弦式传感器主要用语实验室的电子称和其他小称。
在工业上曾用于台秤和皮带称。
用质量对两根阵线预加负荷，当未知负荷通过角度的弦线施加负荷连接点时，左弦将受到增强的弦力作用，从而增大了该弦的固有频率。
左右弦的频率之差正在与所施加的负荷，传感器的输出与将频率差变成脉冲计数对该脉冲串采样，即可直接读出重量值。
绝大多数电子称重选用电阻应变式称重传感器。
应变计基本上是一个电阻，它由平行导线或金属箱作成一定的形状，并嵌入电环氧树脂材料作成的绝缘基底中。
电阻变化正比于在弹性提上所施加的力，并被精确地测量出来。
热耗散是限制应变计允许通过电流的因素。
其结果也就限制了称重传感器的不平衡电压输出。
在传感器弹性体中进行有效的热耗散以获得稳定的测量结果是很必要的。
在电阻应变式称重传感器中，弹性提可以采用不同的形状。
如圆环、柱式或弯曲梁筹。
2.电阻应变式称重传感器误差来源分析电阻体积改变式称重传感器如同所有其他物理元件一样受到各种误差源的影响。
零点平衡和灵敏度是误差的两个主要来源。
其他的误差为：非线形，滞后，蠕度和不重复性。
在相同的外界条件下，重复测量同一负荷下称重传感器输出的最大差值。
不重复度在任何传感器测量系统中都是一个即简单而又十分重要的因素。
