XSJ系列流量积算仪使用说明书完整版XSJE07
- 格式:pdf
- 大小:542.59 KB
- 文档页数:9
智能流量积算仪使用手册该流量积算仪采用高性能处理器,标准方程计算,解决了传统积算仪补偿算法不精确的问题。
并采用高集成高性能器件,解决测量漂移问题,实现了宽温度范围,高精度采集。
该产品设计采用LCD全中文汉字显示,键盘操作直观简便更具人性化。
此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。
信号输入输出具有防雷击保护使得设备更安全,可适用于各种测量现场。
并且可附带无线GPRS无线远传功能。
一、主要性能和指标1.1可接各种类型传感器。
(1)流量传感器可接入标准节流装置、电磁流量计,信号0-10mA或4-20mA 可选。
也可接入频率输出涡街传感器,频率从1Hz-5000Hz (V低≤1V,V 高≥3V)。
(2)温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。
(3)压力传感器可接变送的0-10mA或4-20mA信号。
信号输出:可变送输出4~20mA(负载100~600Ω),继电器接点常开或常闭(AC250V、10A)。
1.2显示功能:可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等,通过面板键盘随时召唤显示。
1.3各种保护措施。
通讯,传感器输入,电流输出均有防雷击保护。
1.4高精度采集。
模拟量优于0.2%FS,频率量优于0.1%。
内部运算精度达2×10-5%。
1.5通讯功能:具有RS485通信接口,符合MODBUS规约。
1.6具有多种流量运算模式,可程序设定组合。
1.7具有密度自动补偿功能,单温度或单压力或温压同时补偿,可程序设定组合。
1.8断电保护功能:机内的运算结果和用户设定的数据在意外断电时不会丢失,保存时间在十年以上。
1.9工作条件:温度:-20~55℃。
湿度:10%~85%RH(无凝结)。
1.10供电电源:交流165~250V AC,50Hz ;直流24V。
1.11功率:小于10W1.12安装方式:横式。

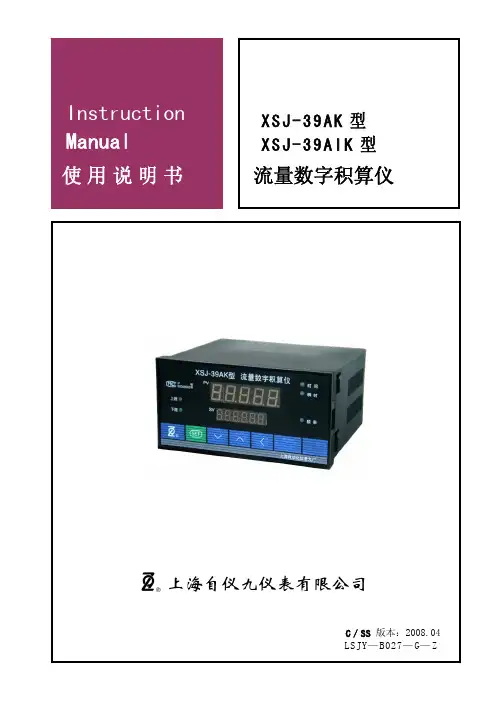

上海自仪九仪表有限公司C/SS 版本:2008.04目录一、概述 (1)二、功能 (1)三、技术指标 (2)四、仪表安装与外形尺寸 (3)五、仪表工作原理 (3)六、操作说明 (4)(一)、仪表面板 (4)(二)、操作方式 (5)(三)、返回工作状态 (7)(四)、流量仪表系数Kx的说明 (8)(五)、报警输出方式或定量控制方式 (8)(六)、报警输出方式 (9)(七)、流量定量控制输出方式 (10)(八)、累积流量清零的方法 (11)七、流量累积显示 (11)八、二级参数设定 (11)注:参数设定后,保存参数的方式: (14)九、显示切换方式 (15)十、接线图 (16)十一、流量积算仪系列型谱表 (18)十二、订货注意 (18)十三、应用举例 (19)一、概述XSJ-39A系列流量数字积算仪,使用于各种流体测量,广泛地应用于生物、石油、化工、冶金、电力、医药、食品、能源管理、航空航天、机械制造等行业的流量积算控制。
采用单片微处理器控制,使仪表的系统稳定性、可靠性及安全性等都大为提高。
具有极宽的显示范围,可显示整五位瞬时流量测量值(0~99999字),可显示整十一位流量累积测量值(0~99999999999字),可精确到小数点后三位(0.001)进行累积,可设定仪表内部参数使最大累积值达到99999999999×100。
二、功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值(累积值单位可任意设定)可切换显示瞬时流量测量值、流量(差压、频率)测量值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值可设定流量小信号切除功能(瞬时流量小于设定值时流量不累积)可设定流量定量控制功能(流量累积值大于设定值时输出控制信号)可自动进行温度、压力补偿多种类型信号输入电流:0~10mA或4~20mA电压:0~5V或1~5V频率:0~5kHz电阻: 热电阻PT100电偶: K、E输入信号切换温度补偿信号:PT100、K、E、0~10mA(0~5V)、4~20mA(1~5V)通过内部参数设定可自动切换压力补偿信号:0~10mA(0~5V)、4~20mA(1~5V)通过内部参数设定可自动切换流量输入信号:0~10mA(0~5V)、4~20mA(1~5V)通过内部参数设定可自动切换显示功能高亮度LED数据码管显示可显示通道的瞬时流量测量值、累积值及频率测量值等PV显示瞬时流量值为整五位(0~99999字)SV显示累积流量值为整六位(0~999999字)PV+ SV显示累积流量值为整十一位(0~9999999999字)当前日期、当前时间显示累积量满量程(满整十一位)时自动清零报警功能瞬时流量上限、下限报警功能流量定量控制输出功能(见“定量控制方式”)模拟量输出直流电流0~10mA或4~20mA输出(负载0~500Ω)直流电压0~5V或1~5V输出(负载≥250Ω)数据保持及加锁断电后设定数据永久保存断电后流量累积值自动保存设定参数禁锁功能,可对设定值进行加密保护三、技术指标输入信号 模拟量输入:电压—0~5V 或1~5V电流—0~10mA 或4~20mA 脉冲量输入:波形—矩形、正弦或三角波幅度—大于4V (或根据用户要求任定) 频率范围—0~5kHz输出信号 模拟量输出:0~10mA (≤750Ω) 4~20mA (≤500Ω)0~5V (≥250Ω) 1~5V (≥250Ω)开关量输出:继电器控制输出(AC220V/3A DC24V/5A 阻性负载) SCR (可控硅)输出400V/0.5ASSR (固态继电器)输出6~9V/50mA 馈电输出: DC24V/30mA DC12V/50mA精 度 测量显示精度:±0.2%FS ±1字 或 ±0.5%FS ±1字频率转换精度:±1脉冲(LMS )一般优于0.2%显示方式 0~99999瞬时流量测量值显示,0~99999999999累积值显示-1999~99999流量(频率)测量值显示当前日期及时间显示发光管工作状态显示,高亮度LED 数字显示控制方式 ON/OFF 带回差报警方式 可选择继电器上限、下限控制(或报警输出)定量控制方式 可选择继电器流量定量到控制,LED 输出指示。
使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺,全自动贴片机生产,具有很强的抗干扰能力。
本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。
2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制<6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ(注:需要更高负载能力时须更换模块)AC220V/2A(大)DC24V/2A(大)≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。
显示方式0~99999瞬时流量测量值显示0~99999999.999累积值显示-1999~9999温度补偿测量值显示-1999~9999压力补偿测量值显示-1999~9999流量(差压、频率)测量值显示当前时间显示、发光管工作状态显示使用环境环境温度:0~50℃;相对湿度:≤85%RH;避免强腐蚀气体。
工作电源AC100~240V(开关电源),50~60Hz;DC12~36V(开关电源)。
功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议,RS485通讯距离可达1公里,RS232通讯距离可达15米。
注:仪表带通讯功能时,通讯转换器最好选用有源转换器。
3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值(累积值单位可任意设定)可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量(差压、频率)输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能(瞬时流量值小于设定值时显示为0)可设定流量定量控制功能可自动进行温度、压力补偿(1)ΔP输入为差压式流量传感器(2)ΔP、T输入为差压式流量传感器和温度传感器(3)ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器(4)f输入为频率式流量传感器(5)f、T输入为频率式流量传感器和温度传感器(6)f、P输入为频率式流量传感器、压力传感器(7)f、P、T输入为频率式流量传感器、压力传感器和温度传感器(8)G输入为流量传感器(线性流量信号)(9)G、T输入流量传感器和温度传感器(10)G、P输入为流量传感器和压力传感器(11)G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能:可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位(0~99999999.999字)当前日期、当前时间显示流量总累积值断电保持,累积总量满量程(99999999.999字)时自动清零,本次累积值断电不保持。
目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13)一、概述智能流量积算仪,采用先进的微电脑芯片及技术,与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用,可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
二、功能特点全范围自动温度、压力补偿运算,补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能,切除范围0-5%可选累积流量值可通过面板按键清零,清零操作可锁掉电保护功能,累积流量值掉电保持时间大于5年,所有设定值掉电后永久保持先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便三、主要技术指标输入信号(1)模拟量输入:热电阻:Pt 100热电偶:K、T、E电压:0~5V、1~5V电流:4~20mA、0~20mA或0~10mA (2)脉冲量输入:波形:矩形、正弦或三角波幅度:大于4V(或根据用户要求任定)频率范围:0~10KHz基本误差:0.5%FS或0.2%FS±1个字分辨力:1/20000、14位A/D转换器显示方式:上排四位数码管显示瞬时流量,下排八位数码管显示累积流量采样周期:0.5S1报警输出:瞬时流量或累积流量二限报警,继电器输出触点容量AC220V/3A变送输出:4~20mA、0~10mA、1~5V、0~5V精度:±0.3%FS通讯输出:接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300~9600bps内部自由设定馈电输出:DC24V/50mA电源:开关电源85~265V AC 功耗4W以下使用环境:环境温度:0~50℃相对湿度:<85%RH四、工作原理本仪表原理如框图所示,本积算仪以单片微处理器为核心,通过输入信号电路把各种模拟信号经A/D转换器转换成数字信号,或频率信号直接由微处理器进行计数采用,微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。

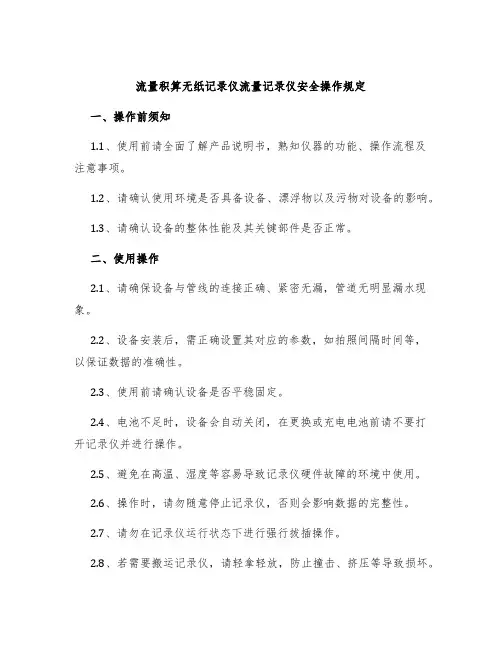

流量积算无纸记录仪流量记录仪安全操作规定一、操作前须知1.1、使用前请全面了解产品说明书,熟知仪器的功能、操作流程及注意事项。
1.2、请确认使用环境是否具备设备、漂浮物以及污物对设备的影响。
1.3、请确认设备的整体性能及其关键部件是否正常。
二、使用操作2.1、请确保设备与管线的连接正确、紧密无漏,管道无明显漏水现象。
2.2、设备安装后,需正确设置其对应的参数,如拍照间隔时间等,以保证数据的准确性。
2.3、使用前请确认设备是否平稳固定。
2.4、电池不足时,设备会自动关闭,在更换或充电电池前请不要打开记录仪并进行操作。
2.5、避免在高温、湿度等容易导致记录仪硬件故障的环境中使用。
2.6、操作时,请勿随意停止记录仪,否则会影响数据的完整性。
2.7、请勿在记录仪运行状态下进行强行拔插操作。
2.8、若需要搬运记录仪,请轻拿轻放,防止撞击、挤压等导致损坏。
2.9、请防止液体、灰尘、杂物等物质进入仪器内部,以防止设备发生故障或失效。
2.10、请勿将记录仪放置于辐射、地震等有安全风险的场所。
2.11、请勿随意更改记录仪的工作状态或系统设置,否则可能会导致设备失效。
三、数据管理3.1、请及时存储和备份数据,避免数据丢失或损伤。
3.2、请及时将数据上传到云端帐号中,以便远程管理和监控。
3.3、请勿随意删除数据,以防止数据丢失。
3.4、数据传输过程中请保障数据传输安全,防止数据泄露或丢失。
3.5、请及时维护和更新设备的软件和系统,保障数据的稳定和准确。
四、设备维护4.1、请勿在开机的情况下进行维修或自行拆卸记录仪,并保证维修设备的安全性。
4.2、请勿在正常使用时,将设备放置在有高温、高压、有腐蚀性气体的环境中。
4.3、请遵循维修手册和操作说明,定期保养维护设备,以保持其正常运行。
4.4、请勿对记录仪进行任何形式的修改和改装,以免导致设备失效。
五、应急处理5.1、若发生异常情况,应及时与技术人员联系,以处理异常情况。
5.2、在出现设备故障、异常等意外状况时,请将记录仪关闭,并联系售后服务部门进行处理。
(完整版)智能流量积算仪说明书编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整版)智能流量积算仪说明书)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整版)智能流量积算仪说明书的全部内容。
(完整版)智能流量积算仪说明书编辑整理:张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布到文库,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是我们任然希望 (完整版)智能流量积算仪说明书这篇文档能够给您的工作和学习带来便利。
同时我们也真诚的希望收到您的建议和反馈到下面的留言区,这将是我们进步的源泉,前进的动力.本文可编辑可修改,如果觉得对您有帮助请下载收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为 <(完整版)智能流量积算仪说明书> 这篇文档的全部内容。

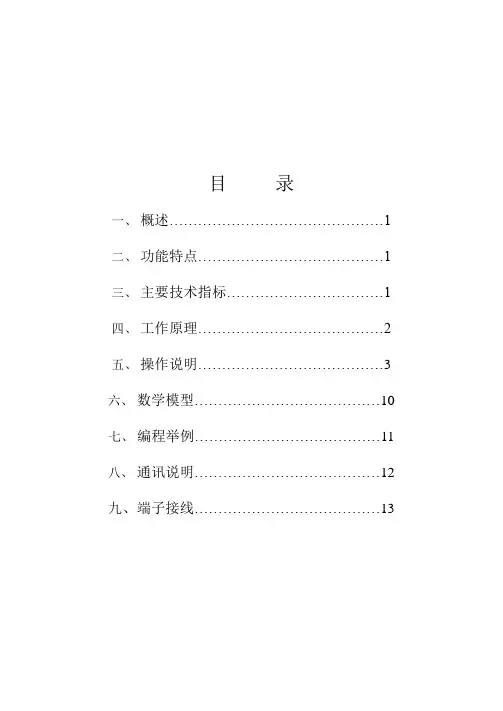

目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13)一、概述智能流量积算仪,采用先进的微电脑芯片及技术,与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用,可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
二、功能特点全范围自动温度、压力补偿运算,补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能,切除范围0—5%可选累积流量值可通过面板按键清零,清零操作可锁掉电保护功能,累积流量值掉电保持时间大于5年,所有设定值掉电后永久保持先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便三、主要技术指标输入信号(1)模拟量输入:热电阻:Pt100热电偶:K、T、E电压:0~5V、1~5V电流:4~20mA、0~20mA或0~10mA(2)脉冲量输入:波形:矩形、正弦或三角波幅度:大于4V(或根据用户要求任定)频率范围:0~10KHz基本误差:0.5%FS或0.2%FS±1个字分辨力:1/20000、14位A/D转换器显示方式:上排四位数码管显示瞬时流量,下排八位数码管显示累积流量采样周期:0.5S1报警输出:瞬时流量或累积流量二限报警,继电器输出触点容量AC220V/3A 变送输出:4~20mA、0~10mA、1~5V、0~5V精度:±0.3%FS通讯输出:接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率-—300~9600bps内部自由设定馈电输出:DC24V/50mA电源:开关电源85~265VAC功耗4W以下使用环境:环境温度:0~50℃相对湿度:〈85%RH四、工作原理本仪表原理如框图所示,本积算仪以单片微处理器为核心,通过输入信号电路把各种模拟信号经A/D 转换器转换成数字信号,或频率信号直接由微处理器进行计数采用,微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。
流量积算记录仪安全操作及保养规程1. 概述流量积算记录仪是一种用于测量液体流量的设备,可以精确地记录流量数据。
本文旨在介绍流量积算记录仪的安全操作方法,并给出保养规程,以确保设备的正常使用和延长使用寿命。
2. 安全操作方法2.1 准备工作在使用流量积算记录仪之前,需要对设备进行检查和准备:1.确认设备是否完好无缺,并检查仪表盘、指示器、计量杆和阀门是否可靠。
2.检查企业设备使用手册,学习设备的操作方法,了解其性能和参数。
3.每次使用前,应对设备进行清洗和消毒,以确保仪表部分的干净和卫生。
2.2 操作方法1.将流量积算记录仪安装在正确的位置上,确保其与管道连接牢固,安装完毕后进行密封测试。
2.打开仪表的电源和液压控制开关,并对设备进行预热,以确保其稳定运行。
3.按照企业设备使用手册,调整设备的参数,以满足实际测试要求。
4.打开流量积算记录仪的阀门,并注意监控系统信息,并根据需要进行数据处理。
2.3 注意事项1.在使用流量积算记录仪时,应对流量参数进行精准测量,以确保数据的准确性。
2.在执行任何操作之前,应关注系统的安全提示,避免操作疏漏导致安全事故的发生。
3.在操作设备时,应严格按照企业设备使用手册的要求进行操作。
3. 保养规程3.1 定期检查为确保流量积算记录仪的正常使用,应定期对设备进行检查和维护:1.定期检查设备的电源、管路、仪表盘和液压系统,以确保各部件的正常工作状态。
2.定期检查流量计的测量准确度,并对其进行校准和调整。
3.2 停机检修当发现设备出现故障时,应及时停止设备,进行检修和维护:1.停机检修应严格按照企业设备维护手册的要求进行。
2.执行检修前应切断电源,放空液压系统并拆除安全阀。
4. 结论流量积算记录仪是一种用于测量液体流量的精密设备,需要严格的安全操作和保养规程。
在使用设备前应进行充分准备,并根据企业设备使用手册进行操作。
同时,定期进行设备检查和维护,以确保设备的正常使用和延长使用寿命。
一、仪表的使用与调整1、通电后仪表进入自检状态,这时按任何一个键仪表都不产生动作,10秒后进入测量状态。
进入测量状态后,如果输入信号的连线安装不正确或断线则仪表的显示部分会以每秒一次的频率闪动,在以后的使用过程中如果信号源出现故障或连线接触不良也会出现这样的现象。
2、按键的功能∧(加)——按一次加键,光标所对应的数码管的数字值增1,当光标所对应的数码管的数字值为0,若该操作数不是操作码时,自动产生向高位的进位;若操作数已经为最大,则本次按键无效。
当操作数不是控制码且光标在最低位时,按加键1秒以上后,操作数会以指数方式作连续增加直至加键释放或达到最大值。
∨(键)——每按一次减键,光标所对应的数码管的数字值减1,当光标所对应的数码管的数字值为9,若该操作数不是操作码时,自动产生向高位的错位;若操作数已经为最小,则本次按键无效。
当操作数不是控制码且光标在最低位时,按加键1秒以上后,操作数会以指数方式作连续减小直至加键释放或达到最小值。
>(位移)键——每进入一个新的菜单,光标总是停留在最低位。
每按一次位移键,光标向右位移1位。
若光标移在最低位,则根据仪表当前菜单的类型位移到相应的最高位。
在声光报警状态时按一次位移键可消除声报警开关量的输出(仪表内部进入计时状态。
P3h设定的消音时间到后再次输出声报警开量)。
set(设置)键——启动仪表进入参数设置状态。
若当前提示符下操作数允许改变则在修改该数字植后,按一次设置键起确认、菜单往下移一层并且调出相应的提示符和相应参数。
MAN(菜单)键——控制仪表进入上一个参数设置。
所在位置的参数不确认。
与SET(设置)键同时按下则退出设置菜单。
3、为简化仪表的操作程序,根据不同使用对象的要求提供给用户的设置菜单有二类(1)现场操作工用于查看或设置运行参数的菜单。
(2)仪表专业技术人员定义、选择以表内各项功能的运行、控制方式、运行参数以及定义现场操作工对不同运行参数的隐含。
查看、设置的操作权限的菜单。
智能流量积算仪说明书目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13)一、概述智能流量积算仪,采用先进的微电脑芯片及技术,与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用,可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
二、功能特点全范围自动温度、压力补偿运算,补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能,切除范围0-5%可选累积流量值可通过面板按键清零,清零操作可锁掉电保护功能,累积流量值掉电保持时间大于5年,所有设定值掉电后永久保持先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便三、主要技术指标输入信号(1)模拟量输入:热电阻:Pt 100热电偶:K、T、E电压:0~5V、1~5V电流:4~20mA、0~20mA或0~10mA(2)脉冲量输入:波形:矩形、正弦或三角波幅度:大于4V (或根据用户要求任定)频率范围:0~10KHz基本误差:0.5%FS或0.2%FS±1个字分辨力:1/20000、14位A/D转换器显示方式:上排四位数码管显示瞬时流量,下排八位数码管显示累积流量采样周期:0.5S1报警输出:瞬时流量或累积流量二限报警,继电器输出触点容量AC220V/3A变送输出:4~20mA、0~10mA、1~5V、0~5V精度:±0.3%FS通讯输出:接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300~9600bps内部自由设定馈电输出:DC24V/50mA电源:开关电源85~265V AC功耗4W以下使用环境:环境温度:0~50℃相对湿度:<85%RH 四、工作原理本仪表原理如框图所示,本积算仪以单片微处理器为核心,通过输入信号电路把各种模拟信号经A/D转换器转换成数字信号,或频率信号直接由微处理器进行计数采用,微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。
XSJ系列流量积算仪说明书说明:内容代码及说明XSJ 双显,外供变送器电源外形尺寸A- 横式160×80×125或竖式80×160×125(W×H×L)B- 96×96×112(W×H×L)C- 96×48×112(W×H×L)面板形式H 横式S 竖式F 方形显示方式 1 8位LED单显示,累积值2 8位+4位LED双显示,累积值、瞬时值同时显示(限A、B型)输入信号I 直流电流(4~20)mA或(0~10)mA或(0~20)mAV 直流电压(0~5)V DC 、(1~5)V DCK 脉冲输入(0.1~10)K HZ报警点数量T□TO:无报警 T1~T2:1~2点报警外供电源B0 无外供电源B1 外供24V DC,误差小于±5%,50mAB2 外供12V DC,误差小于±5%,50mAB3 其他变送输出(注1)(独立供电,全隔离。
10位D/A,误差小于±0.5%,或12位D/A,误差小于±0.2% A0 无输出A1 电流输出(4~20)mA或(0~10)mA或(0~20)mAA2 电压输出(0~5)CV、(1~5)VA3 电压输出(0~10)VA4 其他通讯接口(注1)S0 无通讯接口S1 RS-232接口S2 RS-485接口仪表电源V0 85V AC~265V ACV1 10V DC~36V DC打印功能(限A、B型仪表)(带硬件时钟)(通讯和打印不能同时选择)P 打印功能P1 一体化打印停电记录功能(限双显示仪表,不带可省略)(注2) D D表示带停电记录功能累积量脉冲输出O O逮捕带累积脉冲输出功能非标准功能(注3)N N表示非标功能★注①:96×96和96×48的仪表,同时具备变送和通讯功能时,只能1点报警。
