现代家电遥控器的设计现代家电遥控器是一项技术非常先进的创新，它为人们的生活带来了很多便利，成为了现代家居中必不可少的一部分。
遥控器由于其小巧精致、功能强大灵活等特点，成为了现代家电操控的主力军。
本文将从以下几个方面分别介绍现代家电遥控器的设计，包括结构设计、兼容性设计、使用便捷性以及安全设计。
一、结构设计遥控器的结构设计是保证其实用性的关键之一，现代遥控器尤其注重外观的设计，首先是外轮廓设计。
遥控器一般分为哪几个部分，包括手柄、控制按键、电源开关、以及LCD屏幕等。
当今遥控器越来越注重简单化、人性化、舒适性设计，其中的按键要尽可能的分组排列、方便操作。
要对每个按键进行编号标识，以便用户使用；而且按键组织形态要符合人体工程学，便于人手操控。
控制按键的材质和质量都需要考虑到用户的操作习惯和打字习惯，按键材质应该是不同颜色和材料的塑料材料。
另外还要注意避免按键防水、防汽和防尘。
二、兼容性设计家用电器的种类繁多，使用不同的通信技术和通信协议。
因此，遥控器在兼容性上的设计也是十分重要的。
兼容性设计是遥控器通用性的重要体现，也是品质的体现，一般来讲，遥控器的兼容性更方便用户，使得遥控器能兼容更多的家电设备，并且有多功能按键，让多种设备都能被控制。
另外，在兼容性上，还要考虑安全性。
如果遥控器没有兼容性使用不当，就会产生很多问题，比如误操作，发生故障等，为此，兼容性设计不仅要满足设备开机和关闭的功能，而且还要满足设备联动和调节功能等。
三、使用便捷性遥控器的使用便捷性是遥控器重要品质之一，设计师必须考虑到端用户在使用过程中的舒适性和体验。
因此，我们要让遥控器更人性化，使得用户顺手操作，能够轻松地控制自己喜欢的电器，实现对电器的简单和自由控制。
如遥控器的按键，采用大号、高度清晰的编号标签，并且通过说明书进行具体操作说明。
遥控器操作的简单便捷不仅要考虑到设计师和工程师的分析，还要考虑到了解用户的操作习惯，真正贴近顾客的需求，让遥控器的使用更方便。
遥控器的制作方法1. 简介遥控器是一种用来控制电子设备的便携式设备。
通过按下遥控器上的按钮，可以发送无线信号到接收器，从而控制设备的工作。
遥控器广泛应用于电视、空调、音响等家用电器中。
本文将介绍如何制作一个简单的遥控器。
2. 材料准备要制作一个遥控器, 您需要以下材料：•Arduino Nano开发板•红外发射模块•按钮•面包板•杜邦线（公对公和公对母）•面包板电源3. 搭建电路首先，将Arduino Nano开发板插入面包板中。
然后，根据下面的连接图将红外发射模块和按钮连接到开发板上。
_________________________| || Arduino Nano ||_________________________|| | | | || | | | || | | | || | | | || | | | |_______|___|_|_|_|_| |___|___ __|__| | | || IR | | BTN || module| | ||_______| |_____|将红外发射模块的OUT引脚与开发板的D2引脚连接，按钮的引脚与开发板的D3引脚连接。
连接完成后，将面包板电源接入，并通过USB线将开发板与计算机连接。
4. 程序编写接下来，打开Arduino IDE软件，并新建一个空白项目。
使用下面的代码编写程序：#include <IRremote.h>#define BUTTON_PIN 3#define IR_PIN 2IRsend irsend;const unsigned int irSignal[] PROGMEM = {9000, 4500, 500, 500, 500, 150 0, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 1500, 50 0, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 1500, 50 0, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 15 00, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 5 00, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500}; void setup() {pinMode(BUTTON_PIN, INPUT_PULLUP);irsend.enableIROut(38);}void loop() {if (digitalRead(BUTTON_PIN) == LOW) {irsend.sendRaw(irSignal, sizeof(irSignal) / sizeof(irSignal[0]), 3 8);delay(1000);}}该程序使用IRremote库发送红外信号。
智能红外线家电遥控系统的设计智能家居一词越来越被人们接受和重视，我们现在的生活中，智能化家居已经成为一种趋势。
其中，红外线遥控具有普遍适用和方便快捷的特点。
在这样的背景下，设计一款智能红外线家电遥控系统，必将会为我们的生活带来很大的便捷。
本文旨在探讨这一系统的设计。
一、系统原理智能红外线家电遥控系统主要通过单片机、红外线接收器、图形显示屏幕等多种设备组成。
其中单片机起到中央处理器的作用，红外线遥控器作为数据传输的媒介，图形显示屏幕用于显示数据。
具体的操作流程分为两个部分，首先是红外线遥控器将指令发到红外线接收器，接收器将指令转化成电信号并通过单片机进行解码和分析，最终将指令发送到家电设备中，并得到其反馈反馈信息一并展示在屏幕上。
二、系统功能1. 红外线信号学习功能：系统具备对各种红外线遥控器的学习功能，只需在红外线接收器的学习模式下进行按键操作即可。
2. 智能控制功能：系统可以集中管理所有家电设备，并通过文字显示屏幕实现一键智能控制。
3. 个性化设置功能：用户可以根据自己的需求进行设定，例如增删家电设备、修改配置等。
4. 语音控制功能：通过语音识别技术，用户可以轻松地使用语音来控制家电设备，实现更为智能化的使用。
三、技术实现1. 硬件部分主控芯片：采用运行速度较快的STC15C2K32S2单片机红外线接收器：采用51单片机作为核心的晶振式红外线接收器，接受到指令后通过串口将数据发送到单片机进行解码和处理。
图形显示屏幕：采用4.3英寸TFT彩屏，显示效果清晰，界面友好。
2.软件部分程序语言：采用C语言编写程序框架：主要分为4个模块，分别为红外线接收、指令解析处理、数据操作及图形界面显示。
总体设计思路：程序框架应采用不阻塞的事件循环，保证程序能够快速响应用户的操作。
四、系统优势1. 管理方便：通过集中管理所有家电设备，用户可以轻松对其进行控制和调整，大大节省了时间和精力。
2. 操作简单：利用红外线的特性，整个系统的操作非常简单，只需按下设备遥控器即可控制设备。
家电现代家电通用遥控器的设计1. 引言随着科技的不断发展，家电产品的种类越来越多样化，每种家电产品都需要使用不同的遥控器来控制。
然而，随着家居设备的增加，集中控制各种设备变得越来越不方便。
为了解决这个问题，本文提出了设计一款家电现代家电通用遥控器的方案。
2. 设计原则在设计通用遥控器时，我们需要考虑以下几个设计原则：2.1 兼容性通用遥控器应具备广泛的兼容性，能够适配市场上常见的各种家电产品，包括电视、空调、音响等。
兼容性是设计通用遥控器的首要原则，确保用户能够通过一款遥控器控制所有的家电设备，无需切换多个遥控器。
2.2 用户友好性通用遥控器应具备良好的用户友好性，用户能够快速上手使用。
遥控器上的按键布局应合理，不同功能的按键应有明显的标识和分区，以便用户能够快速找到需要的按键。
2.3 良好的用户体验通用遥控器应提供良好的用户体验，简化用户操作流程。
例如，可以通过添加语音控制的功能，用户可以通过语音指令来控制家电，提高用户使用的便利性。
2.4 快速响应时间通用遥控器与家电设备之间的响应时间应尽可能短，以确保用户的命令能够及时被执行。
3. 设计要素基于上述设计原则，我们可以考虑以下几个设计要素：3.1 多设备兼容性通用遥控器应具备较强的兼容性，能够适配市场上常见的家电设备，例如电视、空调、音响等。
为了实现多设备兼容性，我们可以采用学习功能，用户可以将其他设备的遥控器码进行学习，从而完成对其他设备的控制。
3.2 多种控制方式通用遥控器应提供多种控制方式，满足用户的不同需求。
除了传统的按键控制方式外，还可以考虑添加触摸屏、滑动控制等方式，提供更为灵活的操控方式。
3.3 可编程按键为了方便用户的使用，通用遥控器应具备可编程按键的功能。
用户可以根据个人需求，将常用的功能进行编程，从而快速实现对家电设备的控制。
3.4 语音控制为了提升用户体验，我们可以考虑在通用遥控器中添加语音识别的功能。
用户可以通过语音指令来控制家电设备，例如“打开电视”、“调高空调温度”等，从而提高操作的便捷性。

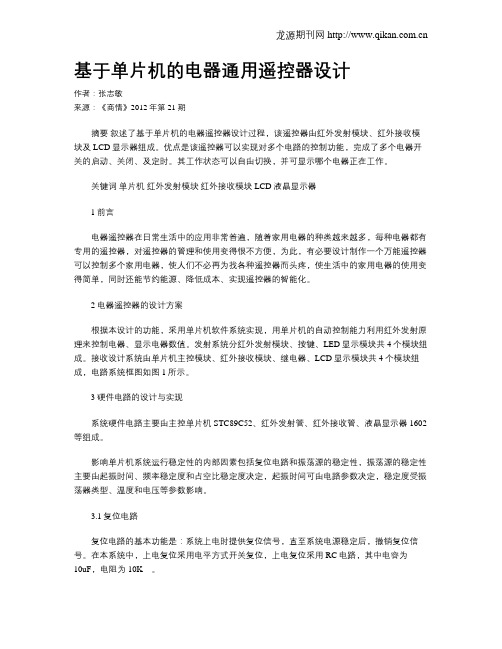

基于单片机的电器通用遥控器设计作者：张志敏来源：《商情》2012年第21期摘要叙述了基于单片机的电器遥控器设计过程，该遥控器由红外发射模块、红外接收模块及LCD显示器组成。
优点是该遥控器可以实现对多个电路的控制功能，完成了多个电器开关的启动、关闭、及定时。
其工作状态可以自由切换，并可显示哪个电器正在工作。
关键词单片机红外发射模块红外接收模块 LCD液晶显示器1前言电器遥控器在日常生活中的应用非常普遍，随着家用电器的种类越来越多，每种电器都有专用的遥控器，对遥控器的管理和使用变得很不方便，为此，有必要设计制作一个万能遥控器可以控制多个家用电器，使人们不必再为找各种遥控器而头疼，使生活中的家用电器的使用变得简单，同时还能节约能源、降低成本、实现遥控器的智能化。
2电器遥控器的设计方案根据本设计的功能，采用单片机软件系统实现，用单片机的自动控制能力利用红外发射原理来控制电器、显示电器数值。
发射系统分红外发射模块、按键、LED显示模块共4个模块组成。
接收设计系统由单片机主控模块、红外接收模块、继电器、LCD显示模块共4个模块组成，电路系统框图如图1所示。
3硬件电路的设计与实现系统硬件电路主要由主控单片机STC89C52、红外发射管、红外接收管、液晶显示器1602等组成。
影响单片机系统运行稳定性的内部因素包括复位电路和振荡源的稳定性，振荡源的稳定性主要由起振时间、频率稳定度和占空比稳定度决定，起振时间可由电路参数决定，稳定度受振荡器类型、温度和电压等参数影响。
3.1复位电路复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。
在本系统中，上电复位采用电平方式开关复位，上电复位采用RC电路，其中电容为10uF，电阻为。
3.2晶振电路单片机系统里晶振的作用非常大，它结合单片机内部的电路，产生单片机所必须的时钟频率，单片机的一切指令的执行都是建立在这个基础上的，晶振提供的十种频率越高，单片机运行的速度也就越快。
电视遥控器的设计随着各种家用电器的逐渐普及，遥控器正在以各种形式和载体进入千家万户。
每个家庭都有若干家电，相应的遥控器也就有好几个。
遥控器被认为是最近25年人类最优秀的25项发明之一，给人们日常生活带来了不少的舒适和便利。
然而，在每天的应用中，遥控器也暴露出了一些问题，反映了设计者在细节上的不周到。
我以电视遥控器为例从人机工程学的角度对遥控器的外形和按键等进行分析以及功能上的改善。
通过市场调查，我了解到遥控器在设计方面基本上没有改变。
因为电视遥控器是公共用品，所以在色彩方面进行改进不太合理。
我发现遥控器存在一些问题，使用起来不太方便，比如，如果家里有小孩，会拿着遥控器乱调频道，还有一方面是在看电视的过程中想知道时间必须换台或者身边找手机或者表。
所以我想加两个功能，一是，遥控器上加一个外壳，以防乱调换频道，二是，遥控器下方加一个电子表。
⒈遥控器的形状：遥控器的形状电视遥控器的按钮较多，使得操作台面相应较大，相对于其他形状长方体具有便于单手手掌握持、手指活动自然、上面积大等优点，故目前市面上电视遥控器采用的大都是长方体设计。
根据人机工程学，按照四肢握持拇指操作的习惯遥控器可以进行改进，设计成前宽后窄型。
对于与操作用的上表面相对的下表面，主要用于用和手掌握持。
一些老式电视机的遥控器设计成严正的长方体，下策两边的棱角让用户我起来很不舒服，因此可以考虑下侧两棱向内回收，并用圆弧过渡。
这样与人的手掌握起来的形状相配合，整体手感很好。
2.遥控器的尺寸为方便握持及操作，遥控器的宽度应该在40~50mm范围内，这也与手机的宽度尺寸类似。
宽度在60mm以上时，手指的灵活性被过分限制，既不利于操作按键，也降低了握持的舒适程度。
宽度过窄时，电视机遥控器较多的功能按钮使遥控器不得不设计得很长，给大拇指操作带来不便。
改进后的好处：后部小，方便握持，宽大的前部便于安排大尺寸的按键，下侧两棱向内回收，棱角用圆弧过渡，与人的手掌握起来的性状相配合。
通用遥控器设计原理1.红外信号接收：通用遥控器内置一个红外接收器，用于接收来自其他设备遥控器的红外信号。
当用户按下遥控器的按键时，红外接收器会接收到相应的红外信号。
2.红外信号解码：接收到红外信号后，通用遥控器会对信号进行解码。
不同电子设备的红外信号编码格式不同，通用遥控器需要能够解码多种不同的信号格式，才能正确地控制相应的设备。
3.信号学习：通用遥控器在初次使用时，需要学习不同设备的遥控信号。
用户需要将设备原厂遥控器对准通用遥控器，按下相应的按键，通用遥控器会通过红外接收器接收到信号，并进行解码和存储。
用户可以根据自己的需要，自定义设备的按键和功能。
4.信号存储：通用遥控器使用非易失性存储器（如闪存）来存储学习到的遥控信号。
这样即使遥控器断电或者电池更换，之前学习到的信号仍然会被保留。
5.信号发送：当用户按下通用遥控器上的按键时，通用遥控器会根据按键对应的设备和功能，从存储器中读取相应的红外信号，并通过红外发射器发送出去。
其他设备的红外接收器会接收到信号，并执行相应的操作。
6.用户界面和操作：通用遥控器一般设计有各种不同的按键和显示屏，用以提供用户操作和交互的界面。
用户可以通过按下不同的按键来选择要控制的设备和功能，并在显示屏上显示当前的状态和选项。
7.通信协议：通用遥控器和设备之间的通信需要遵循一定的协议。
一般来说，通用遥控器会支持多种通信协议，以兼容不同的设备。
常见的通信协议有红外通信、无线射频通信等。
通用遥控器的设计原理可以总结为接收、解码、学习、存储和发送红外信号，以及提供用户界面和操作，通过与电子设备之间的通信协议实现遥控功能。
通用遥控器的设计需要考虑设备的兼容性、信号的稳定性和可靠性，以及用户的易用性和便捷性。
遥控器的设计和工作原理在现代生活中遥控器已经成为了我们不可或缺的电子设备之一。
它让我们可以远程控制各种电子设备，如电视、空调、音响等，释放了我们的双手，让我们享受更加便捷的生活。
但是，你是否想过遥控器是如何工作的呢？下面跟着我一起了解一下遥控器的设计和工作原理。
一、遥控器的设计遥控器通常由以下几部分组成：1. 控制芯片遥控器内部的控制芯片是遥控器的大脑，其主要作用是接收用户指令并将指令转化为电信号发送出去。
控制芯片根据需要内置不同的指令库，以支持遥控器对各种不同设备的控制。
2. 按键遥控器按键的设计非常重要，因为同时需要考虑按键的数量、大小和排列方式。
按键要具有足够的大小，以便用户可以轻松找到和按下所需的按钮。
此外，为了方便用户识别不同的按键，按键通常会在表面进行不同的标记或颜色编码。
3. 射频发射射频发射器是遥控器的一个组成部分，它的作用是将控制芯片发出的电信号转化为射频信号，以便发送到接收器。
由于射频信号可以透过障碍物传输，所以遥控器的操作距离更远，不需要直接对准设备。
二、遥控器的工作原理遥控器的工作原理基于电磁波和红外线技术，其基本原理是将用户通过按键发送的信号转换成具有特定频率的电磁波或红外线，从而实现无线传输和控制。
1. 红外线遥控器红外线遥控器使用红外线传输信号，通常由红外线LED发射器组成。
当用户按下遥控器上的按键时，有肉眼不可见的红外线光波发出并传输到设备。
如果设备接收到与其相匹配的信号，则执行相应的指令并将操作结果反馈给遥控器。
2. 射频遥控器射频遥控器使用射频信号传输信号。
当用户按下遥控器上的按键时，控制芯片将指令转化为电信号，并将其传输到射频发射器。
射频发射器将电信号转换为射频信号，并向设备发射出去。
设备通过接收器接收信号并执行对应指令。
总结：遥控器是现代生活中必不可少的设备之一，其原理和设计也有着复杂的技术支持。
无论是采用红外线还是射频技术，遥控器在机械设计、电子电路设计、通信技术等方面都有着严格的要求。
摘要红外遥控技术大大提高了劳动生产率、降低了成本、减轻了工人劳动强度、改善劳动条件。
而微机技术出现，使现代科学得到了质的飞跃，给现代工业测控领域带来了一次新的革命。
红外遥控系统是通过红外线的精准定位控制模式来控制被控对象，整个控制系统主要集合了数字电路以及模拟电路。
硬件电路则包括了红外发射电路以及红外接受电路两部分。
发射电路主要将红外信号通过键盘输入、编码调制以及红外发生器等一系列硬件电路传输给接受电路，而接收电路则解调、解码等电路来识别所接受的红外信号。
电风扇作为一种老牌的电器，具有价格便宜、摆放方便、体积轻巧等特点，占有大部分的市场份额，市场的需求促使了电风扇的发展，精准的遥控开关设计能够提高电风扇的工作性能，提高舒适性、稳定性。
本设计以AT89C51单片机作为核心，综合了单片机中断系统、定时器、计数器等功能，结合红外光的优点设计出了一款电风扇遥控装置。
针对不同功能的遥控操作实现途径，红外遥控发射器通过识别不同的红外光线频率来区别不同功能的操作。
红外遥控接收器则经过识别红外线频率、查表识别具体要操作要求，完成对被控对象的实时控制。
关键词：红外遥控；电风扇；数字电路；模拟电路；AT89C51AbstractInfrared remote control technology greatly improves labor productivity , reduce costs , reduce labor intensity and improve working conditions . The emergence of computer technology , so that modern science has been a qualitative leap to the modern field of industrial measurement and control has brought a new revolution. Infrared remote control is an infrared remote control system to control the use of the controlled object system, the entire system consists of digital and analog circuits composed of two parts . Emitting portion includes a keyboard matrix , coded modulation , LED infrared transmitter ; receiving portion comprises an infrared light emitting LED , demodulation, decoding circuit . As a veteran of electrical fans with cheap, convenient place , lightweight characteristics, occupy most of the market share, market demand led to the development of electric fans , precise remote control switch designed to enhance the fan work performance, improved comfort and stability.The design AT89C51 microcontroller as the core , combines the advantages of microcontroller interrupt system , timers, counters and other features, combined with infrared light designed an electric fan remote control device. For remote operation type , the remote transmitter via the transmission frequency of the infrared light to distinguish between the different control operations . Identification of the remote receiver via infrared light receiving frequency control operation is judged to complete the infrared remote control transmitter and receiver process.Key words: Infrared remote control; fans; digital circuits; analog circuits; AT89C51目录摘要 (I)Abstract ................................................................................................................................................................ I I 第1章绪论 (1)1.1 家电遥控技术的研究背景 (1)1.2 遥控技术国内外研究现状及发展趋势 (1)1.3 红外通信技术概述 (3)1.4 本文研究的具体内容 (3)第2章工作原理及总体设计 (5)2.1 红外遥控发射部分 (6)2.2 红外信号接收部分 (6)2.3 红外编码 (7)2.3.1 红外编码标准设计 (7)2.3.2 二进制信号的调制 (8)2.3.3 二进制信号的解调 (8)2.3.4 二进制信号的解码 (9)第3章硬件设计 (10)3.1 时钟电路 (10)3.2 复位电路 (10)3.3 按键及其接口电路 (11)3.4 红外遥控原理及其设计 (12)3.5 红外发射电路 (13)3.6 红外遥控接收电路 (13)3.6.1 红外信号接收电路 (14)3.6.2 控制部分电路 (14)3.4 电源电路 (16)第4章软件设计 (17)4.1 模块化程序简介 (17)4.2 遥控发射主程序设计 (18)4.3 红外接收主程序设计 (19)第5章软件调试 (22)5.1 仿真环境 (22)5.2 仿真实现 (23)结论 (26)致谢 (27)参考文献 (28)附录（程序清单） (29)第1章绪论1.1 家电遥控技术的研究背景随着科学技术的高速发展，人们对物质文化的追求日益增高，各种具有高科技技术元素的电子产品已经融入人们的日常生活之中。
简易家用电器远程遥控器的设计（附电路图及源程序）简易家用电器远程遥控器的设计(附电路图及源程序)2011届毕业生毕业论文题目: 简易家用电器远程遥控器的设计院系名称: 信息科学与工程学院专业班级: 电子信息科学与技术级班学生姓名: 学号:指导教师: 教师职称:20 年6月3日摘要随着社会的发展和科技的进步，越来越多的家用电器进入了人们的生活，这些家用电器给人们的生活带来了很多的方便和享受，同时随着电话在家庭的普及，电话机的功能将进一步得到开发和利用。
利用电话实现家用电器遥控是家电未来的发展方向之一。
本文设计的是一种基于AT89C51单片机的远程电话控制系统。
控制系统是以单片机AT89C51为核心、基于电话网络开发的家用智能电话控制电器。
利用电话网传输数字和语音信息，远程控制部分接收电话网发送来的DTMF信号，对其进行解码，解码后由中央处理器AT89C51根据解码信息控制家用电器;本系统设计实用，功能灵活多样，可靠性高，操作方便，可以广泛地应用于家庭或者其它场所的智能控制。
该系统通过嵌入式的智能语音提示, 突出的语音提示功能和密码控制系统, 可使操作者根据各种提示音及时了解受控对象的有关信息。
系统可实现通过发出语音命令用电话远程控制多个家电, 用户可以查询家电状态, 提供密码功能, 只有输入正确的密码才能控制家电, 从而提高了安全性。
Summary of household appliances remote controlto the design of the textAbstractWith the development of scientific technology,an increasing numberof home appliances have come into people's daily lives. These home appliances have brought in much convenience and enjoyment to people's life. The function of telephones will be further utilized and developed along with the popularization of telephones. Home appliances will probably be controlled by the telephone using the remote control technique in the future.The article designed the remote telephone control system which based on microcontroller AT89C51. Basing on the telephone net, the system which uses the core controller Single-chip microcomputer AT89C51realizes long-distance control household appliances . The telephone control system, which uses the telephone net convert and voice information receives DTMF code from the telephone net, and interpret the code, the core controller AT89C51 controls the state of household appliances responded to theinterpretation. This system is practical, and the function is flexible, and the operation is convenient with high reliability, whichcan be used extensive in various kinds of control equipment to home and others field. The designing of a system of long-distance control based on sound processing technology and DTMF decoding technology is presented in this paper. By using sound commands of sound recognition technology, this system realizes its control of household electrical appliances through telephone networks and so realizes the intelligently control of them in residence. The embedded and intelligent sound indication, its outstanding sound function of prompt and its code control system enable the operators to timely obtain the relative information of thecontrolled objects through indicated sounds. The system can use telephone to control many household electrical appliances in long distance through uttering sound commands and provides the code safeguard function. Only through inputting the correct password to control them, the users can control the condition of household electrical equipment, So the system security can be improved.Key words : MCU Telephone Remote control DTMF目录摘要 IAbstract II1. 绪论 11.1 课题背景 11.2 本设计的任务 21.3系统总体设计 22. 系统方案和主要芯片的选择 5 2.1 系统整体方案 52.2 主要芯片选择 53. 系统硬件设计 133.1 振铃检测和模拟摘机 13 3.2 声音监听和语音提示电路 14 3.3 单片机控制和密码存储电路 15 3.4 DTMF检测电路 163.5 继电器控制电路 174. 系统软件设计 194.1 系统软件设计基本思路 19 4.2 定时中断子程序 20 4.3 MT8870中断子程序 215. 系统的调试 235.1 整体系统调试 235.2 硬件及软件调试 23 总结 24致谢 25参考文献 26附录一:元器件清单 27附录二:电话远程控制器原理图 28附录三:电话远程控制器PCB图 29附录四:电话远程控制器程序 301. 绪论1.1 课题背景20世纪90年代初，美国、欧洲等经济比较发达的国家先后提出了“智能住宅”的概念[1]。
（家电企业管理）现代家电通用遥控器的设计基于单片机的电器遥控器设计基本思路：设计的遥控器能控制5个电器的电源开关，并且可对一路电灯进行亮度的调节。
通过对设计要求地认真分析和研究，拿出了几种可行方案，最终选定了一个最佳方案。
该方案是采用先进的单片机技术实现遥控的主要手段。
该方案采用模块化设计，主要分为两个模块：红外发射模块和红外接收模块。
红外发射模块中的单片机受开光控制，通过红外发射管对另一单片机发出指令信号，红外接收模块中的单片机受红外接收管收到的信号控制，可对发光二极管的亮灭进行控制。
文章详细地讨论了实现上述红外遥控过程的硬件组成及软件设计。
并给出了电路硬件和软件的调试以及测试结果。
红外线遥控设计理念红外遥控的功能与特点：红外遥控技术是一种利用红外线进行点对点通信的技术，其相应的软件和硬件技术都已比较成熟。
它是把红外线作为载体的遥控方式。
由于红外线的波长远小于无线电波的波长，因此在采用红外遥控方式时，不会干扰其他电器的正常工作，也不会影响临近的无线电设备。
红外遥控是利用波长为0.76μm-1.5μm之间的近红外线来传递控制信号的。
它具有以下特点：1．由于为不可见光，因此，对环境影响很小。
红外线的波长远小于无线电波的波长，所以，红外遥控不会干扰其它家用电器，也不会影响近邻的无线电设备。
2．红外线为不可见光，具有很强的隐蔽性和保密性，因此在防盗，警戒等安全保卫装置中也得到了广泛的应用。
3．红外线遥控的遥控距离一般为几米至几十米或更远一点。
4．红外线遥控具有结构简单，制作方便，成本低廉，抗干扰能力强，工作可靠性高等一系列优点，特别是室内遥控的优先遥控方式。
同时，由于采用红外线遥控器件时，工作电压低，功耗小，外围电路简单，因此它在日常工作生活中的应用越来越广泛。
它在技术上的主要优点是：1.无需专门申请特定频率的使用执照；2．具有移动通信设备所必需的体积小、功率低的特点；3．传输速率适合于家庭和办公室使用的网络；4．信号无干扰，传输准确度高；它的缺点是：由于它是一种视距传输技术，采用点到点的连接具有方向性，两个设备之间如果传输数据，中间就不能有阻挡物;而且通讯距离较短，此外红外LED 不是一种十分耐用的器件。
红外遥控的发展过程：60年代初，一些发达国家开始研究民用产品的遥控技术，但由于受当时技术条件的限制，遥控技术发展很缓慢。
70年代末，随着大规模集成电路和计算机技术的发展，遥控技术才得到快速的发展。
在遥控方式上大体经历了从有线到无线的超声波、从振动子到红外线、再到使用总线的微机红外遥控这样几个阶段。
无论采用何种方式，准确无误传输信号，最终达到满意的控制效果是非常重要的。
最初的无线遥控装置采用的是电磁波传输信号，由于电磁波容易产生干扰，也易受干扰，因此逐渐采用超声波和红外线媒介来传输信号。
与红外线相比，超声传感器频带窄，所能携带的信息量少，易受干扰而引起误动作。
较为理想的是光控方式，逐渐采用红外线的遥控方式取代了超声波遥控方式，出现了红外线多功能遥控器，成为当今时代的主流。
由于红外线在频谱上居于可见光之外，所以抗干扰性强，具有光波的直线传播特性，不易产生相互间的干扰，是很好的信息传输媒体。
信息可以直接对红外光进行调制传输，例如，信息直接调制红外光的强弱进行传输，也可以用红外线产生一定频率的载波，再用信息对载波进调制，接收端再去掉载波，取到信息。
由于红外线的波长远小于无线电波的波长，因此在采用红外遥控方式时，不会干扰其他电器的正常工作，也不会影响临近的无线电设备。
同时，由于采用红外线遥控器件时，工作电压低，功耗小，外围电路简单，因此它在日常工作生活中的应用越来越广泛。
3.红外遥控的发展趋势红外遥控技术在这十年来得到了迅猛发展，尤其在家电领域如彩电、DVD、空调等，也在其它电子领域得到广泛应用，随着人们生活水平的提高，对产品的追求是使用更方便、更具智能化，红外遥控技术正是一个重点的发展方向。
为了提高对红外遥控产品的开发效率以及生产厂家的检测手段等，重点推出该套红外遥控编码分析仪，她犹如一台示波器，并且利用最先进的电脑技术，对红外遥控信号进行全面的分析，显示详尽的数据，编码、解码信息，使开发人员对编、解码情况一目了然，以便设计人员提高工作效率，增加产品的稳定性、可靠性。
红外遥控信号分析仪采用MCS-51系列单片机为外部采样处理控制器，并与微机通信完成整个处理过程，并由微机完成作图、数据管理等等。
由于各生产厂家生产了大量红外遥控专用集成电路，需要时按图索骥即可。
因此，现在红外遥控在加用电器、室内近距离（小于10米）遥控中得到了广泛的应用。
随着红外光电器的大量出现,红外遥控已经广泛应用在家用电器,安全保卫,及人们的日常生活中的应用就更加广泛了。
例如电视机的遥控，音响设备的遥控，录象机的遥控，电风扇的遥控，安全保卫报警器，遥控空调器，自动水龙头，自动门等均可采用红外遥控技术来实现。
多路控制的红外发射部分一般有许多按键，代表不同的控制功能。
当发射端按下某一按键时，相应地接收端有不同地输出状态。
接收端地输出状态大致可分为脉冲、电平、自馈、互锁、数据五种形式。
“脉冲”输出是当按发射端按键时，接收端对应输出端输出一个“有效脉冲”，宽度一般在100ms左右。
“电平”输出是指发射端按下键时，接收端对应输出端输出“有效电平”消失。
此处的“有效脉冲”和“有效电平”，可能是高、也可能是低，取决于相应输出脚的静态状况，如静态时为低，则“高”为有效；如静态时为高，则“低”为有效。
大多数情况下“高”为有效。
“自锁”输出是指发射端每按一次某一个键，接收端对应输出端改变一次状态，即原来为高电平变为低电平，原来低电平变为高电平。
此种输出适合用作电源开关、静音控制等。
有时亦称这种输出形式为“反相”。
“互锁”输出是指多个输出互相清除，在同一时间内只有一个输出有效。
电视机的选台就属此种情况，其他如调光、调速、音响的输入选择等。
“数据”输出是指把一些 发射键编上号码，利用接收端的几个输出形成一个二进制数，来代表不同的按键 输入。
一般情况下，接收端除了几位数据输出外，还应有一位“数据有效”输出端，以便以后适时地来取数据。
这种输出形式一般用于与单片机或微机接口。
除以上输出形式外，还有“锁存”和“暂存”两种形式。
所谓“锁存”输出是 指对发射端每次发的信号，接收端对应输出予以“储存”，直至收到新的信号为 止；“暂存”输出与上述介绍的“电平”输出类似。
红外线遥控器总体设计方案方案一：（简易红外遥控电路）在不需要多路控制的应用场合，可以使用由常规集成电路组成的单通道红外遥控电路。
这种遥控电路不需要使用较贵的专用编译码器，因此成本较低。
红外发射部分：图1.1频率，再通过红外发光二极管发射出去。
红外接收部分：图1.2当红外接收头接收到控制频率时，由一个电路对其进行解调产生相应控制功能。
方案二：（利用红外遥控开关电路）红外线发射/接收控制电路均采用单片机来实现，输出控制方式可选择，实用性强。
方案结构图：红外发射部分：图1.4 当红外接收器接收到控制脉冲后，由控制方式选择开关选择是“互锁”还是单路控制，再由单片机处理后，对相应的受控电器产生控制。
方案三：利用红外遥控开关电路用单片机制作一个红外电器遥控器，可以分别控制5个电器的电源开关，和一个电灯开关，并且可以对电灯进行亮度的调光控制。
红外发射部分结构图如下：图1.5当按下遥控按钮时，单片机产生相应的控制脉冲，由红外发光二极管发射出去。
红外接收部分结构如下：图1.6电器的序号，并判断是否对电灯进行调光，如需调光则经调光电路处理后实现调光功能。
系统硬件电路设计2.1．红外遥控电路设计由于本设计为一红外遥控装置,根据所选择方案将其分为发射和接收两大模块进行设计。
2.1.1发射电路部分2.1.1.1器件选择单片机的选择:用AT89C－51单片机来完成本设计，既方便也很实用。
AT89C-51的介绍：AT89C－51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—FalshProgrammableandErasableReadOnlyMemory）的低电压，高性能CMOS8位微处理器，俗称单片机。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51?指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C-51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
主要特性：·与MCS-51兼容·4K字节可编程闪烁存储器寿命：1000写/擦循环数据保留时间：10年·全静态工作：0Hz-24Hz·三级程序存储器锁定·128*8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道低功耗的闲置和掉电模式·片内振荡器和时钟电路振荡器XTAL1和XTAL2分别为反向放大器的输入和输出。
该反向放大器可以配置为片内振荡器。
石晶振荡和陶瓷振荡均可采用。
如采用外部时钟源驱动器件，XTA L2应不接。
有余输入至内部时钟信号要通过一个二分频触发器，因此对外部时钟信号的脉宽无任何要求，但必须保证脉冲的高低电平要求的宽度。
89C51的时钟有两种方式，一种是片内时钟振荡方式，但需在18和19脚外接石英晶体(2-12MHz)和振荡电容，振荡电容的值一般取10p-30p。
另外一种是外部时钟方式，即将XTAL1接地，外部时钟信号从XTAL2脚输入。
两种方式分别如下图所示:图2.1芯片擦除：整个PEROM阵列和三个锁定位的电擦除可通过正确的控制信号组合，并保持ALE管脚处于低电平10ms来完成。
在芯片擦操作中，代码阵列全被写“1”且在任何非空存储字节被重复编程以前，该操作必须被执行。
此外，AT89C-51设有稳态逻辑，可以在低到零频率的条件下静态逻辑，支持两种软件可选的掉电模式。
在闲置模式下，CPU停止工作。
但RAM，定时器，计数器，串口和中断系统仍在工作。
在掉电模式下，保存RAM的内容并且冻结振荡器，禁止所用其他芯片功能，直到下一个硬件复位为止。
由上可见，89C51芯片的功能强大，其震荡特性能很好的满足本设计的要求，与同类51芯片（如89C2051）相比，其引脚较多，在满足对控制方式的选择的同时，还可加入调光控制电路，这更能符合本设计的需要。
因此本设计决定选用芯片89C51作为核心芯片。
按键控制选择：由于本设计所控制的电器数目较少，所以不用外接扩充键盘，直接使用单片机上的接口，直接使用8个点触式开关即可。
频率发生选择：可用一12M晶体震荡器发生满足要求的频率。
电路设计：本遥控发射器采用码分制遥控方式，码分制红外遥控就是指令信号产生电路以不同的脉冲编码（不同的脉冲数目及组合）代表不同的控制指令。
