《数字万用表课程设计》课程报告

DT830B数字万用表的调试与安装实验报告一、实习目的电子技术课程实习是学习电子技术课程（如模拟电子技术和数字电子技术）的重要实践环节，是对理论教学的总结和检验。

这两门课程我们在大二已经有了接触，通过半学期的学习，我们已经有了一定的知识积累，此时需要一个动手实践的过程，利用我们所学的知识将其变为实物展现出来。

通过此次设计课程，使我们掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能，掌握电子技术的基本设计和分析方法，为后续的学习和工作打下坚实的理论基础。

通过数字万用表的安装和调试操作实习，我们了解数字万用表的基本原理与安装工艺，掌握一般元器件识别及检测，练习常用仪器的使用，掌握焊接技术和数字万用表的检测方法。

培养初步的工程设计能力和创新意识，以及严谨踏实科学的工作作风和良好的学风，提高解决实际问题的能力和素质，为今后的学习和从事有关的电子技术工作奠定实践基础。

二、实验内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手。

5、在此过程中的收获和体会。

三、实验仪器1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个、吸锡器一个4. 焊锡、松香、或湿纸巾等5. 实验用标准数字万用表一台6. 待测电阻、电源若干7. 螺丝刀、镊子、剪刀等四、工作原理1、DT830B数字万用表以大规模集成电路ICL7106为核心，其原理框图如图1所示。

输入的电压或电流信号经过一个开关选择器转换成0～199.9mV的直流电压。

电流测量则通过选择不同阻值的分流电阻获得。

采用比例法测量电阻，方法是利用一个内部电压源加在一个己知电阻值的系列电阻和串联在一起的被测电阻上。

被测电阻上的电压与己知电阻上的电压之比值，与被测电阻值成正比。

输入ICL7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

附件4：实训课程电子教案格式
编号37、38、39
12V 交流输出
相电压
线电压
五、数字万用表直流电压：
要求：1、选择直流电压档，测量值不能超过量程；
2、 手不能接触表笔的金属部分。

测量项目 选择量程 表笔要求 测量值 3V 直流输出 红表笔接正极，黑表笔接负极
黑表笔接正极，红表笔接负极
5V 直流输出 红表笔接正极，黑表笔接负极
黑表笔接正极，红表笔接负极
24V 直流输出 红表笔接正极，黑表笔接负极
黑表笔接正极，红表笔接负极
六、综合练习：
1、电工实训台等位点、开关等插件介绍;
2、如图连线，电源电压为9V ， R 2、与R 3并联后再与灯 L 串联， R 2=200 Ω、
R 3=300 Ω。

（需用器材：2个电阻、开关1个、短接线4只、电源导线2根）
（1）、电压测量。

U AB U BC U DE U AC 它们
（2）、电位测量：
参考点 U A U B U C U D U AB U BC C 点 B 点 A 点 它们的关系
（3）、通过R 1、R 2、R 3的电流测量。

I 1 I 2
I 3 它们的
直流电压测量时注意正负极
整理一
定要规
范，特别
不得乱
丢乱扔。

数字万用表课程设计报告中国石油大学胜利学院电子技术课程设计总结报告题目：数字万用表的组装与调试学生姓名：系别：专业年级：学号：指导教师：2015年1月3日一、设计任务与要求1、任务：学习了解DT830T数字万用表，熟悉它的工作原理。

然后安装并调试数字万用表。

通过对DT830T数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程、掌握基本的装配技艺、学习整机的装配工艺、培养自身的动手能力以及培养严谨的学习工作作风。

DT830B 由机壳熟料件（包括上下盖和旋钮）、印制板部件（包括插口）、液晶屏及表笔等组成，组装成功关键是装配印制板部件。

因为一旦被划伤或有污迹，将对整机的性能产生很大的影响。

整机安装的流程图如下所示2要求：1) 了解数字万用表特点以及它的发展趋势。

2) 熟悉万用表装配技术的基本工艺过程。

3) 认识DT830T数字万用表的液晶显示器件、印制板部件等。

4) 安装制作一台DT830T数字万用表。

5）根据技术指标测试DT830T数字万用表的主要参数6) 校验数字式万用表，减小其误差。

二、系统框架原理与设计DT830T电路原理它是3位半数字万用表。

其特点：分辨力强、准确度高（±0.5%～± 1.5%）、测试功能完善、测量速率快、显示直观、耗电省、过载能力强、便于携带。

发展趋势：自动量程，显示图形“数字/模拟条图”双显示数字万用表克服了不能反映被测量连续度化的不足。

总体电路原理相关说明数字万用表由以下几部分功+能组成，复原电路、震荡电路、ADC输入、被测量显示、ADC使能控制。

复位电路用来清零进行下一次的测量；震荡电路用来消除一些外来干扰，使电路工作更加稳定；ADC输入则是将输入量进行AD转换；测量显示就是显示测量的数值。

数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。

A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。

附：其实什么都是浮云，你就抄就行了，老师不会怎么看的，这个很全，很强大。

目录1 实验概述 (3)2 万用表原理 (3)3 焊接练习 (6)4 元器件检测 (7)5 万用表焊接 (9)6 200MV及10A调试 (13)7 整机装配 (13)8 万用表检测 (14)9 检测报告 (15)10 学习中总结使用万用表的相关注意事项 (16)11 实验体会 (18)1、实验概述概述：数字万用表是一种能够测试电压，电流，电阻，二极管，三极管，频率等的电子仪表。

数字万用表的组装是为了更好的提高学生的动手能力，识别元器件的能力。

了解数字万用表的工作原理，掌握万用表的焊接，组装与调试。

常用元器件MT-830B数字万用表散装套件，组装工具，万用表，凡士林酒精，电烙铁等。

2、万用表原理2.1 万用表原理图2.2 构成原理（一）数字万用表的构成原理数字万用表是在直流数字电压表的基础上，配以各种功能转换电路组成的多功能测量仪表。

数字万用表最基本的功能是对电流、电压和电阻的测量，其原理框图如图8-15 所示。

常见的功能转换电路还有把二极管正向压降转换为直流电压的变换器，把电容量转换为直流电压的变换器，把晶体管电流放大倍数转换为直流电压的变换器，把频率转换为直流电压的变换器，把温度转换为直流电压的变换器等等。

除此之外，数字万用表还常附加有自动开关电路、报警电路、蜂鸣器电路、保护电路、量程自动切换电路等。

DT830型数字万用表就是在前面讲的由单片ICL7106 构成的直流数字电压表的基础上增加外围功能转换电路构成的，下面我们仅举DT830 型数字万用表的几例转换电路进行说明。

1、数字万用表的直流电压档数字万用表的直流电压档就是一个多量限的直流数字电压如图8-16 所示。

该表共设置五个电压量程：200mV和2、20、200、2000V，有量程选择开关S1控制，其分压比依次为1/1、1/10、1/100、1/1000、1/10000。

数字万用表实验报告
实验报告
实验名称：数字万用表实验
实验日期：XXX年XX月XX日
实验目的：通过使用数字万用表测量电路中电压、电流、电阻等参数，熟悉数字万用表的使用方法和测量技巧。

实验仪器：数字万用表、电源、电阻、电路板等。

实验原理：数字万用表是一种用来测量电路中电压、电流、电阻、频率等参数的仪器。

它通过将被测电路与电源和万用表相连，根据电路参数的不同选择适当的测量档位，并读取显示屏上的数值来进行测量。

实验步骤：
1. 将电路板与电源相连，确保电路正常工作。

2. 将数字万用表的电源引线与电路板的正负极相连。

3. 根据需要选择适当的测量档位，比如测量电压时选择直流电压档位、测量电流时选择直流电流档位。

4. 将数字万用表的测试引线分别与电路中需要测量的点相连，根据实验需要依次测量电压、电流和电阻。

5. 读取数字万用表显示屏上的数值，并记录下来。

6. 将测量完成的数据整理，进行必要的计算和分析。

实验结果：根据实验步骤进行测量，得到的数据为......
实验讨论：根据测量结果可以得出结论......
实验总结：本次实验通过使用数字万用表进行测量，掌握了数字万用表的使用方法和测量技巧。

实验结果表明......
注意事项：在进行测量时，需要注意选择适当的测量档位，避免对数字万用表造成损坏；同时，在进行测量时需保证电路稳定工作，避免测量误差的发生。

课程名称: 数字万用表的设计专业：电子信息工程班级：0学号：姓名：指导教师：目录1 、设计任务 (3)1.1设计目的 (3)1.2设计指标及要求 (3)2、设计思路与总体框图 (3)3、系统硬件电路的设计 (4)3.1主控芯片 (4)3.2模数转换部分 (4)3.3 电阻测量输入电路 (6)3.4电压测量输入电路 (7)3、5电流输入测量电路 (9)3.6 自锁开关 (10)4、软件设计 (10)4.1主程序设计 (10)4.2 A/D转换子模块 (11)5、系统调试 (11)5.1硬件调试 (11)5.2 硬件故障 (11)5.3硬件调试方法 (12)5.4软件调试 (12)5.5软件故障 (12)5.6软件调试方法 (12)6 实验数据处理 (12)6.1实验数据 (12)6.2实验数据分析 (13)7总结与体会 (13)7.1总结 (14)7.2体会 (14)8 参考文献 (14)9 附录——程序 (14)1、设计任务1．1设计目的采用A/D转换器ADC0804和STC89C51单片机，设计一台数字多用表，能进行电压、电流和电阻的测量，测量结果通过LCD液晶显示器显示，通过按键进行测量功能转换。

1．2设计指标及要求电压测量范围0~20V，测量误差约为 0.05V，电流测量范围1~200mA，测量误差约为±0.5mA，电阻测量范围0~1000Ω，测量误差约为±2Ω。

2、设计思路与总体框图1.方案选择用单片机STC89C51与ADC0804设计一个数字万用表，配合分流电阻、分压电阻、基准电阻可以测量直流电压值，直流电流、直流电阻，四位数码显示。

实现各级量程的直流电压测量，其量程范围为0—20（V）。

实现不同量程的直流电流测量，其量程范围为0—200（mA）。

实现不同量程的电阻测量，其量程范围为0—1000（Ω）。

ADC0804是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。

数字万用表设计实验报告实验名称：数字万用表设计 实验日期 ____________温度___________压力___________ 同组者 ___________一、实验预习部分(实验前完成，并检查，教师签名) 1，实验目的：1, 掌握数字万用表的工作原理、组成和特性。

2, 掌握数字万用表的校准和使用。

3, 掌握多量程数字万用表分压、分流电路计算和连接；学会设计制作、使用多量程数 字万用表。

2，实验原理：1、直流电压测量电路在数字电压表头前面加一级分压电路（分压器），可以扩展直流电压测量的量程。

数字万用表的直流电压档分压电路如图（2）所示，它能在不降低输入阻抗的情况下，达到准确的分压效果。

例如：其中200 V 档的为分压比为：001.010*********==+++++MKR R R R R R R其余各档的分压比分别为：图（2）实用分压器电路档位 200mV 2V 20V 200V 2000V 分压比 1 0.1 0.010.001 0.0001实际设计时是根据各档的分压比和总电阻来确定各分压电阻的，如先确定M R R R R R R 1054321=++++=总再计算200V 档的电阻：K R R R 10001.054==+总，依次可计算出3R 、2R 、1R 等各档的分压电阻值。

更换量程是需要调整小数点的显示，使用者可方便地读出测量结果。

2、直流电流的测量测量电流是根据欧姆定律，用合适的取样电阻把待测电流转换为相应的电压，再进行测量。

如图（3）图（3）电流测量原理实用数字万用表的直流电流档电路，如图（4）所示。

图（4）实用分流器电路图（4）中各档分流电阻是这样计算的，先计算最大电流档（2A ）的分流电阻5R （数字电压表最大输入为200mV ）)(1.022.0505Ω===A V I U R m ，再计算200mA 档的4R ：)(9.01.02.02.05404Ω=-=-=R I U R m 依次可以计算出3R 、2R 和1R ，请同学们自己练习。

数字电子技术课程设计报告设计课题: DT-830数字万用表组装姓名:学院: 信息工程学院专业:班级:学号:日期指导教师:山东大学威海分校信息工程学院DT-830的焊接与装配摘要：电压表按其工作原理和读数方式分为模拟式电压表和数字式电压表两大类。

与普通的模拟式多用表相比，数字多用表的测量功能较多，它不但能测量直流电压、交流电压、交流电流、直流电流和电阻等参数，而且能测量信号频率、电容器容量及电路的通断等。

本次实验主要是焊接DT-830数字万用表及其组装，学会数字万用表的工作原理。

关键词：数字万用表、工作原理、焊接组装1 工作原理1.1数字万用表的特点数字电压表可缩写为DVM。

较之模拟式多用表，数字多用表除具有一般的所具有的DVM准确度高、数字显示、读数迅速准确、分辨力高、输入阻抗高、能自动调零、自动转换量程、自动转换及显示极性等优点外，还由于采用大规模集成电路，因而体积小，可靠性好，测量功能齐全，操作简便，有些数字多用表可以精确地测量电容、电感量、温度等，大大地扩展了功能；同时数字多用表内部有较完善的保护电路，过载能力强等等。

由于数字多用表具有上述这些优点，使得它获得越来越广泛的应用。

但它也有不足之处，它不能反映被测量的连续变化过程以及变化的趋势，如用来观察电容器的充、放电过程，就不如模拟电压表方便直观，也不适于作电桥调平衡用的零位指示器；同时，其价格也偏高，所以尽管数字多用表具有许多优点，但它不可能完全取代模拟式多用表对于DT-830数字万用表来说，它的主要特点有，（1）技术成熟，主电路采用典型数字集成电路ICL7106,性能稳定可靠；（2）性价比高，由于技术成熟，应用广泛，具有精度高、输入电阻大、读数直观、功能齐全、体积小等优点；（3）结构合理，安装简单，集成电路ICL7106采用COB封装。

1.2 数字多用表的基本原理和模拟直流电压表前端配接检波器即可构成模拟交流电压表一样，在数字直流电压表前端接相应的交流-直流转换器(AC/DC)、电流-电压转换电路（I/V）、电阻-电压转换电路（Ω/V）等，就构成了数字多用表，如图一所示。

简易数字万用表设计辽宁工业大学单片机原理及接口技术课程设计(论文）题目：简易数字万用表院（系）：电气工程学院专业班级：测控技术与仪器学号： 090301020学生姓名：王英会指导教师:起止时间：2012。

6。

18-2012。

6.29课程设计（论文）任务及评语院（系）：电气工程学院教研室: 测控技术与仪器注：成绩:平时20％论文质量60% 答辩20％以百分制计算摘要本课题介绍了一种基于单片机的简易数字电压表的设计.该设计主要由三个模块组成：A/D转换模块，数据处理模块及显示模块.A/D转换主要由芯片ADC0804来完成，它负责把采集到的模拟量转换为相应的数字量在传送到数据处理模块。

数据处理则由芯片89S52来完成，其负责把ADC0804传送来的数字量经过一定的数据处理，产生相应的显示码送到显示模块进行显示；此外,它还控制着ADC0804芯片工作.该系统的数字电压表电路简单,所用的元件较少，成本低,且测量精度和可靠性较高。

此数字电压表可以测量0—5V的1路模拟直流输入电压值，并通过一个四位一体的7段数码管显示出来。

关键字：单片机；数字电压表；A/D转换; 80S52；ADC0804目录第1章绪论.................................... 错误!未定义书签。

第2章课程设计的方案. (1)2。

1概述 .................................... 错误!未定义书签。

2.2总体方案比较 ............................. 错误!未定义书签。

第3章硬件设计. (11)3.1电压采集 (4)3.2电流采集 (5)3.2电阻采集 (6)第4章软件设计 (7)4。

1程序设计总方案 (7)4。

2系统子程序设计 (8)第5章误差分析 (9)第6章课程设计总结 (10)参考文献 (11)第1章绪论社会的发展、科技的进步,离不开电子产业的推动。

课程名称: 数字万用表的设计专业：电子信息工程班级：0学号：姓名：指导教师：目录1 、设计任务 (3)1.1设计目的 (3)1.2设计指标及要求 (3)2、设计思路与总体框图 (3)3、系统硬件电路的设计 (4)3.1主控芯片 (4)3.2模数转换部分 (4)3.3 电阻测量输入电路 (6)3.4电压测量输入电路 (7)3、5电流输入测量电路 (9)3.6 自锁开关 (10)4、软件设计 (10)4.1主程序设计 (10)4.2 A/D转换子模块 (11)5、系统调试 (11)5.1硬件调试 (11)5.2 硬件故障 (11)5.3硬件调试方法 (12)5.4软件调试 (12)5.5软件故障 (12)5.6软件调试方法 (12)6 实验数据处理 (12)6.1实验数据 (12)6.2实验数据分析 (13)7总结与体会 (13)7.1总结 (14)7.2体会 (14)8 参考文献 (14)9 附录——程序 (14)1、设计任务1．1设计目的采用A/D转换器ADC0804和STC89C51单片机，设计一台数字多用表，能进行电压、电流和电阻的测量，测量结果通过LCD液晶显示器显示，通过按键进行测量功能转换。

1．2设计指标及要求电压测量范围0~20V，测量误差约为 0.05V，电流测量范围1~200mA，测量误差约为±0.5mA，电阻测量范围0~1000Ω，测量误差约为±2Ω。

2、设计思路与总体框图1.方案选择用单片机STC89C51与ADC0804设计一个数字万用表，配合分流电阻、分压电阻、基准电阻可以测量直流电压值，直流电流、直流电阻，四位数码显示。

实现各级量程的直流电压测量，其量程范围为0—20（V）。

实现不同量程的直流电流测量，其量程范围为0—200（mA）。

实现不同量程的电阻测量，其量程范围为0—1000（Ω）。

ADC0804是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。

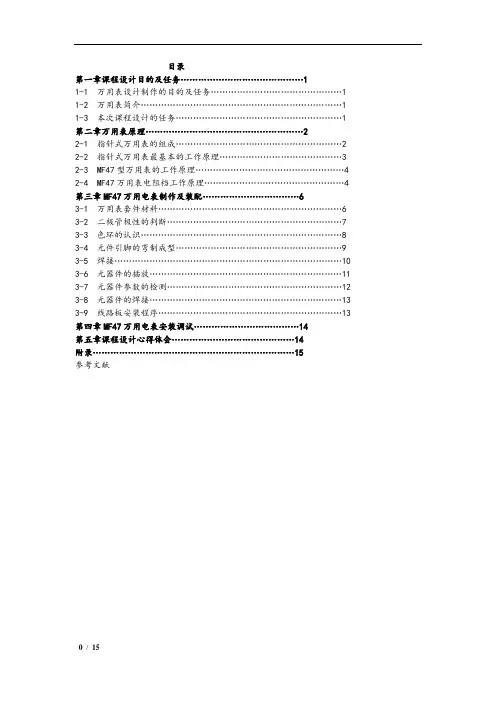

目录第一章课程设计目的及任务 (1)1-1 万用表设计制作的目的及任务 (1)1-2 万用表简介 (1)1-3 本次课程设计的任务 (1)第二章万用表原理 (2)2-1 指针式万用表的组成 (2)2-2 指针式万用表最基本的工作原理 (3)2-3 MF47型万用表的工作原理 (4)2-4 MF47万用表电阻档工作原理 (4)第三章MF47万用电表制作及装配 (6)3-1 万用表套件材料 (6)3-2 二极管极性的判断 (7)3-3 色环的认识 (8)3-4 元件引脚的弯制成型 (9)3-5 焊接 (10)3-6 元器件的插放 (11)3-7 元器件参数的检测 (12)3-8 元器件的焊接 (13)3-9 线路板安装程序 (13)第四章MF47万用电表安装调试 (14)第五章课程设计心得体会 (14)附录 (15)参考文献第一章课程设计目的及任务1-1 万用表设计制作的目的及任务现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。

通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。

通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。

电子与机械是密不可分的，在万用表的组装中还可以了解电子产品的机械结构、机械原理，这对将来的产品设计开发非常有帮助。

1-2 万用表简介万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。

MF47型万用表具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。

1-3 本次课程设计的任务万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。

课程设计报告--数字万用表-天津职业技术师范大学电子工程学院《电子技术》课程设计报告同组学生姓名（学号）：曹烨玲(31) 梁艳花(32) 周芹(25)班级：应电0914任务分工：曹烨玲：方案选择与设计.电路焊接调试.方案讲解.答辩梁艳花：资料查找.电路原理分析.答辩.方案讲解.课程设计报告周芹：资料查找.电路原理分析.答辩.方案讲解.课程设计报告设计时间：2011年12月12 日——2011 年12月30日指导教师：李莉李照业第一周题目：数字万用表一、课程设计的目的1．设计由运算放大器组成的万用表2．组装焊接与仿真调试二、课程设计的要求1．直流电压表：满量程+6V2．直流电流表：满量程10mA3．交流电压表：满量程6V,50HZ—1KHZ 4．交流电流表：满量程10Ma5．欧姆表：满量程分别为：1K,10K;100K三、方案论证选择1．初步选用7107，但因设计过程繁琐，电路构造与原理的分析复杂，调试与仿真不便，量程范围及相关的电阻比例不好调电路采用的元器件较多，相比之下成本也高，所以，最终决定放弃这个方案。

2．选用运算放大器uA741与LM324,设计过程十分简单，电路构造模块清晰，原理简单明了，调试过程简单，仿真效果很好，电路采用的元器件较少，成本低，相关的量程要求容易实现，所以决定选用此方案。

四、基本原理1．元件列表：uA741 1个电阻：12kΩ 2个2、7kΩ 1个LM324 1个24kΩ 2个87Ω 1个1N4007 8个10kΩ 5个 100kΩ 2个1N4148 1个1N4728A 1个LM324集成运放电路图：2．原理分析：（1）理想集成运放的虚短与续断特点（2）在测量中，电压表或者电流表的接入应不影响被测电路的原工作状态，这就要求电压表应具有无穷大的输入电阻，电流表的内阻应为零。

但实际上，万用表表头的可动线圈总有一定的电阻，例如100μA的表头，其内阻约为1KΩ，用它进行测量时将影响到被测量，从而引起误差。

目录概括----------------------------------------------------------------------------- 3 理论----------------------------------------------------------------------------- 3 材料、工具-------------------------------------------------------------------- 3 过程、步骤-------------------------------------------------------------------- 4 分析与结论-------------------------------------------------------------------- 5 一、概括：此实验是为了学会如何用数字万用表次电阻的阻值，同时测量直流电压。

二、理论：1.直流电压的测量测量之前，先将黑表笔插进“com”孔，红表笔插进“VΩ”。

把旋钮旋到比估计值大的量程。

接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1”，则表明量程太小，那么就要加大量程后测量。

2.电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的----人体是电阻很大但是有限大的导体。

读数时，要保持表笔和电阻有良好的接触。

三、材料、工具：见表1-1表1-3四、过程、步骤：1.直流电压的测量将数字万用表按照实验原理接好红黑表笔，选择好适当量程。

通过实验台的直流稳压模块输出一个电压值。

对输出电压进行测量并记录测量结果，并与实验台上显示的电压作比较，计算误差。

记录表格1-2.表1-22.电阻的测量将数字万用表按照实验原理3接好红黑表笔，选择合适量程。
