平法标注梁的解读
平法标注梁是指按照标准规定，用缆绳、钢丝或细锯材等缆绳材料绑扎在梁表面上，标注梁的尺寸，型号，等级及梁体的方向等要求的表面标志。
一、传统平法标注的布局方法
1、传统的平法标注以梁中心为基准，将梁尺寸以相同的节距排列，从梁的任一边（上下、左右）开始，依次排列，以隔离距离标准为0.5m。
2、在传统的平法标注中，节距需根据地梁与连接的梁尺寸和型号调整，一般直径大于Φ20mm的梁，相应的节距可以增加至1m，直径小于Φ20mm的节距可继续保持0.5m。
3、平法标注梁的排列方式按照梁的尺寸和型号划分，将梁节点按顺序排列，以方便施工现场对梁进行定位及施工安装。
4、传统的平法标注中，梁外侧需标明梁的尺寸和型号，梁内侧则标明梁体方向及梁体上的承重等级，以便施工现场安装时便于按图纸施工。
二、新型平法标注技术
1、新型平法标注技术采用数控系统，操作更加简便，可在很短的时间内完成梁的标注，提高了施工效率。
2、新型平法标注技术采用喷码机，可以用绳索、钢绞线或细锯材绑扎梁表面，标注梁心线、尺寸比例、梁体方向及梁体上的承重等级等要求，使标注工作更加容易快捷。
3、采用新型平法标注技术，可以利用激光扫描识别技术识别梁表面的标注，以确保标注的准确性，运用激光扫描技术进行定位，可实现坐标准确定位，生成标准标签，施工现场便于安装，加快施工进度。
以上就是关于平法标注梁的解读，希望能对大家有所帮助。

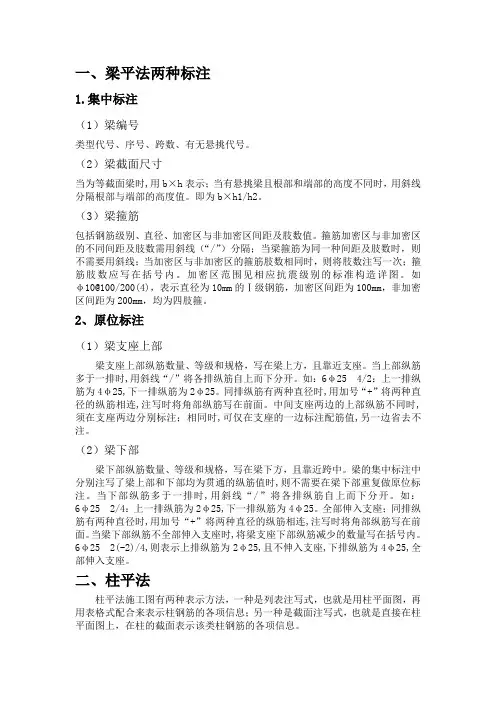

一、梁平法两种标注1.集中标注（1）梁编号类型代号、序号、跨数、有无悬挑代号。
（2）梁截面尺寸当为等截面梁时,用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。
即为b×h1/h2。
（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。
2、原位标注（1）梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。
当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
如：6φ25 4/2：上一排纵筋为4φ25,下一排纵筋为2φ25。
同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。
中间支座两边的上部纵筋不同时,须在支座两边分别标注；相同时,可仅在支座的一边标注配筋值,另一边省去不注。
（2）梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。
梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。
当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25。
全部伸入支座；同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。
当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。
6φ25 2(-2)/4,则表示上排纵筋为2φ25,且不伸入支座,下排纵筋为4φ25,全部伸入支座。
二、柱平法柱平法施工图有两种表示方法，一种是列表注写式，也就是用柱平面图，再用表格式配合来表示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱平面图上，在柱的截面表示该类柱钢筋的各项信息。
梁的平法标注一、桥梁的平移测量1、对桥梁的平移进行测量，通过测量桥梁左右边缘中心处的平移长度，绘制平移曲线图来确定桥梁的平移位移量。
2、为确定梁移位和分布规律，一般采用正射影像测量法。
正射影像测量使用正射摄影机，通过对桥梁内侧平台和外侧围墙进行遥感拍摄，分析拍摄后能得到的桥梁的平移量和构架移动角。
3、在桥梁移动测量方法中，当桥跨越特殊型桥梁（比如拱桥、圆拱桥）或者桥梁移动特别快时，视觉测量方法是可行的。
4、桥梁平移测量中，基本测量设备为杆距计、支承点测距仪和测斜仪等，其中杆距计主要测量桥台杆件（桥台杆件的纵向移动和横向位移），支承点测距仪测量桥梁的支承点的位移，测斜仪确定桥梁的角度等。
5、对于较大杆件紧定性，对桥梁的拉伸力作用有较大，可采用杆件自动标定装置来实施杆件的移动测量。
二、桥梁的旋转测量1、通过测量桥梁多个点的旋转情况，可以确定桥梁的旋转情况。
一般采用正射影像测量法来确定桥梁旋转角度，其用到的器材有正射摄影机、双面撮合仪等，以及处理容易出错的数字图像匹配技术。
2、对于同一桥梁的旋转角度变化，可以通过交叉比较的方法，收集不同测量时段的正射影像，利用且比较投影体系中一定节点指示符的旋转情况，来确定桥梁的实际旋转情况。
3、在同桥梁移动角非常小时，可采用位移杆件测量法来测量桥梁的旋转角，首先在桥内进行定位，再在桥外进行定位，即可以确定桥梁旋转角度情况。
4、还有一些简便的方法来测量桥梁旋转角，如水准仪、卡尺和测距仪等，在两个定位点之间的距离、角度的测量，也可以用来确定桥梁的旋转情况。
5、为了减少测量误差，一般不仅要138测量桥梁的旋转角，而且还要测量桥梁的位移量和拉伸力，以完整的描述桥梁的移动情况。
教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。
三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
平法标注梁集中标注的解读1. 嘿，你知道吗？梁集中标注就像是梁的“身份证”！比如在这个框架梁KL1 中，它的标注信息那可太重要啦！这就好比我们认识一个人，要知道他的名字、特点一样。
梁集中标注能让我们清楚知道梁的各种关键信息呢！2. 哇塞，梁集中标注里的截面尺寸可别小瞧呀！它决定了梁的“身材”呢！就像一根柱子有粗细之分，梁的截面尺寸也有大小呀。
比如这个梁是300×600 的，那我们就能想象出它大致的样子啦。
3. 哎呀呀，梁集中标注里的箍筋信息也很关键呢！它就像是给梁穿上了一件“保护衣”。
比如说这个梁的箍筋是直径 8 毫米的，间距 200 毫米，这就给梁提供了一定的约束和保护呀。
4. 嘿，你想过没，梁集中标注中的上部通长筋就像是梁的“脊梁骨”！它支撑着梁呢。
好比一个人要是没有脊梁骨，那可就站不起来啦。
像这个梁的上部通长筋是 2 根直径 20 毫米的钢筋，作用可大啦！5. 哇哦，梁集中标注里的梁编号也很有意思呀！它就像给梁取了个名字。
我们一看到这个编号，就知道是哪根梁啦。
比如说 KL2 ，我们就知道是框架梁 2 呀。
6. 嘿呀，梁集中标注中的下部通长筋也不能忽视呢！这可是梁的重要“力量来源”。
就跟我们跑步需要有力的腿一样，梁的下部通长筋给它提供了支撑呢。
比如这根梁的下部通长筋是 3 根直径 22 毫米的钢筋。
7. 哎呀，梁集中标注里的标高信息也得注意呀！它就像给梁定了个“高度标准”。
好比我们盖房子，得知道房子要盖多高一样。
这个梁的标高是多少，我们心里得有数呀。
8. 嘿，梁集中标注的各种信息组合起来，不就像一幅完整的“梁画像”嘛！比如截面尺寸、钢筋信息等等，都齐全啦，这梁的样子不就清晰了嘛。
9. 哇，梁集中标注真的好神奇呀！它能让我们快速了解梁的特性。
就像了解一个人的性格一样，梁集中标注告诉我们梁的“性格”特点呢。
10. 梁集中标注真的是太重要啦！没有它，我们怎么能清楚地知道梁的各种情况呢？这不就像在黑暗中摸索一样嘛。
梁的平法识图梁的平法标注梁KL1(2A) 200╳500 表示：框架梁1有两跨，有一端悬挑（A表示一端，B表示两端），断面尺寸200╳500。

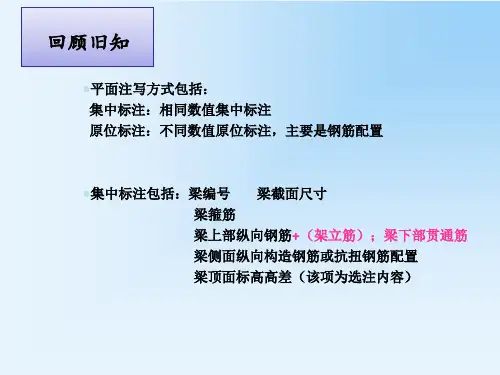

可参照梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。
图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。
将图1-1KL2用截面注写方式表示（见图1-2）。
图1-2 截面注写方式示例图1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。
表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。
例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。
（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。
一、梁仄法二种标注之阳早格格创做（1）梁编号典型代号、序号、跨数、有无悬挑代号.（2）梁截里尺寸当为等截里梁时,用b×h表示；当有悬挑梁且根部战端部的下度分歧时，用斜线合并根部与端部的下度值.即为b×h1/h2.（3）梁箍筋包罗钢筋级别、曲径、加稀区与非加稀区间距及肢数值.箍筋加稀区与非加稀区的分歧间距及肢数需用斜线（“/”）合并；当梁箍筋为共一种间距及肢数时，则没有需要用斜线；当加稀区与非加稀区的箍筋肢数相共时，则将肢数注写一次；箍筋肢数应写正在括号内.加稀区范畴睹相映抗震级别的尺度构制详图.如φ10@100/200(4)，表示曲径为10mm的Ⅰ级钢筋，加稀区间距为100mm，非加稀区间距为200mm，均为四肢箍.2、本位标注（1）梁支座上部梁支座上部纵筋数量、等第战规格，写正在梁上圆，且靠拢支座.当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分启.如：6φ25 4/2：上一排纵筋为4φ25,下一排纵筋为2φ25.共排纵筋有二种曲径时,用加号“+”将二种曲径的纵筋贯串,注写时将角部纵筋写正在前里.中间支座二边的上部纵筋分歧时,须正在支座二边分别标注；相共时,可仅正在支座的一边标注配筋值,另一边省去没有注.（2）梁下部梁下部纵筋数量、等第战规格，写正在梁下圆，且靠拢跨中.梁的集结标注中分别注写了梁上部战下部均为领悟的纵筋值时,则没有需要正在梁下部沉复干本位标注.当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分启.如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25.局部伸进支座；共排纵筋有二种曲径时,用加号“+”将二种曲径的纵筋贯串,注写时将角部纵筋写正在前里.当梁下部纵筋没有局部伸进支座时,将梁支座下部纵筋缩小的数量写正在括号内.6φ25 2(-2)/4,则表示上排纵筋为2φ25,且没有伸进支座,下排纵筋为4φ25,局部伸进支座.二、柱仄法柱仄法动工图有二种表示要领，一种是列表注写式，也便是用柱仄里图，再用表要领协共去表示柱钢筋的各项疑息；另一种是截里注写式，也便是曲交正在柱仄里图上，正在柱的截里表示该类柱钢筋的各项疑息.1、列表注写办法定义正在柱仄里安插图上，分别正在共一编号的柱中采用一个或者几个截里标注几许参数代号（反映截里对于轴线的偏偏心情况），用简明的柱表注写柱号、柱段起行标下、几许尺寸（含截里对于轴线的偏偏心情况）与配筋数值，并配以百般柱截里形状及箍筋典型图.柱表中自柱根部（前提顶里标下）往上以变截里位子或者配筋改变处为界分段注写，简曲注写要领详睹《仄准则则》.2、截里注写办法定义正在分尺度层画制的柱仄里安插图的柱截里上，分别正在共一编号的柱中采用一个截里，曲交注写截里尺寸战配筋数值.（1）柱定位图正在柱定位图中，按一定比率搁大画制柱截里配筋图，正在其编号后再注写截里尺寸（按分歧形状标注所需数值）、角筋、中部纵筋及箍筋.（2）柱的横筋数量柱的横筋数量及箍筋形式曲交画正在大样图上，并集结标注正在大样中间.（3）柱纵筋采当柱纵筋采与共向去径时，可标注局部钢筋；当纵筋采与二种曲径时，需将角筋战各边中部筋的简曲数值分启标注；当柱采与对于称配筋时，可仅正在一侧注写背筋.（4）柱仄里安插图需要时，可正在一个柱仄里安插图上用小括号“（）”战尖括号“< >”区别战表白各分歧尺度层的注写数值.(5) 分段截里尺寸战配筋如柱的分段截里尺寸战配筋均相共，仅分段截里与轴线的闭系分歧时，可将其编为共一柱号.但是此时应正在已画配筋的柱截里上注写该截里与轴线闭系的简曲尺寸.论断通过对于仄法战钢筋估计、仄法梁基础知识、仄法柱基础知识、仄法钢筋估计的普遍过程、仄法板识图与钢筋估计、仄法楼梯识图与钢筋估计、仄法剪力墙识图与钢筋估计、仄法筏形前提识图与钢筋估计的教习，巩固了咱们对于修筑圆里的更深一步的教习.仄法识图不过修筑中的“一齐砖”,而咱们要干的便是正在那块砖上砌更多的“砖”.雅话道一分耕耘一分支获，正在教授的助闲下，咱们一定会薄积而薄收，齐力去启辟一片自己的天天.期视正在以去的教习中教授不妨越收庄重的央供咱们，共共启辟好佳来日诰日.参照文件王昌伟.浅道仄法动工图中一些注意事项.北京：华夏修筑工程出版社，2007版陈大飞.仄法动工图识读.北京：华夏修筑工程出版社，2007版。
平法标明（梁）一、钢筋1、钢筋分类(1)、依据生产条件的不一样分为：热轧钢筋、冷拉钢筋、热办理钢筋、冷拔低碳钢丝等。
A、热轧钢筋（一般钢筋）依据强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。
表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、依据外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，此中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标明。
标明分为集中标明和原位标明。
1、梁种类代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标明。
标明分集中标明和原位标明。
当在梁上集中标明和原位标明同时存在时，原位标明优先，施工时应按原位标明数值取用。
（1）、集中标明A、标明规则：①、梁代号：详见梁代号表，如：KL 等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两头悬挑为 B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级 -钢筋直径 -中心间距符号 @-加密区间距 / 非加密区间距 -（肢数）。
如：Ф8@100/200（2）表示箍筋是一级钢直径是 8 加密区间距为 100 非加密区为 200，肢数为 2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。
梁上部通长筋为：假如只有通知筋，则表示为：根数+钢筋级别 +钢筋直径，如： 2Φ25 表示 2 根二级直径是 25 的通长筋。
