工程识图之平法标注(梁)

梁钢筋平法识图、标注方法与注意事项建筑结构施工图平法表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

梁平法图中表示的是什么意思？●梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值；原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。

梁钢筋的标注方法●原位标注包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

1、梁支座上、下部纵筋；2、吊筋、附加箍筋。

原位标注——梁支座上部纵筋梁支座上部纵筋，该部位含通长筋在内的所有纵筋：❶“/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

❷“”相联——当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时将角部纵筋写在前面。

❸缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。

例6Φ25 4/2，2Φ252Φ22。

原位标注——梁下部纵筋❶“/”分隔——当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

❷“”相联——当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时角筋写在前面。

❸“—”不入支座——当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数写在括号内。

例6Φ25 2（-2）/4，2Φ253Φ22（-2）/5Φ25。

❹当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值时，则不需要在梁的下部重复做原位标注。

❺当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号里。

❻当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋支座上部以Y打头注写在括号内，上下部斜纵筋之间用“/”分隔。

φ8@100/200(2)
②加密区和非加密区箍筋肢数一样，肢数注 写一次，写在括号内；
如果不一致分别注写在括号内
φ8 ＠100/200（4）表示加密区为直 径8mm间距100mm的4肢箍筋，非加密区为直 径8mm间距200mm的4肢箍筋，箍筋为II级钢。
φ 8 ＠100（4）/200（2）表示加密区为直径 8mm间距100mm的4肢箍筋，非加密区为直径8mm间距 200mm的2肢箍筋，箍筋为II级钢。
在梁平法施工图中，应按规定注明各结构层的顶面标高 及相应的结构层号。对轴线未居中的梁，应标注其偏心定位 尺寸，但贴柱边的梁可不注。
平面法标注方式
截面法标注方式
1．平面注写方式
• 平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁 ，在其上注写截面尺寸和配筋具体数值 来表达梁平法施工图
（2）XXA为一端悬挑,XXB为二端悬挑， 悬挑梁不计入跨数。
第1跨
第2跨
框架梁2, 2跨，一端悬挑
一端悬挑
左端悬挑
第1跨
第2跨
右端端悬 挑
框架梁1, 2跨，两端悬挑
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁） L
楼面框架梁 （两端为柱） KL
框架柱不落地, 柱的力传递到 下方的梁
框架柱不落地
图中：“Φ 8@100／200(2)”，表示箍筋为HPB235级钢筋， 直径8 mm，加密区间距为100mm；非加密区间距为 200mm，双肢箍。
箍筋加密区与非加密区的不同间距及肢数需用斜线分隔；当梁箍筋 为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢 数相同时，则将肢数注写一次；箍筋肢数应写在括号内。肢数不同时分 别标注，例如： Φ 8@100(4)／150(2)

解答：2C18+3C20空3/2支座上部筋分两排放置，上排有三根，其中两根是直径为18的三级钢，位于角部，全跨贯通，另外一根是直径为20的三级钢，在跨中断开；下排是两根直径为20的三级钢，在跨中断开设集中标注为2C188 下部筋2C25 下部筋是两根直径为25的三级钢，全跨贯通设集中标注2C25；2C254C25（-2）下部筋是四根直径为25的三级钢，其中角部两根全跨贯通，中部两根在该跨贯通，且不伸入支座设集中标注2C25；2C25 2C25+2C16下部筋是两根直径为25的三级钢，位于角部，全跨贯通，中部是两根直径为16的三级钢，在该跨贯通设集中标注2C25；2C25 6C25空2/4下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通设集中标注2C25；2C25 6C25空2（-2）/4下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通，端部不伸入支座；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通设集中标注2C25；2C25 2C25+3C22（-3）/5C25下部筋分两排放置，下排是五根直径为25的三级钢，全跨贯通；上排共有五根钢筋，其中两根是直径为25的三级钢，位于角部（边部），该跨贯通，另外三根是直径为22的三级钢，该跨贯通，不伸入支座设集中标注2C25；5C259 附加钢筋在主梁与次梁相交的地方，主梁共附加两根吊筋，直径为18，三级钢总结：集中标注：上部；下部（架立筋）上部角部通长筋+（中部架立筋）原位标准：上排/下排角部+中部（-不伸入支座）以上资料为个人整理，如有错误，请以国家标准图集为准。

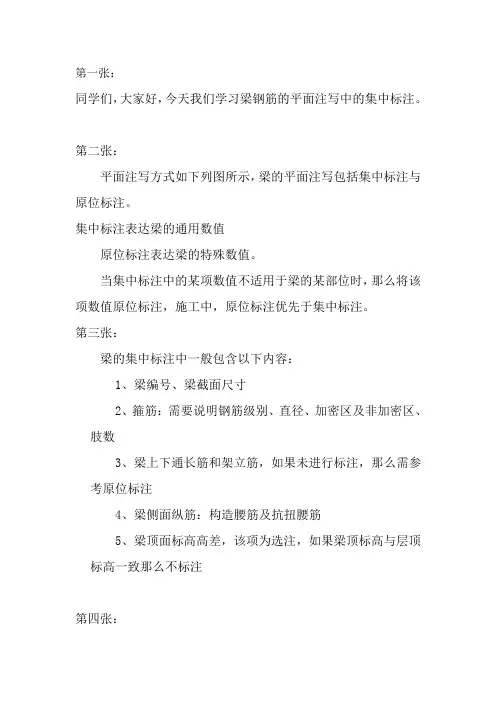

第一张：同学们，大家好，今天我们学习梁钢筋的平面注写中的集中标注。

第二张：平面注写方式如下列图所示，梁的平面注写包括集中标注与原位标注。

集中标注表达梁的通用数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，那么将该项数值原位标注，施工中，原位标注优先于集中标注。

第三张：梁的集中标注中一般包含以下内容：1、梁编号、梁截面尺寸2、箍筋：需要说明钢筋级别、直径、加密区及非加密区、肢数3、梁上下通长筋和架立筋，如果未进行标注，那么需参考原位标注4、梁侧面纵筋：构造腰筋及抗扭腰筋5、梁顶面标高高差，该项为选注，如果梁顶标高与层顶标高一致那么不标注第四张：现在我们再来具体看看关于梁的集中标注中的说明。

首先我们来看看梁集中标注——梁编号的标注每一种类型的梁都用代号表示，其后紧跟其序号，后面的括号内表示梁的跨数，如带A表示一端悬挑，带B表示两端悬挑，悬挑不计入跨数。

第五张：集中标注——截面尺寸的标注梁截面尺寸，该项为必注值。

当为等截面梁时，用b×h表示；集中标注——箍筋的标注⏹梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。

⏹箍筋加密区与非加密区的不同间距及肢数需用斜线“/〞分隔；⏹当梁箍筋为同一种间距及肢数时，那么不需用斜线；⏹当加密区与非加密区的箍筋肢数相同时，那么将肢数注写一次；箍筋肢数应写在括号内。

⏹例 : Φ10@100/ 2021Φ8@1004 /1502第六张：集中标注——通长筋的标注⏹梁上部通长筋或架立筋配置通长筋可为相同或不同直径采用搭接连接、机械连接或对焊接连接的钢筋，该项为必注值。

⏹当同排纵筋中既有通长筋又有架立筋时，应用加号“〞将通长筋和架立筋相联。

注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。

⏹当全部采用架立筋时，那么将其写入括号内。

⏹例： 2 Φ22 4Φ122 Φ22 4 Φ2021第七张：集中标注——通长筋的标注⏹当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；〞将上部与下部纵筋的配筋值分隔开来，少数跨不同者，按原位标注处理。

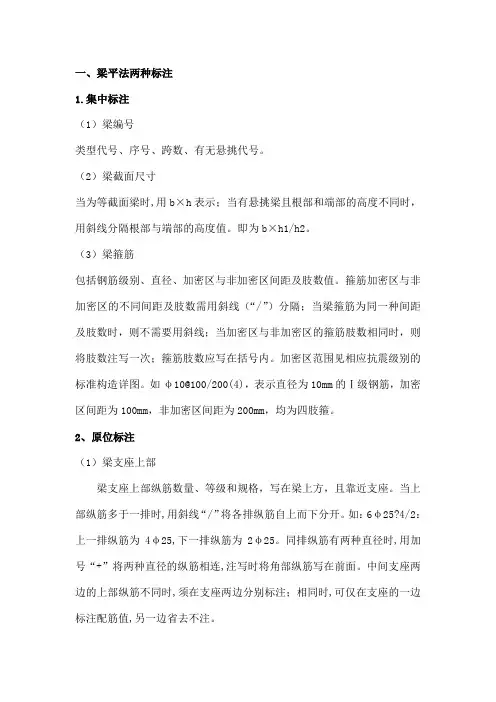

一、梁平法两种标注1.集中标注（1）梁编号类型代号、序号、跨数、有无悬挑代号。

（2）梁截面尺寸当为等截面梁时,用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2。

（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

2、原位标注（1）梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ25?4/2：上一排纵筋为4φ25,下一排纵筋为2φ25。

同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

中间支座两边的上部纵筋不同时,须在支座两边分别标注；相同时,可仅在支座的一边标注配筋值,另一边省去不注。

（2）梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ25?2/4：上一排纵筋为2φ25,下一排纵筋为4φ25。

全部伸入支座；同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。

6φ25 2(-2)/4,则表示上排纵筋为2φ25,且不伸入支座,下排纵筋为4φ25,全部伸入支座。

二、柱平法柱平法施工图有两种表示方法，一种是列表注写式，也就是用柱平面图，再用表格式配合来表示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱平面图上，在柱的截面表示该类柱钢筋的各项信息。

平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。

A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。

表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。

三、标注。

标注分为集中标注和原位标注。

1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。

标注分集中标注和原位标注。

当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。

（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。

如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。

梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。

如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。

+ 当在梁上集中标注的内容不适用于某跨或某 悬挑部分时，将其不同数值原位标注在该跨 或该悬挑部位称为原位标注。
+ 一般需要原位标注的是 + 1）梁尺寸 + 2）梁箍筋 + 3）梁支座上部纵筋 + 4）梁下部纵筋 + 5）梁侧面构造钢筋或抗扭钢筋 + 6）梁标高 + 7）附加箍筋或吊筋
φ8@100（2）
• 例：2 25+ 2 22 表示上部只有一排钢筋， 角部2 25，中间2 22，见图（b）
+ ③当梁下部纵筋不全部伸入支座时，将梁支 座下部纵筋减少的数量写在括号内。
+ 例：6 20 2（-2）/4 表示下部一共两排钢 筋，最下排4 20直接伸进支座，其上一排 2 20不伸入支座，见图（c）。
+ ④当已按规定注写了梁上部和下部均为 通长的纵筋值时，则不需在梁下部重复 做原位标注。
+ 平面注写包括集中标注和原位标注两部分 内容。
+ 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
+ 1）梁编号 + 2）梁截面尺寸b×h(宽×高) + 3）梁箍筋 + 4）梁上部通长筋或架立筋 + 5）梁侧面纵向构造钢筋或受扭钢筋 + 6）梁顶面标高高差 (选注值)
集中标注
原位标注
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
）
A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端
部高250
B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端
部高250
C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载梁平法标注方式方法梁集中标注和原位标注的区别地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容一、梁平法两种标注1.集中标注（1）梁编号类型代号、序号、跨数、有无悬挑代号。

（2）梁截面尺寸当为等截面梁时,用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2。

（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

2、原位标注（1）梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ254/2：上一排纵筋为4φ25,下一排纵筋为2φ25。

同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

中间支座两边的上部纵筋不同时,须在支座两边分别标注；相同时,可仅在支座的一边标注配筋值,另一边省去不注。

（2）梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ252/4：上一排纵筋为2φ25,下一排纵筋为4φ25。

原位标注 中间上层纵筋未原 位标注，此处纵筋 同集中标注，为2 根直径16mm的II 级钢（HRB335）
返回
加密区箍筋： Φ6@100mm
100mm
100mm 100mm
加密区箍筋： Φ6@100mm
200mm 200mm
非加密区箍筋： Φ6@200mm
返回
上部通长纵筋 2 16
上部通长纵筋 2 16 上部非通长纵筋 2 16
上部纵筋 4 16 （2 16通长筋+ 2 16非通长筋）
上部通长纵筋 2 16
上部非通长纵筋 2 16
上部纵筋 4 16 （2 16通长筋+ 2 16非通长筋）
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
4) 梁下部纵筋
①注写在梁下部跨中位置 ②当下部纵筋多于一排时，用斜线“/”将 各排纵筋自上而下分开 例：6 25 2/4 表示下部两排钢筋， 最下排4 25，其上一排2 25，见图（a）
• ④当已按规定注写了梁上部和下部均为 通长的纵筋值时，则不需在梁下部重复 做原位标注。
此跨跨中不标注，即下部 钢筋为4根直径18mm的 HRB400钢筋
v
v
下部通长筋为4根直 径16mm的II级钢 （HRB335）
下部通长纵筋 4 16
返回
5）侧面构造钢筋或抗扭钢筋
侧面ห้องสมุดไป่ตู้扭钢筋 4 12
集中标注
6mm的双肢箍，加密 区箍筋间距100mm， 非加密区箍筋间距 200mm 矩形截面框架梁 的尺寸：宽度 b=300mm，高度 h=500mm
原位标注
左支座处上部纵筋为 右支座处上部纵筋为 4 4根直径16mm 的II级 根直径 16mm的II级钢 钢（HRB335 ） （包 （HRB335）（包括2 括2根通长筋） 根通长筋）

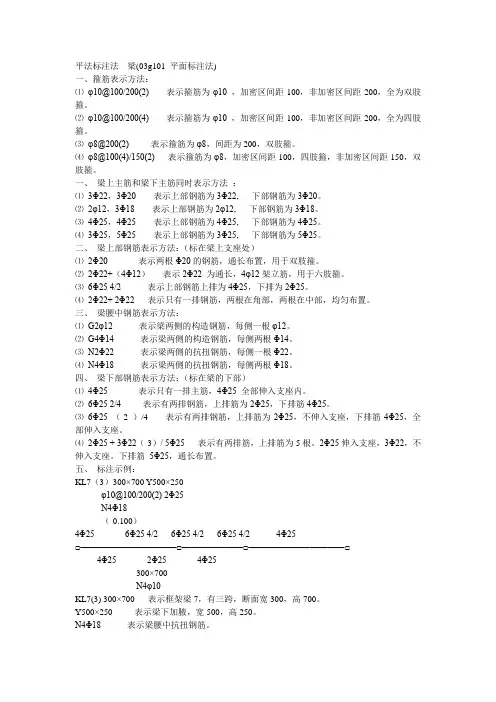

平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

混凝土平法规则
梁平面注写方式
集中注写
混凝土平法规则
集中标注
原位标注
梁平面注写方式
（1）集中标注
混凝土平法规则
• 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
• 1）梁编号 • 2）梁截面尺寸b×h(宽×高) • 3）梁箍筋 • 4）梁上部通长筋或架立筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
梁平面注写方式
混凝土平法规则
5）梁侧面纵向构造钢筋或受扭钢筋
侧向构造钢筋就是腰筋，当梁的有效高 度大于450mm时设置，腰筋布置在梁 的截面高度中间区域，两边对称布置；
受扭钢筋包括纵筋和箍筋，受扭纵筋 要求沿梁的截面四个边均匀布置，因此 当存在扭矩时梁的截面高度中间区域需 要布置纵筋，布置抗扭纵筋以后就不再 需要布置侧向构造钢筋。
上部通长筋 在角部
混凝土平法规则
上部非通长筋
架立筋 在中间
③ 既有通长筋又有架立筋，表达为 通长筋+（架立筋）
例： 2 25+（2φ12）
混凝土平法规则
2φ20+（ 2φ12） 2φ20表示上部3跨通长筋为2根直径20mm的
HRB335钢筋，在角部 （2φ12） 表示上部3跨中间位置架立筋2根直径
12mm的HPB300钢筋
上部通长 纵筋
混凝土平法规则
下部纵筋 钢筋一般通长
④上、下均有通长钢筋，表达为 “上部通长筋；下部通长筋”
例： 2 22；4 20
混凝土平法规则
2φ20；4φ18 2φ20 上部两跨通长筋均为2根直径20mm的
HRB335钢筋 4φ18 下部两跨通长筋均为4根直径18mm的
混凝土平法规则

梁的平法识图梁的平法标注梁KL1(2A) 200╳500 表示：框架梁1有两跨，有一端悬挑（A表示一端，B表示两端），断面尺寸200╳500。

可参照梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。

图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。

集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。

1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。

将图1-1KL2用截面注写方式表示（见图1-2）。

图1-2 截面注写方式示例图1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。

表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。

例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。

（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。

（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。

例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。

2021/5/18

30
其实，该图还可以进行简化，即把靠近中间短跨
的左右支座的原位标注缺省。由于中间短跨的上部跨 中有原位标注6 22 4/2，说明中间跨从左支座到右支 座贯通布置6 22 4/2，根据原位标注的“缺省对称” 原则，这些缺省了的支座原位标注，仍然可以获得6
22 4/2的配筋值。也就是说，这两个图的效果是一样的。
【例】
KL1悬挑端的上部没有任何原位标注，则认为该 跨上部执行集中标注的上部通常筋4 25。（同 样，缺省标注的下部纵筋采用集中标注的下部通 常筋。）
2021/5/18
11
【关于梁“钢筋标注格式”的问答】
【问】遇到不规范的钢筋标注2 18+4 20 4/2，
该如何处理？ 在施工图中经常遇到下列的钢筋标注形式： • 2 18+4 20 4/2（梁上部纵筋标注） • 4 25+2 22 2/4（梁下部纵筋标注）
其中：d、d1、d2（钢筋直径），s、s1、s2（钢 筋根数），m、n（上下排纵筋根数）
2021/5/18
3
【例】
6 25 4/2 表示： 上排纵筋为4 25；下排纵筋 为2 25。
2 25+2 22 表示一排纵筋： 2 25放在角部；
2 22放在中间。
2021/5/18
4
有时候为了讲述方便起见，我 们把上排上部纵筋（即紧贴箍筋水 平段的上部纵筋）称为“第一排上 部纵筋”，而把下排上部纵筋（即 远离箍筋水平段的上部纵筋）称为 “第二排上部纵筋”。
33
【例】
6 22 2/4——表示上排纵筋为2 25；下排纵筋为4 25。
2 25+2 22——表示一排纵筋：2 25放在角部； 2 22放在中间。

梁的平法标注基础课件
CONTENTS
• 梁平法标注概述 • 梁平法标注的原理和方法 • 梁平法标注的实践应用 • 梁平法标注的案例分析 • 梁平法标注的总结与展望
01
梁平法标注概述
梁平法标注的定义
梁平法标注是指用平面整体表示方法对梁的施工图进行标注。这种方法遵循国家建筑标准设计图集《 混凝土结构施工图平面整体表示方法制图规则和构造详图》进行标注。
梁平法标注的细节处理
• 标注信息要清晰、 准确，避免误读 和误解；
• 标注格式要符合 规范要求，避免 与标准不符导致 施工困难；
在梁平法标注中， 需要注意以下几点 细节处理
• 标注内容要完整， 避免遗漏标注；
• 对于复杂的梁结 构，需要进行分 解标注，以便更 好地表达设计意 图。
03
梁平法标注的实践应用
梁平法标注主要涉及梁的集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊 数值。
梁平法标注的重要性
提高图纸的可读性和准确性 梁平法标注采用统一的标准和符号，使图纸更加清晰、规 范，便于设计和施工过程中的沟通与协作。
提高施工效率 梁平法标注简化了传统施工图的绘制过程，减少了细节信 息的丢失，为施工队伍提供了更加直观、明确的施工指导。
梁平法标注在工程量清单中的应用
工程量计算
01 梁平法标注为工程量计算提供了准确的依据，使得工
程量的统计和计算更加便捷。
工程预算
02 梁平法标注使得预算人员能够快速地确定梁的尺寸、
材料和施工工艺等参数，提高了预算的准确性。
工程结算
03
在工程结算阶段，梁平法标注有助于核对实际施工与
设计图纸的符合程度，为结算提供了可靠的依据。
T程中的重复劳动，降低了图纸的 绘制成本，同时减少了施工过程中的错误率，降低了因错 误造成的返工和损失。

声明： 弄一点财富值而已 非原创哈 不过对学生好真的有用 因为 我就是学生 嘿嘿
图 2-2
集中标注
原位标注 原位标注 原位标注
在上图中，水平方向的梁是1号框架梁 （KL1）。从这个框梁的上边缘，引出一条铅 垂线。在铅垂线的右侧，注有几行字：
图1- 31 梁的左右两端上方所标注的4Φ16，包 含了2Φ16通长筋。剩下的2Φ16是两段 直角形筋。直角形筋和2Φ16通长筋是 承受端部的负弯矩的。梁的上部中间的 4Φ16是承受梁中下部的正弯矩的（抗 拉作用），钢筋贯通全梁。
图 2-2-14框架梁加密箍筋的构造示意
（五）非抗震梁且为两肢箍筋标注箍筋法
图 2-2-15非抗震梁两肢箍筋集中标注
图 2-2-16非抗震梁两肢箍筋构造示意
（六）梁的集中标注中第二行的规则示例注法
图 2-2-17梁的集中标注第二行规则示 例注法
图 2-2-18双跨通长筋轴测投影示意图
提示：在梁的集中标注中，第二行的规则 示例注法，是把通长筋的数量、钢筋强度 等级及直径，写在箍筋行的后面。
三、梁的集中标注中第三行的习惯注法
“+”前的上部“通长筋”，位 于一排角部。“+”后的是“架 力筋”位于一排中部
图 2-3-1框架梁集中标注第三行习惯注 法
图 2-3-2框
架梁中通长筋的 标注
位于角部
位于梁底部
图 2-3-3梁集中标注的通长筋和架力筋
图 2-3-4梁通长筋和架力筋轴测图
图 2-3-5梁的上下部通长筋的注法
当梁属于抗震梁时，箍筋的布置 才有加密区和非加密区之分。
（一）抗震梁的两肢箍筋标注法
图 2-2-10以框架梁第二行集中标注
（二）抗震梁的四肢箍筋标注法

钢筋混凝土构件平法识图
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注

（四）、吊筋长度
1、当梁高hb≤800时 当梁高hb≤800时,吊筋斜度为45度。吊筋长度公式推导为： 吊筋长度＝b＋50×2＋（hb－2C）/sin45×2＋20d×2 （式中b为次梁的宽度,hb为框架梁的高度,C为框架梁的保护层厚度,d为吊筋 钢筋直径） 2、当梁高hb＞800时 2、当梁高hb＞800时,吊筋斜度为60度。吊筋长度公式推导为： 吊筋长度＝b＋50×2＋（hb－2C）/sin60×2＋20d×2 （式中b为次梁的宽度,hb为框架梁的高度,C为框架梁的保护层厚度,d为吊筋 钢筋直径）
2、支座负筋 （1）第一排支座负筋
楼层框架梁第一排支座负筋包括端支座负筋和中间支座负筋
端支座 中间支 座
左端支座第一排负筋长度＝伸入左端支座内长度+伸入首跨内长度
右端支座第一排负筋长度＝伸入右端支座内长度+伸入尾跨内长度
中间支座第一排负筋长度＝伸入中间支座左跨长度+中间支座宽+伸入中间支座右跨长度
架立筋3：
[ln尾-max(ln中2，ln尾）/3 - ln尾 /3]+150*2
5、下部非贯通筋
1）、抗震情况
下部非贯通钢筋 一、在端跨： （一） 判断直锚或弯锚
hc-C>=LaE(或la)
hc-C<LaE(或la) （二）计算公式：
直锚
弯锚
1. 直锚： max(laE,hc首/2+5d）+ln首（或尾）+max(laE,hc中/2+5d） 2. 弯锚：15d+(hc首-C)+ln首（或尾） +max(laE,hc中/2+5d） 二、在中间跨：
表示1号框架梁、两跨、截面宽为300，截面高为700 表示箍筋为圆10的钢筋，加密区间距为100，非加密区间距为200，4肢箍 前面的2B25表示梁的上部贯通筋为两根二级25的钢筋，（2B12）表示两跨的上部无负筋区布置两根圆12的架立筋，后面的 2B25表示梁的下部贯通筋为两根二级25的钢筋 表示梁的侧面设置4根二级16的构造纵筋，两侧各为2根。 表示梁的端支座有6根二级25的钢筋，分两排布置，其中上排为4根，下排为2根，因为上排有两根贯通筋，所有上排只有两 根二级25的属于支座负筋。 表示梁的中间支座有6根二级25的钢筋，分两排布置，其中上排为4根，下排为2根，因为上排有两根贯通筋，所有上排只有 两根二级25的属于支座负筋。，中间支座如果只标注一边另一边不标，说明两边的负筋布筋一致。
