基础 梁平法标注法

平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。

A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。

表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。

三、标注。

标注分为集中标注和原位标注。

1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。

标注分集中标注和原位标注。

当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。

（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。

如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。

梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。

如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。

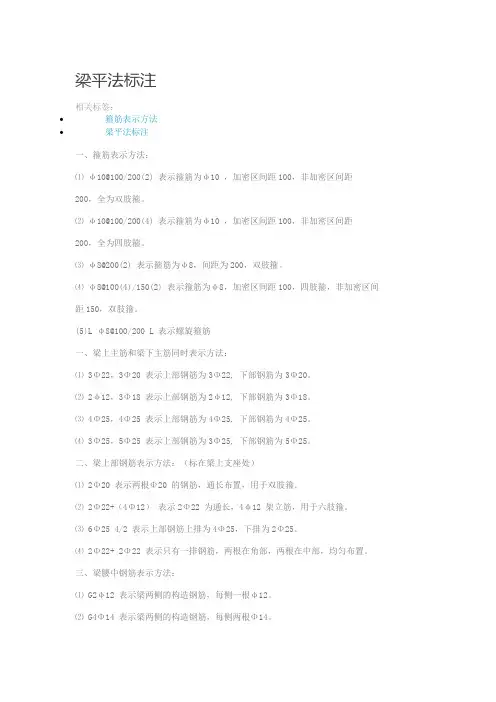

梁平法标注相关标签：∙箍筋表示方法∙梁平法标注一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

(5)L φ8@100/200 L 表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20 的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12 架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

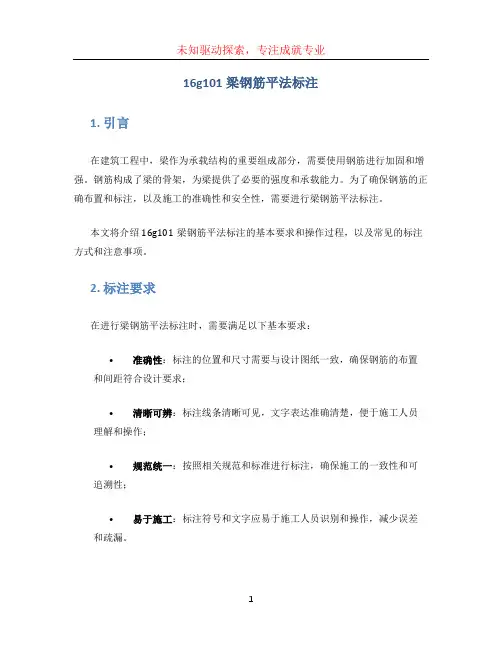

16g101梁钢筋平法标注1. 引言在建筑工程中，梁作为承载结构的重要组成部分，需要使用钢筋进行加固和增强。

钢筋构成了梁的骨架，为梁提供了必要的强度和承载能力。

为了确保钢筋的正确布置和标注，以及施工的准确性和安全性，需要进行梁钢筋平法标注。

本文将介绍16g101梁钢筋平法标注的基本要求和操作过程，以及常见的标注方式和注意事项。

2. 标注要求在进行梁钢筋平法标注时，需要满足以下基本要求：•准确性：标注的位置和尺寸需要与设计图纸一致，确保钢筋的布置和间距符合设计要求；•清晰可辨：标注线条清晰可见，文字表达准确清楚，便于施工人员理解和操作；•规范统一：按照相关规范和标准进行标注，确保施工的一致性和可追溯性；•易于施工：标注符号和文字应易于施工人员识别和操作，减少误差和疏漏。

3. 操作过程下面是16g101梁钢筋平法标注的基本操作过程：步骤1：准备工作在进行梁钢筋平法标注之前，需要进行一些准备工作，包括准备标注工具和清理梁的表面。

•标注工具：常用的标注工具包括测量工具（如直尺、量角器）、标注笔、胶带等。

根据实际需要选择合适的工具。

•清理梁表面：清理梁表面的灰尘和杂物，确保标注的线条清晰可见。

步骤2：确认标注位置根据设计图纸和相关要求，确认梁的钢筋平法标注位置。

•使用直尺或量角器等工具，测量出梁上需要标注的位置，如钢筋的起始点、中心线、间距等。

•使用标注笔在梁上进行简单标记，便于后续绘制标注线条。

步骤3：绘制标注线条根据确认的标注位置，使用标注笔或合适的工具，在梁上绘制标注线条。

•对于直线标注，使用直尺或辅助线进行辅助绘制。

•对于弧线标注，使用量角器或模板进行辅助绘制。

•标注线条应该清晰可见，粗细适中，便于施工人员辨识和操作。

步骤4：书写文字标注在标注线条的基础上，使用标注笔或合适的工具，书写相应的文字标注。

•文字标注应该清晰、准确、易读。

•根据实际需要书写钢筋的尺寸、间距、起始点等信息。

步骤5：检查和确认完成标注后，进行检查和确认。

梁平法施工图平面注写方式,拿去看！平面注写方式是指在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，即梁多数跨都相同的数值；原位标注表达梁的特殊数值，即梁个别截面与其不同的数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

既有效减少了表达上的重复，又保证了数值的惟一性。

1. 梁集中标注的内容，有五项必注值及一项选注值，规定如下：（1）梁编号，该项为必注值。

由梁类型代号、序号、跨数及有无悬挑代号组成。

根据梁的受力状态和节点构造的不同，将梁类型代号归纳为六种，见表10-3的规定。

根据编号原则可知，如KL2(2A)表示的含义是：第2号框架梁，两跨，一端有悬挑。

（2）截面尺寸，该项为必注值。

当为等截面梁时，用bh表示；当悬臂梁采用变截面高度时，用斜线分隔根部与端部的高度值，即bh1/h2，h1为根部高度，h2为端部较小高度。

（3）梁箍筋包括钢筋种类、级别、直径、加密区与非加密区间距及肢数，该项为必注值。

箍筋加密区与非加密区的不同间距及肢数需用斜线分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例如：8@100(4)／150(2)，表示箍筋为HPB235级钢筋，直径8 mm，加密区间距为100mm，四肢箍；非加密区间距为150mm，双肢箍。

（4）梁上部通长筋或架立筋配置，该项为必注值。

应根据结构受力要求及箍筋肢数等构造要求而定。

当同排纵筋中既有通长筋又有架立筋时，应采用加号+将通长筋和架立筋相连。

注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。

当全部采用架立筋时，则将其写入括号内。

例如：222表示用于双肢箍；222+(412)表示用于六肢箍，其中222为通长筋，括号内412为架立筋。
