教你读懂平法标注(梁)

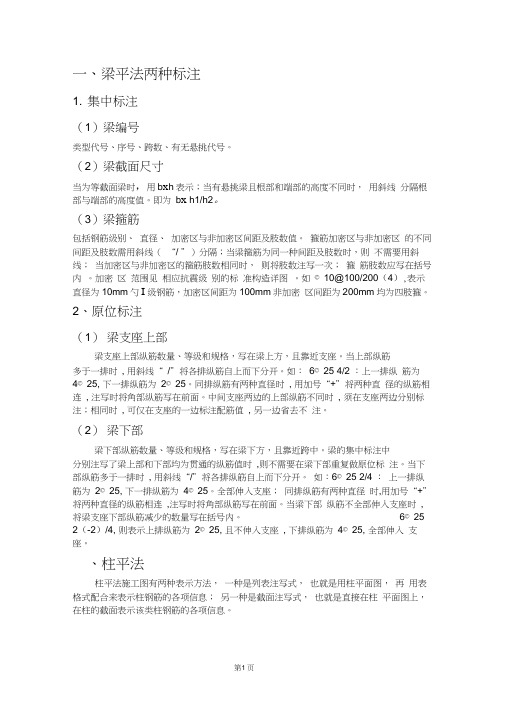

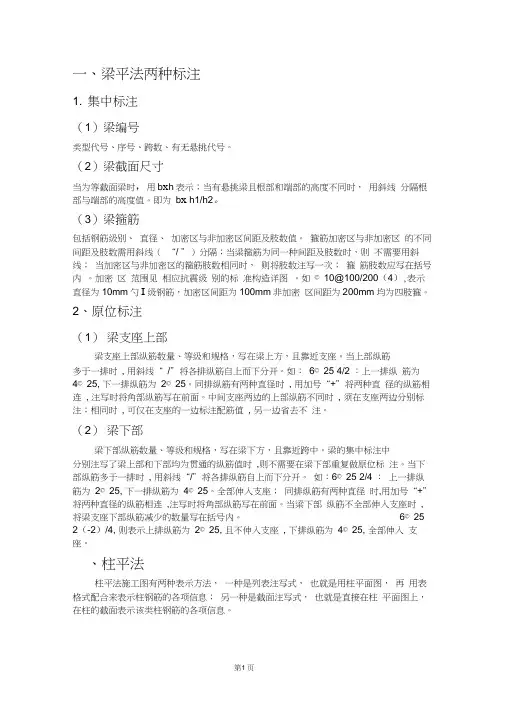

一、梁平法两种标注1. 集中标注（1）梁编号类型代号、序号、跨数、有无悬挑代号。

（2）梁截面尺寸当为等截面梁时，用b x h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。

即为b x h1/h2。

（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线（“/ ”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

如© 10@100/200（4）,表示直径为10mm勺I级钢筋，加密区间距为100mm非加密区间距为200mm均为四肢箍。

2、原位标注（1）梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

当上部纵筋多于一排时, 用斜线“ /”将各排纵筋自上而下分开。

如：6© 25 4/2 ：上一排纵筋为4© 25, 下一排纵筋为2© 25。

同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部纵筋写在前面。

中间支座两边的上部纵筋不同时, 须在支座两边分别标注；相同时, 可仅在支座的一边标注配筋值, 另一边省去不注。

（2）梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。

如：6© 25 2/4 ：上一排纵筋为2© 25, 下一排纵筋为4© 25。

全部伸入支座；同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写在括号内。

6© 25 2（-2）/4, 则表示上排纵筋为2© 25, 且不伸入支座, 下排纵筋为4© 25, 全部伸入支座。

关于平法标注中几种梁类型的理解平法施工图，系指根据国家建筑标准设计图集《平面整体表示方法制图规则和构造详图》绘制的施工图，主要常用的图集为《平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板），现行版本为16G101-1。

在该图集中，梁的类型用相应的代号反应，主要梁的类型如下表所示：在实际工程设计中，设计师对各种梁的类型往往难以做出准确判断。

笔者结合规范及实际PKPM设计，总结出各种梁的具体判定方法，以供大家参考：1）框架梁（KL）与非框架梁（L）根据是否与竖向构件相连，梁分为框架梁和非框架梁。

在水平荷载作用下，当梁两端或一端与竖向构件（框架柱或剪力墙）相连，梁与竖向构件形成框架共同抵抗水平力，这部分梁成为框架梁；而两端支撑在梁上的梁，水平荷载作用下，由于没有形成整体框架，在梁内基本不产生内力，这部分梁称为非框架梁。

因此框架梁与非框架梁的抗震措施要求有很大的区别，具体可参看《抗震设计规范》或相关图集。

2）框架梁（KL）和屋面框架梁（WKL）在框架梁中，根据梁端部与竖向构件相连的节点是否在竖向构件的顶部，分为楼层框架梁（KL）和屋面框架梁（WKL）。

当梁端节点不在柱顶时，梁的上部纵向受力钢筋锚入在具有一定压应力的混凝土内部时，只需要满足锚固长度即可实现有效的锚固，如下图1所示，这类梁称为楼层框架梁（KL）；当框架梁端部节点位于竖向构件的顶部时，由于框架梁上部钢筋无法锚在受压的混凝土内，因此这部分钢筋需要考与柱外侧钢筋连接（搭接或连通），才能保证钢筋充分发挥其抗拉作用，这部分梁，成为屋面框架梁，如图2所示。

图1 框架梁（KL）端节点图 2 屋面框架梁（WKL）端节点3）悬挑梁（XL）当梁的某一端或两端无支座时，称为悬挑梁。

悬挑梁悬挑部分为静定结构，一旦破坏（包括出现塑性铰），该悬挑部分即失效，不存在内力重分布，因此悬挑梁的设计及相关构造与普通梁也有较大的不同。

4）框支梁和托柱转换梁当上部结构部分竖向构件不能连续贯通落地时，需要设置转换构件，转换构件包括转换梁、转换桁架、转换板等。

教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

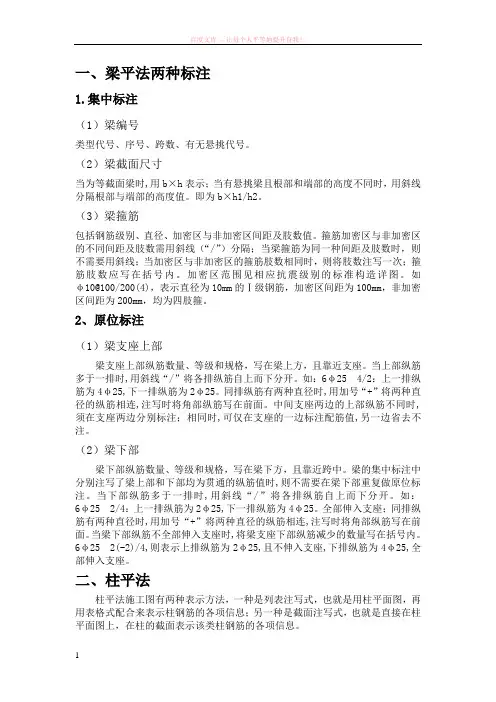

一、梁平法两种标注1.集中标注（1）梁编号类型代号、序号、跨数、有无悬挑代号。

（2）梁截面尺寸当为等截面梁时,用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2。

（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

2、原位标注（1）梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ25 4/2：上一排纵筋为4φ25,下一排纵筋为2φ25。

同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

中间支座两边的上部纵筋不同时,须在支座两边分别标注；相同时,可仅在支座的一边标注配筋值,另一边省去不注。

（2）梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25。

全部伸入支座；同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。

6φ25 2(-2)/4,则表示上排纵筋为2φ25,且不伸入支座,下排纵筋为4φ25,全部伸入支座。

二、柱平法柱平法施工图有两种表示方法，一种是列表注写式，也就是用柱平面图，再用表格式配合来表示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱平面图上，在柱的截面表示该类柱钢筋的各项信息。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载梁平法标注方式方法梁集中标注和原位标注的区别地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容一、梁平法两种标注1.集中标注（1）梁编号类型代号、序号、跨数、有无悬挑代号。

（2）梁截面尺寸当为等截面梁时,用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2。

（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

2、原位标注（1）梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ254/2：上一排纵筋为4φ25,下一排纵筋为2φ25。

同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

中间支座两边的上部纵筋不同时,须在支座两边分别标注；相同时,可仅在支座的一边标注配筋值,另一边省去不注。

（2）梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ252/4：上一排纵筋为2φ25,下一排纵筋为4φ25。

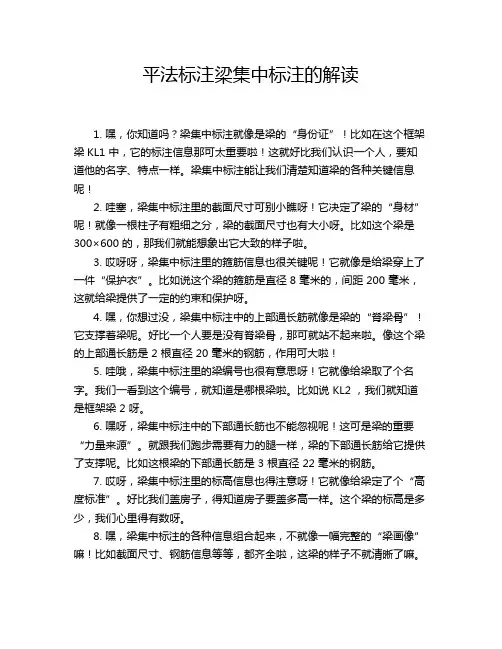

平法标注梁集中标注的解读1. 嘿，你知道吗？梁集中标注就像是梁的“身份证”！比如在这个框架梁KL1 中，它的标注信息那可太重要啦！这就好比我们认识一个人，要知道他的名字、特点一样。

梁集中标注能让我们清楚知道梁的各种关键信息呢！2. 哇塞，梁集中标注里的截面尺寸可别小瞧呀！它决定了梁的“身材”呢！就像一根柱子有粗细之分，梁的截面尺寸也有大小呀。

比如这个梁是300×600 的，那我们就能想象出它大致的样子啦。

3. 哎呀呀，梁集中标注里的箍筋信息也很关键呢！它就像是给梁穿上了一件“保护衣”。

比如说这个梁的箍筋是直径 8 毫米的，间距 200 毫米，这就给梁提供了一定的约束和保护呀。

4. 嘿，你想过没，梁集中标注中的上部通长筋就像是梁的“脊梁骨”！它支撑着梁呢。

好比一个人要是没有脊梁骨，那可就站不起来啦。

像这个梁的上部通长筋是 2 根直径 20 毫米的钢筋，作用可大啦！5. 哇哦，梁集中标注里的梁编号也很有意思呀！它就像给梁取了个名字。

我们一看到这个编号，就知道是哪根梁啦。

比如说 KL2 ，我们就知道是框架梁 2 呀。

6. 嘿呀，梁集中标注中的下部通长筋也不能忽视呢！这可是梁的重要“力量来源”。

就跟我们跑步需要有力的腿一样，梁的下部通长筋给它提供了支撑呢。

比如这根梁的下部通长筋是 3 根直径 22 毫米的钢筋。

7. 哎呀，梁集中标注里的标高信息也得注意呀！它就像给梁定了个“高度标准”。

好比我们盖房子，得知道房子要盖多高一样。

这个梁的标高是多少，我们心里得有数呀。

8. 嘿，梁集中标注的各种信息组合起来，不就像一幅完整的“梁画像”嘛！比如截面尺寸、钢筋信息等等，都齐全啦，这梁的样子不就清晰了嘛。

9. 哇，梁集中标注真的好神奇呀！它能让我们快速了解梁的特性。

就像了解一个人的性格一样，梁集中标注告诉我们梁的“性格”特点呢。

10. 梁集中标注真的是太重要啦！没有它，我们怎么能清楚地知道梁的各种情况呢？这不就像在黑暗中摸索一样嘛。
