驱动综合性能测试仪作业指导书(正本)

No.123456 作 业 指 导 书 ( STANDARD OPERATION PROCEDURE)产品型号晶科组件工位名称组件二部--德雷射科测试仪校准方法工序代码工序名称测试仪校准作业指导书版本V2.1Model Name Station Name Process Code Process Station Version 1、根据所要测的组件型号及电池片种类选择相应的标准组件；2、计算机、组件负载、光源主机都打开后，双击桌面上测试软件图标，选择相应的参数组（一 般60P以上的组件选择8A50V）图1；3、进入测试界面后首先要确认光强，在光源主机是在“Work”的状态下，点击测试软件的“测 量—控制面板—标准”，图3、4；当闪光结束后，测试软件上会显示当前的光强值（要求在 99.8-100.5mw/cm²）如果光强值不在要求范围内，则通过光源主机的控制按钮来调节，图2 确保测试前光强在工艺要求范围内，当光强无法达到要求时则通知工艺或设备技术员；4、光强确认后，点击测试，查看图6的显示的数据是否与标准组件上的一致（允许误差：Pm ±0.8W、Isc±0.1A、Voc±0.2V、FF±0.1%），如在误差内，校准OK，如果超过误差范 围，则通过修改相应的参数使之符合（电流校准因子校准Isc值、电压校准因子校准Voc值、 修正电阻校准填充因子FF，图5它们三者的关系为：Pm=Isc*Voc*FF）除上述三个参数可以 修改外，其他参数不得更改；5、当需要电流分档时，双击测试软件的项目栏，在厂家参数1里通过修改电流/电压比例使之与标准组件的Im符合；图76、校准结束后记录相应的表格，将标准组件退出。

示意图(Picture)发行日期2012-9-11文件编号页次 1 of 1Issue Date SOP Code Page作业內容(Job Description)Q'TY Remark注意事项(Attention)1、测试仪所测到的温度应在25±1℃；2、测试仪的标准电池与反馈电池应保持洁净无遮挡；3、光源光强应在99.8-100.5mw/cm²内，如出现异常及时通知工艺或设备技术员；4、QC相应人员必须每2h对测试仪进行校准，并填写相应记录，且二级标板每15天需用最新的TUV标板进行校对并且保存相应记录；5、QC人员对上述参数有修改权力外不得更改其他参数，未经许可生产人员等无关人员禁止修改测试仪参数；6、测试时避免用眼睛直视光源，防止灼伤眼睛。

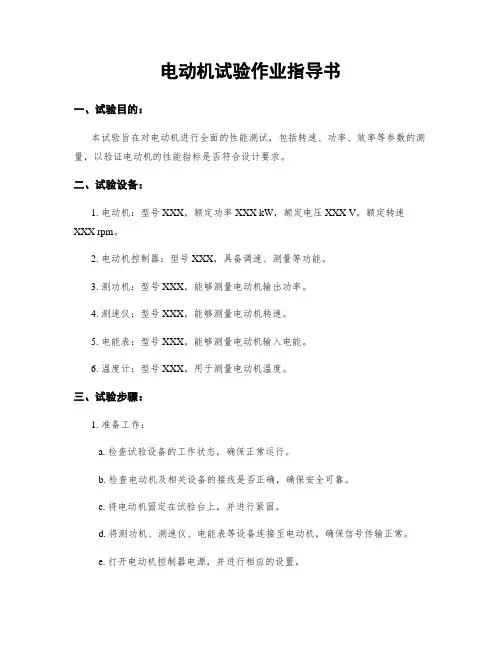

电动机试验作业指导书一、试验目的：本试验旨在对电动机进行全面的性能测试，包括转速、功率、效率等参数的测量，以验证电动机的性能指标是否符合设计要求。

二、试验设备：1. 电动机：型号XXX，额定功率XXX kW，额定电压XXX V，额定转速XXX rpm。

2. 电动机控制器：型号XXX，具备调速、测量等功能。

3. 测功机：型号XXX，能够测量电动机输出功率。

4. 测速仪：型号XXX，能够测量电动机转速。

5. 电能表：型号XXX，能够测量电动机输入电能。

6. 温度计：型号XXX，用于测量电动机温度。

三、试验步骤：1. 准备工作：a. 检查试验设备的工作状态，确保正常运行。

b. 检查电动机及相关设备的接线是否正确，确保安全可靠。

c. 将电动机固定在试验台上，并进行紧固。

d. 将测功机、测速仪、电能表等设备连接至电动机，确保信号传输正常。

e. 打开电动机控制器电源，并进行相应的设置。

2. 静态试验：a. 将电动机启动，使其运行在额定转速下。

b. 使用测功机测量电动机输出功率，并记录数据。

c. 使用测速仪测量电动机转速，并记录数据。

d. 使用电能表测量电动机输入电能，并记录数据。

e. 使用温度计测量电动机温度，并记录数据。

3. 动态试验：a. 将电动机启动，逐渐增加负载，使其运行在不同负载下。

b. 使用测功机测量电动机输出功率，并记录数据。

c. 使用测速仪测量电动机转速，并记录数据。

d. 使用电能表测量电动机输入电能，并记录数据。

e. 使用温度计测量电动机温度，并记录数据。

4. 试验结果分析：a. 对试验数据进行整理和分析，计算电动机的转速、功率、效率等参数。

b. 将试验结果与电动机的设计要求进行对照，评估电动机的性能是否符合要求。

c. 如发现性能不符合要求的情况，分析可能的原因，并提出改进措施。

五、安全注意事项：1. 在进行试验前，确保试验设备的安全可靠，避免发生意外事故。

2. 在试验过程中，严禁触摸电动机及相关设备的运动部件，以免造成伤害。

共3页
MQY--201 透射式烟度计操作规程
共2页
底盘测功机操作规程
共1页
ASM 稳态工况法操作规程
共2页
双怠速法操作规程
共1页
加载减速工况法操作规程 自由加速不透光烟度法操作规程 车速表检测操作规程
共3页 共1页 共1页
轮重仪、滚筒反力式制动台操作规程
共2页
滚筒反力式加载制动检验台操作规程
共1页
底盘动态检验操作规程
1.引车员应持检验员证和相应准驾车型驾驶证上岗，驾驶相应的机动车，站内车速不大于 5km/h， 线内
9
XXXXX 机动车技术检测服务有限公司 作业指导书
主题：操作规程
保持安全距离，大型车 3m，小型车保持 2m。
文件编号：AnJJC/WI-A-1 第 4 页共 7 页
第 A 版第 0 次修订
1、应具有大学学历，从事专业技术和管理工作 3 年以上，全面负责本站工作，宣传、贯彻实施相 应的法律法规和政策，领导本站确保完成上级下达的各项检测业务和部署的其他工作。
2、策划本站发展规划，批准质量方针和质量目标，批准质量手册和程序文件。 3、负责本站资源配置、机构设置、职责权限的确定，人员的任命，确保开展检验工作的足够资源 和合理的设置。 4、确保全体员工贯彻实施公正性声明和服务承诺。 5、负责主持管理评审，保证评审效果，确保质量管理体系工作的持续改进。 6、负责审批合格服务供应商名单。 7、组织召开站务会，负责员工的政治、管理和技术能力的培训，不断提高人员素质。 8、向上级有关部门汇报本站的各项工作情况，并接受检查。 9、负责处理客户的重大投诉。 3.2 副经理或副站长 1、应有大专以上学历，从事管理工作 3 年以上。协助站长确保按时按质按量完成上级下达的各项检 测任务和布署的其他工作；参与公司发展规划和年度工作计划的制定； 2、负责处理分管的日常事务，站长不在时，代理行使其职责。 3、负责处理客户申诉和投诉，协助站长处理客户的重大投诉。

ZY-06-2012 JMZX -3006综合测试仪操作规程一、概述JMZX－3006综合测试仪是一种便携式、多功能、智能读数仪。

该系列仪器均能对钢弦传感器、电感调频类传感器、半导体温度传感器进行测量。

该系列仪器有三种型号：JMZX-3001综合测试仪（单弦）；JMZX-3003综合测试仪（三弦）；JMZX-3006综合测试仪（六弦）。

其中三弦、六弦测试仪为多通道综合测试仪，可测量多弦传感器（如压力传感器）。

JMZX－3006综合测试仪具有检测速度快、精度高、使用简单方便等特点。

仪器体积小、重量轻，采用可充电电池供电，使用携带极为方便。

该仪器配合本公司生产的智能型传感器使用。

能在传感器内自动记录传感器编号、系数，自动计算应变、自动检测温度的结果并作温度修正，保存记录测试结果，供以后查阅或送计算机处理。

二、使用方法（1）传感器接线连接①振弦式应变传感器或压力盒连接：传感器导线为四芯屏蔽线，如传感器配有九芯插头（连接方式为1：红、2：黄或黑、3：兰或白、4：绿），则直接插入仪器面板之INP插口即可，如传感器未接插头，可配本公司之转换插头再按红－红、黄－黄或黑、兰－兰或白、绿－绿接线即可。

②三弦穿心或压力传感器连接：上述传感器导线为六芯屏蔽线，如传感器配有九芯插头（连接方式为1：红、2：黄、3：兰、4：绿、5：橙、6：紫），则直接插入仪器面板之INP插口即可，如传感器未接插头，可配本公司之转换插头再按红－红、黄－黄、兰－兰、绿－绿、橙－橙、紫－紫接线即可。

③六弦穿心或压力传感器连接：上述传感器导线为九芯屏蔽线，该传感器均配为九芯插头，直接插入仪器面板之INP插口即可。

④温度传感器：温度传感器导线为三芯屏蔽线,配专用转换插头后接线，其中红色接传感器红线，兰色接传感器兰线，绿色接传感器黄线。

（2）开机：按“ON／OFF”键（3）仪器显示时钟及功能提示测量、查阅、通讯、校时如果连接了温度传感器或温度型应变计（如：JMZX －215AT），仪器还应显示温度值。
