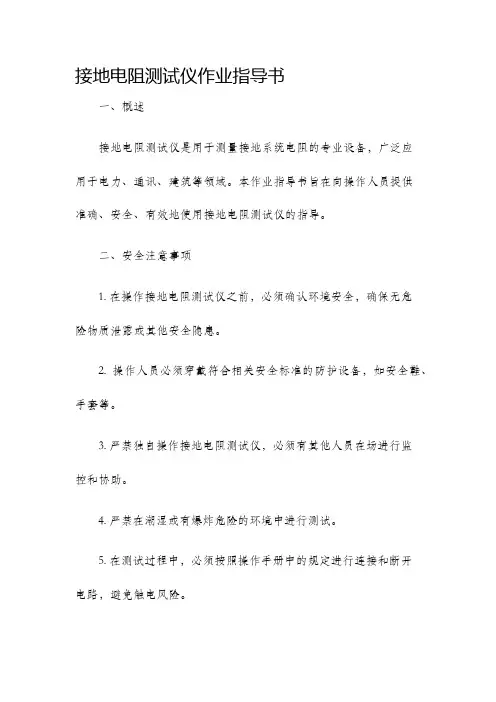

接地电阻测试仪操作作业指导书

接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。

本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。

二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。

2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。

3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。

4. 严禁在潮湿或有爆炸危险的环境中进行测试。

5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。

三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。

b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。

c) 将测试仪的测试夹具、导线等连接准备好。

2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。

b) 检查连接是否牢固、导线是否有破损或裸露情况。

3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。

b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。

c) 确保测试参数设置正确并保存。

4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。

b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。

5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。

b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。

6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。

b) 存储测试结果和相关数据，确保数据的完整性和安全性。

四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。

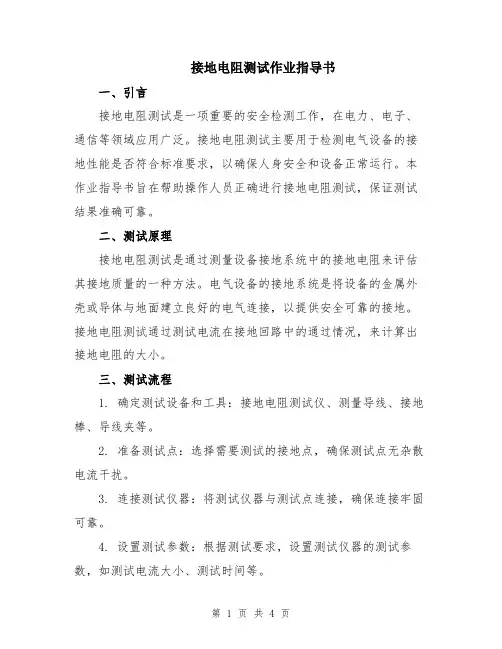

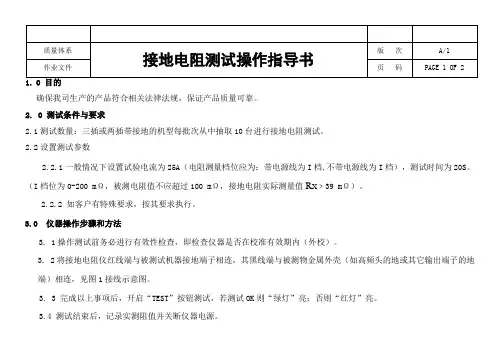

接地电阻测试作业指导书一、引言接地电阻测试是一项重要的安全检测工作，在电力、电子、通信等领域应用广泛。

接地电阻测试主要用于检测电气设备的接地性能是否符合标准要求，以确保人身安全和设备正常运行。

本作业指导书旨在帮助操作人员正确进行接地电阻测试，保证测试结果准确可靠。

二、测试原理接地电阻测试是通过测量设备接地系统中的接地电阻来评估其接地质量的一种方法。

电气设备的接地系统是将设备的金属外壳或导体与地面建立良好的电气连接，以提供安全可靠的接地。

接地电阻测试通过测试电流在接地回路中的通过情况，来计算出接地电阻的大小。

三、测试流程1. 确定测试设备和工具：接地电阻测试仪、测量导线、接地棒、导线夹等。

2. 准备测试点：选择需要测试的接地点，确保测试点无杂散电流干扰。

3. 连接测试仪器：将测试仪器与测试点连接，确保连接牢固可靠。

4. 设置测试参数：根据测试要求，设置测试仪器的测试参数，如测试电流大小、测试时间等。

5. 进行测试：启动测试仪器，进行接地电阻测试，并记录测试结果。

6. 分析测试结果：根据测试结果，评估接地系统的质量，并判断是否符合标准要求。

四、测试注意事项1. 安全措施：在进行接地电阻测试前，应确保测试设备和仪器的安全可靠，避免发生触电等危险情况。

2. 清除杂散电流：测试前应清除测试点周围的杂散电流干扰，以确保测试结果准确可靠。

3. 测试环境要求：测试时应确保测试环境的温度、湿度等条件符合测试要求，以避免测试结果受到环境影响。

4. 测试仪器校准：测试前应对测试仪器进行校准，确保测试结果的准确性和可靠性。

5. 测试导线选择：测试导线应选择导电性能好、长度适当的导线，以减小测试误差。

6. 测试时间控制：测试时间应根据具体情况进行控制，避免测试时间过长或过短导致测试结果不准确。

五、常见问题及解决方法1. 测试结果不稳定：可能原因包括测试点存在杂散电流干扰、测试导线接触不良等。

解决方法是清除测试点周围的杂散电流干扰，检查测试导线连接是否牢固。

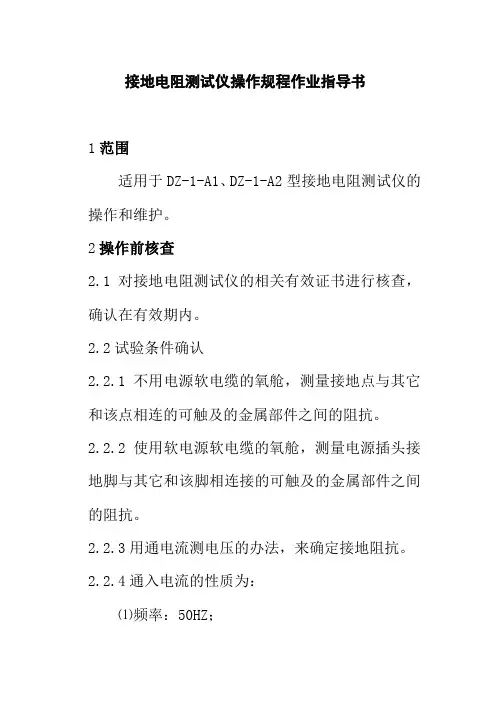

接地电阻测试仪操作规程作业指导书1范围适用于DZ-1-A1、DZ-1-A2型接地电阻测试仪的操作和维护。

2操作前核查2.1对接地电阻测试仪的相关有效证书进行核查，确认在有效期内。

2.2试验条件确认2.2.1不用电源软电缆的氧舱，测量接地点与其它和该点相连的可触及的金属部件之间的阻抗。

2.2.2使用软电源软电缆的氧舱，测量电源插头接地脚与其它和该脚相连接的可触及的金属部件之间的阻抗。

2.2.3用通电流测电压的办法，来确定接地阻抗。

2.2.4通入电流的性质为：⑴频率：50HZ；⑵电源空载电压不超过6V；⑶通入的电流不低于10A，也不超过25A。

3 操作程序3.1测试用二根电缆，四根导线，与仪器相连的四个插针要黑接黑，红接红（二个红接线柱为通电流用，二个黑接线柱为取样电压用），电缆另一端为二个鳄鱼夹，分别夹到接地点与可触及的金属部件上。

3.2由于仪器测试阻抗并动作有一延续过程，被测点阻抗超差不会立即报警，因此鳄鱼夹触到金属部件上时，要保持5S以上的接触时间。

3.3一般均通入10A的电流，再根据试验对象有无电源软电缆而将报警点（“电阻选择”）放在0.1Ω或0.2Ω。

4 注意事项4.1由于工作电流较大，鳄鱼夹接触被测金属表面时，要动作迅速，避免产生火花。

4.2仪器上的“工作”“不报警”“复位”工作转换中的“复位”是指“工作”状态的复位（即不通电流，全部停止工作），此时可不带电进行测点的转换。

4.3仪器原配测试电缆如长度不够，可在测量氧舱时，中间串一根长电缆。

由于串接了电缆而引起接地阻抗有一个偏离“0”位的起始值，如0.00X，检测中因为这个初始值引起报警时，则允许测试结果减去该起始值。

4.4为使插针与仪器插孔可靠接触，必要时可旋紧插针上的小螺丝。

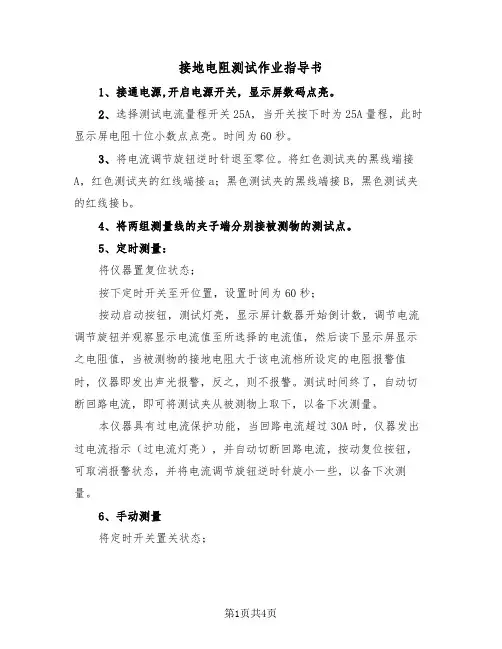

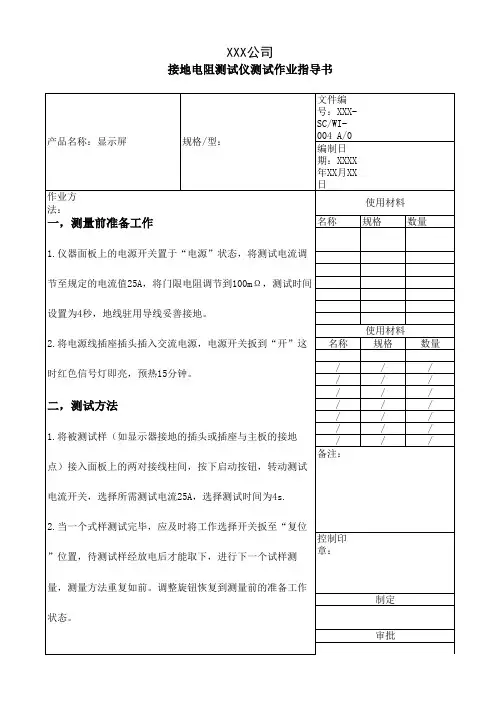

接地电阻测试作业指导书1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置复位状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动复位按钮，可取消报警状态，并将电流调节旋钮逆时针旋小一些，以备下次测量。

6、手动测量将定时开关置关状态；按动启动按钮，测试灯亮，调节电流调节旋钮并观察显示屏电流值至25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。

如需停止测试，则按动复位按钮，测试灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。

测试电阻值不应超过0.1.接地电阻测试作业指导书（二）一、实验目的1. 了解接地电阻测试的原理和方法；2. 掌握接地电阻测试的具体操作步骤；3. 学会使用接地电阻测试仪器。

二、实验器材1. 接地电阻测试仪2. 电源线3. 电笔4. 接地线5. 测试用具（如测线、夹子等）6. 记录表格三、实验原理接地电阻是指通过接地装置与大地之间的电阻，用来衡量设备或系统与大地之间的绝缘程度。

通常，地线的电阻越小，设备的安全性就越高。

接地电阻测试的原理是利用恒流源的直流电流通过接地回路，产生一定的电压降，然后根据欧姆定律计算接地电阻。

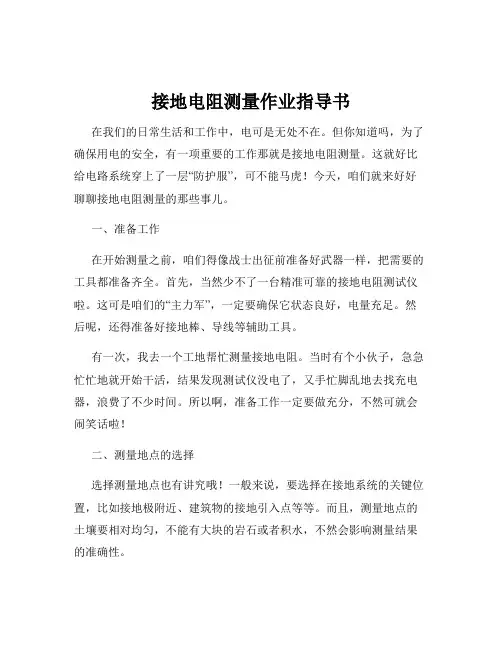

接地电阻测量作业指导书在我们的日常生活和工作中，电可是无处不在。

但你知道吗，为了确保用电的安全，有一项重要的工作那就是接地电阻测量。

这就好比给电路系统穿上了一层“防护服”，可不能马虎！今天，咱们就来好好聊聊接地电阻测量的那些事儿。

一、准备工作在开始测量之前，咱们得像战士出征前准备好武器一样，把需要的工具都准备齐全。

首先，当然少不了一台精准可靠的接地电阻测试仪啦。

这可是咱们的“主力军”，一定要确保它状态良好，电量充足。

然后呢，还得准备好接地棒、导线等辅助工具。

有一次，我去一个工地帮忙测量接地电阻。

当时有个小伙子，急急忙忙地就开始干活，结果发现测试仪没电了，又手忙脚乱地去找充电器，浪费了不少时间。

所以啊，准备工作一定要做充分，不然可就会闹笑话啦！二、测量地点的选择选择测量地点也有讲究哦！一般来说，要选择在接地系统的关键位置，比如接地极附近、建筑物的接地引入点等等。

而且，测量地点的土壤要相对均匀，不能有大块的岩石或者积水，不然会影响测量结果的准确性。

我记得有一次，在一个工厂里测量接地电阻，选的地方刚好有个小水坑，测量出来的电阻值偏差特别大。

后来重新找了个干燥平整的地方，才得到了准确的数据。

三、测量步骤1、布置接地棒将接地棒按照一定的间距插入地下。

插入的深度要足够，一般要达到 05 米以上。

而且，接地棒之间的距离也要符合规定，通常是直线距离 5 米左右。

在插接地棒的时候，要用力均匀，确保接地棒与土壤接触良好。

2、连接导线把测试仪与接地棒用导线连接起来。

连接的时候要注意，导线的接头要拧紧，不能有松动的情况。

3、进行测量打开测试仪，按照仪器的操作说明进行测量。

在测量的过程中，要保持周围环境的安静，避免有其他电磁干扰。

4、记录数据测量完成后，要及时记录测量的数据。

包括测量的电阻值、测量的时间、地点等等。

四、数据处理与分析测量得到的数据可不是就这么摆在那里不管啦，咱们得对它进行处理和分析。

如果测量的电阻值超过了规定的标准，那就得找出原因，看看是接地系统出现了问题，还是测量过程中有什么失误。

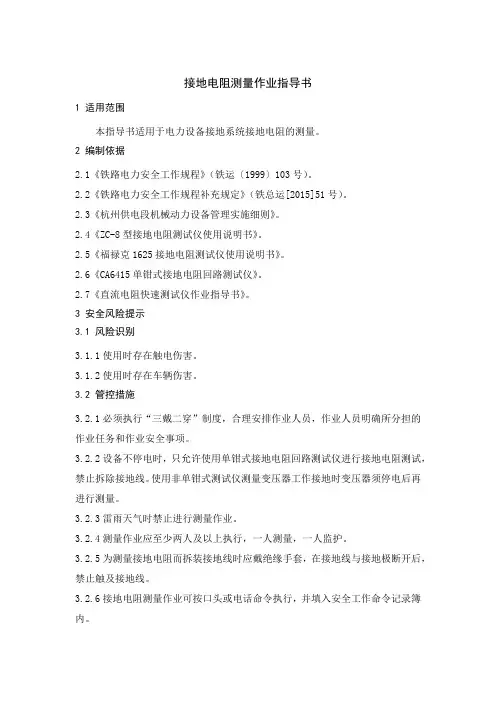

接地电阻测量作业指导书1 适用范围本指导书适用于电力设备接地系统接地电阻的测量。

2 编制依据2.1《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。

2.3《杭州供电段机械动力设备管理实施细则》。

2.4《ZC-8型接地电阻测试仪使用说明书》。

2.5《福禄克1625接地电阻测试仪使用说明书》。

2.6《CA6415单钳式接地电阻回路测试仪》。

2.7《直流电阻快速测试仪作业指导书》。

3 安全风险提示3.1 风险识别3.1.1使用时存在触电伤害。

3.1.2使用时存在车辆伤害。

3.2 管控措施3.2.1必须执行“三戴二穿”制度，合理安排作业人员，作业人员明确所分担的作业任务和作业安全事项。

3.2.2设备不停电时，只允许使用单钳式接地电阻回路测试仪进行接地电阻测试，禁止拆除接地线。

使用非单钳式测试仪测量变压器工作接地时变压器须停电后再进行测量。

3.2.3雷雨天气时禁止进行测量作业。

3.2.4测量作业应至少两人及以上执行，一人测量，一人监护。

3.2.5为测量接地电阻而拆装接地线时应戴绝缘手套，在接地线与接地极断开后，禁止触及接地线。

3.2.6接地电阻测量作业可按口头或电话命令执行，并填入安全工作命令记录簿内。

3.2.7在测量时应注意来往的车辆，防止车辆勾住测量导线而对人员和设备产生伤害。

3.2.8测量作业时，人员和设备须与其他带电部位保持足够的安全距离。

人员、设备与带电体之间最小安全距(m)3.2.9高铁上道作业时，所有工器具需有明显的反光标识。

4 作业程序4.1作业前准备4.1.1准备好作业所需的工具材料（接地电阻测试仪，拆装工具）。

4.1.2执行“二票一簿”制度，办理好要令许可，并做好安全预想。

4.1.3根据实际设置驻站（驻所）联络员，做好登销记。

4.2作业内容4.2.1 ZC-8型接地电阻测试仪作业4.2.1.1 本仪器适用于在40m左右的范围内可插入接地棒的环境下，测量电力设备接地系统的接地电阻值。

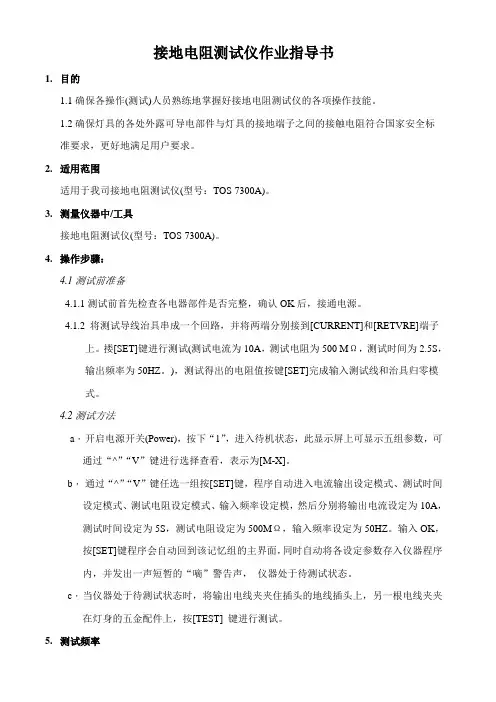

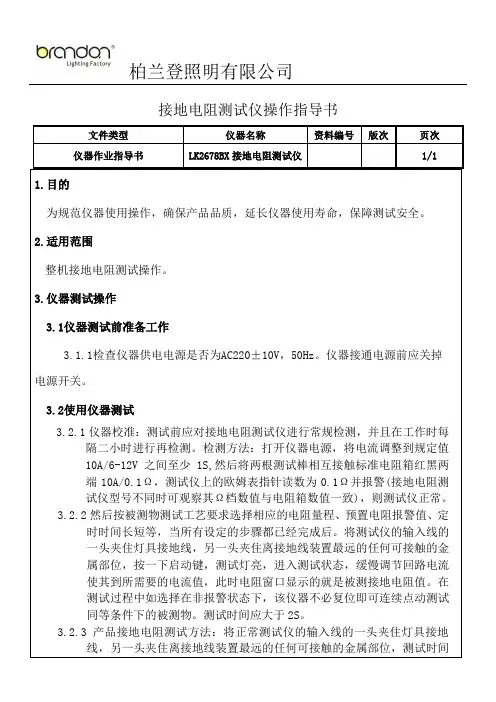

接地电阻测试仪作业指导书1.目的1.1确保各操作(测试)人员熟练地掌握好接地电阻测试仪的各项操作技能。

1.2确保灯具的各处外露可导电部件与灯具的接地端子之间的接触电阻符合国家安全标准要求，更好地满足用户要求。

2.适用范围适用于我司接地电阻测试仪(型号：TOS 7300A)。

3.测量仪器中/工具接地电阻测试仪(型号：TOS 7300A)。

4.操作步骤：4.1测试前准备4.1.1测试前首先检查各电器部件是否完整，确认OK后，接通电源。

4.1.2 将测试导线治具串成一个回路，并将两端分别接到[CURRENT]和[RETVRE]端子上。

搂[SET]键进行测试(测试电流为10A，测试电阻为500 MΩ，测试时间为2.5S，输出频率为50HZ。

)，测试得出的电阻值按键[SET]完成输入测试线和治具归零模式。

4.2测试方法a．开启电源开关(Power)，按下“1”，进入待机状态，此显示屏上可显示五组参数，可通过“^”“V”键进行选择查看，表示为[M-X]。

b．通过“^”“V”键任选一组按[SET]键，程序自动进入电流输出设定模式、测试时间设定模式、测试电阻设定模式、输入频率设定模，然后分别将输出电流设定为10A，测试时间设定为5S，测试电阻设定为500MΩ，输入频率设定为50HZ。

输入OK，按[SET]键程序会自动回到该记忆组的主界面，同时自动将各设定参数存入仪器程序内，并发出一声短暂的“嘀”警告声，仪器处于待测试状态。

c．当仪器处于待测试状态时，将输出电线夹夹住插头的地线插头上，另一根电线夹夹在灯身的五金配件上，按[TEST] 键进行测试。

5.测试频率接地电阻测试为生产线需100%测试项目。

6.品质判定测试通过后，显示器的左上角显示“PASS”字样，同时……，如测试不通过，左上角则显示“R-OVER”，右下角并显示具体的电阻，同时仪器发出连续警告声。

7. 注意事项7.1非经培训合格人员，不能操作接地电阻测试仪。
