315M433M无线发射接收模块超详细版

315MHZ超再生接收模块原理及性能详解超再生接收模块的体积:30x13x8毫米模块的中间两个引脚都是信号输出,连通的这是超再生接收模块的等效电路图主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ(可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±200KHZ4。

接收灵敏度：－106DBM5。

静态电流：≤5MA6。

工作电流：≤5MA7。

工作电压：DC 5V8。

输出方式：TTL电平接收模块的工作电压为5伏，静态电流4毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

这种电路的优点在于:1.天线输入端有选频电路,而不依赖1/4波长天线的选频作用,控制距离较近时可以剪短甚至去掉外接天线2.输出端的波形相对比较干净，干扰信号为短暂的针状脉冲，所以抗干扰能力较强。

3模块自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。

4.采用带骨架的铜芯电感将频率调整到315M后封固,这与采用可调电容调整接收频率的电路相比,温度、湿度稳定性及抗机械振动性能都有极大改善。

可调电容调整精度较低,只有3/4圈的调整范围,而可调电感可以做到多圈调整。

可调电容调整完毕后无法封固,因为无论导体还是绝缘体,各种介质的靠近或侵入都会使电容的容量发生变化,进而影响接收频率。

另外未经封固的可调电容在受到振动时定片和动片之间发生位移;温度变化时热胀冷缩会使定片和动片间距离改变;湿度变化因介质变化改变容量;长期工作在潮湿环境中还会因定片和动片的氧化改变容量,这些都会严重影响接收频率的稳定性,而采用可调电感就可解决这些问题,因为电感可以在调整完毕后进行封固,绝缘体封固剂不会使电感量发生变化无线数传模块开发注意事项:模块必须通过信号调制才能正常工作。

XCMC433M 规格书
无锡矽励微电子有限公司
1 无锡新区国家软件园水瓶座326-327室 xChip Microelectronics (Wuxi) Co., Ltd 电话：
(86)510-85380069 XCMC433M 无线收发解决方案
一、概述
XCMC433M 是基于矽励微电子公司的XC4388/4366系列无线收发芯片设计的一款完整的、低功耗、低成本的无线收发解决方案。

主要设定为315MHz/433MHz 频段。

可以根据客户具体的产品需求，灵活进行全定制的模块设计，极大地缩短终端产品的开发周期。

二、应用领域
● 无线遥控器（家电、玩具、航模、智能机器人等）
● 无线传感系统
● 报警系统与安防系统
● 无线计量和无线智能电网
● 物联网与智能家居
● 物流跟踪、仓库巡检、电子标签等
● 工业仪器仪表无线数据采集和控制
● 无线PDA 、无线表决器、无线抢答器、无线点菜器
三、基本特点与技术参数
● 工作频率：315MHz/433MHz
● 调制方式：OOK/ASK
● 工作电压：2.2V ～3.6V
● 接收灵敏度：-108dBm
● 发射功率：12dBm (3V)
● 数据速率：10kbps
● 接收模块最大工作电流：2.5mA(315MHz)，3.5mA(433MHz)
● 自动待机功能，模块进入待机模式，电流小于1uA
● 通讯距离：0~100m （全向发射，障碍物穿透）
● 支持按键扫描和键盘扩展
四、实例参考图。

关于无线遥控315模块的发射与接收最近为了开发无线数据传输项目，看了不少无线数据发送与接收的资料，其中无线遥控315模块比较便宜和应用比较广泛，以下是单片机模拟2272软件解码；在无线遥控领域，PT2262/2272是目前最常用的芯片之一，但由于芯片要求配对使用，在很大程度上影响了该芯片的使用，笔者从PT2262波形特征入手，结合应用实际，提出软件解码的方法和具体措施。

一、概述PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。

PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出。

PT2262/2272必须用相同地址码配对使用，当需要增加一个通讯机时，用户不得不求助于技术人员或厂家来设置相同地址码，客户自己设置相对比较麻烦，尤其对不懂电子的人来说。

随着人们对操作的要求越来越高，PT2262/2272的这种配对使用严重制约着使用的方便性，人们不断地要求使用一种无须请教专业人士，无须使用特殊工具，任何人都可以操作的方便的手段来弥补PT2262/2272的缺陷，这就是PT2262软件解码。

二、解码原理上面是PT2262的一段波形，可以看到一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。

2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。

因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃下面我们来仔细看一下PT2262的波形特征：振荡频率f=2*1000*16/Rosc(kΩ) kHz 其中Rosc为振荡电阻这里我们选用的是一种比较常用的频率f≈10 kHz, Rosc=3.3MΩ(以下同)。

315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

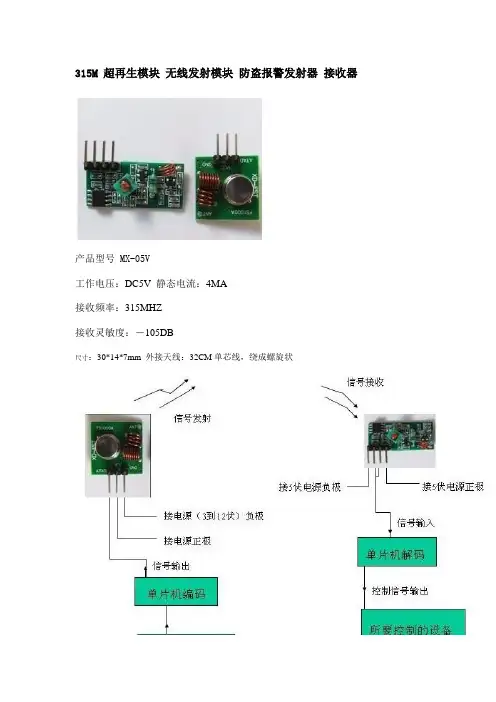

315M 超再生模块无线发射模块防盗报警发射器接收器
产品型号 MX-05V
工作电压：DC5V 静态电流：4MA
接收频率：315MHZ
接收灵敏度：－105DB
尺寸：30*14*7mm 外接天线：32CM单芯线，绕成螺旋状
发射头技术参数
产品型号：MX-FS-03V
发射距离：20-200米（电压不同，效果不同）工作电压：3.5-12V 外型尺寸：19*19mm
工作方式：AM 传输速率：4KB/S 发射功率：10mW
发射频率：315M
外接天线：25cm普通多芯或单芯线
引脚排列从左→右：（DATA；VCC；GND）
应用环境
遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3等。

自选配件
与公司遥控器系列产品配套使用。

备注
VCC电压要与模块工作电压一致，且要做好电源滤波；
天线对模块的接收效果影响很大，最好接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm
天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；使用时接收频率、解码方式及振荡电阻应与发射匹配.。

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

一、发射模块参数脚位及使用说明：脚位（从左到右）及使用说明：脚位名称功能说明1 ATAD 数据输入脚2 VCC 电源正极3 GND 电源负极用途：遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3、遥控灯、遥控车、安防等民用及工业配套遥控领域二、不带编码433M发射模块技术指标1、通讯方式：调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V三、接收模块参数脚位及使用说明：脚位名称功能说明1 、ANT 接天线端2 、VCC 电源正极3、4 、DATA 数据输出5 、GND 电源负极接收模块有四个外部接口，VCC"表示接电源正极，" DATA"表示输出，"GND"表示接电源负极（产品上有英文标示）。

无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

四、接收模块的技术参数工作电压(V)： DC5V静态电流(mA)： 4MA调制方式：调幅（OOK）工作温度： -10℃~+70℃接收灵敏度(dBm)： -105DB工作频率(MHz)：315、433.92MHz（266-433MHZ频率段可任选）尺寸(LWH)： 30*14*7mm如果距离要求较远，可接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm；天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；使用时接收频率、解码方式及振荡电阻应与发射匹配五、、质量特点数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

433m无线模块数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25~+85度之间变化时,频飘仅为3ppm/度无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

433M发射模块主要技术指标:1、通讯方式:调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流:≤0.1UA6、发射电流:3～50MA7、工作电压：DC 3～12V特别适合多发一收无线遥控及数据传输系统.声表谐振器的频率稳定度仅次于晶体,而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容,温差变化及振动也很难保证已调好的频点不会发生偏移。

发射模块未设编码集成电路,而增加了一只数据调制三极管Q1，这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小.比如用PT2262或者SM5262等编码集成电路配接时,直接将它们的数据输出端第17脚接至数据模块的输入端即可.数据模块具有较宽的工作电压范围3~12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时,空旷地传输距离约20~50米,发射功率较小，当电压5V时约100~200米，当电压9V时约300~500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦.当电压大于l2V时功耗增大，有效发射功率不再明显提高。

这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。

产品特征●300MHz到440MHz的频率范围●工作电压：2.2V-3.6V●接受灵敏度高：-108dBm●数据传输速率达10kbps（固定模式）●低功耗⏹315MHz下，最大工作电流2.5mA433MHZ下，最大工作电流3.5mA⏹关闭时的电流为0.9uA⏹扫描操作时（10：1任务周期操作）电流为300uA●唤醒输出标记用来启动解码器和微处理器●天线处的射频辐射非常低●集成度高，外部器件需求少应用领域●汽车远程无钥匙进入（RKE）●远程控制●远程风扇和电灯控制●车库门和门禁控制XC4366是一个ASK/OOK（开关键控）的单晶片射频接收集成电路设备。

它是一个真正的“从天线接收到数据输出”的单片电路。

所有的射频和中频的调谐都在集成电路里完成，这样可以无须手动调整并且降低成本。

实现了一个高度可靠且低成本的解决方案。

XC4366是一个采用16引脚封装且功能齐全的芯片，XC4366A/B/C/DL采用了8引脚封装，功能稍有减少。

XC4366提供了两种附加的功能，（1）一个关闭引脚，在任务周期操作时可以用来关闭设备；（2）一个唤醒输出引脚，当接收到射频信号时，它可以提供一个输出标记。

这些特点使得XC4366可以用在低功耗的应用上，比如RKE和远程控制。

XC4366上提供了所有的中频滤波和数据解调滤波器，所以，不需要外部的滤波器了。

四个解调滤波器的带宽可以由用户从外部控制。

XC4366提供了两种工作模式：固定模式（FIX）和扫描模式（SWP）。

在固定模式中，XC4366用作传统的超外差接收器。

在扫描模式下，XC4366在一个较宽的射频范围内进行扫描。

固定模式提供了更有选择性和针对性的工作模式，并且使得XC4366可以与低成本，精确度较低的发射器一起使用。

1.目录1.目录 (2)2.典型的应用 (3)3.订货须知 (4)4.引脚框图 (4)5.引脚的选择性 (5)6.引脚定义 (5)7.极限最大值（注释1） (6)8工作额定值（注释2） (6)9.电气特性 (7)10.功能框图 (9)11.应用说明和功能描述 (9)12.设计步骤 (9)12.1步骤1：选择工作模式 (10)12.2步骤2：选择参考晶振 (10)12.3步骤3.选择CTH电容 (12)12.4步骤4：选择CAGC电容 (13)12.5步骤5：选择解调器的带宽 (14)13.其他应用程序信息 (15)13.1天线阻抗匹配 (15)13.2关机功能 (17)13.3电源旁路电容 (18)13.4可选带通滤波器可增加选择性 (18)13.5数据噪声控制 (18)13.6唤醒功能 (19)14.封装信息 (20)14.1 16引脚的SOP封装 (20)14.2 8引脚的SOP封装 (21)14.3 16引脚的SOP顶层标志 (21)14.4 8引脚的SOP顶层标志 (22)2.典型的应用315MHz 800bps的开关键控接收器433.92MHz 800bps的开关键控接收器3.订货须知4.引脚框图标准的16引脚或者8引脚的封装5.引脚的选择性标准的16引脚允许完整的可配置型的控制。

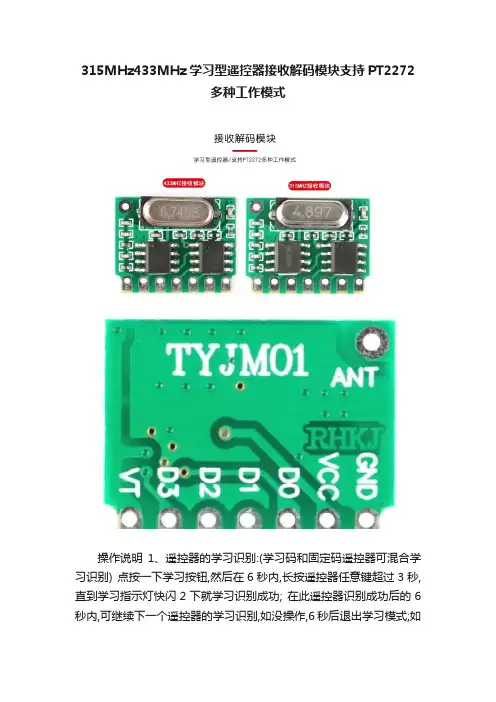

315MHz433MHz学习型遥控器接收解码模块支持PT2272多种工作模式操作说明1、遥控器的学习识别:(学习码和固定码遥控器可混合学习识别) 点按一下学习按钮,然后在6秒内,长按遥控器任意键超过3秒,直到学习指示灯快闪2下就学习识别成功; 在此遥控器识别成功后的6秒内,可继续下一个遥控器的学习识别,如没操作,6秒后退出学习模式;如果学习识别失败,则重复上述操作即可;(遥控器编码的存储器为非挥发型存储器EEPROM)2、工作模式的转换长按学习按钮超过05秒(0.5~15秒),松手后学习指示灯闪动2下,即进入工作模式转换状态,然后需在6 秒内根据按动学习按钮不同的次数来。

进入不同的模式:如果按一下,进入LA4锁存模式:如果按2下,进入 T4自锁模式,如果按3下,则进入M4点动模式:如果按4下,进入H4互锁模式;根据需要,按动了相应的次数后,再长按一下学习按钮超过0.5秒(约0.5~1.5秒,作为确认信号),松手后学习指示灯闪动2下即设置成功并进入相应的工作模3、清除遥控器编码最多可保存32组遥控器编码,超过32组时,最先学习的组编码会被覆盖;清除遥控器编码的操作方法是:长。

按学习按钮超过4秒,松手后学习指示灯闪动2下即成功清除所有记忆的遥控器编码,如果清除失败,则重复上述操作即可。
