无线遥控器及接收模块使用及调试说明一、无线遥控器及接收模块的使用方法1.遥控器使用方法：①安装电池：打开遥控器背部的电池仓，按照正负极方向正确安装电池。

②学习/匹配功能：一些遥控器支持学习功能。

在遥控器上按下学习按钮，然后将需要控制的设备进行对应操作。

例如，按下遥控器的电源按钮，则遥控器会记住电源按钮所对应的设备。

③操作按钮：根据具体使用需要，按下遥控器上对应的按钮，即可实现对设备的操作。

2.接收模块使用方法：①连接设备：将接收模块与需要控制的设备进行连接。

一般情况下，接收模块会有标有电源、信号输入、信号输出等接口。

根据设备的不同，将接收模块与设备的对应接口进行连接。

②遥控器匹配：在接收模块上找到匹配按钮，并按下。

接收模块进入匹配状态，并等待遥控器发送信号。

③接收信号：当遥控器上对应按钮按下时，遥控器将信号发送出去，接收模块接收到信号并进行解码。

④控制设备：接收模块解码后的信号会触发相应的控制动作，控制设备进行相应操作。

二、无线遥控器及接收模块的调试步骤1.遥控器调试：①检查电池：安装电池时，要注意电池的正负极方向是否正确。

如果电池电量不足，及时更换新电池。

②学习/匹配功能：按下遥控器上的学习按钮，并注意遥控器上的指示灯是否亮起。

如果有指示灯亮起，表示遥控器已成功进入学习模式，可以进行匹配操作。

③测试按钮：按下遥控器上的按钮，观察设备是否有相应的动作。

2.接收模块调试：①设备连接：将接收模块与设备进行连接，确保接口连接正确。

②匹配遥控器：按下接收模块上的匹配按钮，并注意接收模块上的指示灯是否亮起。

如果有指示灯亮起，表示接收模块已进入匹配模式。

③接收信号：按下遥控器上的按钮，观察接收模块上的指示灯是否闪烁。

指示灯闪烁表示接收到信号并进行解码。

④控制设备：确认接收模块解码正确后，观察设备是否有相应的动作。

三、无线遥控器及接收模块的常见问题及解决方法：1.遥控器无法正常使用：可能原因：电池电量不足、遥控器损坏、学习/匹配功能失效等。

产品使用手册315M超再生带解码四路无线接收模块普通桃木四键遥控器.四键遥控器和超再生固定码接收模块可以组成四路无线发射接收电路，遥控器的四位数据码对应模块的四路输出，可以方便的组成无线遥控发射接收电路，该产品广泛适用于广大电子爱好者的家庭、工业遥控类电子产品的设计和开发，可很好的作为单片机的信号输入源，特别适合大中院校学生电子电路设计、毕业设计中的遥控电路部分，可与单片对接，或加一级放大驱动继电器或小型直流电机。

接收板有自锁、非锁、互锁三种型号。

非锁、自锁、互锁三种工作方式说明非锁型SC2272-M4输出又称点动输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制，有遥控信号时数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平，适用于如电动门、电动门锁、与单片机对接等只需要一个高电平的电路等电路等。

自锁型SC2272-T4输出的数据脚能实现触发翻转工作逻辑，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。

自锁型四路相互独立互不影响，可同时遥控四路，如灯具的控制等。

互锁型SC2272-L4输出就是任意一路收到信号则该路就能一直保持对应的高电平状态，接收到任意其它路的数据则恢复到原始状态，四路互锁只能有一路接通，实际应用如电风扇档位开关电路等。

接收板主要参数工作频率：315M工作电压：DC5V工作电流：≤3mA(5.0VDC)工作原理：超再生调制方式：ASK编码芯片：SC2272（PT2272、PT2294），芯片兼容灵敏度：优于-105dBm(50Ω)输出信号：非锁型（PT2272-M4）遥控距离：20～50米以上（开阔地）接收模块的七根引脚分别为D3、D2、D1、D0、GND、VT、VCC，其中VCC为DC5V的供电端，GND为接地端，VT端为解码有效输出端，只要发射器的数据码有输出，VT都能同步输出高电平；D3、D2、D1、D0是2262解码芯片的四位数据输出端，有信号时能输出5V左右的高电平，驱动电流约2mA，与发射器的四位数据码输出一一对应。

433mhz无线收发模块工作原理433MHz无线收发模块是一种常见的无线通信模块，广泛应用于遥控器、无线门铃、无线报警器等领域。

本文将详细介绍433MHz无线收发模块的工作原理，包括其基本原理、硬件结构和通信过程等方面。

同时，还将探讨其应用领域和发展前景。

通过本文的阅读，读者将对433MHz无线收发模块有一个全面的了解。

第一章：引言引言部分介绍了433MHz无线收发模块的背景和意义。

同时指出了本文要讨论的问题，并提出了研究目标。

第二章：基本原理在基本原理部分，首先介绍了射频通信技术的基础知识，包括频率、波长等概念。

然后详细解释了433MHz频段在射频通信中的特点和优势。

接着介绍了调制解调技术在射频通信中的作用，并具体分析了AM调制技术在433MHz无线收发模块中的应用。

第三章：硬件结构硬件结构部分详细介绍了433MHz无线收发模块各个组成部分及其功能。

首先介绍了射频发射器和接收器的基本原理和结构。

然后对模块中的天线、滤波器、放大器、调制解调电路等关键部件进行了详细解释。

最后介绍了模块的供电和接口部分。

第四章：通信过程通信过程部分详细介绍了433MHz无线收发模块的工作流程。

首先介绍了发送端的工作流程，包括数据输入、调制过程和射频发射等环节。

然后介绍了接收端的工作流程，包括射频接收、解调过程和数据输出等环节。

最后对整个通信过程进行了总结。

第五章：应用领域应用领域部分探讨了433MHz无线收发模块在各个领域中的应用情况。

首先介绍了遥控器领域，包括家电遥控器、车载遥控器等应用场景。

然后介绍了无线门铃和无线报警器等安防领域中的应用情况。

最后还提及到其他一些领域中可能存在的应用场景。

第六章：发展前景发展前景部分对433MHz无线收发模块在未来可能面临的挑战和发展方向进行了展望。

首先分析了当前市场上的竞争格局和技术发展趋势。

然后提出了一些可能的技术改进方向，如提高通信距离、增加通信速率等。

最后对模块在物联网、智能家居等领域的应用进行了展望。

无线遥控器的工作原理
无线遥控器是一种用来控制电子设备的无线通信设备。

它的工作原理基于无线电波传输和接收。

以下是无线遥控器的工作原理：
1.发射器部分：无线遥控器的发射器部分包括按键、编码芯片
和无线发射模块。

当按下遥控器上的按键时，编码芯片会将按键信息转换成相应的数字信号。

然后，无线发射模块会将这个数字信号转换成无线电波，并通过天线发送出去。

2.接收器部分：无线遥控器的接收器部分包括天线、无线接收
模块和解码芯片。

天线接收到发射器发送的无线电波，并将其送入无线接收模块。

无线接收模块会将接收到的无线电波转换成数字信号送入解码芯片。

3.解码部分：解码芯片接收到数字信号后，会对其进行解码，
将其转换成对应的控制信号。

这些控制信号可以是开关信号、调节信号等，具体取决于遥控器的设计和用途。

4.控制设备：解码芯片将解码后的控制信号送入相应的电路或
芯片，控制设备按照接收到的信号执行相应的操作。

例如，当按下遥控器上的开关按钮时，控制设备可能会打开或关闭电灯、电视等。

总结：无线遥控器的工作原理是通过发射器将按键信息转换成数字信号，并发送出去，接收器则接收到无线电波并将其转换
成数字信号后，进行解码，最终转换成对应的控制信号，用于控制相应的电子设备。

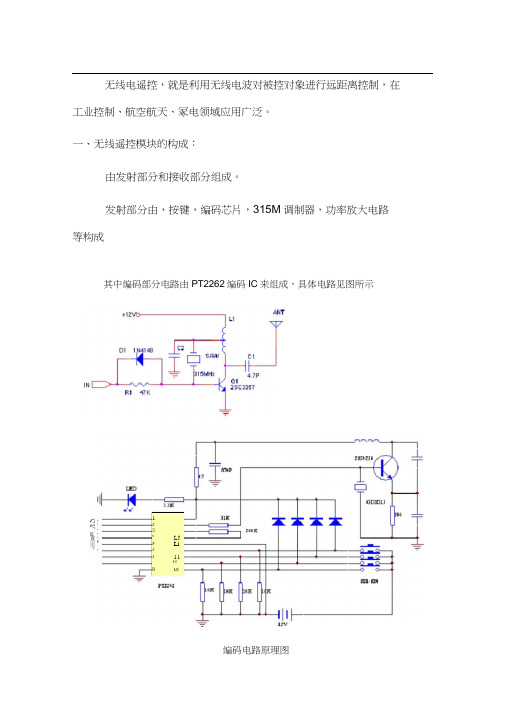

123*LJ 5Li 1111 11 9 L0 无线电遥控，就是利用无线电波对被控对象进行远距离控制，在工业控制、航空航天、冢电领域应用广泛。

一、无线遥控模块的构成：由发射部分和接收部分组成。

发射部分由，按键，编码芯片，315M 调制器，功率放大电路等构成其中编码部分电路由PT2262编码IC 来组成，具体电路见图所示SK 矗同接收部分由无线信号接收电路，解码芯片构成触发信号一FT2262编码一315MHz®制器一尊功率抜大—\编码输出接收头mmD0,D1,D2,D3为按键状态输出端，当某个按键按下后，相应的数据端口就输出高电平，在这几个端口加一级放大就可以驱动继电器，功率三极管，进行负载遥控开关控制。

也可以直接连到单片机的I/O脚上，通过单片机采集数据端口状态，然后进行外部控制。

二、编码解码芯片PT2262/PT2272PT2262/2272是一对带地址、数据编码功能的无线遥控发射/接收芯片。

其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。

接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有暂存”和锁存”两种方式，方便用户使用。

后缀为“M为暂存型” 后缀为“为锁存型”其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型无线遥控接收芯名称 管脚・ 说明DQ-DE 7-3. 10-1? 1 数据输入端，有一个为"1"即有編码发出，内部下拉，Vcc IB- 电源正端（+ ）7ss- 0 电源负端〔-）TE 14 編科启动端’用于多数据的編码芨射，低电平有数OSCI 16- 振荡电阻输入端，与0兀2所接电阻决定振荡频率DSC2 15 标蒜电阻振茹器输由端Dout 17編码输出端（正常时为低电平）喪1：编诂电路PT2262管■知功能赛 名称管脚• 说明 M-A11 1-乳 10-19- 地址管脚，用于进行地址编码，可置为"0笃T 笃 W （悬空〉,必须与2262 一致,否则不幣码DO-DE 7-8, 10-13地址或数据管脚■当做为数据管脚时，只有在地址期与 2262 一致,数据管脚才能输岀与2262数据端对应的高 电平』否则输出为低电平,锁存型只有在接收到下一数 据才能转换 Vcc18 电源正端（+ ） Uss9 电源负端O ） DIN14 数据信号输入端，来自接收模块输出端* OSCI16- 振荡电阻输入端，与0咒2所接电阻决定振荡频率 0SC215 振汤电阻振霸器输出端 VT17 解码有效确认输出端（常低）解码有效变成高电平（瞬 态） 蔻N 解码电路PT2272 19營功能表在通常使用中，我们一般采用 8位地址码和4位数据码，这时编码芯片PT2262和解码芯片PT2272的第1〜8脚为地址设定脚，有三 种状ftO t 1 18J VCDAL 匚 2 H3 Bout 匚 3 1&2 QSCl 匚 4 153 DSC2 A4 L.5 14 J T E AS r £ 13 1 All .-'D5 Afe/DO 匚 ? 123 A L 0/D4 flTfDi 匚 8 11 2 A^/ia Wss 匚 9 10 3 JL8/I? 1 1 s 2 17 3 1& 4 15 5 14 G 13 T 12 5 11 3 VDD 1 VT 3 OSCI □ 0SC2 □ DIN □ D5 □ D4 J D3 J D2 El FT236Z-IREEC-LELru-c-L &12 ^04501 S A A A- A A D D sV OSCI OSC2AO Al A10/U4 A11/H5FT 226 2-1R 内部原理框圍态可供选择：悬空、接正电源、接地三种状态，地址编码不重复度为38=6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1〜8脚设置相同即可，例如将发射机的PT2262 的第2脚接地，第3脚接正电源，其它引脚悬空，那么接收机的PT2272 只要也第2 脚接地，第3 脚接正电源，其它引脚悬空就能实现配对接收。

电视遥控器的原理引言电视遥控器是现代电视机不可或缺的配件之一，它通过无线电波信号传输和电视机进行通信，实现人们对电视机的遥控操作。

本文将介绍电视遥控器的原理和工作原理。

原理概述电视遥控器的原理基于无线电通信技术。

遥控器中的按键通过电路将用户的操作转化为特定的信号，然后通过无线电波将信号发送给电视机，电视机接收到信号后解码并执行相应的操作。

发射和接收模块电视遥控器分为发射和接收两个模块。

发射模块包含按键电路、编码电路和无线电发射器。

用户按下遥控器上的按键时，按键电路会检测到按键信号，并将其转化为数字信号。

编码电路将数字信号编码为特定的模式，然后将编码后的信号传送给无线电发射器。

无线电发射器将信号转化为无线电波信号，通过天线发射出去。

接收模块包含无线电接收器、解码电路和控制电路。

无线电接收器接收到从遥控器发射出来的无线电波信号，然后将信号传递给解码电路。

解码电路解码收到的信号，还原出原始的数字信号，并将其传递给控制电路。

控制电路根据数字信号执行相应的操作，例如改变音量、切换频道等。

通信协议电视遥控器和电视机之间需要一种协议来进行通信。

常见的通信协议有红外线遥控和无线电频率遥控两种。

红外线遥控是指遥控器发送红外线信号给电视机进行通信。

这种通信协议常用于家庭电视遥控器。

红外线信号通过红外LED发射器发射出去，电视机上的红外接收器接收到信号后进行解码。

无线电频率遥控是指遥控器通过无线电波信号进行通信。

这种通信协议常用于大型的公共电视设备，如医院、机场等。

遥控器通过无线电发射器将信号转化为无线电波信号发射出去，电视机上的无线电接收器接收到信号后进行解码。

安全性电视遥控器的安全性也是需要考虑的一个重要问题。

为了保护用户的隐私和避免遭到恶意干扰，一些电视遥控器使用了加密技术。

加密技术能够加密遥控器发送的信号，防止被不法分子截获并进行恶意操作。

结论电视遥控器通过无线电波信号传输和电视机进行通信，实现人们对电视机的遥控操作。

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

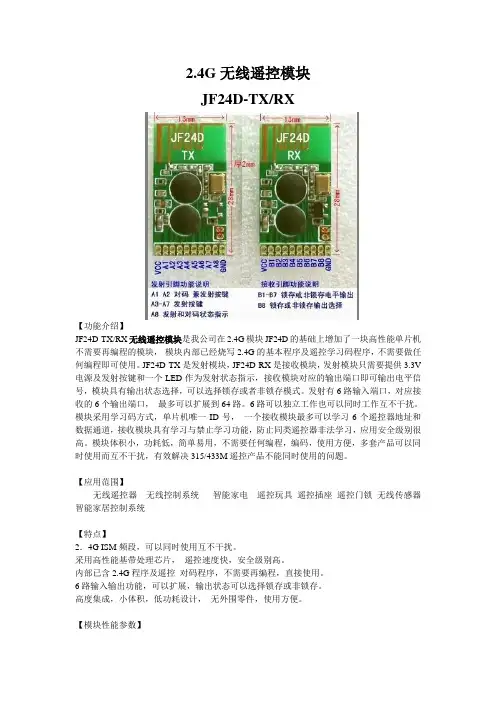

2.4G无线遥控模块JF24D-TX/RX【功能介绍】JF24D-TX/RX无线遥控模块是我公司在2.4G模块JF24D的基础上增加了一块高性能单片机不需要再编程的模块，模块内部已经烧写2.4G的基本程序及遥控学习码程序，不需要做任何编程即可使用。

JF24D-TX是发射模块，JF24D-RX是接收模块，发射模块只需要提供3.3V 电源及发射按键和一个LED作为发射状态指示，接收模块对应的输出端口即可输出电平信号，模块具有输出状态选择，可以选择锁存或者非锁存模式。

发射有6路输入端口，对应接收的6个输出端口，最多可以扩展到64路。

6路可以独立工作也可以同时工作互不干扰。

模块采用学习码方式，单片机唯一ID号，一个接收模块最多可以学习6个遥控器地址和数据通道，接收模块具有学习与禁止学习功能，防止同类遥控器非法学习，应用安全级别很高。

模块体积小，功耗低，简单易用，不需要任何编程，编码，使用方便，多套产品可以同时使用而互不干扰，有效解决315/433M遥控产品不能同时使用的问题。

【应用范围】无线遥控器无线控制系统智能家电遥控玩具遥控插座遥控门锁无线传感器智能家居控制系统【特点】2．4G ISM频段，可以同时使用互不干扰。

采用高性能基带处理芯片，遥控速度快，安全级别高。

内部已含2.4G程序及遥控对码程序，不需要再编程，直接使用。

6路输入输出功能，可以扩展，输出状态可以选择锁存或非锁存。

高度集成，小体积，低功耗设计，无外围零件，使用方便。

【模块性能参数】JF24D-TX（发射模块）工作频率：2.4G工作电压：2.5-3.6V发射电流：0-14mA输出功率：5db休眠电流：3.5uA调制方式：GFSK最大速率：1M控制端口：6路按键输入编码形式：学习码天线形式：PCB天线参考距离：20米(无障碍）模块尺寸：28X13X2mm（长X宽X厚）JF24D-RX （接收模块）工作频率：2.4G工作电压：2.5-3.6V接收电流：26mA接收灵敏度：-85dBm调制方式：GFSK数据通道：6路输出状态：锁存/非锁存输出电平：0-高电平编码形式：学习码，自动识别遥控器地址及数据天线形式：PCB天线参考距离：20米(无障碍）模块尺寸：28X13X2mm（长X宽X厚）【测试说明】对码：接收模块先上电，将B7端口悬空为学习对码状态，将B8端口悬空为非锁存状态。
