无线收发模块工作原理

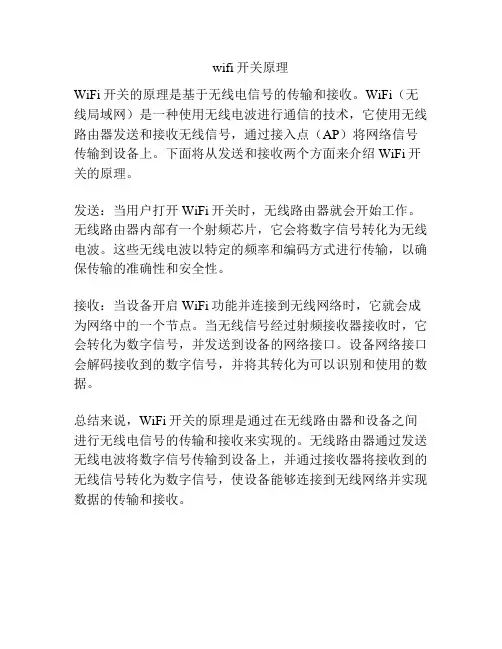

wifi开关原理
WiFi开关的原理是基于无线电信号的传输和接收。

WiFi（无线局域网）是一种使用无线电波进行通信的技术，它使用无线路由器发送和接收无线信号，通过接入点（AP）将网络信号传输到设备上。

下面将从发送和接收两个方面来介绍WiFi开关的原理。

发送：当用户打开WiFi开关时，无线路由器就会开始工作。

无线路由器内部有一个射频芯片，它会将数字信号转化为无线电波。

这些无线电波以特定的频率和编码方式进行传输，以确保传输的准确性和安全性。

接收：当设备开启WiFi功能并连接到无线网络时，它就会成为网络中的一个节点。

当无线信号经过射频接收器接收时，它会转化为数字信号，并发送到设备的网络接口。

设备网络接口会解码接收到的数字信号，并将其转化为可以识别和使用的数据。

总结来说，WiFi开关的原理是通过在无线路由器和设备之间进行无线电信号的传输和接收来实现的。

无线路由器通过发送无线电波将数字信号传输到设备上，并通过接收器将接收到的无线信号转化为数字信号，使设备能够连接到无线网络并实现数据的传输和接收。

433mhz无线收发模块工作原理
433MHz无线收发模块是一种常见的无线通信模块，它主要利用433MHz频段的无线电波进行数据收发。

接下来，本篇文章将详细介绍433MHz无线收发模块的工作原理。

一、无线电波的原理
无线电波是电磁波的一种，在大气中传播速度与光速相当。

无线电波的特点是频率范围很宽，从低频的几十千赫兹到高频的几百千兆赫兹，可以用来传输各种信息。

同时，无线电波在传输过程中会发生衰减、折射和多径效应等等，因此在实际应用中需要针对不同情况进行合适的处理。

二、433MHz无线收发模块的原理
433MHz无线收发模块主要包括以下几个部分：射频接收电路、射频发射电路、中频放大电路、解调电路、控制接口等。

在数据传输过程中，发射端将数据信号送入高频振荡器产生射频信号，并通过天线将射频信号发射出去；接收端通过天线接收到射频信号后，经过中频放大和解调处理，将数据信号恢复出来，最终输出到控制接口。

三、应用场景
433MHz无线收发模块被广泛应用于无线遥控、无线传感器、智能家居、智能医疗和车载通信等领域。

例如，智能家居中可以使用
433MHz无线收发模块实现智能门铃、智能灯控、智能窗帘等功能；车载领域中可以将车辆控制器和车载电子设备通过433MHz无线收发模块进行数据传输。

总之，433MHz无线收发模块是一种简单、实用的无线通信模块，优点是传输距离远，使用方便，被广泛应用于各个领域。

433mhz无线收发模块工作原理433MHz无线收发模块是一种常见的无线通信模块，广泛应用于遥控器、无线门铃、无线报警器等领域。

本文将详细介绍433MHz无线收发模块的工作原理，包括其基本原理、硬件结构和通信过程等方面。

同时，还将探讨其应用领域和发展前景。

通过本文的阅读，读者将对433MHz无线收发模块有一个全面的了解。

第一章：引言引言部分介绍了433MHz无线收发模块的背景和意义。

同时指出了本文要讨论的问题，并提出了研究目标。

第二章：基本原理在基本原理部分，首先介绍了射频通信技术的基础知识，包括频率、波长等概念。

然后详细解释了433MHz频段在射频通信中的特点和优势。

接着介绍了调制解调技术在射频通信中的作用，并具体分析了AM调制技术在433MHz无线收发模块中的应用。

第三章：硬件结构硬件结构部分详细介绍了433MHz无线收发模块各个组成部分及其功能。

首先介绍了射频发射器和接收器的基本原理和结构。

然后对模块中的天线、滤波器、放大器、调制解调电路等关键部件进行了详细解释。

最后介绍了模块的供电和接口部分。

第四章：通信过程通信过程部分详细介绍了433MHz无线收发模块的工作流程。

首先介绍了发送端的工作流程，包括数据输入、调制过程和射频发射等环节。

然后介绍了接收端的工作流程，包括射频接收、解调过程和数据输出等环节。

最后对整个通信过程进行了总结。

第五章：应用领域应用领域部分探讨了433MHz无线收发模块在各个领域中的应用情况。

首先介绍了遥控器领域，包括家电遥控器、车载遥控器等应用场景。

然后介绍了无线门铃和无线报警器等安防领域中的应用情况。

最后还提及到其他一些领域中可能存在的应用场景。

第六章：发展前景发展前景部分对433MHz无线收发模块在未来可能面临的挑战和发展方向进行了展望。

首先分析了当前市场上的竞争格局和技术发展趋势。

然后提出了一些可能的技术改进方向，如提高通信距离、增加通信速率等。

最后对模块在物联网、智能家居等领域的应用进行了展望。

PT2262/2272芯片的地址编码设定和修改在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地址编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配对接收。

当两者地址编码完全一致时，接收机对应的D1～D4端输出约4V互锁高电平控制信号，同时VT端也输出解码有效高电平信号。

用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控开关操纵。

我们网站提供的遥控类产品上都预留地址编码区，采用焊锡搭焊的方式来选择：悬空、接正电源、接地三种状态,出厂是一般都悬空，便于客户自己修改地址码。

这里我们以常用的超再生插针式接收板的跳线区为例:可以看到,跳线区是由三排焊盘组成,中间的8个焊盘是PT2272解码芯片的第1～8脚,最左边有1字样的是芯片的第一脚,最上面的一排焊盘上标有L字样,表示和电源地连同,如果用万用表测量会发现和PT2272的第9脚连同;最下面的一排焊盘上标有H字样,表示和正电源连同,如果用万用表测量会发现和PT2272 的第18脚连同.所谓的设置地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路起来，例如将第一脚和上面的焊盘L用焊锡短路后就相当于将PT2272芯片的第一脚设置为接地，同理将第一脚和下面的焊盘H用焊锡短路后就相当于将PT2272芯片的第一脚设置为接正电源，如果什么都不接就是表示悬空。

wifi模块的工作原理Wi-Fi模块是一种用于无线通信和连接的设备，它的工作原理主要基于Wi-Fi技术。

下面是关于Wi-Fi模块工作原理的详细解释：1. 发射器与接收器：Wi-Fi模块包含一个发射器和一个接收器。

发射器负责将数据转换成无线信号并发送出去，接收器则接收来自其他设备的无线信号并将其转换成可识别的数据。

2. 射频电路：Wi-Fi模块的射频电路负责处理无线信号的发射和接收。

它包括天线、无线收发芯片和射频滤波器等组件。

天线用于接收和发送无线信号，无线收发芯片负责将数据转换成射频信号，并进行解调和调制等处理操作。

射频滤波器用于滤除其他频率的干扰信号，确保通信质量。

3. 处理器和存储器：Wi-Fi模块还包含一个处理器和一段存储器。

处理器负责控制Wi-Fi模块的运行，并进行数据的处理和分发。

存储器用于存储固件和其他相关配置数据。

4. 协议和协作机制：Wi-Fi模块使用一种特定的网络协议（如IEEE 802.11）进行通信。

协议规定了数据传输的格式、数据包的组织和传输过程中的各种机制。

Wi-Fi模块还采用了一些协作机制，例如使用碰撞检测技术来避免数据包冲突，使用认证和加密技术保障通信的安全性。

5. 电源管理：Wi-Fi模块需要供电才能正常工作。

一般情况下，它可以通过连接电源线或者内置电池来获取电能。

同时，Wi-Fi模块还具备一定程度的电源管理功能，可以更好地管理电能的使用，延长电池寿命。

总结起来，Wi-Fi模块的工作原理包括通过发射器和接收器进行无线信号的发送和接收，射频电路处理信号的转换和滤波，处理器和存储器管理模块的运行，协议和协作机制规定通信的方式，以及电源管理管理电能的供应和使用。

无线收发介绍无线电的发射器件都工作于射频，因此对器件的要求也较高，一般业余条件下很难完成制作与调试工作，而目前对于无线电技术的应用越来越广泛，尤其对于一些业务无线电爱好者来说，要想拥有所有高频调试的设备几乎是不现实的，因为这些设备价格昂贵。

针对这些实际情况，许多专业生产厂家专门生产了用于无线数据传输的无线收发模块，将对高频部分的安装与调试工作全部在专业生产场所内完成，用户只要为其提供电源和所要发送的编码数据，就可以在接收端的数据输出端得到发送端的原始数据，这样就可以将无线电技术的应用得到推广。

从目前对无线电收发模块的应用来看，主要可分为两大类：调频收发模块和调幅收发模块。

调频(FM)制与调幅(AM)制的性能比较在无线广播、电视、通信、遥控、遥测等装置或系统中,除了采用振幅调制方式(调幅AM)外,还广泛采用频率调制方式(调频FM)。

下面对这两种调制方式的主要性能进行比较:1.抗干扰性能调频FM的主要优点是它的抗干扰性能强.所谓抗干扰好,主要是指在输入信号噪声比(简称信噪比S/N)相同的条件下,调频接收机输出端的信噪比大于调幅接收机输出端的信噪比。

调频比调幅制的抗干扰能力强的原因可从两种制式的发射信号功率大小进行分析。

调频波的边频分量的功率是从载波功率中分出来的。

调制系数mFM越大,其边频不仅数目多,且幅度增大,这意味着载波功率中转化为边频功率的比例大,而调幅波的边频功率最大仅等于载波功率的一半(当调制指数mAM＝1时)。

因此,调频波比调幅波可以具有更大的边频功率,这意味着它更有能力去克服信道或机内的噪声和干扰。

其次,可从接收信号的调解来进行对比并分析。

由于调幅信号的信息包含在已调幅信号的振幅中(振幅变化与调制信号的振幅成正比),解调用的包络检波(也称振幅检波)器无法抑制寄生调幅干扰；而调频信号的信息则包含在高频振荡的瞬时频率变化上,因此,干扰引起的寄生调幅可通过限幅器(或用有限幅作用的比例鉴频器)去掉。

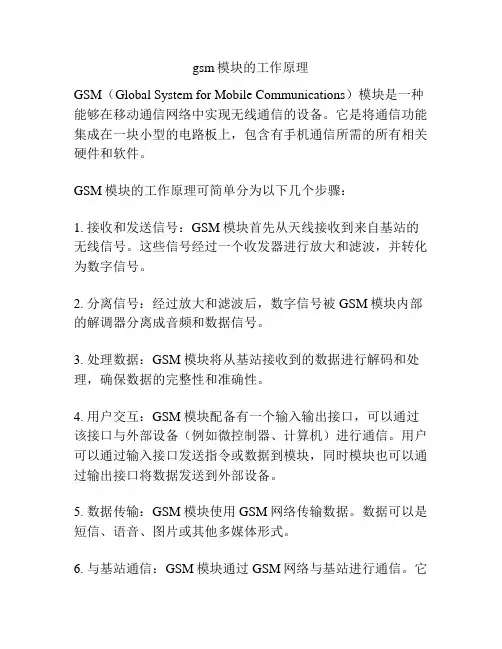

gsm模块的工作原理
GSM（Global System for Mobile Communications）模块是一种能够在移动通信网络中实现无线通信的设备。

它是将通信功能集成在一块小型的电路板上，包含有手机通信所需的所有相关硬件和软件。

GSM模块的工作原理可简单分为以下几个步骤：
1. 接收和发送信号：GSM模块首先从天线接收到来自基站的无线信号。

这些信号经过一个收发器进行放大和滤波，并转化为数字信号。

2. 分离信号：经过放大和滤波后，数字信号被GSM模块内部的解调器分离成音频和数据信号。

3. 处理数据：GSM模块将从基站接收到的数据进行解码和处理，确保数据的完整性和准确性。

4. 用户交互：GSM模块配备有一个输入输出接口，可以通过该接口与外部设备（例如微控制器、计算机）进行通信。

用户可以通过输入接口发送指令或数据到模块，同时模块也可以通过输出接口将数据发送到外部设备。

5. 数据传输：GSM模块使用GSM网络传输数据。

数据可以是短信、语音、图片或其他多媒体形式。

6. 与基站通信：GSM模块通过GSM网络与基站进行通信。

它
可以发送和接收数据，同时也可以参与到移动通话中。

总的来说，GSM模块就是通过接收、处理和发送信号来实现无线通信的设备。

它可以将用户发送的数据通过GSM网络传输到接收方，并能从基站接收来自其他设备的数据。

2.4g无线收发模块原理与作用是什么？
无线发射接收模块都已经进行了封装设计（集成了单片机控制和无线编码）跟单片机直接通过异步串行口连接就可以，现在市面上的无线收发模块，其无线工作方式由模块内部的单片机控制，与用户单片机的连接一般就只有电源和收、发等几根线。

无线发射模块和接收模块必需配对使用，且工作频率要完全一样，接收模块一定要根据发射局部的编码格式来配解码IC，无线收发模块都是传输数据的一个通道，接收模块接收到发射信号后通过DA TA 脚传给解码IC，让其工作。

2.4G是一种无线技术，由于其频段处于2.400GHz~2.4835GHz之间，简称2.4G无线技术。

基于2.4G无线技术封装的高度集成芯片组我们称之为2.4G无线模块，而2.4g无线收发模块是无数2.4G无线模块中的一种，广泛应用于无线遥控、无线耳机、无人机、无线键盘、无线监控、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控等行业和商品中。

2.4g无线收发模块原理是什么？那2.4G无线收发模块的工作原理是怎样的呢？无线传输的目的在于解放自己，用无线技术取代有线连接。

怎么取代？简单来说2.4G无线传输通过接受模块接受音源处理发射电磁波，接受模块接受被发射模块辐射到空中的电磁波，在通过数模转换传给喇叭。

麦克风无线收发模块结构功能图
ADC/DAC：模数转换器/数模转换器
MCU：单片微型计算机（相当电脑CPU）
FLASH：存储芯片（相当于电脑硬盘）
SDRAM：同步动态随机存储器（相当电脑内存）
RF：无线射频
PA：功率放大器。

nrf24l01无线通信模块与51单片机工作原理无线通信技术在现代社会中扮演着重要的角色，其中nrf24l01无线通信模块与51单片机也成为了无线通信的重要组成部分。

本文将探讨nrf24l01无线通信模块与51单片机的工作原理，以及它们之间的配合关系。

一、nrf24l01无线通信模块nrf24l01无线通信模块是一种低功耗的2.4GHz无线收发模块，广泛应用于物联网、无线传感器网络等领域。

其工作原理基于射频通信技术，通过无线信道进行数据的传输。

nrf24l01模块由无线收发器和嵌入式射频微控制器组成，具备高速率、长距离传输和多通道选择等特性。

1. 发射端工作原理nrf24l01发射端主要由收发器、天线和控制电路组成。

当51单片机通过SPI总线与nrf24l01通信时，可将要发送的数据通过控制电路和收发器转换成射频信号，并通过天线发送出去。

发送端的工作原理可简述为以下几个步骤：a. 初始化设置：通过配置寄存器进行初始化设置，包括工作频率、数据传输速率、天线增益等参数。

b. 数据准备与发送：将待发送的数据加载到发送缓冲区中，并通过发送指令启动数据的发送。

c. 发送前导码：在发送数据之前，发射端会先发送一段前导码作为同步信号，以确保接收端正确接收数据。

d. 数据传输与重发机制：发送端将数据以数据包的形式传输，接收端在接收到数据后会进行确认应答，发送端根据应答情况决定是否进行重发。

2. 接收端工作原理nrf24l01接收端与发送端相似，主要由收发器、天线和控制电路组成。

当发送端通过射频信号将数据发送过来时，接收端的工作原理如下：a. 初始化设置：与发送端类似，接收端也需要通过配置寄存器进行初始化设置，以匹配发送端的参数。

b. 接收与解码：接收端在接收到射频信号后，对信号进行解码，并将解码后的数据加载到接收缓冲区。

c. 数据处理与应答：通过与51单片机的交互，将接收到的数据进行处理，并向发送端发送确认应答，确保数据的可靠性。

DF无线收发模块的原理与应用无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

这是DF发射模块，体积：25x32x8毫米，发射距离500M,9元/只(左图);50-100米发射头,上图5元/只;中间是等效电路图；下图为小型发射头30-100米5元/块尺寸：10*18*6MM。

该发射模块体积小，工作电压范围极宽（3V－12V），发射功率大，功耗低，广泛应用在简易数据无线传输，无线遥控，防盗报警等场合。

主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ/433MHZ （433需定制）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V** LC-FS04 /20-100米带编码的4路发射板，3-12V；10元/块使用时只需将发射的电源经一个开关或单片机的控制的三极管，送到D0/D1/D2/D3的接口即可，GND 端和单片机共地，如电源大于5V请在去D0/D1/D2/D3数据端上串接一个30-100欧的电阻去耦。

发射距离视电压高低和使用的环境。

** LC-FS08 /20-100米带编码的8路发射板，可以直接交流6-9V供电方便工业使用15元/块本板提供电源，使用时只需在VCC脚接一个51欧的电阻引出到开关的一端，开关的另一端接板上的1---8路的输入控制端即可，按下相应的开关就可以发射相应的路数的控制信号。

--------------------信道2000米带编码发射板,供电电压5-12V,45元一个.DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

无线发射模块工作原理
无线发射模块是一种电子器件，可以将电信号转换为无线信号进行传输。

其主要工作原理可分为以下几个步骤：
1. 信号输入：无线发射模块通常通过外部接口接收来自其他设备的电信号。

这些电信号可以是音频信号、视频信号或数据信号等。

2. 信号调制：接收到的电信号经过模拟或数字信号处理，进行调制操作。

调制的目的是将输入信号转换为无线载波信号的一部分。

常用的调制方式有频率调制、幅度调制和相位调制等。

3. 无线频率发射：调制后的信号被输入到无线频率发射器中，发射器会将调制好的信号转换为无线载波信号，并以一定的频率发射出去。

无线频率发射器通常由射频放大器、振荡器和天线等组成。

4. 天线辐射：无线发射模块内置了一个或多个天线，它的作用是将发射的无线信号转换为电磁波，并将其传播出去。

天线的设计与工作频段密切相关，可以通过天线的调整来改变无线信号的覆盖范围和传输效果。

总的来说，无线发射模块通过信号输入、信号调制、无线频率发射和天线辐射等步骤，将电信号转换为无线信号并传播出去，实现了无线通信的功能。

nRF24L01的工作原理引言概述：nRF24L01是一款低功耗、高性能的2.4GHz无线收发模块，广泛应用于无线通信领域。

它采用了先进的射频技术和通信协议，具有稳定的信号传输和高效的能耗管理。

本文将详细介绍nRF24L01的工作原理，匡助读者更好地了解这款模块的工作机制。

一、射频通信原理1.1 发射端工作原理：当发送端要发送数据时，先将数据通过SPI接口发送给nRF24L01模块，模块将数据转换成射频信号并通过天线发送出去。

发送端的nRF24L01模块会在发送完成后自动进入接收模式，等待接收端的应答信号。

1.2 接收端工作原理：接收端的nRF24L01模块接收到射频信号后，将其转换成数字信号并通过SPI接口传输给微控制器，微控制器解析数据并做出相应的处理。

接收端的nRF24L01模块也会发送应答信号给发送端，确认数据接收成功。

1.3 频率调谐原理：nRF24L01模块采用频率合成技术，可以在2.4GHz频段内进行频率调谐，以适应不同的通信环境和干扰情况。

这种技术可以保证通信的稳定性和可靠性。

二、数据传输原理2.1 数据包格式：nRF24L01模块采用数据包的形式进行数据传输，每一个数据包包含了数据字段、地址字段、校验字段等部份。

发送端和接收端需要事先约定好数据包的格式，以确保数据的正确传输。

2.2 自动重传机制：nRF24L01模块具有自动重传机制，可以在数据传输失败时自动重新发送数据，提高了数据传输的成功率。

这种机制可以有效应对信号干扰和传输错误的情况。

2.3 数据加密功能：nRF24L01模块支持数据加密功能，可以对传输的数据进行加密保护，防止数据被恶意窃取或者篡改。

这种功能可以保障通信的安全性和隐私性。

三、功耗管理原理3.1 低功耗模式：nRF24L01模块具有多种低功耗模式，可以在不同的工作状态下自动切换，以降低功耗并延长电池寿命。

这种功耗管理机制可以使nRF24L01模块适合于电池供电的应用场景。

无线模块nrf24l01中文资料
一、　无线模块nrf24l01中文资料nrf24l01简介
nRF24.L01是一款新型单片射频收发器件，工作于
2.4GHz～2.5GHzISM频段。

内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。

nRF24L01功耗低，在以-6dBm的功率发射时，工作电流也只有9mA;接收时，工作电流只有12.3mA，多种低功率工作模式，工作在100mw时电流为160mA，在数据传输方面实现相对WiFi距离更远，但传输数据量不如WiFi（掉电模式和空闲模式）使节能设计更方便。

主要特点：
GFSK调制：
硬件集成OSI链路层;
具有自动应答和自动再发射功能;。

SI4463的原理及应用简介SI4463是一种高性能、低功耗的无线收发器芯片，广泛应用于无线通信领域。

本文将详细介绍SI4463的工作原理以及其在各个领域的应用。

原理SI4463是一种集成度高的无线收发器芯片，采用了高度集成的射频、数字和基带电路。

其核心部分是一款高性能的调制解调器，能够实现卓越的射频性能和数据通信效果。

SI4463的工作原理如下： 1. 射频部分：SI4463内部集成了射频前端和射频收发信道模块，能够实现高灵敏度、低功耗的无线数据传输。

射频前端包括射频放大器、混频器、频率合成器等，能够将输入的数据信号经过射频调制、放大等处理后发送出去。

2. 数字部分：SI4463内部集成了数字信号处理器和调制解调器，能够对接收到的信号进行解码和处理。

数字信号处理器负责将接收到的无线信号转换为数字信号，而调制解调器则负责将传输的数字信号调制为射频信号。

3. 基带部分：SI4463内部的基带部分包括同步检测、编码解码、误码纠正等功能模块，能够实现多种调制方式、长距离传输以及抗干扰能力等。

应用SI4463具有广泛的应用领域，下面列举了几个主要的应用场景：1. 无线遥控SI4463作为一种低功耗、高性能的无线收发器芯片，被广泛应用于无线遥控领域。

通过与微控制器等外部设备配合使用，SI4463能够实现远距离的无线遥控功能，用于家电控制、汽车钥匙等。

2. 物联网应用SI4463在物联网领域也有很广泛的应用。

物联网设备通常需要长距离、低功耗的通信方式，而SI4463正好满足了这些要求。

它可以作为无线模块集成到各种物联网设备中，实现设备之间的无线通信。

3. 无线传感网络SI4463在无线传感网络中也有重要的应用。

无线传感网络是一种通过无线通信实现分布在各个地点的传感器之间的数据传输的网络。

SI4463能够提供稳定、低功耗的无线通信，使得传感器节点能够实时、可靠地传输数据。

4. 无线数据传输SI4463具备高灵敏度、快速响应的特点，非常适合用于无线数据传输。

nRF24L01的工作原理引言概述：nRF24L01是一种低功耗2.4GHz无线收发器，广泛应用于物联网、无线传感器网络和家庭自动化等领域。

本文将详细介绍nRF24L01的工作原理。

一、发送和接收模块1.1 发送模块nRF24L01的发送模块由微控制器、射频前端和天线组成。

微控制器负责控制数据的发送，通过SPI接口与nRF24L01通信。

射频前端将数字信号转换为射频信号，并将其发送到天线。

1.2 接收模块接收模块由天线、射频前端和微控制器组成。

天线接收到射频信号后，射频前端将其转换为数字信号，并将其传输给微控制器进行处理。

1.3 通信协议nRF24L01使用2.4GHz的ISM频段进行通信，并采用GFSK调制方式。

它支持多种通信协议，如SPI、I2C和UART等。

通过设置相应的寄存器，可以实现不同的通信方式和数据传输速率。

二、工作频率和通道2.1 工作频率nRF24L01工作在2.4GHz的ISM频段，这个频段被分为多个频道。

不同的国家和地区有不同的频段规定，因此在使用nRF24L01时需要根据所在地区的规定选择合适的频率。

2.2 通道设置nRF24L01提供了多个通道供用户选择。

通过设置相应的寄存器，可以选择不同的通道进行通信。

通道的选择可以避免与其他设备的干扰，并提高通信的可靠性。

2.3 频率调谐nRF24L01支持频率调谐功能，可以根据环境和应用需求进行调整。

通过设置寄存器中的频率调谐字节，可以微调nRF24L01的工作频率，以适应不同的场景。

三、数据传输和调制方式3.1 数据传输nRF24L01支持点对点和广播两种数据传输方式。

在点对点模式下，发送模块将数据发送给接收模块，实现设备之间的直接通信。

在广播模式下，发送模块将数据广播给所有接收模块。

3.2 调制方式nRF24L01采用GFSK调制方式进行数据传输。

GFSK是一种高斯频移键控调制技术，通过改变载波频率的相位来传输数字信号。

这种调制方式具有抗干扰能力强、传输速率高的优点。

nRF24L01的工作原理nRF24L01是一款低功耗、高性能的2.4GHz无线收发器，广泛应用于无线通信领域。

它采用了射频（RF）技术，能够在无线环境中进行数据传输和通信。

工作频率：nRF24L01的工作频率为2.4GHz，采用ISM频段（工业、科学和医疗），这个频段是无线设备可以自由使用的频段之一。

它提供了多个可选的通信信道，以避免与其他无线设备的干扰。

工作模式：nRF24L01可以在两种不同的工作模式下进行操作：发射模式和接收模式。

1. 发射模式：在发射模式下，nRF24L01将待发送的数据加载到发送缓冲区，并通过射频信号将数据传输到接收端。

发送器会不断尝试发送数据，直到成功发送或者达到最大重试次数。

它还具有自动重传和自动应答功能，以确保数据的可靠传输。

2. 接收模式：在接收模式下，nRF24L01通过接收缓冲区接收从发送器发送过来的数据。

接收器会检查接收到的数据的完整性和准确性，并通过SPI接口将数据传输给主控制器进行进一步处理。

通信协议：nRF24L01使用了一种称为Enhanced ShockBurst™的协议，它是一种高效的无线通信协议。

该协议具有自动重传和自动应答的功能，能够在低功耗下实现可靠的数据传输。

它还支持多通道和多设备的通信，可以实现多个无线设备之间的互联。

射频特性：nRF24L01具有出色的射频特性，包括调制方式、发射功率和接收灵敏度等。

它支持GFSK调制方式，能够在不同的传输速率下进行数据传输。

发射功率可根据需求进行调整，以平衡传输距离和功耗。

接收灵敏度高，能够接收到较弱的信号。

硬件接口：nRF24L01通过SPI（串行外设接口）与主控制器进行通信。

SPI接口提供了数据传输、时钟同步和控制信号等功能。

此外，nRF24L01还提供了一些额外的引脚，用于配置和控制模块的工作模式和参数。

应用领域：nRF24L01广泛应用于无线通信领域，包括无线传感器网络、智能家居、远程控制、无线游戏手柄、无线键盘鼠标等。

51单片机综合学习系统之无线遥控模块应用篇《电子制作》2008年6月站长原创，如需引用请注明出处大家好，通过以前的学习，我们已经对51单片机综合学习系统的使用方法及学习方式有所了解与熟悉，学会了数字温度传感器DS18B20的基本知识，体会到了综合学习系统的易用性与易学性，这一期我们将一起学习无线电遥控的基本原理与应用实例。

先看一下我们将要使用的51单片机综合学习系统能完成哪些实验与产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。

图1 51单片机综合学习系统上图是我们将要使用的51单片机综合学习系统硬件平台，如图1所示，本期实验我们用到了综合系统主机、200米无线遥控器，无线接收板，综合系统其它功能模块原理与使用详见前几期《电子制作》杂志及后期连载教程介绍。

PT2262/PT2272无线模块工作原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。

PT2262/2272最多可有12位(A0-A11)三态(悬空,接高电平,接低电平)地址设定管脚,任意组合可提供531441个地址码。

PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚（Dout）串行输出，可用于无线遥控发射电路。

PT2262和PT2272的引脚排列见图2。

对于编码器PT2262，A0～A5共6根线为地址线，而A6～A11共6根线可以作为地址线，也可以作为数据线，这要取决于所配合使用的解码器。

若解码器没有数据线，则A6～A11作为地址线使用，这种情况下，A0～A11共12根地址线，每线都可以设置成“1”、“O”、“开路”三种状态之一，因此共有编码数312＝531441种；但若配对使用的解码器的A6～A11是数据线，例如PT2272，那么这时PT2262的A6～A11也作为数据线用，并只可设置为“1”和“0”两种状态之一，而地址线只剩下A0～A5共6根，编码数降为36=729种。
