无线发射和接收模块

无线遥控器的工作原理
无线遥控器是一种用来控制电子设备的无线通信设备。

它的工作原理基于无线电波传输和接收。

以下是无线遥控器的工作原理：
1.发射器部分：无线遥控器的发射器部分包括按键、编码芯片
和无线发射模块。

当按下遥控器上的按键时，编码芯片会将按键信息转换成相应的数字信号。

然后，无线发射模块会将这个数字信号转换成无线电波，并通过天线发送出去。

2.接收器部分：无线遥控器的接收器部分包括天线、无线接收
模块和解码芯片。

天线接收到发射器发送的无线电波，并将其送入无线接收模块。

无线接收模块会将接收到的无线电波转换成数字信号送入解码芯片。

3.解码部分：解码芯片接收到数字信号后，会对其进行解码，
将其转换成对应的控制信号。

这些控制信号可以是开关信号、调节信号等，具体取决于遥控器的设计和用途。

4.控制设备：解码芯片将解码后的控制信号送入相应的电路或
芯片，控制设备按照接收到的信号执行相应的操作。

例如，当按下遥控器上的开关按钮时，控制设备可能会打开或关闭电灯、电视等。

总结：无线遥控器的工作原理是通过发射器将按键信息转换成数字信号，并发送出去，接收器则接收到无线电波并将其转换
成数字信号后，进行解码，最终转换成对应的控制信号，用于控制相应的电子设备。

wifi模块的工作原理Wi-Fi模块是一种用于无线通信和连接的设备，它的工作原理主要基于Wi-Fi技术。

下面是关于Wi-Fi模块工作原理的详细解释：1. 发射器与接收器：Wi-Fi模块包含一个发射器和一个接收器。

发射器负责将数据转换成无线信号并发送出去，接收器则接收来自其他设备的无线信号并将其转换成可识别的数据。

2. 射频电路：Wi-Fi模块的射频电路负责处理无线信号的发射和接收。

它包括天线、无线收发芯片和射频滤波器等组件。

天线用于接收和发送无线信号，无线收发芯片负责将数据转换成射频信号，并进行解调和调制等处理操作。

射频滤波器用于滤除其他频率的干扰信号，确保通信质量。

3. 处理器和存储器：Wi-Fi模块还包含一个处理器和一段存储器。

处理器负责控制Wi-Fi模块的运行，并进行数据的处理和分发。

存储器用于存储固件和其他相关配置数据。

4. 协议和协作机制：Wi-Fi模块使用一种特定的网络协议（如IEEE 802.11）进行通信。

协议规定了数据传输的格式、数据包的组织和传输过程中的各种机制。

Wi-Fi模块还采用了一些协作机制，例如使用碰撞检测技术来避免数据包冲突，使用认证和加密技术保障通信的安全性。

5. 电源管理：Wi-Fi模块需要供电才能正常工作。

一般情况下，它可以通过连接电源线或者内置电池来获取电能。

同时，Wi-Fi模块还具备一定程度的电源管理功能，可以更好地管理电能的使用，延长电池寿命。

总结起来，Wi-Fi模块的工作原理包括通过发射器和接收器进行无线信号的发送和接收，射频电路处理信号的转换和滤波，处理器和存储器管理模块的运行，协议和协作机制规定通信的方式，以及电源管理管理电能的供应和使用。

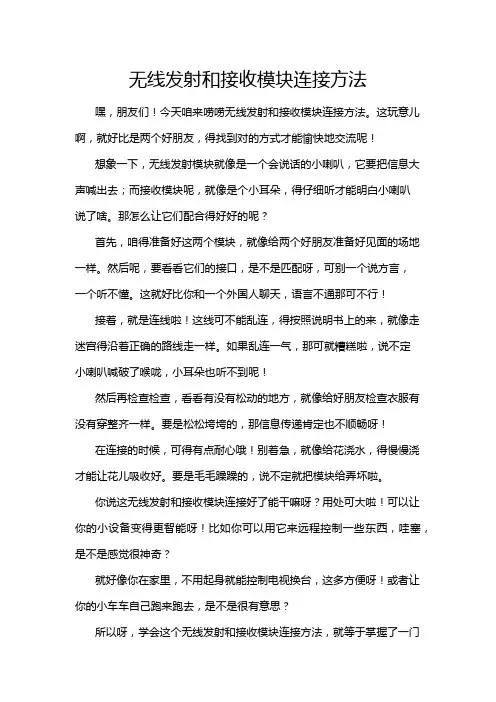

无线发射和接收模块连接方法嘿，朋友们！今天咱来唠唠无线发射和接收模块连接方法。

这玩意儿啊，就好比是两个好朋友，得找到对的方式才能愉快地交流呢！想象一下，无线发射模块就像是一个会说话的小喇叭，它要把信息大声喊出去；而接收模块呢，就像是个小耳朵，得仔细听才能明白小喇叭说了啥。

那怎么让它们配合得好好的呢？首先，咱得准备好这两个模块，就像给两个好朋友准备好见面的场地一样。

然后呢，要看看它们的接口，是不是匹配呀，可别一个说方言，一个听不懂。

这就好比你和一个外国人聊天，语言不通那可不行！接着，就是连线啦！这线可不能乱连，得按照说明书上的来，就像走迷宫得沿着正确的路线走一样。

如果乱连一气，那可就糟糕啦，说不定小喇叭喊破了喉咙，小耳朵也听不到呢！然后再检查检查，看看有没有松动的地方，就像给好朋友检查衣服有没有穿整齐一样。

要是松松垮垮的，那信息传递肯定也不顺畅呀！在连接的时候，可得有点耐心哦！别着急，就像给花浇水，得慢慢浇才能让花儿吸收好。

要是毛毛躁躁的，说不定就把模块给弄坏啦。

你说这无线发射和接收模块连接好了能干嘛呀？用处可大啦！可以让你的小设备变得更智能呀！比如你可以用它来远程控制一些东西，哇塞，是不是感觉很神奇？就好像你在家里，不用起身就能控制电视换台，这多方便呀！或者让你的小车车自己跑来跑去，是不是很有意思？所以呀，学会这个无线发射和接收模块连接方法，就等于掌握了一门小魔法呢！能让你的生活变得更加有趣和便捷。

大家可别小看了这个小小的连接，它背后蕴含的可是大大的智慧呢！就像搭积木一样，一块一块搭好了，就能建成漂亮的城堡。

怎么样，是不是对无线发射和接收模块连接方法有了更深的了解呢？赶紧去试试吧，让你的小创意都能通过它们实现，那感觉肯定很棒！。

2.4g无线收发模块原理与作用是什么？
无线发射接收模块都已经进行了封装设计（集成了单片机控制和无线编码）跟单片机直接通过异步串行口连接就可以，现在市面上的无线收发模块，其无线工作方式由模块内部的单片机控制，与用户单片机的连接一般就只有电源和收、发等几根线。

无线发射模块和接收模块必需配对使用，且工作频率要完全一样，接收模块一定要根据发射局部的编码格式来配解码IC，无线收发模块都是传输数据的一个通道，接收模块接收到发射信号后通过DA TA 脚传给解码IC，让其工作。

2.4G是一种无线技术，由于其频段处于2.400GHz~2.4835GHz之间，简称2.4G无线技术。

基于2.4G无线技术封装的高度集成芯片组我们称之为2.4G无线模块，而2.4g无线收发模块是无数2.4G无线模块中的一种，广泛应用于无线遥控、无线耳机、无人机、无线键盘、无线监控、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控等行业和商品中。

2.4g无线收发模块原理是什么？那2.4G无线收发模块的工作原理是怎样的呢？无线传输的目的在于解放自己，用无线技术取代有线连接。

怎么取代？简单来说2.4G无线传输通过接受模块接受音源处理发射电磁波，接受模块接受被发射模块辐射到空中的电磁波，在通过数模转换传给喇叭。

麦克风无线收发模块结构功能图
ADC/DAC：模数转换器/数模转换器
MCU：单片微型计算机（相当电脑CPU）
FLASH：存储芯片（相当于电脑硬盘）
SDRAM：同步动态随机存储器（相当电脑内存）
RF：无线射频
PA：功率放大器。

一、实验目的本次实验旨在通过实际操作，了解无线系统的基本组成、工作原理以及调试方法。

通过搭建无线通信实验平台，对无线模块进行配置、调试，并分析无线通信过程中的问题，从而提高对无线通信系统的理解和调试能力。

二、实验原理无线通信系统主要由无线发射模块、无线接收模块和信号处理单元组成。

本实验采用蓝牙通信技术，通过串口通信实现无线数据传输。

三、实验器材1. 无线发射模块：HC-05蓝牙模块2. 无线接收模块：HC-05蓝牙模块3. 电脑4. 串口通信软件（如PuTTY）5. 连接线四、实验步骤1. 搭建实验平台将两个HC-05蓝牙模块分别连接到电脑的串口，并使用连线将两个模块的TX和RX引脚交叉连接。

2. 配置无线模块使用串口通信软件打开两个蓝牙模块的串口，设置波特率为9600，数据位为8，停止位为1，校验位为无。

3. 发送数据在一个蓝牙模块的串口输入数据，按回车键发送，另一端应能接收到发送的数据。

4. 调试如果在通信过程中出现数据丢失、延迟等问题，进行以下调试：（1）检查模块的连接是否正确，确保两个模块的TX和RX引脚正确交叉连接。

（2）检查串口通信软件的设置是否正确，确保波特率、数据位、停止位和校验位与模块设置一致。

（3）检查电脑的串口驱动是否安装正确，可以使用“设备管理器”查看串口设备。

（4）检查蓝牙模块的固件是否更新到最新版本，可以使用HC-05蓝牙模块的烧录工具进行固件升级。

5. 分析问题根据调试结果，分析出现问题的原因，并采取相应的措施进行解决。

五、实验结果与分析1. 成功搭建无线通信实验平台在实验过程中，成功搭建了无线通信实验平台，实现了两个蓝牙模块之间的数据传输。

2. 发现并解决问题在实验过程中，发现并解决了以下问题：（1）数据丢失：通过检查模块连接、串口设置和电脑串口驱动，发现数据丢失是由于模块连接不稳定造成的。

通过重新连接模块，问题得到解决。

（2）延迟：通过检查串口设置和电脑串口驱动，发现延迟是由于串口通信速度设置过快造成的。

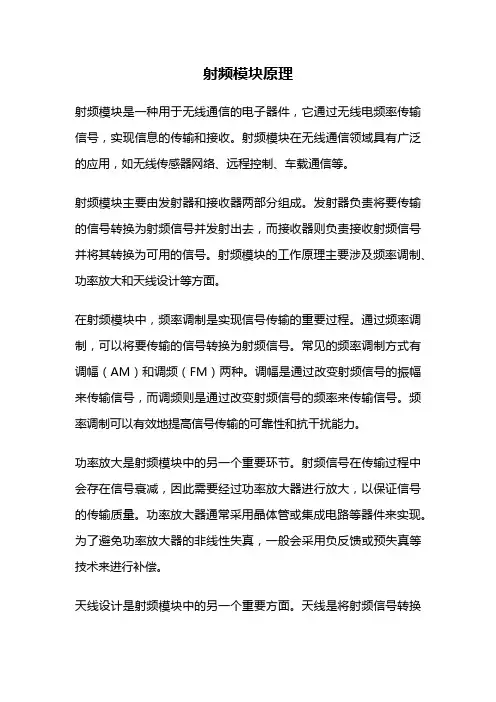

射频模块原理射频模块是一种用于无线通信的电子器件，它通过无线电频率传输信号，实现信息的传输和接收。

射频模块在无线通信领域具有广泛的应用，如无线传感器网络、远程控制、车载通信等。

射频模块主要由发射器和接收器两部分组成。

发射器负责将要传输的信号转换为射频信号并发射出去，而接收器则负责接收射频信号并将其转换为可用的信号。

射频模块的工作原理主要涉及频率调制、功率放大和天线设计等方面。

在射频模块中，频率调制是实现信号传输的重要过程。

通过频率调制，可以将要传输的信号转换为射频信号。

常见的频率调制方式有调幅（AM）和调频（FM）两种。

调幅是通过改变射频信号的振幅来传输信号，而调频则是通过改变射频信号的频率来传输信号。

频率调制可以有效地提高信号传输的可靠性和抗干扰能力。

功率放大是射频模块中的另一个重要环节。

射频信号在传输过程中会存在信号衰减，因此需要经过功率放大器进行放大，以保证信号的传输质量。

功率放大器通常采用晶体管或集成电路等器件来实现。

为了避免功率放大器的非线性失真，一般会采用负反馈或预失真等技术来进行补偿。

天线设计是射频模块中的另一个重要方面。

天线是将射频信号转换为电磁波并进行辐射的设备。

天线的性能直接影响到射频信号的传输距离和覆盖范围。

常见的天线类型有单极天线、双极天线和定向天线等。

不同的应用场景需要选择不同类型的天线，以满足传输距离和覆盖范围的要求。

除了上述的基本原理，射频模块还涉及到射频信号的调制解调、射频信号的编码解码、射频信号的调谐等方面。

射频模块的性能和稳定性对无线通信的质量和可靠性有着重要影响。

因此，在射频模块的设计和应用中，需要考虑各种因素，如射频信号的频率、功率、调制方式、天线类型等，以实现高效、稳定的无线通信。

总结起来，射频模块是一种用于无线通信的电子器件，它通过无线电频率传输信号，实现信息的传输和接收。

射频模块的工作原理包括频率调制、功率放大和天线设计等方面。

射频模块的性能和稳定性对无线通信的质量和可靠性有着重要影响。

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

光模块原理
光模块是一种无线通信技术，可以将信号由光信号变换成电信号，可以实现信号的高速传输和高精度传输。

光模块是一种可用于控制和传输数据的现代设备，有多种设计，可以在家庭、工业和商业应用中使用。

它是光通信领域的重要技术，可以实现无线、有线和网络通信。

它也可以用于网络接口，可以提高传输速率和信号处理速度，抗噪声能力也很强。

光模块的原理非常复杂，它的核心思想是通过发射及接收光信号来实现信号的传输和控制。

光模块的基本构造如下：发射模块、接收模块、控制模块、光缆和处理器。

发射模块由发射单元、激光器、模块放大器和空气激光等组成，它们可以将电信号转换成光信号发射出去。

接收模块主要包括接收单元、检测器、模块放大器和滤波器。

接收模块可以接收到发射模块发出的光信号，并将其转换成相应的电信号。

控制模块包括电路板、连接线和控制程序，用于控制发射和接收的信号。

光缆是将发射模块与接收模块连接起来的媒介，可以传输信号和数据。

最后，处理器用于处理从发射模块接收到的光信号。

在无线通信应用中，光模块可以通过发射和接收光信号来实现信号的传输和接收。

与一般无线电波不同，光模块不会被干扰，可以提供更高的传输速率和更好的信号处理能力。

此外，光模块也可以在家庭、工业和商业应用中使用，可以实现无线、有线和网络通信的功能。

总的来说，光模块的原理非常复杂，它可以将信号由光信号变换成电信号，从而实现信号的高速传输和高精度传输。

它具有抗噪声能
力强、速率快和稳定性高等优点，在无线通信应用中也可以实现信号的传输和接收，为网络接口提供更好的性能。

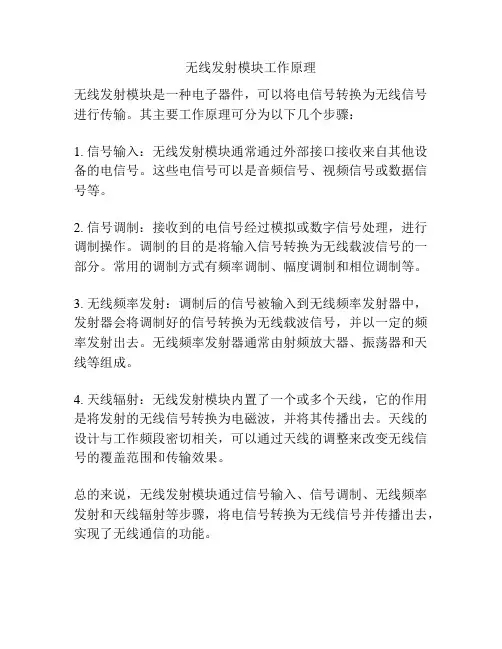

无线发射模块工作原理
无线发射模块是一种电子器件，可以将电信号转换为无线信号进行传输。

其主要工作原理可分为以下几个步骤：
1. 信号输入：无线发射模块通常通过外部接口接收来自其他设备的电信号。

这些电信号可以是音频信号、视频信号或数据信号等。

2. 信号调制：接收到的电信号经过模拟或数字信号处理，进行调制操作。

调制的目的是将输入信号转换为无线载波信号的一部分。

常用的调制方式有频率调制、幅度调制和相位调制等。

3. 无线频率发射：调制后的信号被输入到无线频率发射器中，发射器会将调制好的信号转换为无线载波信号，并以一定的频率发射出去。

无线频率发射器通常由射频放大器、振荡器和天线等组成。

4. 天线辐射：无线发射模块内置了一个或多个天线，它的作用是将发射的无线信号转换为电磁波，并将其传播出去。

天线的设计与工作频段密切相关，可以通过天线的调整来改变无线信号的覆盖范围和传输效果。

总的来说，无线发射模块通过信号输入、信号调制、无线频率发射和天线辐射等步骤，将电信号转换为无线信号并传播出去，实现了无线通信的功能。

315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

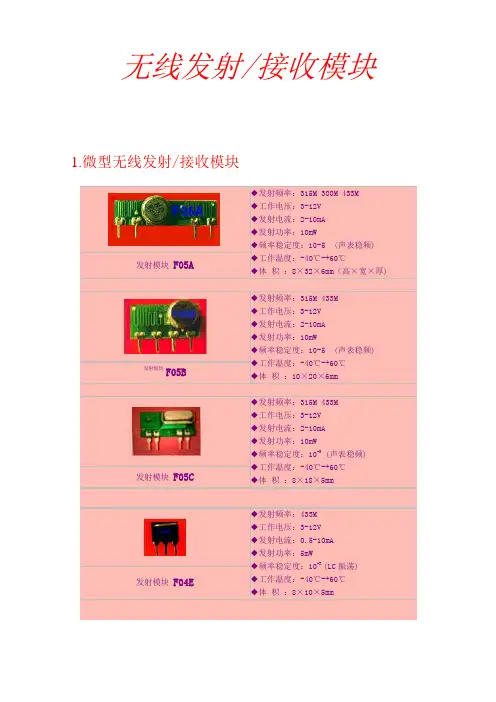

无线发射/接收模块1.微型无线发射/接收模块4．射频发射模块 /射频接收模块射频发射模块F05A F05B F05C (声表稳频)性能说明FO5系列采用声表谐振器稳频，SMT树脂封装，频率一致性较好，免调试，特别适合多发一收无线遥控及数据传输系统。

而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

F05具有较宽的工作电压范围及低功耗特性，当发射电压为3V时，发射电流约2mA，发射功率较小，12V为最佳工作电压，具有较好的发射效果，发射电流约5-8mA，大于l2V直流功耗增大，有效发射功率不再明显提高。

FO5系列采用AM方式调制以降低功耗，数据信号停止，发射电流降为零，数据信号与FO5用电阻而不能用电容耦合，否则FO5将不能正常工作。

数据电平应接近F05的实际工作电压以获得较高的调制效果，FO5对过宽的调制信号易引起调制效率下降，收发距离变近。

当高电平脉冲宽度在0.08-1ms时发射效果较好，大于1ms后效率开始下降；当低电平区大于10ms，接收到的数据第一位极易被干扰（即零电平干扰）而引起不解码。

如采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰，若是通用编解码器，可调整振荡电阻使每组码中间的低电平区小于10ms。

FO5输入端平时应处于低电平状态，输入的数据信号应是正逻辑电平，幅度最高不应超过FO5的工作电压。

F05 天线长度可从0-250mm选用，也可无天线发射，但发射效率下降。

F05C 为改进型,体积更小,內含隔离调制电路消除输入信号对射频电路的影响,信号直接耦合,性能更加稳定。

FO5 应垂直安装在印板边部，应离开周围器件5mm以上，以免受分布参数影晌而停振。

FO5发射距离与调制信号頻率幅度，发射电压及电池容量，发射天线，接收机灵敏度及收发环境有关。

FO5用PT2262编码器加240mm小拉杆天线在开阔区最大发射距离约250米，在障碍区相对要近，由于折射反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。

rf模块工作原理
RF模块又称无线射频模块，是一种用于无线通信的设备。

它
可以通过无线信号进行数据传输，实现远距离的通信。

RF模块主要由发射机和接收机两部分组成。

发射机负责将要
传输的数据转化为无线信号，然后通过天线发射出去。

接收机负责接收周围的无线信号，并将其转化为可供使用的数据。

在发射机部分，首先要将要传输的数据进行编码。

编码可以使用各种不同的方法，比如调制。

调制是通过改变无线信号的某些特性，比如频率、振幅或相位的方式，将数码信号转换成模拟信号。

然后，经过功放模块放大，使其达到足够的功率，能够在一定范围内传输。

最后，经过射频解调器将信号发射出去。

在接收机部分，首先要通过天线接收到发射机发出的无线信号。

然后，经过射频解调器将其解调为模拟信号。

接下来，经过放大器进行放大，以便后续的处理。

最后，将信号进行解码，将其转化为可供使用的数码信号。

总的来说，RF模块通过发射机将数据转化为无线信号并发射
出去，通过接收机将接收到的无线信号转化为可供使用的数据。

这种无线通信方式可以应用于许多领域，比如无线遥控、无线传感器网络等。

一、实验背景随着科技的不断发展，无线通信技术得到了广泛应用。

无线遥控技术作为一种典型的无线通信技术，在智能家居、远程控制、工业自动化等领域具有广泛的应用前景。

本实验旨在设计一个简易的无线遥控系统，实现对指定设备的远程控制。

二、实验目的1. 了解无线遥控系统的基本原理和组成；2. 掌握无线遥控系统的设计与实现方法；3. 学会使用无线通信模块进行数据传输；4. 熟悉嵌入式系统编程与调试。

三、实验原理无线遥控系统主要由发射模块、接收模块和执行模块组成。

发射模块负责将控制信号通过无线方式发送出去；接收模块负责接收来自发射模块的信号，并将其转换为控制指令；执行模块根据接收到的指令执行相应的动作。

本实验采用无线射频（RF）技术实现无线遥控。

RF技术利用射频信号在空间传播，将信息从发射端传输到接收端。

本实验选用RF433MHz无线通信模块，该模块具有成本低、传输距离远、抗干扰能力强等优点。

四、实验器材1. 无线射频模块（RF433MHz）；2. 单片机（如Arduino）；3. 执行模块（如舵机、继电器等）；4. 电源；5. 连接线；6. 开发板（如Arduino板）；7. 编程软件（如Arduino IDE）。

五、实验步骤1. 设计无线遥控系统硬件电路图；2. 编写单片机程序，实现数据采集、处理和无线传输；3. 编写执行模块程序，实现控制指令的执行；4. 连接硬件电路，调试程序；5. 测试无线遥控系统的性能。

六、实验内容1. 设计无线遥控系统硬件电路图根据实验要求，设计无线遥控系统硬件电路图，包括单片机、无线射频模块、执行模块等。

电路图如下：```+---------+| MCU |+---------+| || |V V+---------+ +---------+| RF | | 执行 || 模块 |----| 模块 |+---------+ +---------+```2. 编写单片机程序使用Arduino IDE编写单片机程序，实现数据采集、处理和无线传输。

无线发射与接收模块
无线发射与接收模块
无线发射模块中我们常用的编码方式是固定码和滚动码。

滚动码是固定码的升级换代产品，现几乎涉及保密的，都使用滚动编码方式。

即使有这样的编码方式使其具备远程控制的功能。

无线发射接收模块是从事数字音频无线传输、数字视频无线传输、无线数据通信、无线传输系统、无线遥控和遥测系统、无线数据采集系统、无线网络、无线安全防范系统等应用中，无线收发电路的设计一直是无线应用的一个瓶颈。

无线收发模块整合了高频键控收发电路的功能，以特小体积更低成本实现高速数据传输的功能。

无线发射与接收模块的5大优势：1.安装维护方便、绕射能力强、组网结构灵活、大范围覆盖。

无线接收发射模块适合于点多而分散、地理环境复杂等应用场合，可广泛应用于水文、油田、电力、交通、气象、环保、保安、银行、税务、报警、GPS定位信息回传、GIS等领域的监控、采集数据的实时传送，满足客户对于数据实时性、准确性的要求，大大降低人员劳动强度和企业运营成本。

2.简单易用的硬件接口功能。

无线接收发射模块可以将模块用2.54mm脚距的排针焊在主板上，可方便的与232接口实现串口数据传输。

同时也提供了简单易懂的傻瓜软件包下载及技术支持，客户不需要再为复杂的寄存器配制而浪费时间和精力，这样可以缩短2.4G产品的应用研发周期，降低开发难度，节约研发成本。

3.性价比高。

无线接收发射模块可以在很多地方运用，其发射模块与接收模块均只有大拇指大小，为业界最微型的模块之一。

wifi模块工作原理
WiFi模块的工作原理可以分为三个主要步骤：发射、接收和处理。

1. 发射：WiFi模块首先将要传输的数据转换成无线信号。

这一步骤涉及到调制过程，也就是将数字信号转换为模拟信号。

WiFi模块使用的最常见的调制方式是正交频分复用（OFDM），它将要传输的数据分成多个子载波并分别调制。

模块中的射频芯片将这些调制后的信号转换为无线电波，并将其放大以便传输。

2. 接收：接收是发射的逆过程。

当其他设备发送的无线电波到达WiFi模块时，模块中的射频芯片会将这些无线电波接收并放大。

然后，接收机将无线电波转换为电信号，这个电信号包含了发送设备传输的原始数据。

3. 处理：WiFi模块将接收到的电信号通过处理器进行进一步处理。

处理器会解码接收到的信号，并将其转换回原始的数字数据。

然后，这些数据可以被进一步的处理，例如通过网络连接发送到其他设备。

需要注意的是，上述工作原理仅涵盖了一般WiFi模块的基本原理。

不同厂商生产的WiFi模块可能会有一些细微的差异和特殊功能。

433mhz无线模块接收和发射频率和偏频的关系
433MHz无线模块是一种常用的无线通讯模块，它包括接收和发射两个部分。

在使用过程中，我们需要了解它的频率和偏频的关系。

首先，频率是指无线信号的波长，单位为赫兹(Hz)，而偏频是指发送和接收设备之间的频率误差。

在433MHz无线模块中，频率通常被固定在433MHz左右。

然而，由于发送和接收设备之间的频率误差，实际上接收到的信号频率可能略微偏离433MHz。

这个偏差通常称为偏频，它可以通过校准频率来纠正。

校准频率一般是通过调整无线模块的晶振频率来实现的。

如果晶振频率太高，那么接收到的信号频率会偏低，反之则会偏高。

因此，我们可以通过调整晶振频率来使接收到的信号频率达到准确的
433MHz。

总之，了解433MHz无线模块的频率和偏频的关系对于正确使用它非常重要。

在使用过程中，我们需要进行频率校准，以确保接收到的信号频率准确无误。

- 1 -。

nRF24L01的工作原理引言概述：nRF24L01是一种低功耗2.4GHz无线收发器，广泛应用于物联网、无线传感器网络和家庭自动化等领域。

本文将详细介绍nRF24L01的工作原理。

一、发送和接收模块1.1 发送模块nRF24L01的发送模块由微控制器、射频前端和天线组成。

微控制器负责控制数据的发送，通过SPI接口与nRF24L01通信。

射频前端将数字信号转换为射频信号，并将其发送到天线。

1.2 接收模块接收模块由天线、射频前端和微控制器组成。

天线接收到射频信号后，射频前端将其转换为数字信号，并将其传输给微控制器进行处理。

1.3 通信协议nRF24L01使用2.4GHz的ISM频段进行通信，并采用GFSK调制方式。

它支持多种通信协议，如SPI、I2C和UART等。

通过设置相应的寄存器，可以实现不同的通信方式和数据传输速率。

二、工作频率和通道2.1 工作频率nRF24L01工作在2.4GHz的ISM频段，这个频段被分为多个频道。

不同的国家和地区有不同的频段规定，因此在使用nRF24L01时需要根据所在地区的规定选择合适的频率。

2.2 通道设置nRF24L01提供了多个通道供用户选择。

通过设置相应的寄存器，可以选择不同的通道进行通信。

通道的选择可以避免与其他设备的干扰，并提高通信的可靠性。

2.3 频率调谐nRF24L01支持频率调谐功能，可以根据环境和应用需求进行调整。

通过设置寄存器中的频率调谐字节，可以微调nRF24L01的工作频率，以适应不同的场景。

三、数据传输和调制方式3.1 数据传输nRF24L01支持点对点和广播两种数据传输方式。

在点对点模式下，发送模块将数据发送给接收模块，实现设备之间的直接通信。

在广播模式下，发送模块将数据广播给所有接收模块。

3.2 调制方式nRF24L01采用GFSK调制方式进行数据传输。

GFSK是一种高斯频移键控调制技术，通过改变载波频率的相位来传输数字信号。

这种调制方式具有抗干扰能力强、传输速率高的优点。

智能空调遥控器设计的硬件部分
一、综述
智能空调遥控器是一种可以通过远程控制空调进行升降温、调节风量
等功能的设备，结构上包括无线模块、控制器、发射器、接收器和数字键
盘等组成。

可通过在墙壁上安装无线发射器，使用智能空调遥控器实现对
家中空调的远程控制。

二、无线模块
无线模块是智能空调遥控器的关键部件，它是一种小巧的电子模块，
可将无线信号通过发射器发送出去，并用接收器接收信号。

无线模块有几
种不同的工作频率，包括315MHz、433MHz和868MHz等，其中315MHz和433MHz的工作距离比较小，一般用于家用遥控等短距离通信，而868MHz
的工作距离比较远，可用于远距离无线通信。

三、控制器
控制器是智能空调遥控器的核心部件，其作用是接收用户输入的信号，并根据信号给出相应的控制输出。

它可以由普通的嵌入式处理器（CPU）
或微控制器（MCU）实现，而微控制器更节省能源，用户也可以在微控制
器上安装不同的软件，来实现对不同型号的空调的控制。

四、发射器
发射器是智能空调遥控器的重要部件。

制作无线遥控模块的原理无线遥控模块一般由发送端和接收端组成，其原理如下：1. 发送端原理：发送端是通过某种方式将指令转换成无线信号，并通过天线发射出去。

常见的原理有：- 调幅（Amplitude Modulation, AM）：通过调制载波的幅度来表示指令信息，一般采用简单的AM电路或集成芯片实现。

- 调频（Frequency Modulation, FM）：通过调制载波的频率来表示指令信息，一般采用FM发射芯片实现。

- 调相（Phase Modulation, PM）：通过调制载波的相位来表示指令信息，一般采用PLL（Phase-Locked Loop）芯片实现。

发送端一般包含一个微控制器或是编码器，用于解析用户输入的指令，然后将解析出的指令信号通过上述方法调制到一个射频载波波形上，再经过功率放大器放大后，由天线发射出去。

2. 接收端原理：接收端主要负责将无线信号解调出来，还原出原始的指令信息。

常见的原理有：- 调幅解调（AM Demodulation）：通过利用振荡电路产生一个参考振荡信号，并将接收到的调幅信号与参考信号进行解调，得到原始的指令信号。

- 调频解调（FM Demodulation）：通过利用追踪敏感解调器或鉴频器对接收到的调频信号进行解调，得到原始的指令信号。

- 调相解调（PM Demodulation）：通过利用鉴相器对接收到的调相信号进行解调，得到原始的指令信号。

接收端一般包含一个微控制器或解码器，用于解析接收到的信号，还原出原始的指令信号。

解析过程一般是根据事先约定好的协议和编码方式进行。

解码器根据解析出的指令信号产生相应的控制信号，用于控制被遥控对象（比如电器设备）的行为。
