蚀刻培训讲义一、流程入板→膨松→退膜→水洗→蚀刻→氨水洗→水洗→孔处理（沉金板）→水洗→退锡→水洗→烘干→出板二、目的将板面上多余之铜蚀去得到符合要求的线路图形三、控制要点与工作原理膨松: 一种浸泡式过程, 先将其软泡, 将给后工序退膜。
控制条件: 浓度3-5% 温度50±5℃行板速率2．退膜1．用3%的强碱或10-13%的RR-2有机去膜液剥除, 抗氧化剂防止铜面氧化, 除泡剂消泡。
2．蚀刻a.概述目前, 印刷电路板（PCB）加工的典型工艺采用“图形电镀法”。
即先在板子外层需保留的铜箔上, 也就是电路的图形部分上预镀一层铅锡抗蚀层, 然后用化学方式将其余的铜箔腐蚀掉, 称为蚀刻。
要注意的是, 这时的板子上面有两层铜, 在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的, 其余的将形成最终所需要的电路。
在这种类型的电镀叫图形电镀, 其特点是镀铜层仅存在于铅锡抗蚀层。
另外一种工艺称为“全板镀铜工艺”, 与图形电镀相比, 全板镀铜的最大缺点是板面各处都要镀两次铜而且蚀刻时还必须都把它们腐蚀掉。
因此当导线线宽十分精细时将会产生一系列的问题。
同时, 侧腐蚀会严重影响线条的均匀性。
目前, 锡或铅锡是最常用的抗蚀层, 用在氨性蚀刻剂的蚀刻工艺中, 氨性蚀刻剂是普遍使用的化工药液, 与锡或铅锡不发生任何化学反应。
氨性蚀刻剂主要是指氨水/氯化氨蚀刻液, 下面作主要介绍。
对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净, 止此而已。
从严格意义上讲, 如果要精确地界定, 那么蚀刻质量必须包括导线线宽的一致性和侧蚀程度。
由于目前腐蚀液的固有特点, 不仅向下而且对左右各方向都产生蚀刻作用, 所以侧蚀几乎是不可避免的。
侧蚀问题是蚀刻参数中经常被提出来讨论的一项,它被定义为蚀刻深度与侧蚀宽度之比, 称为蚀刻因子。
在印刷电路工业中, 它的变化范围很宽泛, 从1到5。
显然, 小的侧蚀度或大的蚀刻因子是最令人满意的。

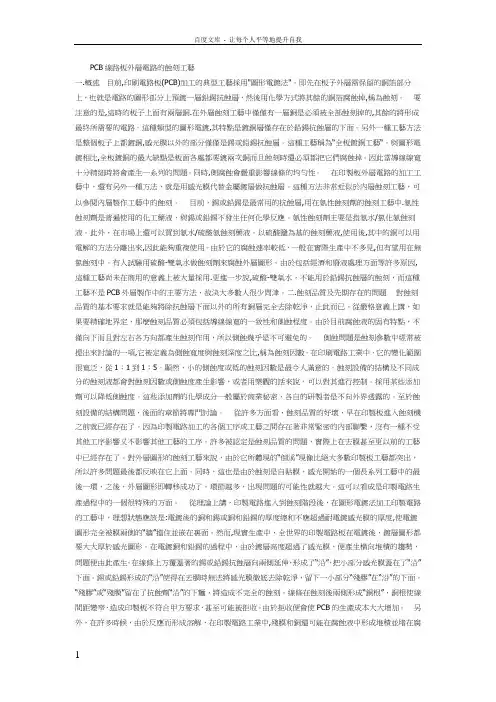

PCB線路板外層電路的蝕刻工藝一.概述目前,印刷電路板(PCB)加工的典型工藝採用"圖形電鍍法"。
即先在板子外層需保留的銅箔部分上，也就是電路的圖形部分上預鍍一層鉛錫抗蝕層，然後用化學方式將其餘的銅箔腐蝕掉,稱為蝕刻。
要注意的是,這時的板子上面有兩層銅.在外層蝕刻工藝中僅僅有一層銅是必須被全部蝕刻掉的,其餘的將形成最終所需要的電路。
這種類型的圖形電鍍,其特點是鍍銅層僅存在於鉛錫抗蝕層的下面。
另外一種工藝方法是整個板子上都鍍銅,感光膜以外的部分僅僅是錫或鉛錫抗蝕層。
這種工藝稱為“全板鍍銅工藝“。
與圖形電鍍相比,全板鍍銅的最大缺點是板面各處都要鍍兩次銅而且蝕刻時還必須都把它們腐蝕掉。
因此當導線線寬十分精細時將會產生一系列的問題。
同時,側腐蝕會嚴重影響線條的均勻性。
在印製板外層電路的加工工藝中，還有另外一種方法，就是用感光膜代替金屬鍍層做抗蝕層。
這種方法非常近似於內層蝕刻工藝，可以參閱內層製作工藝中的蝕刻。
目前，錫或鉛錫是最常用的抗蝕層,用在氨性蝕刻劑的蝕刻工藝中.氨性蝕刻劑是普遍使用的化工藥液，與錫或鉛錫不發生任何化學反應。
氨性蝕刻劑主要是指氨水/氯化氨蝕刻液。
此外，在市場上還可以買到氨水/硫酸氨蝕刻藥液。
以硫酸鹽為基的蝕刻藥液,使用後,其中的銅可以用電解的方法分離出來,因此能夠重複使用。
由於它的腐蝕速率較低，一般在實際生產中不多見,但有望用在無氯蝕刻中。
有人試驗用硫酸-雙氧水做蝕刻劑來腐蝕外層圖形。
由於包括經濟和廢液處理方面等許多原因,這種工藝尚未在商用的意義上被大量採用.更進一步說,硫酸-雙氧水，不能用於鉛錫抗蝕層的蝕刻，而這種工藝不是PCB外層製作中的主要方法，故決大多數人很少問津。
PCB線路板外層電路的蝕刻工藝一.概述目前,印刷電路板(PCB)加工的典型工藝採用"圖形電鍍法"。
即先在板子外層需保留的銅箔部分上，也就是電路的圖形部分上預鍍一層鉛錫抗蝕層，然後用化學方式將其餘的銅箔腐蝕掉,稱為蝕刻。
要注意的是,這時的板子上面有兩層銅.在外層蝕刻工藝中僅僅有一層銅是必須被全部蝕刻掉的,其餘的將形成最終所需要的電路。
這種類型的圖形電鍍,其特點是鍍銅層僅存在於鉛錫抗蝕層的下面。
另外一種工藝方法是整個板子上都鍍銅,感光膜以外的部分僅僅是錫或鉛錫抗蝕層。
這種工藝稱為“全板鍍銅工藝“。
與圖形電鍍相比,全板鍍銅的最大缺點是板面各處都要鍍兩次銅而且蝕刻時還必須都把它們腐蝕掉。
因此當導線線寬十分精細時將會產生一系列的問題。
同時,側腐蝕會嚴重影響線條的均勻性。
在印製板外層電路的加工工藝中，還有另外一種方法，就是用感光膜代替金屬鍍層做抗蝕層。
這種方法非常近似於內層蝕刻工藝，可以參閱內層製作工藝中的蝕刻。
目前，錫或鉛錫是最常用的抗蝕層,用在氨性蝕刻劑的蝕刻工藝中.氨性蝕刻劑是普遍使用的化工藥液，與錫或鉛錫不發生任何化學反應。
氨性蝕刻劑主要是指氨水/氯化氨蝕刻液。
此外，在市場上還可以買到氨水/硫酸氨蝕刻藥液。
以硫酸鹽為基的蝕刻藥液,使用後,其中的銅可以用電解的方法分離出來,因此能夠重複使用。
由於它的腐蝕速率較低，一般在實際生產中不多見,但有望用在無氯蝕刻中。
有人試驗用硫酸-雙氧水做蝕刻劑來腐蝕外層圖形。
由於包括經濟和廢液處理方面等許多原因,這種工藝尚未在商用的意義上被大量採用.更進一步說,硫酸-雙氧水，不能用於鉛錫抗蝕層的蝕刻，而這種工藝不是PCB外層製作中的主要方法，故決大多數人很少問津。
二.蝕刻品質及先期存在的問題對蝕刻品質的基本要求就是能夠將除抗蝕層下面以外的所有銅層完全去除乾淨，止此而已。
從嚴格意義上講，如果要精確地界定，那麼蝕刻品質必須包括導線線寬的一致性和側蝕程度。
由於目前腐蝕液的固有特點，不僅向下而且對左右各方向都產生蝕刻作用，所以側蝕幾乎是不可避免的。
